Drehzahl mit einem Arduino messen

Heute möchte ich euch kurz zeigen, wie Ihr euch recht simpel einen Drehzahlmesser bauen könnt.

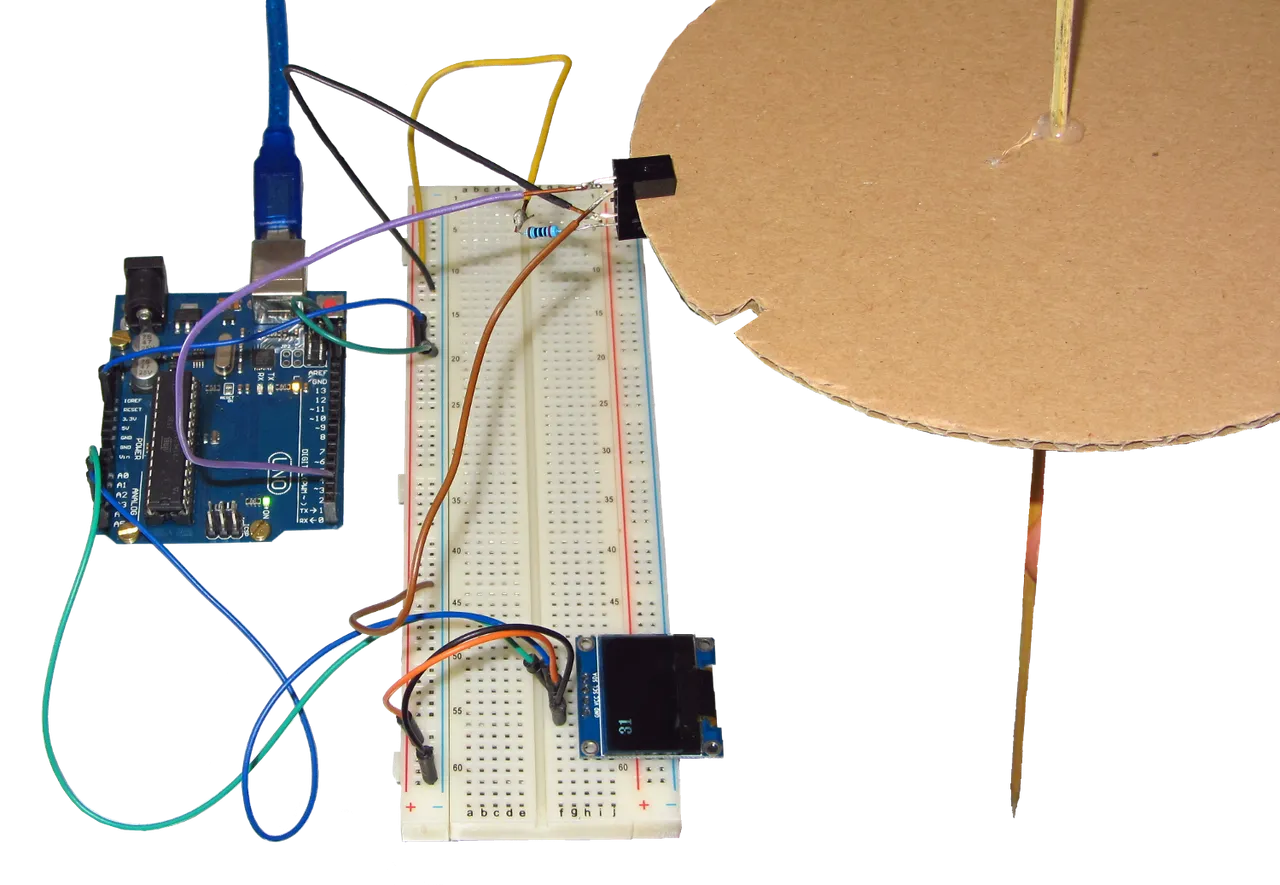

Ich brauchte für ein Projekt von mir die Drehzahl eines Motor und damit konnte ich mir helfen. Hier im Bild ist der Testaufbau zu sehen.

Wie bin ich vorgegangen?

1. Aus einem Stück Pappe habe ich mir einen Scheibe ausgeschnitten.

2. Ein Stück am Rand rausgeschnitten, damit hier die Lichtschranke was zum Zählen hat.

3. Das Stück Pappe auf die Motorwelle geklebt.

4. Die Lichtschranke am Rand der Scheibe ausgerichtet, siehe Bild.

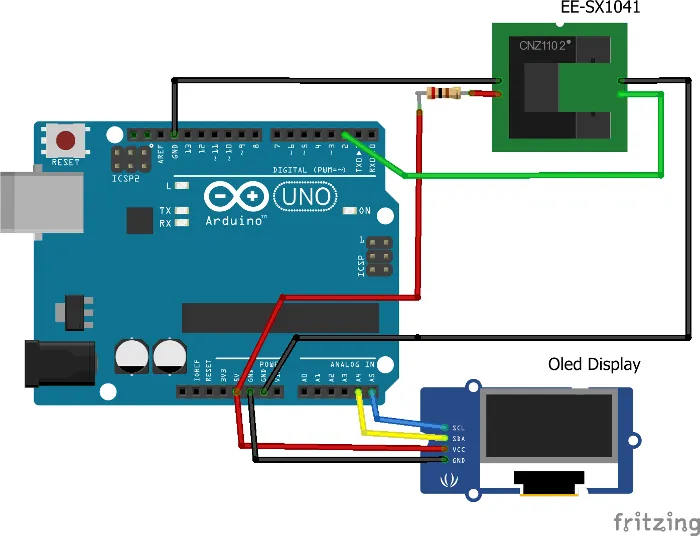

Beschaltung

Als Vorwiederstand für die Lichtschranke, wurde ein 200Ohm Widerstand verwendet, da die Diode mit 1.2 Volt arbeitet.

Funktionsweise

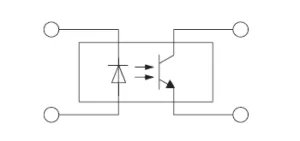

Hier der Aufbau der Lichtschranke:

Eine LED (links) sendet Licht an eine Fotodiode (rechts) und wenn die Scheibe sich dreht, entstehen hier immer dann wenn die Lücke kommt, ein Impuls den man mit dem Arduino auswerten (Zählen) kann.



Der Programmcode:

Die Bibliothek U8g2lib.h muss separat installiert werden, wie das geht seht Ihr hier.



#include <Arduino.h>

#include <U8g2lib.h>



#ifdef U8X8_HAVE_HW_SPI

#include <SPI.h>

#endif

#ifdef U8X8_HAVE_HW_I2C

#include <Wire.h>

#endif

U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, /* clock=*/ SCL, /* data=*/ SDA, /* reset=*/ U8X8_PIN_NONE);



byte DZM_InputPin = 2;

volatile unsigned long RPM_T2, RPM_Count;

unsigned long RPM , RPM_T1;



void setup() {

  u8g2.begin();

  pinMode(DZM_InputPin, INPUT_PULLUP);

  RPM_T1 = 0;

  RPM_T2 = 0;

  RPM_Count = 0;



  attachInterrupt(0, RPM_Meter, FALLING);    // Interrupt0 wird bei fallender Flanke auf Pin2



}



void loop() {

  char RPMStr[5];

  u8g2.clearBuffer();         // löschen des Interen Speicher

  u8g2.setFont(u8g2_font_ncenB14_tr); // auswahl der Schriftart

  if (RPM_T2 > RPM_T1) {

    RPM = (unsigned)(long)(60000 * RPM_Count / (RPM_T2 - RPM_T1));

    RPM_T1 = RPM_T2;

    RPM_Count = 0;

  }

  else {

    RPM = 0;

  }

  sprintf(RPMStr, "%4u", RPM);



  u8g2.drawStr(0, 20, RPMStr);

  u8g2.sendBuffer();

}



void RPM_Meter () {



  RPM_Count++;

  RPM_T2 = millis();



}



Folgende Bauteile wurde verwendet:

1x Arduino Uno http://amzn.to/2qOZfyl *
1x OLED 0.96 Zoll Display http://amzn.to/2qVJl3J *
1x Lichtschranke http://amzn.to/2rTxYbS *

Weitere Infos auf meiner Internetseite.

https://arduino-projekte.info

https://arduino-projekte.info/drehzahlmesser/
