Çok Seviyeli Hiyerarşik Şemalar

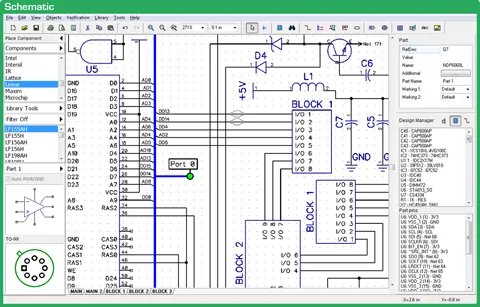

Schematic Capture çok sayfalı ve çok seviyeli hiyerarşiyi destekleyen devre tasarım aracıdır. DipTrace'in bu bileşeni görsel ve mantıksal pin bağlantı özelliklerine sahiptir. Modüller arası yönetim sistemi ile şema kolayca PCB'ye aktarılabilir veya eleman bilgileri PCB'den alınabilir. Diğer EDA, CAD yazılımları ve netlist formatlarında ihraç ve ithal edilebilir. Denetim özellikleri ve simülasyon için Spice ihraç özelliği ile projenin tam bir analizi yapılabilir.
Kaynak : https://diptrace.com/tr/diptrace-yazilimi/sematik-cizim/
