¿Que es un transistor?
Un transistor no es más que un dispositivo electrónico encargo de recibir una señal para luego procesarla bien sea disminuirla o amplificarla, estos dispositivos los vemos a menudos en nuestros equipos electrónicos de la actualidad y existen de diferentes formas y tamaños.
Como ya sabemos un transistor es un dispositivo electronico que recibe una señal y la puede disminuir o amplificar.
Para la medición de los transistores los pasos son muy sencillos de hacer:
1 . ¿Cuales son los transistores a los cuales se les debe hacer las mediciones?
Los transistores que se deben revisar son los señalados en la imagen, estos son los transitores de la estapa de regulación ya que ellos son los encargados de distribuir la corriente por toda la Tarjeta.
2 . Se debe colocar el multímetro en la escala de continuidad.

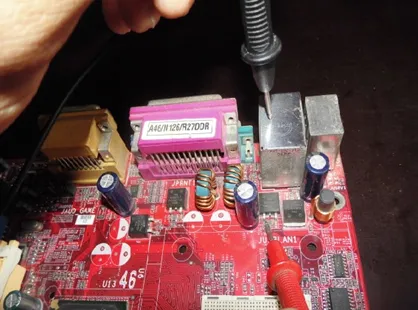

3 . Con la punta negra del multímetro conectado a masa (GND) de la Tarjeta Madre y la punta roja del multímetro a la patilla derecha del transistor.
Nota: El multimetro debe realizar un pitido indicando continuidad.
4 . Con la punta negra del multímetro conectado a masa (GND) de la Tarjeta Madre y la punta roja del multímetro a la patilla izquierda del transistor.
Nota: en este caso el multimetro no debe realizar pitido, si llegara a realizar un pitido nos estaria indicando que el transitor esta dañado, Se debe retirar el transitor de la placa y luego realizar las misma mediciones pero fuera de la placa.
Esta ves lo haremos de la misma manera pero fuera de la Tarjeta Madre:

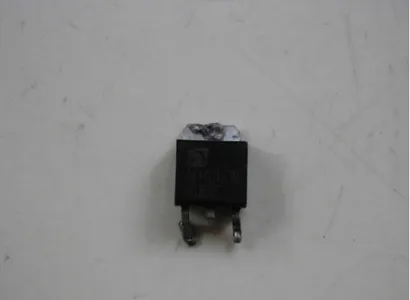

5 . Colocando la punta negra del multimetro en la parte superior del transistor que en este caso seria la masa (GND) y la punta roja a la patilla derecha del transistor.
Nota: el multimetro debe realizar un pitido indicando que existe continuidad.
6 . Colocando la punta negra del multimetro en la parte superior del transistor que en este caso seria la masa (GND) y la punta roja a la patilla izquierda del transistor.
Nota: esta es la parte mas importante ya que si el multimetro realiza el mismo pitido que estando montado en la placa nos quiere decir que el transistor esta dañado, Si el multimetro no realiza el pitido nos quiere decir que nuestra Tarjeta Madre esta dañada y debe ser reemplazada.
Espero que les sirva de ayuda y muchas gracias por visitar
