Curieux par nature j'ai décidé il y a quelques temps de monter mon propre rig.
Cette décision s'est concrétisée la semaine dernière avec la réception des pièces et le montage de l'ensemble.
Un poil plus compliquée que je l'avais envisagée, je vais vous raconter et expliquer la partie montage et installation du rig, vous expliquer les problèmes rencontrés et les solutions trouvées.
Partie 1) la structure
J'ai fouiné les Internets pour trouver différents types de structures. Bois, aluminium, cuivre (assez joli mais cher), plastique et autre rigs à acheter. J'ai du en regarder une bonne centaine avant de faire mon choix.
Je voulais quelque chose de résistant, relativement silencieux et modulable ( évolutif).
La solution choisie est une structure en aluminium faite maison avec un socle en aggloméré (pour éviter de rayer le sol...).
Matériel :

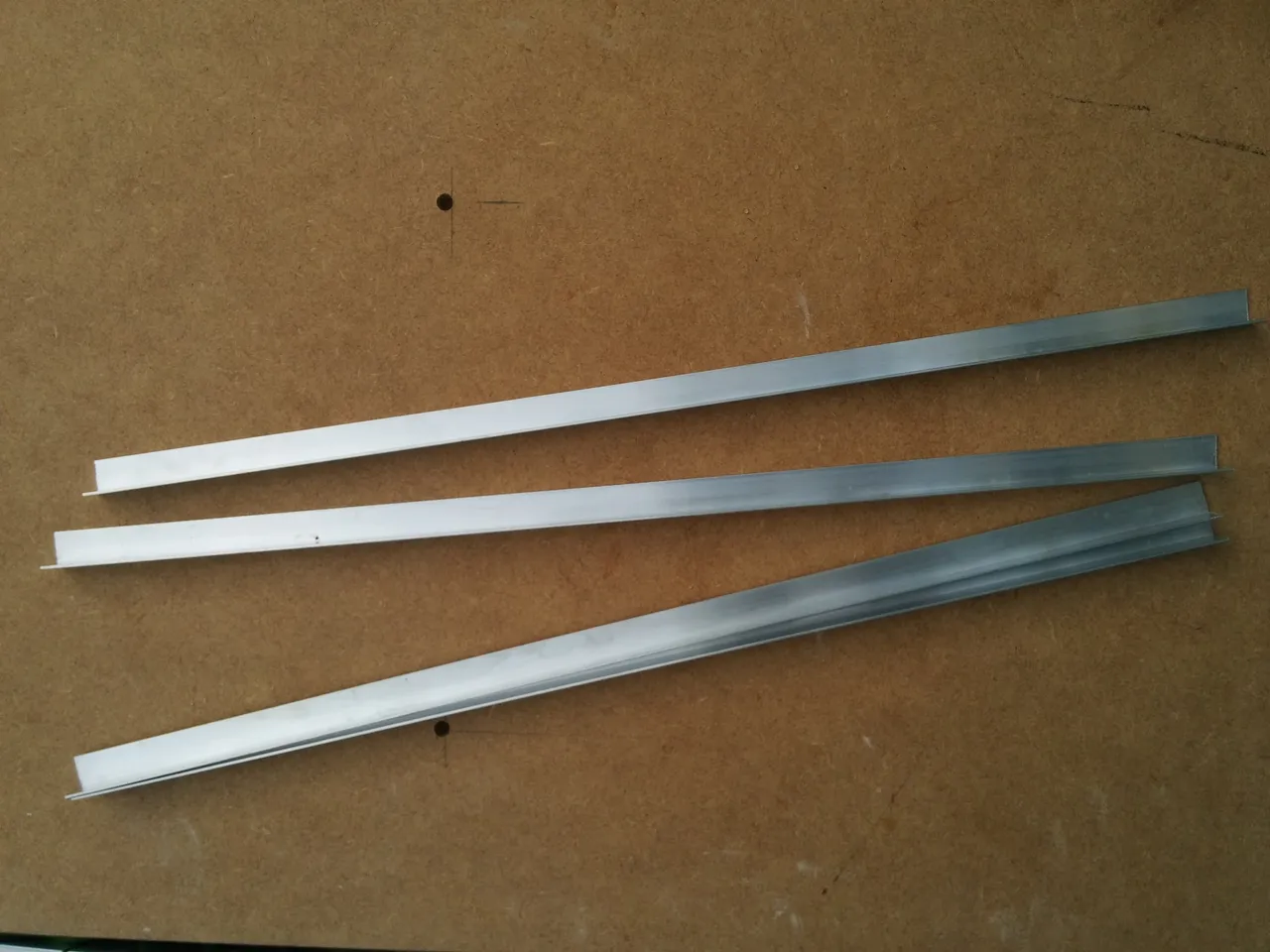

J'ai donc acheté 3 tiges d'aluminium en angle droit de 2m de long et 1,5x1,5cm de côté.
Découpe
J'ai découpé les tiges de manière à obtenir
4 de 50 cm → longueur
4 de 40 cm → hauteur
et
4 de 30 cm → profondeur
Voici les plans du Rig :

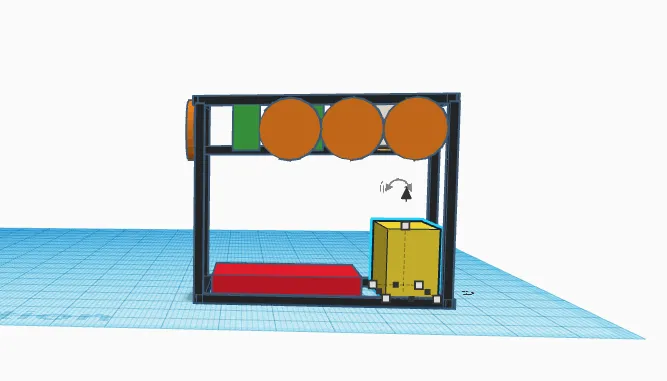

vue de face

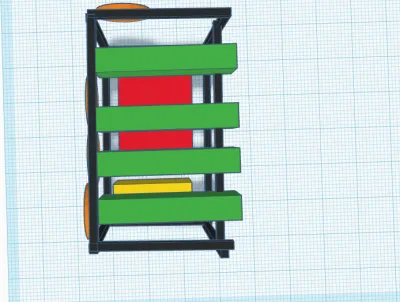

vue du dessus

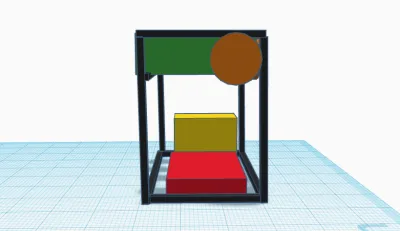

vue de côté
En vert les GPU
en rouge la carte mère
en jaune l'alimentation
et orange des ventilateurs supplémentaires ( optionnels)
Tout est à échelle.

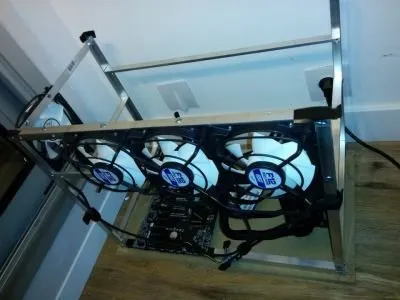

Ce qui une fois monté donne le résultat suivant :
L'ensemble est vraiment très stable et très léger à vide.
J'aborderais dans un second article partie hardware et notamment les petits pépins que j'ai eu avec la carte mère et le processeur. Merci à @monsieur-tk qui a supporté mes questions :)
