Heyho liebe Blockchain Suchtis...
Es ist "FERTSCH" !
So würden wir hier sagen...
Naja, so zu 100% Fertig ist es noch nicht ganz, aber gute 96 % sind es würde ich mal behaupten.
Viele Highlights, seid gespannt. Freu mich auf euer Feedback und eure Fragen.
Los gehts ==>
Letztes mal waren wir dabei stehen geblieben Korpus und Deckel soweit vorzubereiten, das HDMI Flachkabel in die Führung einzuarbeiten und die Scharniere für die Übertragung von Spannung und Audiosignal klar zu machen und die benötigten Kabel anzulöten.

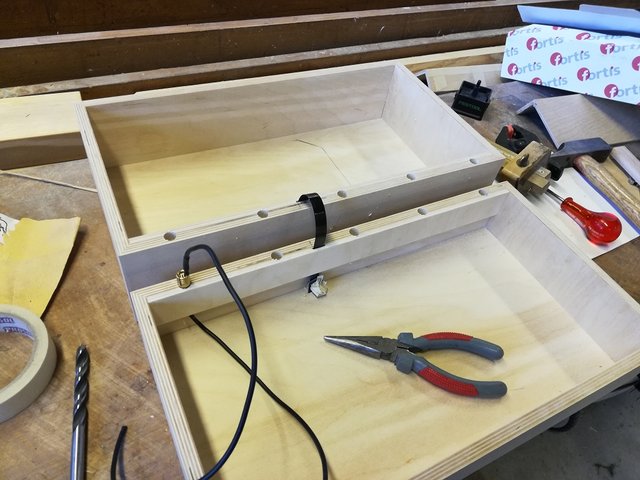

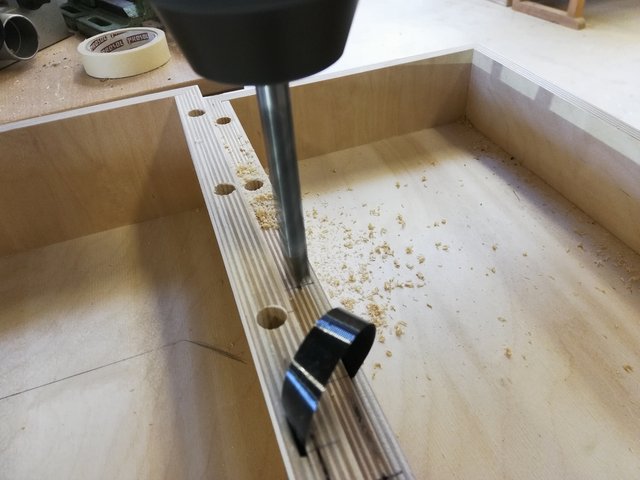

Weiter gehts mit dem anzeichnen und senken der Scharnierlöcher. Dabei muss sehr präzise gearbeitet werden, sonst sitzt der Deckel nachher schief auf dem Korpus oder schließt nicht richtig. Diese Scharniere lassen sich nicht nachjustieren.

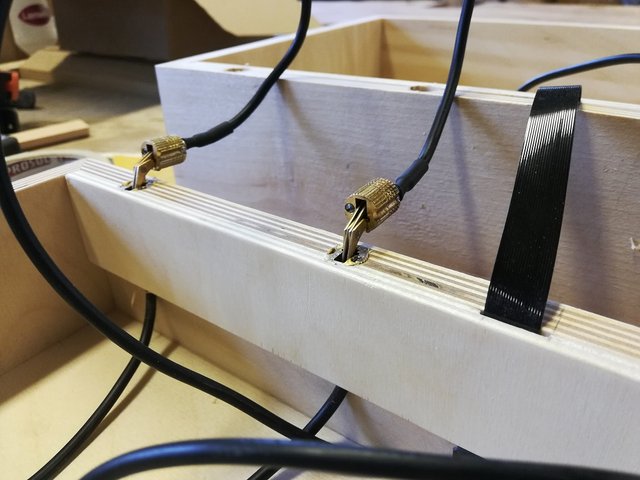

Die Löcher gebohrt und das Scharnier mal angehalten sieht das denn ungefähr so aus
Die Scharniere einseitig versenkt sieht das ganze denn so aus:

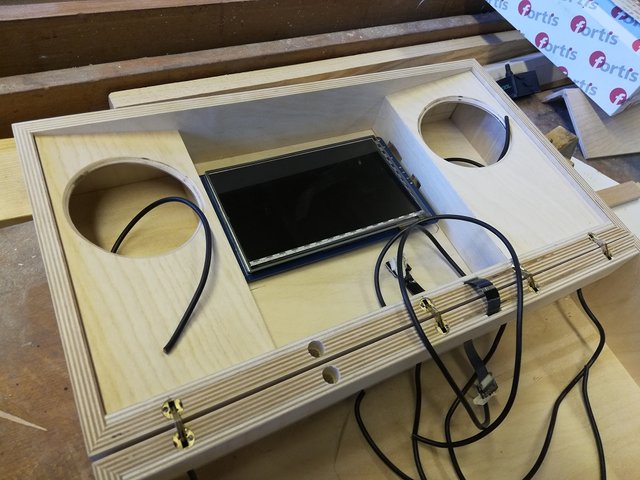

Scharniere und Deckel und Korpus verheiratet ist ein großer Arbeitsschritt getan. Auf den Fotos fehlt ein Scharnier, das wird noch nachbestellt und versenkt.
Zeit für eine Erste "Anhalteprobe".

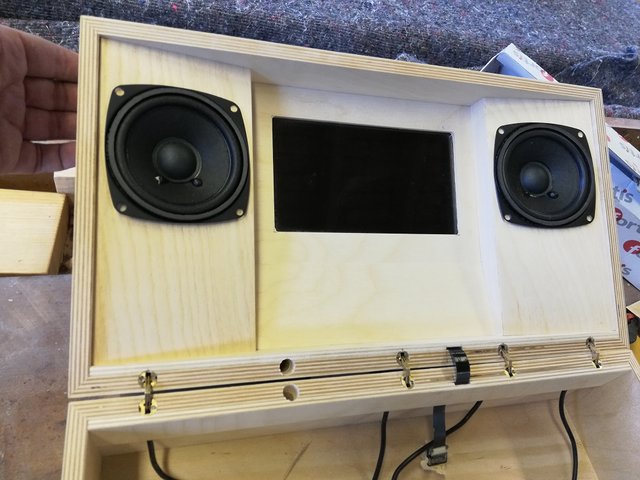

Die Blenden für die Lautsprecher sehen toll aus. Die Ausschnitte rechts in der Blende sind für HDMI und Stromversorgung.

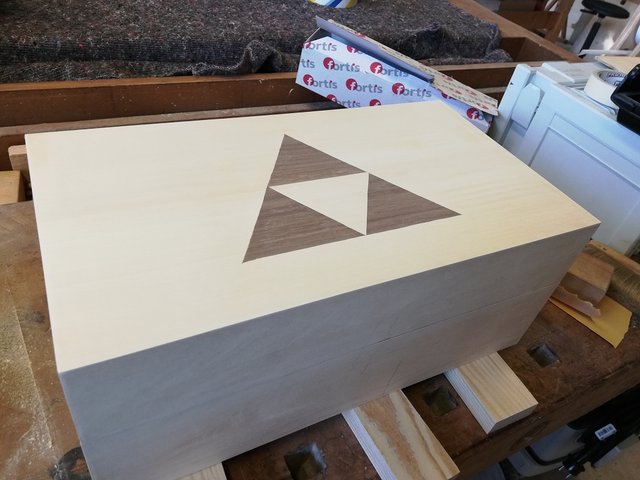

Nachdem die Blenden eingepasst sind kann ich endlich das "Trifcorce" im Deckel schleifen und erstmals anschauen wie das ganze Furnier wirkt. Mir gefällt es sehr gut :)
Apropos Blenden... Die Lautsprecher sitzen leicht schräg nach innen, die Blende für den Lautsprecher ist nahtlos im Sockelbereich nach aussen gewölbt. Ich finde es hat ein bisschen was von einer "HeimKino Optik" :D

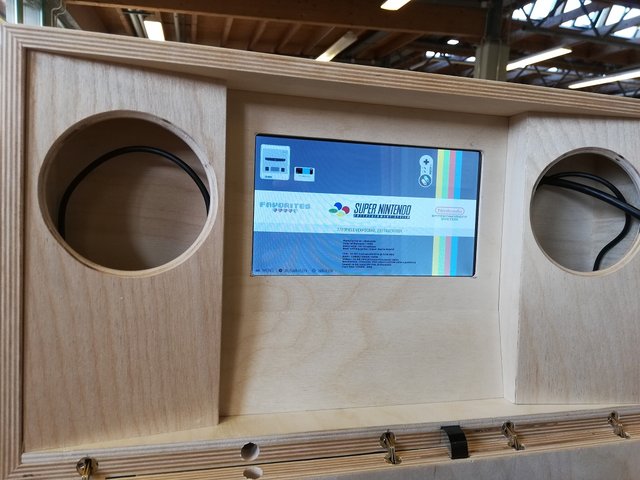

Nach dem "Anhalte Test" und der Foto-Session wurde es ernst. Erstmals der Test ob die Übertragung der 5Volt über die Scharniere ohne Probleme funktioniert wie ich mir das vorgestellt hab.
Sichtbar erleichtert war ich als dieses Bild dann doch über den Bildschirm flimmerte :)
Nach dem also Blenden und Scharniere, Korpus und alles soweit fertig sind ging es an die Einbauteile.
An dieser Stelle habe ich eine Designänderung vorgenommen. Aus rein praktischen Gründen bin ich von meinem ursprünglichen Plan abgewichen den Fightstick IN die Pandora Station zu integrieren. Es wäre zwar in aller Theorie irgendwie auf engstem Raum möglich gewesen, aber es wäre mir zuviel Gefrickel und ich entschied mich für mehr Platz im Korpus.

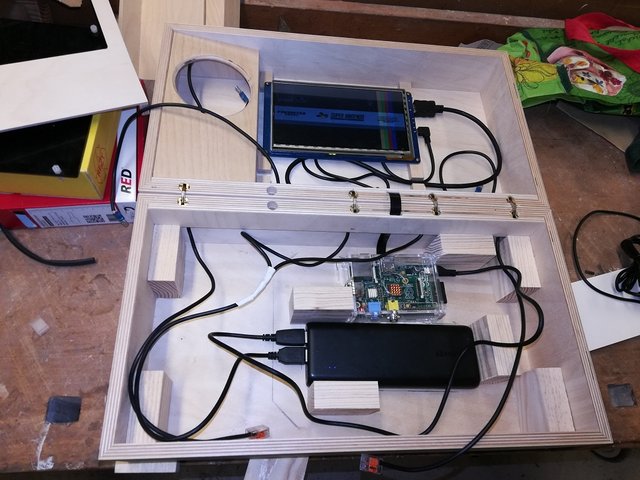

Das Raspi reingelegt, die Powerbank und grob mal alles angehalten , die Halter für die Bodenplatte angehalten und eingeklebt sieht das Ganze denn so aus:

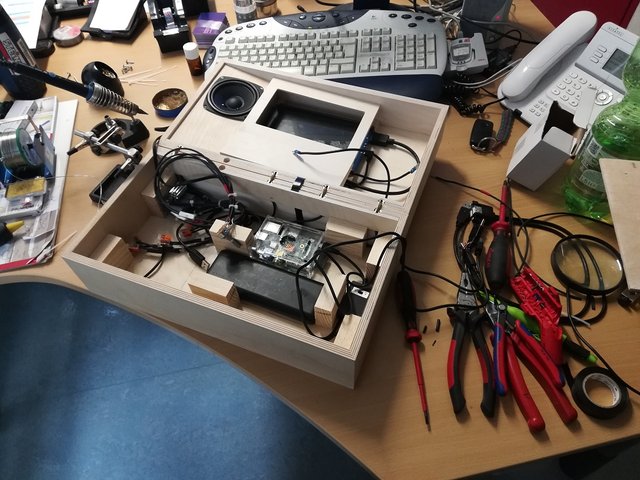

Okay, weiter geht es mit ein bisschen löten und Verkabelung. Sieht alles komplizierter aus als es ist.
Oben links wurde der 2 Kanal Verstärker verbaut. Da ich die Lautsprecher Mono betreibe habe ich also noch einen Kanal über... als Reserve :D
Der Verstärker wird mit 9V bis 12V betrieben,ergo musste noch ein "Step-Up" Wandler mit rein, der mir aus den 5Volt die benötigten 9 oder 12 Volt macht macht. Rechts im Korpus zu finden

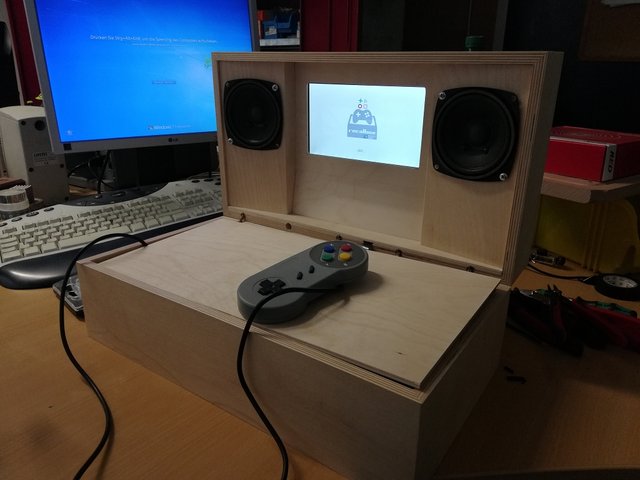

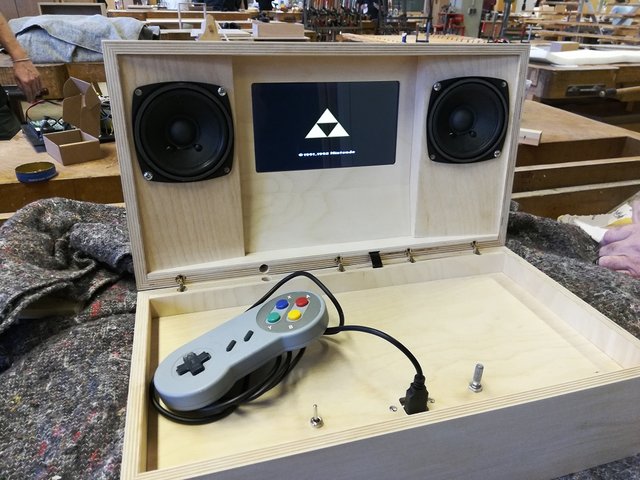

Nachdem alles verkabelt, verlötet, eingepasst und festgeklebt wurde war es Zeit für einen ersten richtigen Test:
Im Boden fehlen noch die USB Ports, ON/Off und Volume-Regler, also der Poti dafür. Also wurde das Gamepad bissl provisorisch da reingefäddelt.
Schlussendlich sieht der ganze Spaß denn so aus. Hier sieht man ganz gut warum ich mich denn dagegen entschieden hab alles auf 1/4 des Platzes zu quetschen nur um den Fightstick da mit zu integrieren.

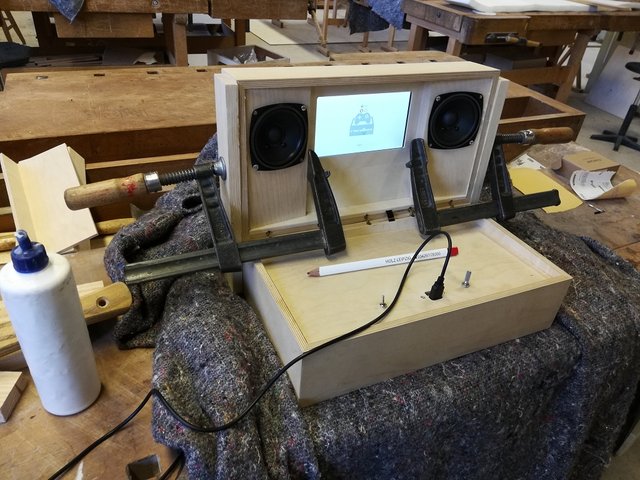

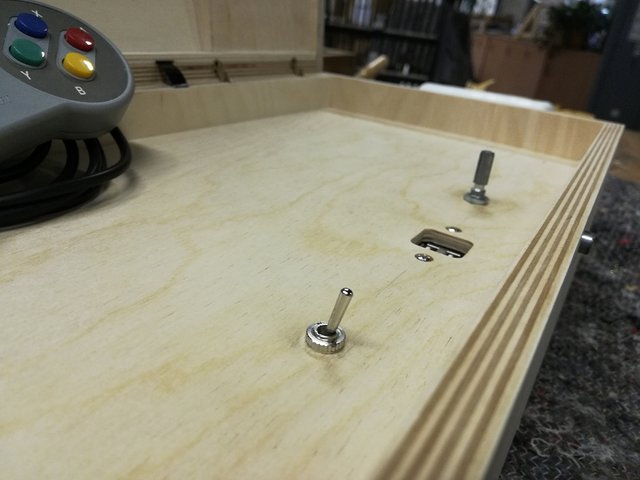

Nachdem alle Technik eingebaut und getestet wurde konnten alle Blenden eingeleimt werden. Aussparung für USB wurde in die Bodenplatte eingefräst und ON/Off nebst Volume-Poti wurde montiert.
Powerd by HOLZ LEIPZIG :D

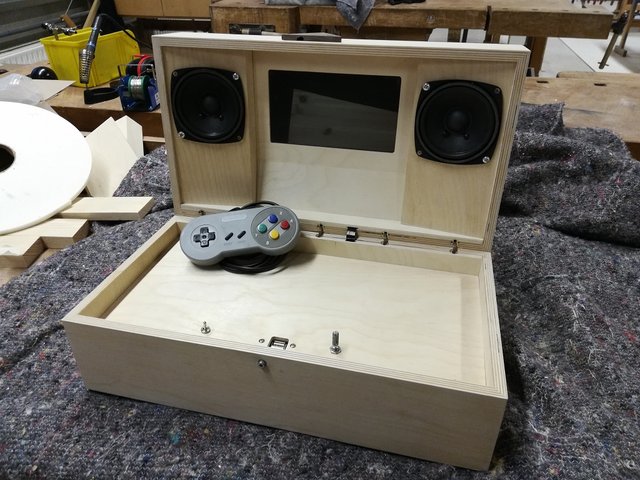

UND DA IST ES.
... zu 90 % fertig aber bereits 100% funktionstüchtig:
Es läuft natürlich "The Legend of Zelda: A Link to the Past"
Okay. Die Bärenarbeit ist also getan. Es fehlt noch ein Verschluss. Ich Liebe Nußbaum.. hatte ich das schonmal erwähnt?

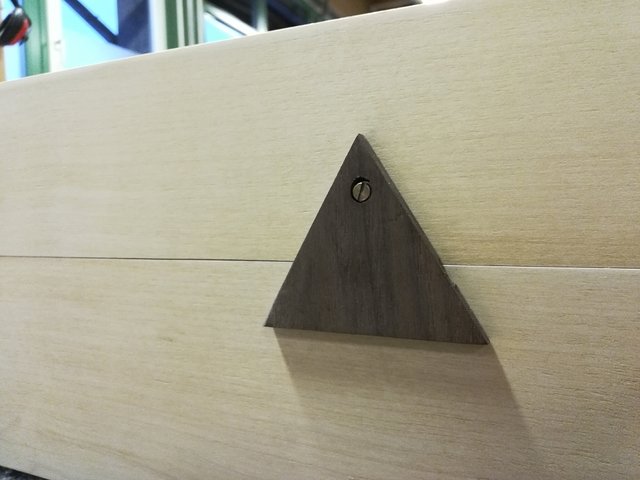

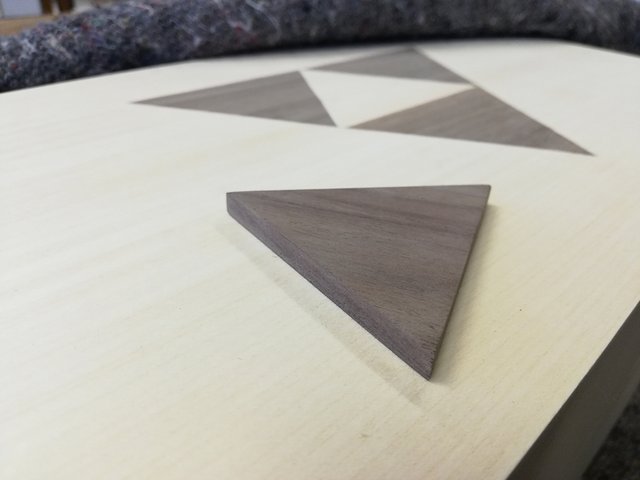

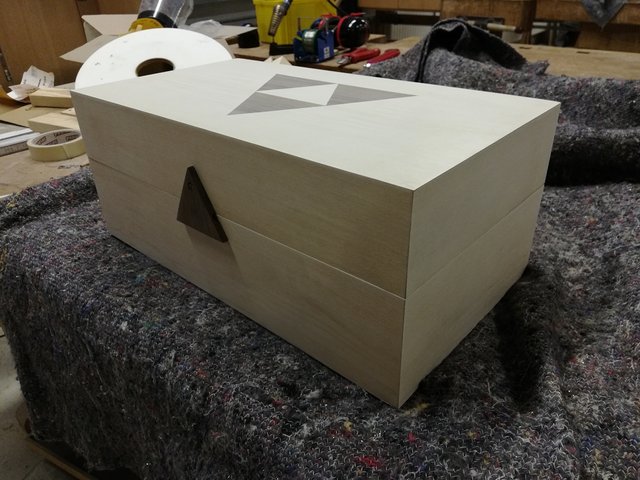

Stilecht wird der Verschluss der Pandora Station mit einem Triforce geöffnet und verschlossen. Der Plan ist das obere Dreieck des Triforce als Drehverschluss zu nutzen. Ein Stift und eine eingefräste Nut auf der Unterseite des Dreiecks öffnen und verschließen einwandfrei.

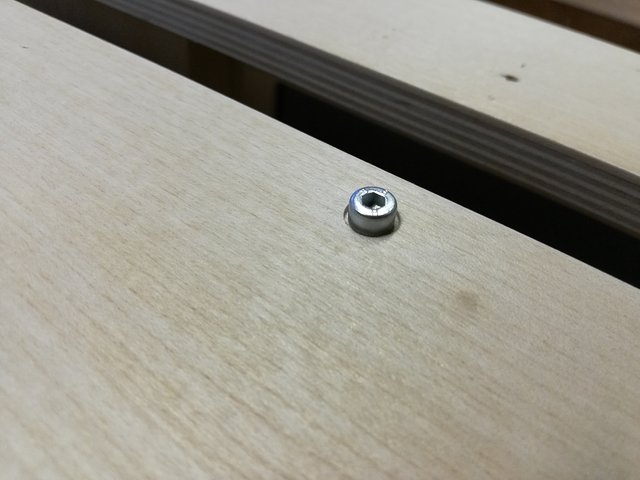

Die Schraube werde ich noch mit Hartwachs zuspachteln in passender Farbe. Am Ende wird man die nicht mehr sehen.
Was noch fehlt, habe ich heute nicht mehr gerschafft, sind die 2 unteren Dreiecke. denkt die euch einfach dazu.
Ich verabschiede mich jetzt also mit nochmals 3 Detailaufnahmen meiner "Pandora Station" und verbleibe mit besten Grüßen an euch, bis zum nächsten und dann letzten Artikel der dann die letzten fehlenden Details beschreibt und als Showcase mit bewegten Bilder der Station und ihrer Details und Funktion die Reihe Schlussendlich abschließen wird.
in diesem Sinne,
Stay Tuned, euer Benny
