[ESP]
Un capacitor, o condensador, es un pilar fundamental en el mundo de la electrónica. Su habilidad para almacenar y liberar energía eléctrica lo convierte en un componente indispensable. En este blog, exploraremos qué es exactamente un capacitor, los diversos tipos que existen, de qué están hechos y cómo funcionan. Además, veremos cómo se comportan en circuitos de corriente alterna (AC) y corriente continua (DC). ¡Sigue leyendo para descubrir todo lo que necesitas saber sobre estos fascinantes componentes!
¿Qué es un Capacitor?
Un capacitor es un componente que almacena energía en un campo eléctrico, acumulando una carga eléctrica cuando se le aplica un voltaje. Está compuesto por dos placas conductoras separadas por un material aislante llamado dieléctrico. Cuando se aplica una tensión eléctrica entre las placas, se crea un campo eléctrico en el dieléctrico, y las placas acumulan cargas opuestas, almacenando energía en el proceso.

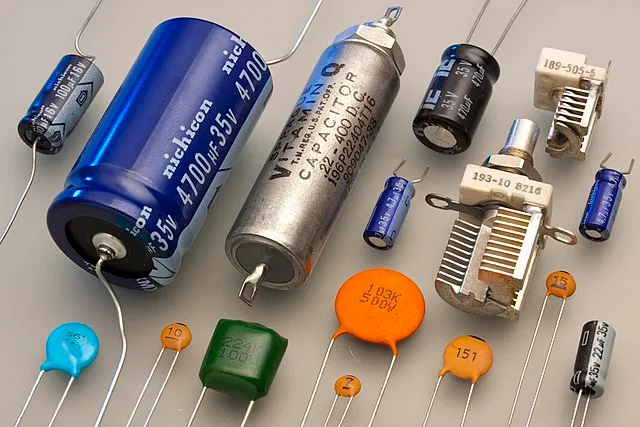

Tipos de Capacitores
Existen varios tipos de capacitores, cada uno diseñado para aplicaciones específicas basadas en sus características:
- Capacitores de Placa Paralela: Son los más simples y consisten en dos placas paralelas con un dieléctrico entre ellas. Se utilizan para aplicaciones generales.

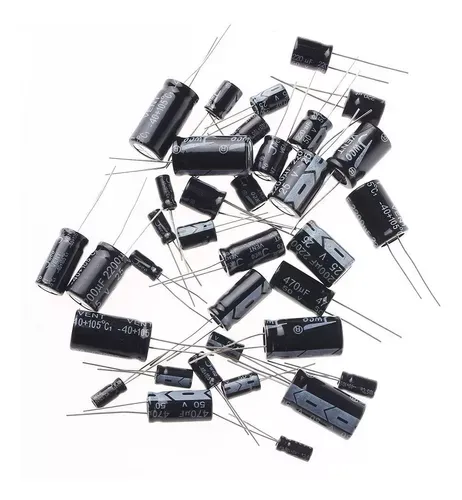

- Capacitores Electrolíticos: Utilizan un electrolito como dieléctrico y tienen una capacidad mucho mayor que los capacitores de placa paralela. Son polarizados, lo que significa que tienen una polaridad específica que debe respetarse. Son comunes en fuentes de alimentación y aplicaciones de filtrado.
- Capacitores Cerámicos: Utilizan un material cerámico como dieléctrico. Son no polarizados y se utilizan en aplicaciones de alta frecuencia debido a su baja inductancia y alta estabilidad térmica.
- Capacitores de Tantalio: Similares a los electrolíticos, pero utilizan tántalo como material dieléctrico. Ofrecen una mayor estabilidad y confiabilidad a largo plazo.

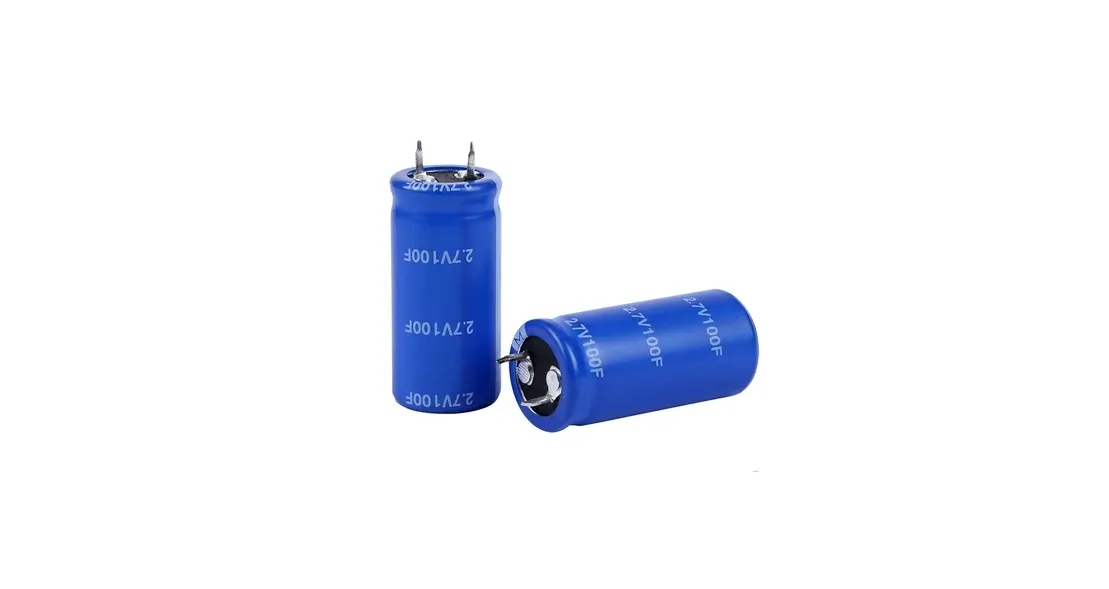

- Supercapacitores: También conocidos como ultracapacitores, tienen una capacidad extremadamente alta y se utilizan en aplicaciones que requieren almacenamiento de energía a corto plazo con alta densidad de energía.
Composición de los Capacitores
La composición básica de un capacitor incluye dos elementos principales:
Placas Conductoras: Generalmente hechas de materiales como aluminio o cobre.
Dieléctrico: El material aislante entre las placas, que puede ser aire, cerámica, papel, mica, plástico, electrolito, entre otros.
El tipo de dieléctrico utilizado determina muchas de las características del capacitor, como su capacidad, voltaje de trabajo y estabilidad.
Funcionamiento Principal de los Capacitores
El principal funcionamiento de un capacitor es almacenar energía en forma de campo eléctrico. Esto se logra cuando una fuente de voltaje se conecta a las placas, causando que las cargas se acumulen en ellas. La cantidad de carga que un capacitor puede almacenar está determinada por su capacidad (C), medida en faradios (F), y se calcula mediante la fórmula:
𝑄=𝐶×𝑉
donde 𝑄 es la carga almacenada y 𝑉 es el voltaje aplicado.
Uso y comportamiento en CA y CC
El comportamiento de los capacitores varía significativamente entre corriente alterna y corriente continua.
En Corriente Continua (CC): Cuando se aplica una CC a un capacitor, éste se carga hasta que el voltaje a través de él iguala el voltaje de la fuente. Una vez completamente cargado, el capacitor actúa como un circuito abierto, bloqueando cualquier flujo adicional de corriente. Este comportamiento es útil en aplicaciones como el suavizado de la salida en fuentes de alimentación.
En Corriente Alterna (CA): En CA, el capacitor se carga y descarga continuamente en cada ciclo de la señal. Debido a su capacidad para permitir el paso de corriente alterna mientras bloquea la continua, los capacitores son ampliamente utilizados en filtrado, acoplamiento y desacoplamiento de señales, y en sintonización de circuitos resonantes.
El comportamiento reactivo de los capacitores en CA se describe mediante la reactancia capacitiva (𝑋𝐶), que es inversamente proporcional a la frecuencia de la señal y la capacitancia:
𝑋𝐶=2𝜋𝑓𝐶
donde 𝑓 es la frecuencia de la señal y 𝐶 es la capacitancia.
Y para ir cerrando la idea, podemos concluir en que, los capacitores son componentes esenciales en la electrónica debido a su capacidad para almacenar y liberar energía eléctrica. Con una variedad de tipos, cada uno con características únicas, estos dispositivos se adaptan a múltiples aplicaciones, desde el filtrado hasta el almacenamiento de energía. Su comportamiento cambia entre corriente continua y alterna, lo que los hace versátiles y fundamentales en el diseño y análisis de circuitos. Comprender su funcionamiento es clave para cualquier entusiasta de la electrónica. ¡No te pierdas nuestro próximo blog donde profundizaremos en más componentes fascinantes y sus aplicaciones!
[ENG]
A capacitor, or condenser, is a fundamental pillar in the world of electronics. Its ability to store and release electrical energy makes it an indispensable component. In this blog, we will explore what exactly a capacitor is, the various types that exist, what they are made of, and how they work. Additionally, we will see how they behave in alternating current (AC) and direct current (DC) circuits. Read on to discover everything you need to know about these fascinating components!
What is a Capacitor?
A capacitor is a component that stores energy in an electric field, accumulating an electrical charge when a voltage is applied to it. It is made up of two conductive plates separated by an insulating material called dielectric. When an electrical voltage is applied between the plates, an electric field is created in the dielectric, and the plates accumulate opposite charges, storing energy in the process.
Types of Capacitors
There are several types of capacitors, each designed for specific applications based on their characteristics:
- Parallel Plate Capacitors: They are the simplest and consist of two parallel plates with a dielectric between them. They are used for general applications.
- Electrolytic Capacitors: They use an electrolyte as a dielectric and have a much higher capacity than parallel plate capacitors. They are polarized, meaning they have a specific polarity that must be respected. They are common in power supplies and filtering applications.
- Ceramic Capacitors: They use a ceramic material as a dielectric. They are non-polarized and used in high frequency applications due to their low inductance and high thermal stability.
- Tantalum Capacitors: Similar to electrolytic capacitors, but they use tantalum as a dielectric material. They offer greater long-term stability and reliability.
- Supercapacitors: Also known as ultracapacitors, they have extremely high capacity and are used in applications that require short-term energy storage with high energy density.
Composition of Capacitors
The basic composition of a capacitor includes two main elements:
Conductive Plates: Generally made of materials such as aluminum or copper.
Dielectric: The insulating material between the plates, which can be air, ceramic, paper, mica, plastic, electrolyte, among others.
The type of dielectric used determines many of the characteristics of the capacitor, such as its capacity, working voltage, and stability.
Main Functioning of Capacitors
The main function of a capacitor is to store energy in the form of an electric field. This is achieved when a voltage source is connected to the plates, causing charges to build up on them. The amount of charge that a capacitor can store is determined by its capacity (C), measured in farads (F), and is calculated using the formula:
𝑄=𝐶×𝑉
where 𝑄 is the stored charge and 𝑉 is the applied voltage.
Use and behavior in AC and DC
The behavior of capacitors varies significantly between alternating current and direct current.
In Direct Current (DC): When DC is applied to a capacitor, it charges until the voltage across it equals the source voltage. Once fully charged, the capacitor acts as an open circuit, blocking any further flow of current. This behavior is useful in applications such as output smoothing in power supplies.
In Alternating Current (AC): In AC, the capacitor charges and discharges continuously in each signal cycle. Due to their ability to allow the passage of alternating current while blocking direct current, capacitors are widely used in signal filtering, coupling and decoupling, and in resonant circuit tuning.
The reactive behavior of capacitors in AC is described by the capacitive reactance (𝑋𝐶), which is inversely proportional to the signal frequency and capacitance:
#𝑋𝐶=2𝜋𝑓𝐶
where 𝑓 is the signal frequency and 𝐶 is the capacitance.
And to close the idea, we can conclude that capacitors are essential components in electronics due to their ability to store and release electrical energy. With a variety of types, each with unique characteristics, these devices are suited to multiple applications, from filtering to energy storage. Their behavior switches between direct and alternating current, making them versatile and fundamental in circuit design and analysis. Understanding how it works is key for any electronics enthusiast. Don't miss our next blog where we'll delve into more fascinating components and their applications!
