SIMPLE REGULATOR CIRCUIT ( ရီဂူေလတာဆာ့ကစ္ )
တစ္ေခတ္တစ္ခါက ကြ်န္ေတာ္အသုံးျပဳခဲ့ဖူးတဲ့ ပြဲေတြ႕ ဆာ့ကစ္ေလးပါခင္ဗ် ။
Simple ဆိုသည့္အတိုင္း ရိုးရွင္းၿပီး တည္ေဆာက္ရတာလြယ္ကူတယ္ / အသုံးျပဳထားသည့္ ပစၥည္းမ်ားဟာလည္း အလြယ္တကူဝယ္လို႔ ရနိုင္တာေၾကာင့္ မွတ္တမ္းတင္ထားအပ္တဲ့ ဆာ့ကစ္ေလးဆိုလည္း မမွားပါဘူး ။
ကြ်န္ေတာ္ ပညာသင္စဥ္အခ်ိန္က အေဝးေျပးကားႀကီးေတြမွာ TV ' VCD စက္ေတြ စတင္တပ္ဆင္လာၾကတဲ့အခါပဲျဖစ္ပါတယ္ ။
ေနာက္တစ္ခါ အသံခ်ဲ႕စက္ေတြ ' ကက္ဆက္ေတြလည္း မူလက ပါလာတဲ့ စက္ေတြပ်က္ျပီး ျပင္မရေတာ့ စက္အသစ္ေတြ အစားထိုး တပ္လာၾကပါတယ္ ။
ခက္တာက အဲ့သည့္ကားႀကီးေတြဟာ ၁၂ ဗို႔ ဘက္ထရီ ၂ လုံးတပ္ရတဲ့ ၂၄ ဗို႔သုံး ကားႀကီးေတြျဖစ္ေနပါတယ္ ။
ဝယ္လို႔ရတာက ၁၂ ဗို႔သုံးေတြ ျဖစ္ေနေတာ့ အဆင္မေျပပါဘူး ။
ဘက္ထရီတစ္လုံးထဲကေန ယူသုံးမယ္ ဆိုျပန္ေတာ့လည္း ကားက လီဗာတင္လိုက္သည့္အခါ ခ်ာဂ်င္ ဗို႔က တက္လာၿပီး ဗို႔ ေထာင္တက္လာပါတယ္ ။ ေနာက္တစ္ခါ AC ကားရင့္ပါ ေရာပါလာလို႔ စက္ေတြ ေလာင္ကုန္ျပန္ပါတယ္ ။ စပီကာအသံထြက္မွာလည္း လီဗာသံေတြ ဟြန္းတီးလိုက္တဲ့ အသံေတြပါ ေရာပါလာကုန္ပါတယ္ ။
ဒါကို ေျဖရွင္းဘို႔ ရီဂူေလတာ IC = LA 7812 ကို ၾကားခံၾကည့္ပါတယ္ ။ အဆင္မေျပပါဘူး ။ IC က 1 အင္ပီယာေလာက္ပဲ ခံနိုင္ရည္ရွိတာေၾကာင့္ အလြန္အမင္း ပူလာၿပီး ေလာင္သြားပါတယ္ ။
အပူဒဏ္ခံနိုင္ေအာင္လို႔ ကားရဲ႕ ေဘာ္ဒီသံျပားမွာ တပ္ဆင္မယ္ဆိုျပန္ေတာ့လည္း ကားရဲ႕ ေဘာ္ဒီမွာ ဂေရာင္းရွိေနျပန္ေတာ့ ၾကားခံ လွ်ပ္ကာခံၿပီး တပ္ရျပန္ပါတယ္ ။
ဒါလည္း အဆင္မေျပပါဘူး ။
ေနာက္ေတာ့ ဒီဆာ့ကစ္ေလးအတိုင္း H 1061 အစား ပါဝါထရန္စစၥတာ 2N 3055 ႏွင့္ ရိုးရိုး ဟပ္ဝပ္ ရီစစၥတာ 500 အုမ္း အစား 500 အုမ္း 5 ဝပ္ ေက်ာက္တုံး ရီစစၥတာေတြကို ေျပာင္းလဲတပ္ဆင္ေပးမွ အဆင္ေျပသြားရဖူးပါတယ္ ။
ဆာ့ကစ္ပုံစံ ၂ မ်ိဳးကို ေဖာ္ျပေပးထားပါတယ္
ပုံ ( ၁ )

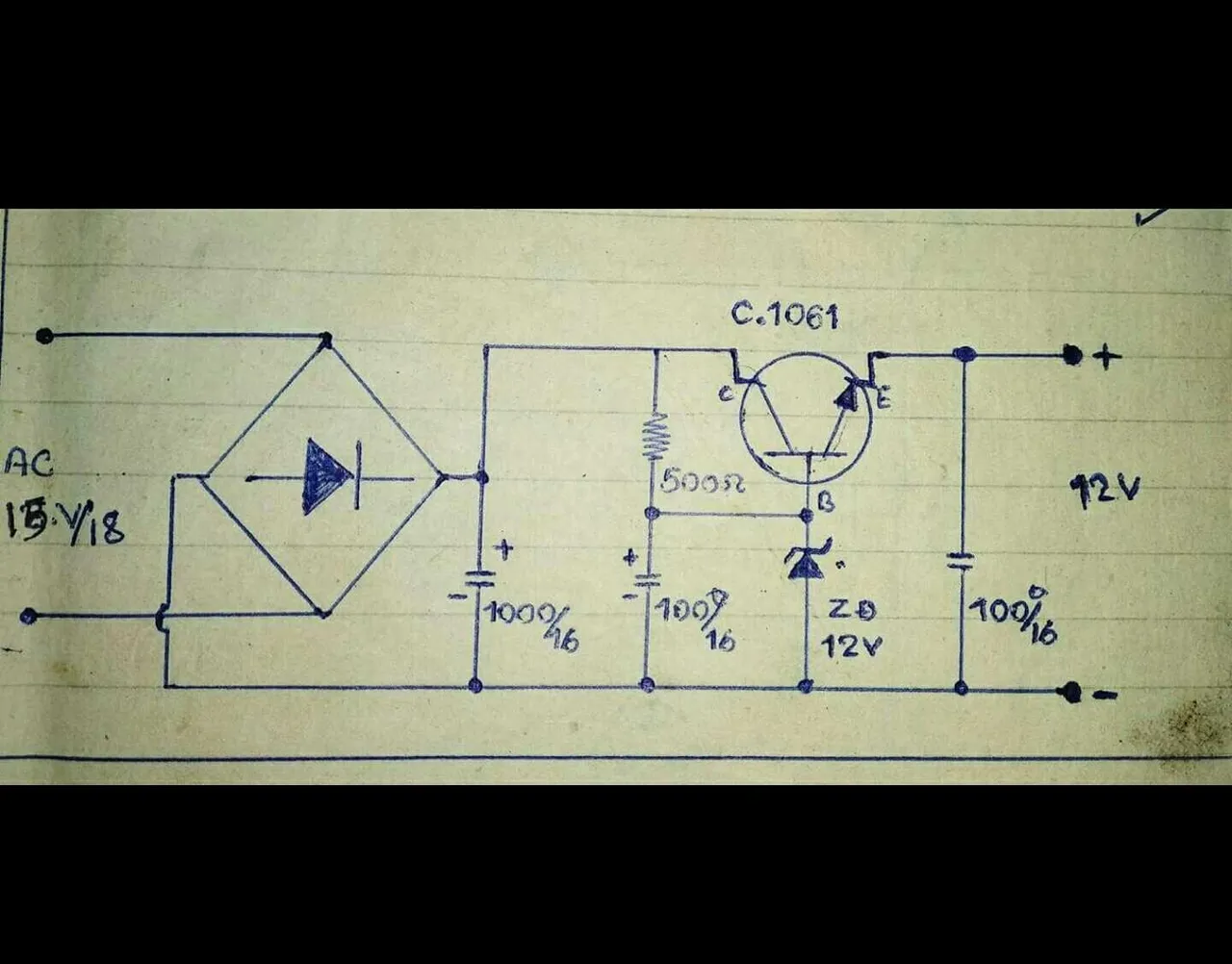

သူက AC မိန္းထုပ္ရဲ႕ ေအာက္ပြတ္ ၁၅ ဗို႔ / ၁၈ ဗို႔အထြက္ကို DC ၁၂ ဗို႔ ရခ်င္လွ်င္ အသုံးျပဳရမည့္ ပတ္လမ္းပါ ။ အထက္ကတင္ျပခဲ့သလို မိမိ အသုံးျပဳမည့္ စက္ ဆာ့ကစ္ပတ္လမ္းက အင္ပီယာ အဆြဲမ်ားမည္ဆိုလွ်င္ေတာ့ ထရန္စစၥတာႏွင့္ ရီစစၥတာကို ပါဝါႀကီးတာ ရီစစၥတာကို ဝပ္မ်ားတာ ေျပာင္းလဲ တပ္ဆင္ေပးရမယ္ေပါ့ ။
ပုံ ( ၂ )

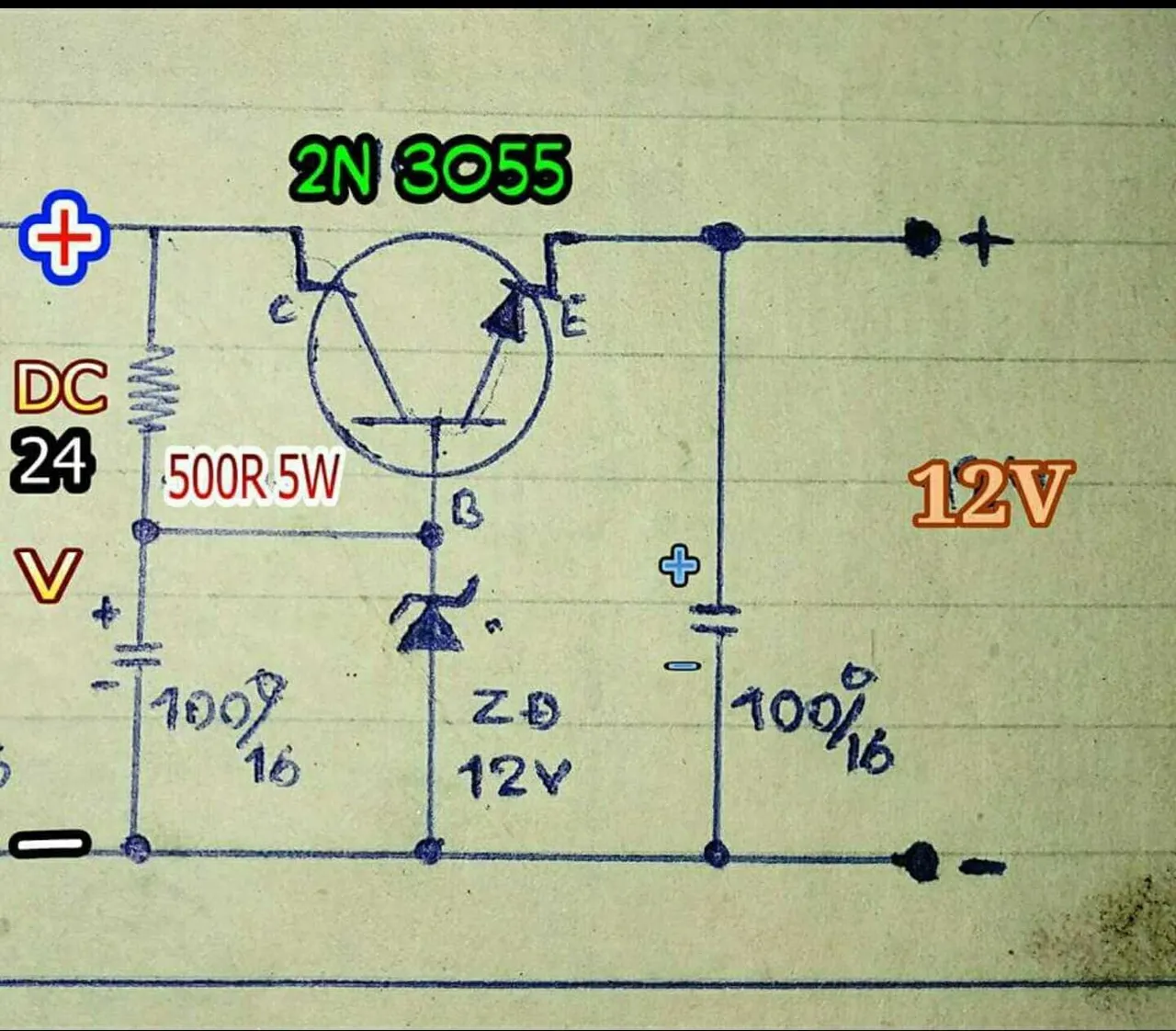

သူကေတာ့ အထက္က တင္ျပထားခဲ့သလို DC 24 ဗို႔ ကေန DC 12 ဗို႔ ေျပာင္းခ်င္လွ်င္ တပ္ဆင္ရမည့္အပိုင္းပဲ ျဖစ္ပါတယ္ ။
ယေန႔ေခတ္မွာေတာ့ LM317 IC ကို အသုံးျပဳၿပီး လိုအပ္သည့္ ဗို႔ကို ခ်ိန္ညွိနိုင္သည့္ ဆာကစ္ပတ္လမ္းေတြ ရွိေနေသာ္လည္းပဲ အပိုပစၥည္းဝယ္ရမလြယ္ကူတဲ့ နယ္က စက္ျပင္ဆရာေတြအတြက္ လိုအပ္သည့္အခါမွာ ဒီဆာ့ကစ္ပတ္လမ္းေလးက အေထာက္ကူျပဳပါလိမ့္မယ္ ။
လိုအပ္သည့္ ဗို႔ကို ရဘို႔အတြက္ ဇီနာကို ေျပာင္းလြဲတပ္ဆင္နိုင္ပါမယ္ ။
- 3V လိုခ်င္လွ်င္ 3 .3 V ဇီနာ
5 V လိုခ်င္လွ်င္ 5 V ဇီနာ
6 V လိုခ်င္လွ်င္ 6 V ဇီနာ
စသည့္ ေျပာင္းလြဲျပီး ရယူနိုင္ပါမယ္ ။
ကက္ဆက္ေခတ္က ဓါတ္ခဲ ၂ လုံးသုံး ခရီးေဆာင္ ကက္ဆက္ေလးေတြကို လွ်ပ္စစ္မီးနွင့္ ဖြင့္ခ်င္ေတာ့ 12 V မိန္းထုတ္နဲ႔ ရက္တီဖိုင္ယာဆာကစ္ဆင္ျပီး ဒီဆာ့ကစ္နဲ႔ပဲ အဒက္ပတာပုံးေလး တည္ေဆာက္ေပးရဖူးပါတယ္ ။
လိုအပ္ရင္ေတာ့ စာအုပ္ထဲ ကူးဆြဲထားၾကပါ ။
( ကိုေဝ )
