Levantamientos topográficos mediante sistema L i D A R
Es un sistema que permite medir automáticamente la distancia existente entre el punto de envío de la señal (Avión o helicóptero) hasta el objeto requerido, tomando como datos el tiempo y la reflexión del láser infrarrojo enviado, proporcionando información tridimensional acerca de la forma de la superficie terrestre.
Como funciona?
Está compuesto por un escáner láser, un GPS diferencial y un IMU (Unidad de Medida Inercial).
El transmisor de luz láser emite pulsos hacia el terreno, los cuales son reflejados por los objetos y coberturas presentes.
Después del vuelo, los datos del GPS y el IMU se filtran para determinar la trayectoria del vuelo y los giros en cada instante.
Estos elementos, más el ángulo de salida que ha formado el pulso láser con respecto a la vertical se combinan para determinar la línea imaginaria descrita por el pulso láser en el espacio.
Finalmente, la trayectoria descrita por el rayo, los giros y la posición del escáner láser obtenida a partir de las medidas del GPS, se utilizan para determinar las coordenadas de los puntos medidos, y finalmente obtener la nube de puntos con coordenadas x, y, z.
Precisión…
En Planimetría (X,Y) se obtienen precisiones que están por debajo de 15 cm.
La precisión puede variar dependiendo de varios factores como son: El tipo de equipo empleado y sus especificaciones técnicas, el ángulo y la altura del escaneo, las medidas tomadas por los GPS en tierra durante el vuelo y los valores obtenidos en las mediciones de los puntos de control (provistos antes o después del vuelo).
Sin embargo, aún con todos estos factores juntos los valores promedios obtenidos indican niveles de confianza de un 95%, el cual se ajusta a las exigencias requeridas en la mayoría de las grandes obras y proyectos
Ventajas…
Aerofotogrametría simultanea.
Disminución de riesgo.
Reducción de personal en oficina y en campo.
Levantamientos en lugares de difícil acceso.
Genera “Productos con valor agregado” a precios más bajos que los métodos tradicionales. (Modelos digitales de superficie y terreno).
Adquisición de datos durante todo el año, incluso día y noche.
No implica ninguna afectación al ambiente. No requiere permisos ambientales.
Principales productos
Nube de puntos con coordenadas X, Y, Z

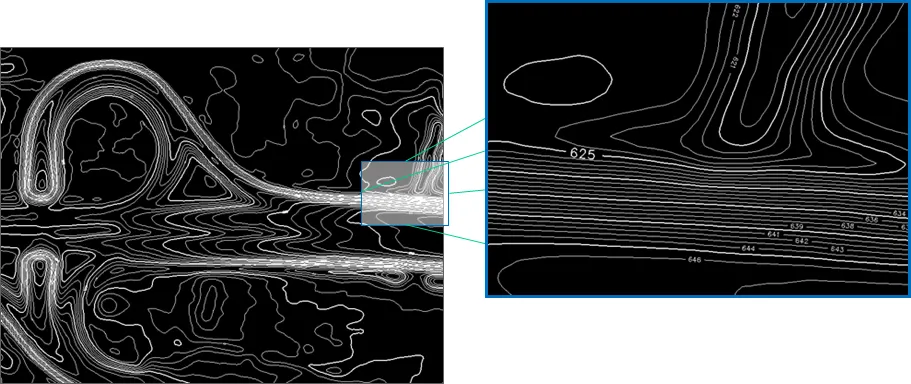

Curvas de nivel (1m)

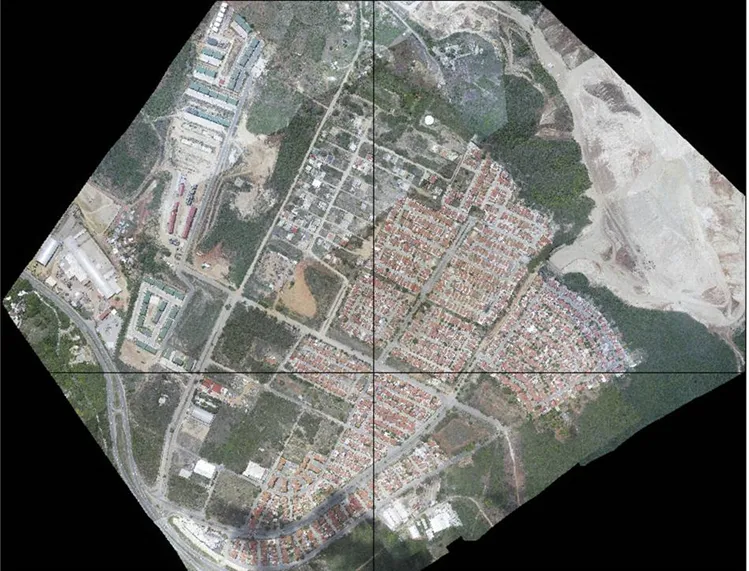

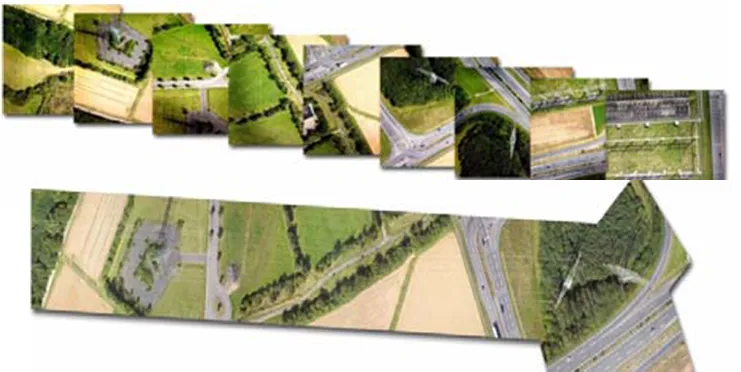

Ortoimágenes:
El sistema LIDAR está dotado de una cámara fotográfica de alta resolución para la realización de fotos georeferenciadas, con una resolución de 39 Mega pixels y precisión de ±15 cm

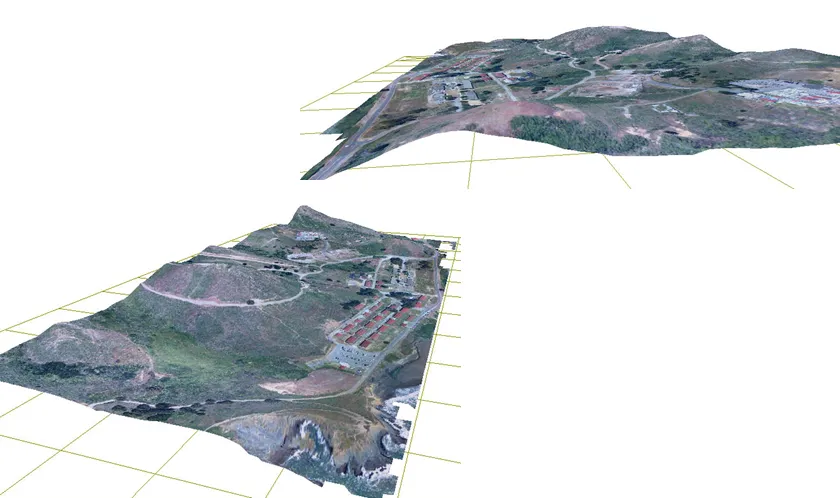

Vistas 3D de una ortoimagen
LEVANTAMIENTO TOPOGRÁFICO MEDIANTE SISTEMA LiDAR
ORTOFOTOS CIUDAD DE BARINAS, ESTADO. BARINAS – 2009
MODELO DIGITAL DE SUPERFICIE
CURVAS DE NIVEL + MODELO DIGITAL DE TERRENO
LEVANTAMIENTO TOPOGRÁFICO MEDIANTE SISTEMA LiDAR CARACAS, COLINAS DE BELLO MONTE
ORTOFOTO URB. MATA LINDA, CHARALLAVE, SEPTIEMBRE 2009
ORTOFOTO URB. MATA LINDA, CHARALLAVE, SEPTIEMBRE 2009
QUIBOR: ORTOFOTO
QUIBOR: VECTORIZACIÓN VIALIDAD
QUIBOR: VECTORIZACIÓN PARCELAS
QUIBOR: VECTORIZACIÓN
