Greetings to the whole community. If you allow me today I will tell you about my experience during these summer months that are increasingly intense in terms of high temperatures. It is no secret that with the increase in ambient temperatures also increase the options we seek to dissipate the heat and make our lives more enjoyable. I start talking in this way because it is precisely in these times that the use of household appliances that we use at home to dissipate the heat of this intense summer is intensified.
Particularly I am talking about the fans, those that spend hours working without problems, but that in these dates double their hours of uninterrupted work, and if you add to that that they have a poor maintenance or none at all, you run the risk of having a partial or total failure, which would lead us to have to allocate a budget for repair if you get fatal and the problem becomes serious.
After having given you this little preamble 😁, I'm going to get down to business, and that is that I will relate as a tutorial, my experience during the total maintenance of the fans of my in-laws, which by delegation of functions fell to me 😂.
I am going to tell you how with just a few tools and materials that we can easily obtain at home, we will be able to avoid spending money on a possible breakdown due to lack of maintenance.
In the following image I show you the tools and materials I used to maintain the fans.
1 - 20-30 cm piece of cloth.
2- Toothbrush in disuse.
3-Spline screwdriver.
4- Pliers.
5-Thin oil for fan or other that can be used.
Once we have these instruments in hand we start with the total disassembly of the fan.
To do this I executed the following steps that will be described in the following images and the information associated with each one of them.

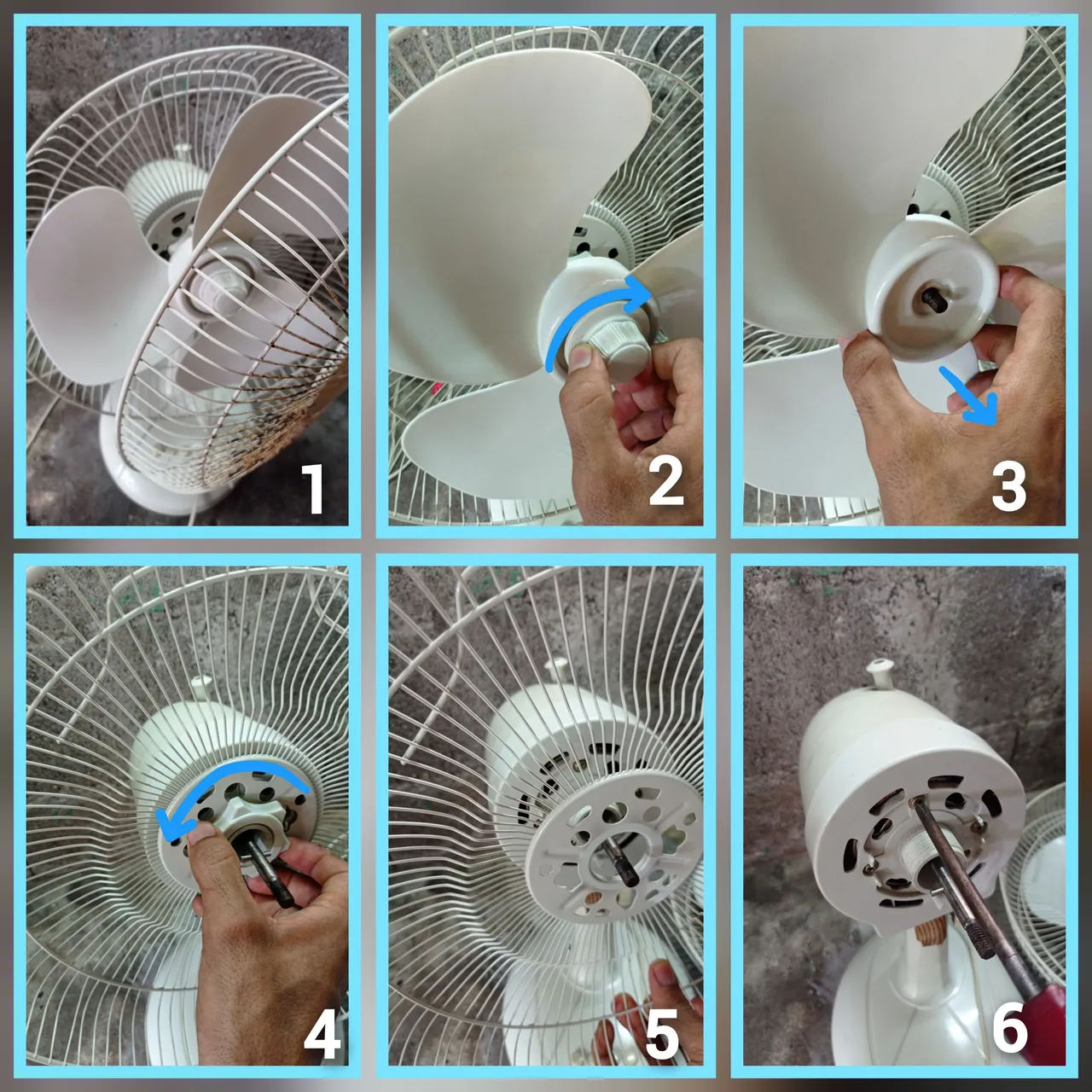

1-Remove the front protection grille.
2-Turn clockwise the plastic nut that holds the blade in place.
3-Extract the blades by pulling it towards us..
4-Turn counterclockwise the plastic nut that holds the rear protection grille.
5-Remove the rear protection grille.
6-With the help of a screwdriver, we remove the four screws and we extract the plastic base where the rear protection grille is fixed.

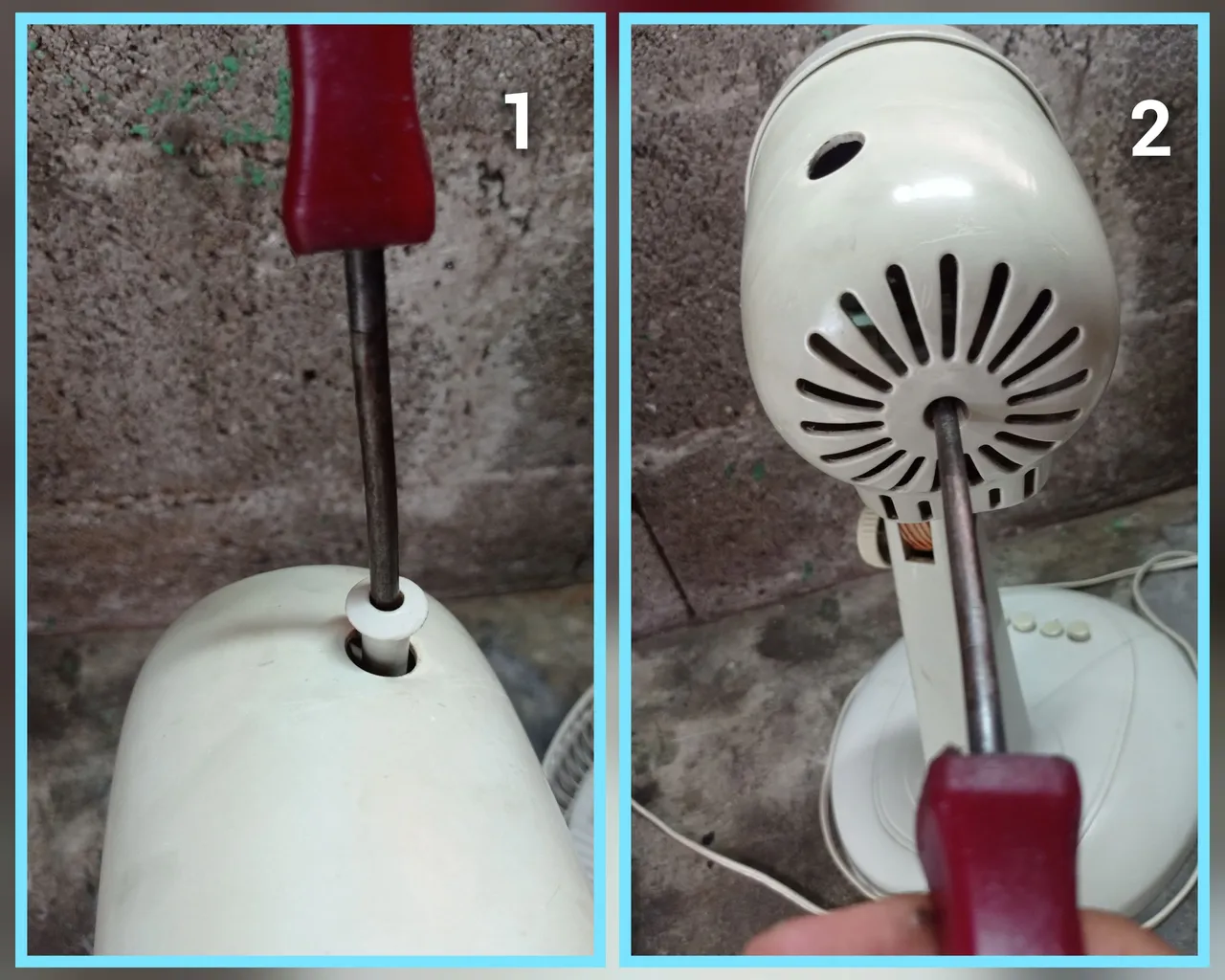

1-Remove the screw of the mechanism by means of which the rotation is activated or deactivated.
2-Remove the screw that holds the housing that protects the motor.

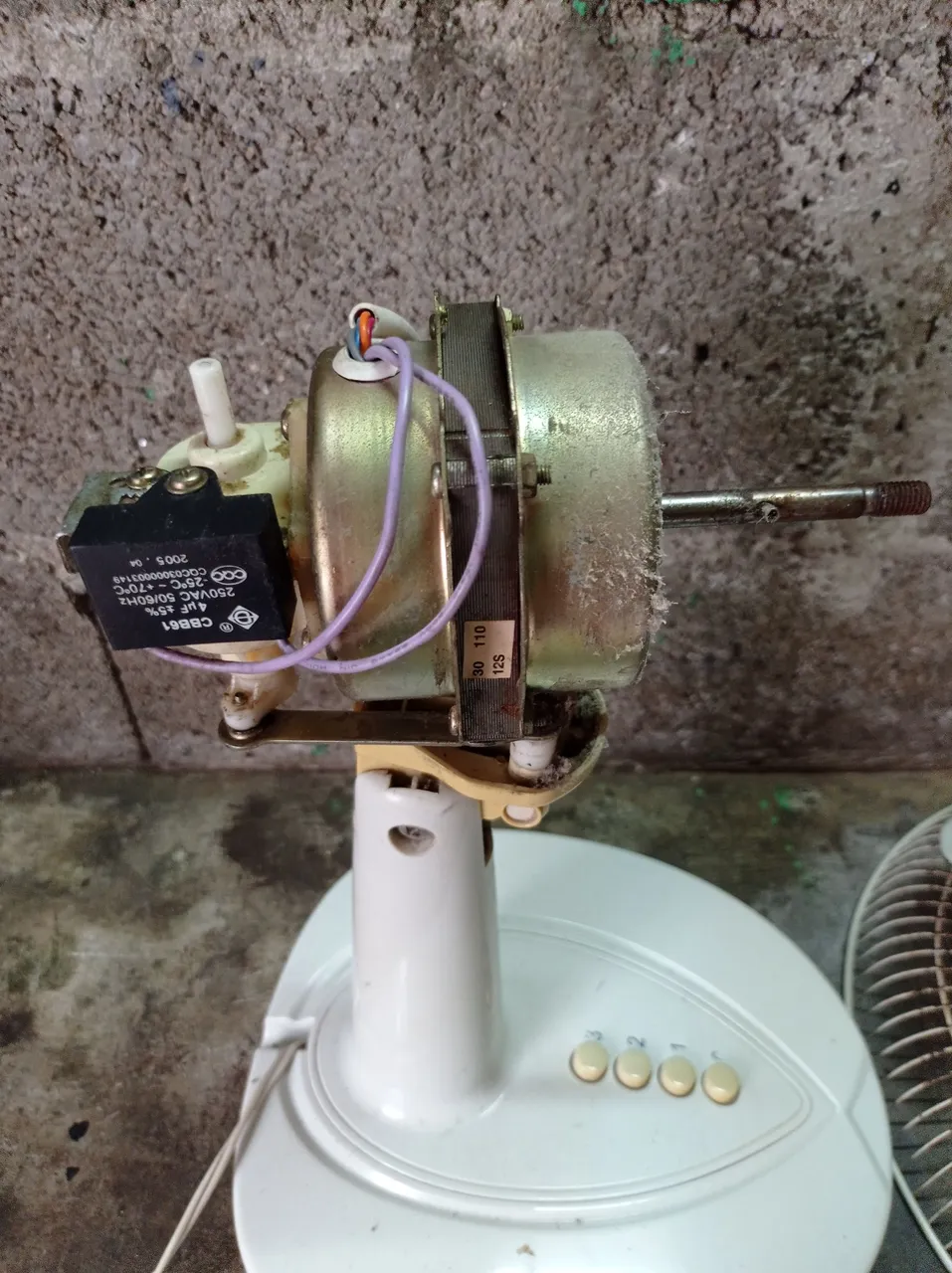

Upon discovering the engine, it is evident that it has not been serviced for quite some time.
It was necessary to dust it off a bit to continue with the disassembly 😂.

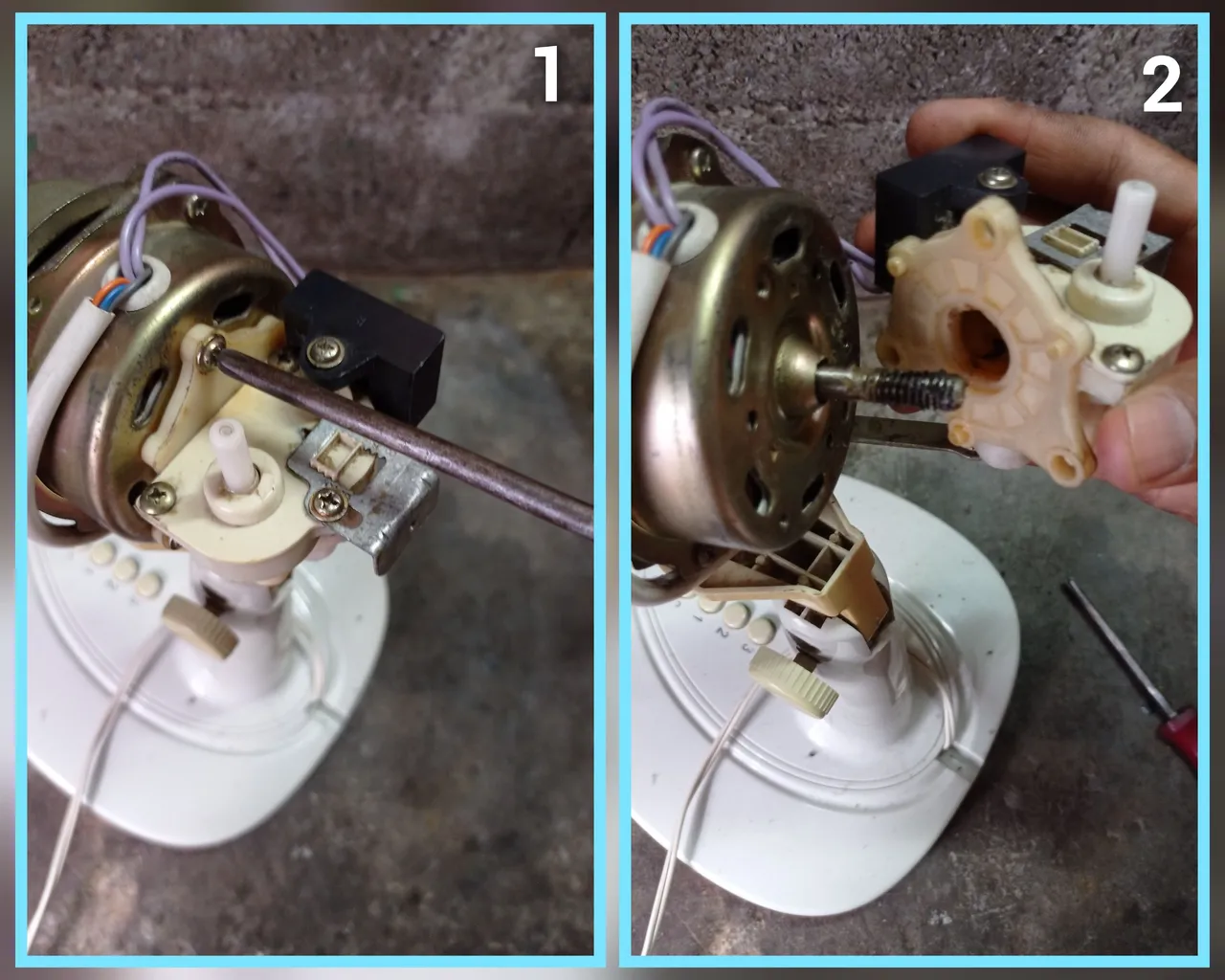

1-Remove the screws that fix the system of gears that facilitates the rotation of the fan.
2- Extract outwards.

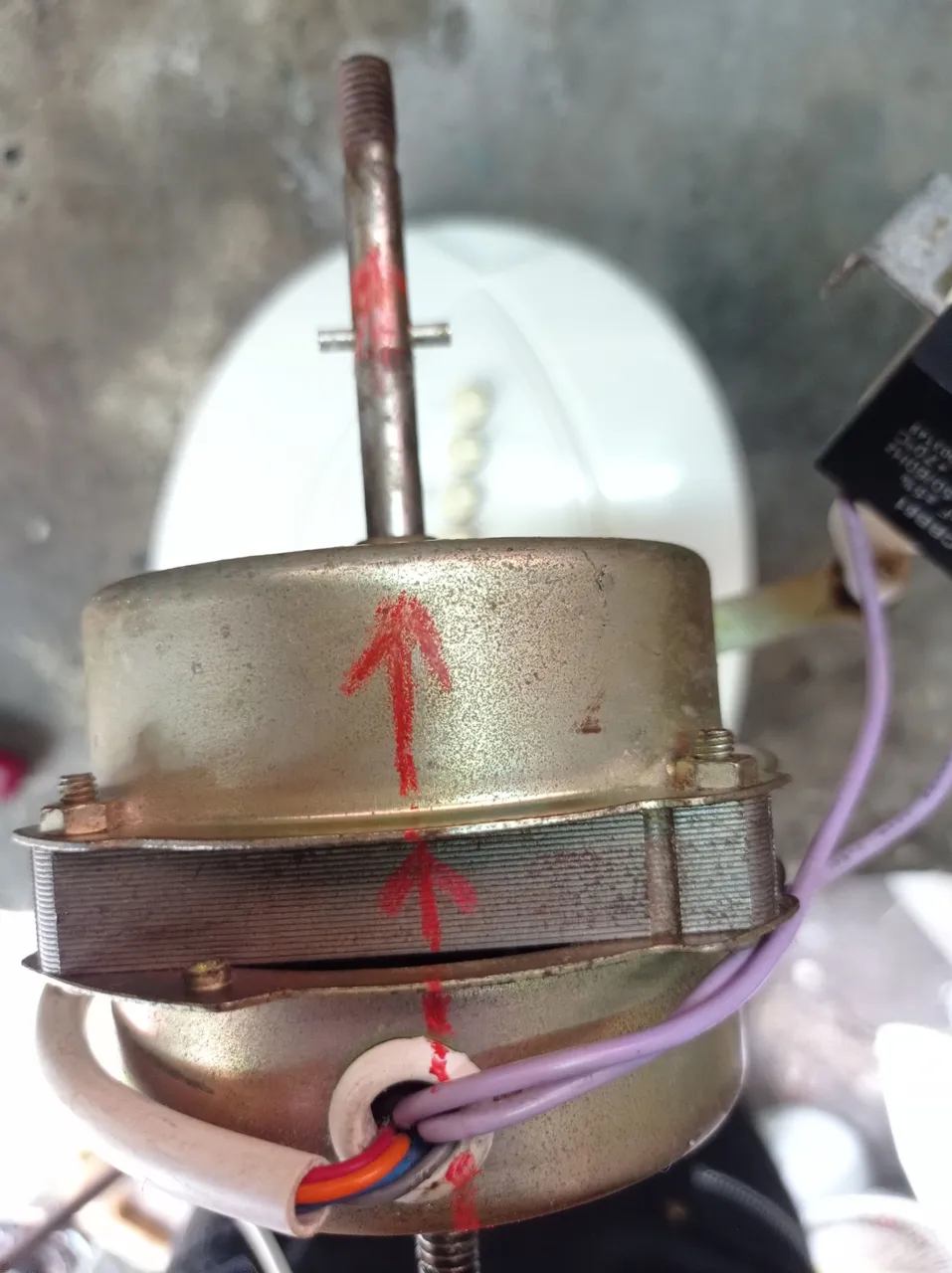

Before disassembling the metal casing that protects the stator and the rotor, it is convenient to make a mark as shown in the image, in order to place the parts exactly where they were before disassembly.

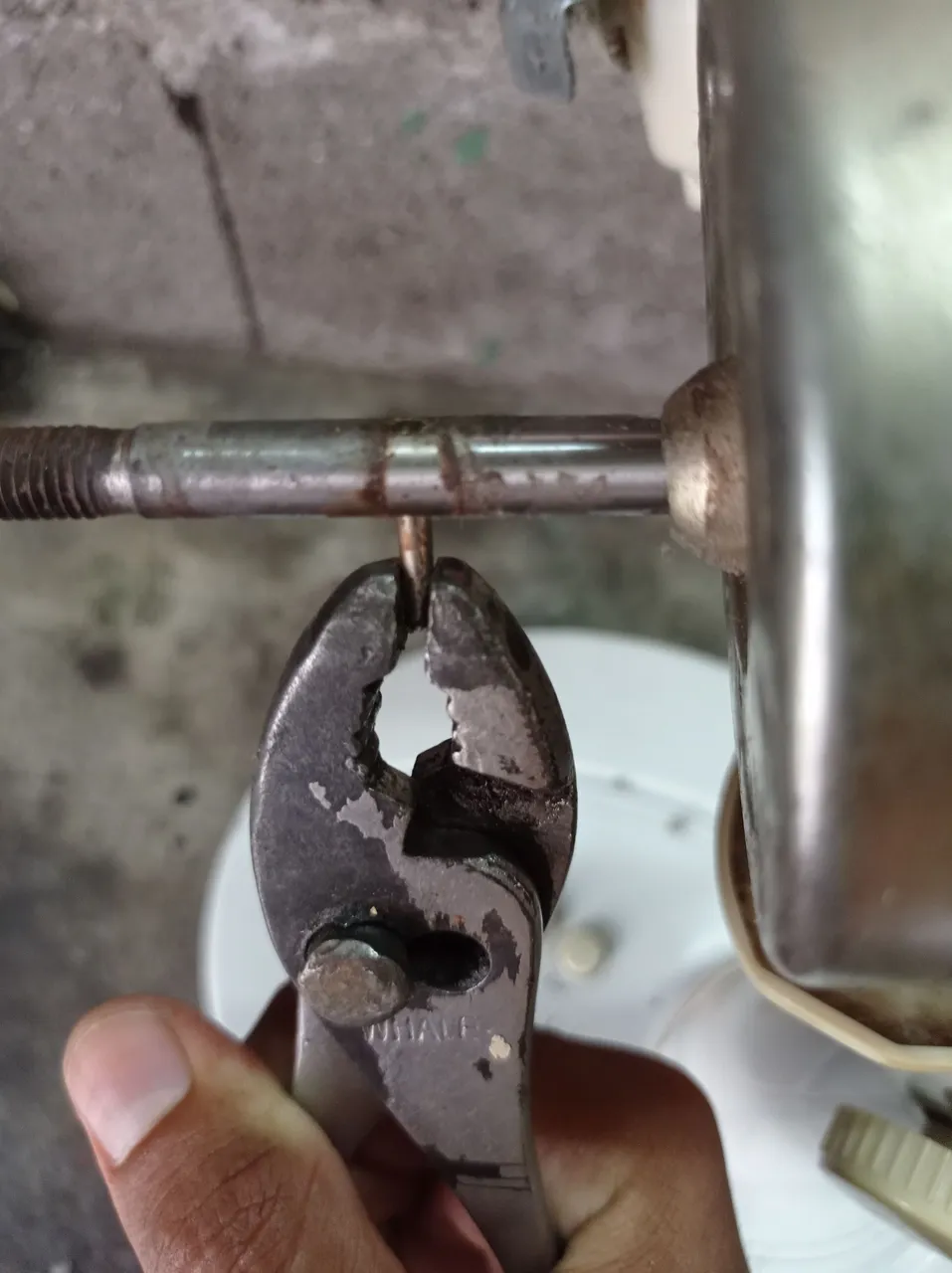

With the help of the pliers extract the pin shown in the picture

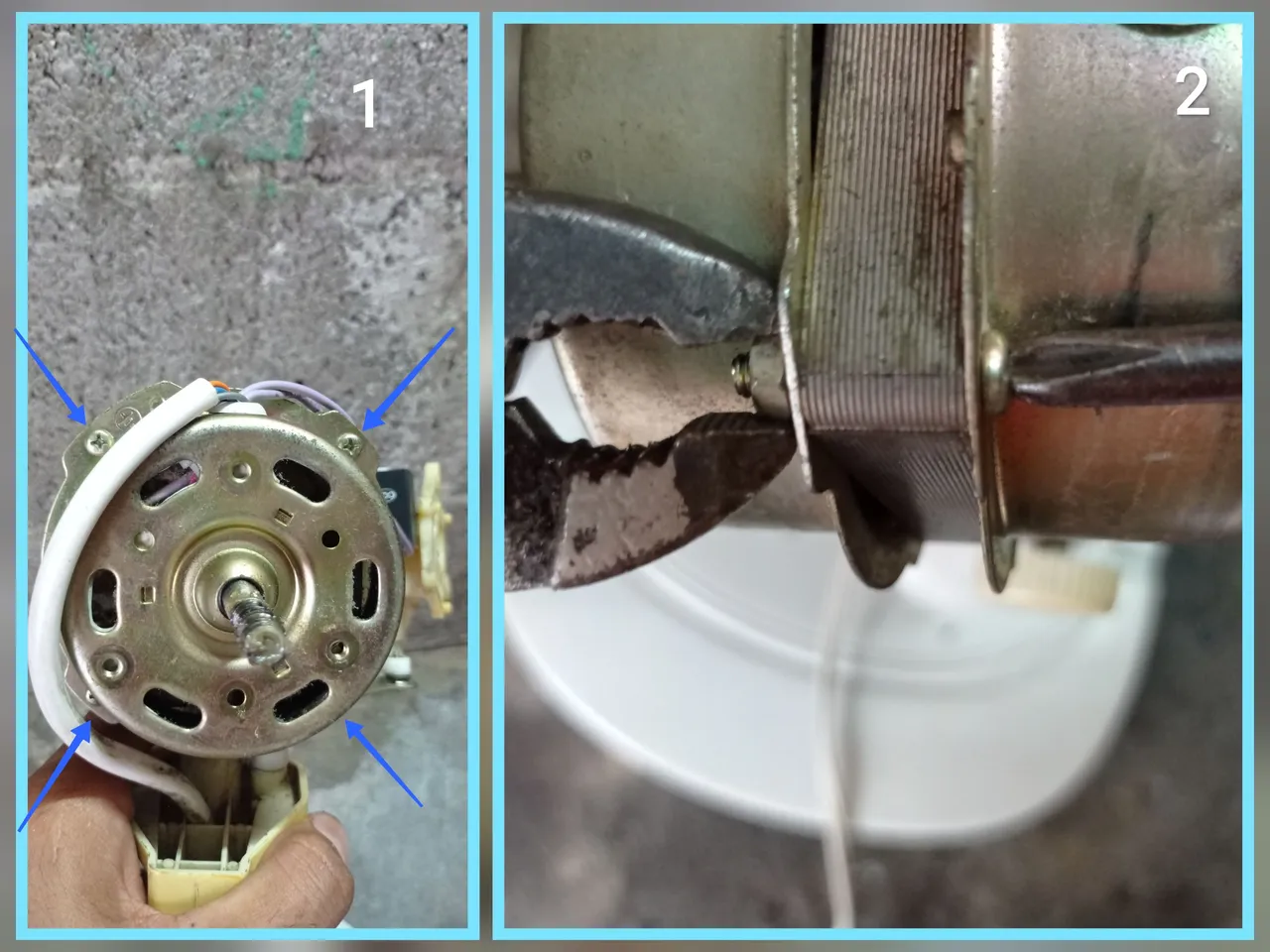

1-Screws to be removed with the aid of a screwdriver and pliers.
2-Extraction of screws.

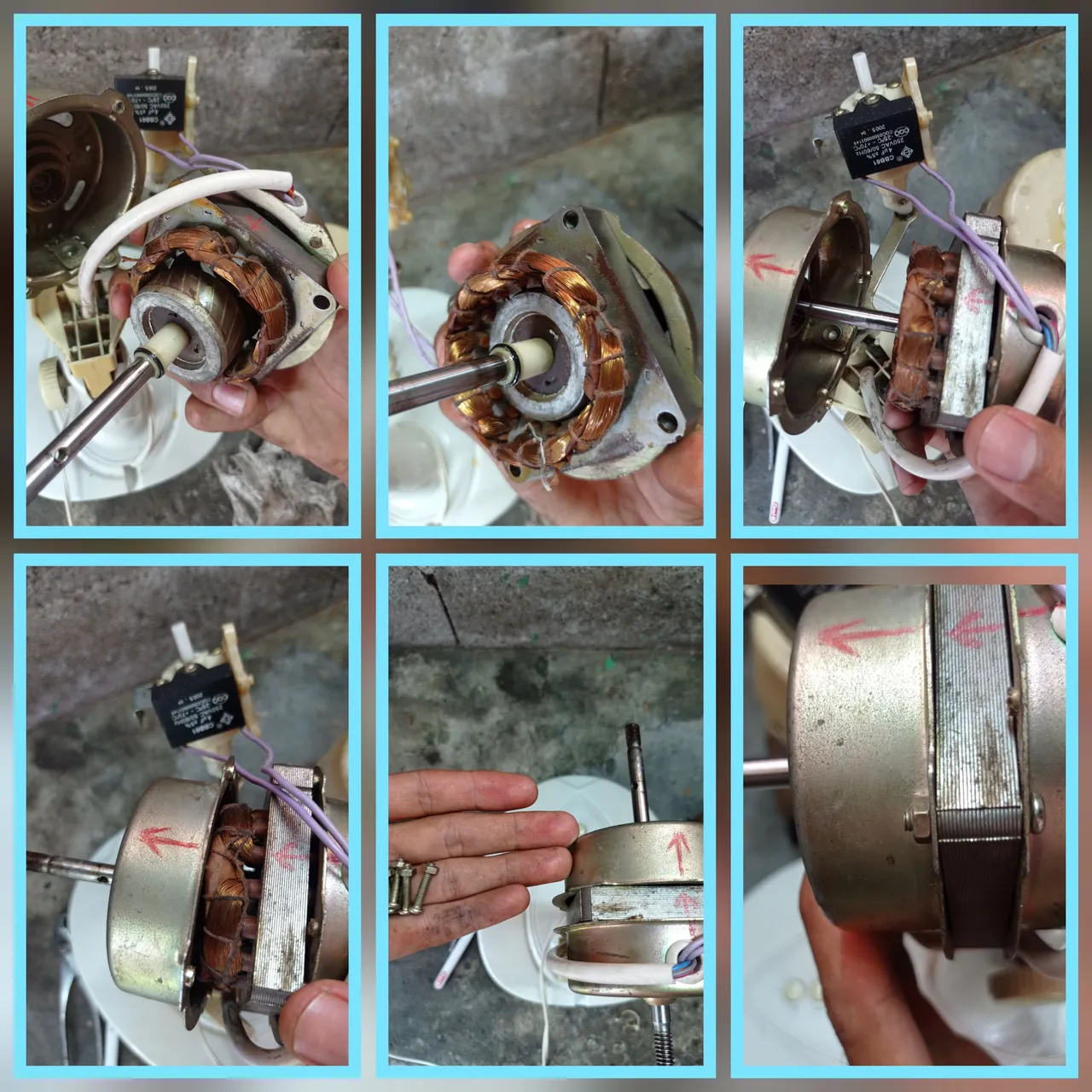

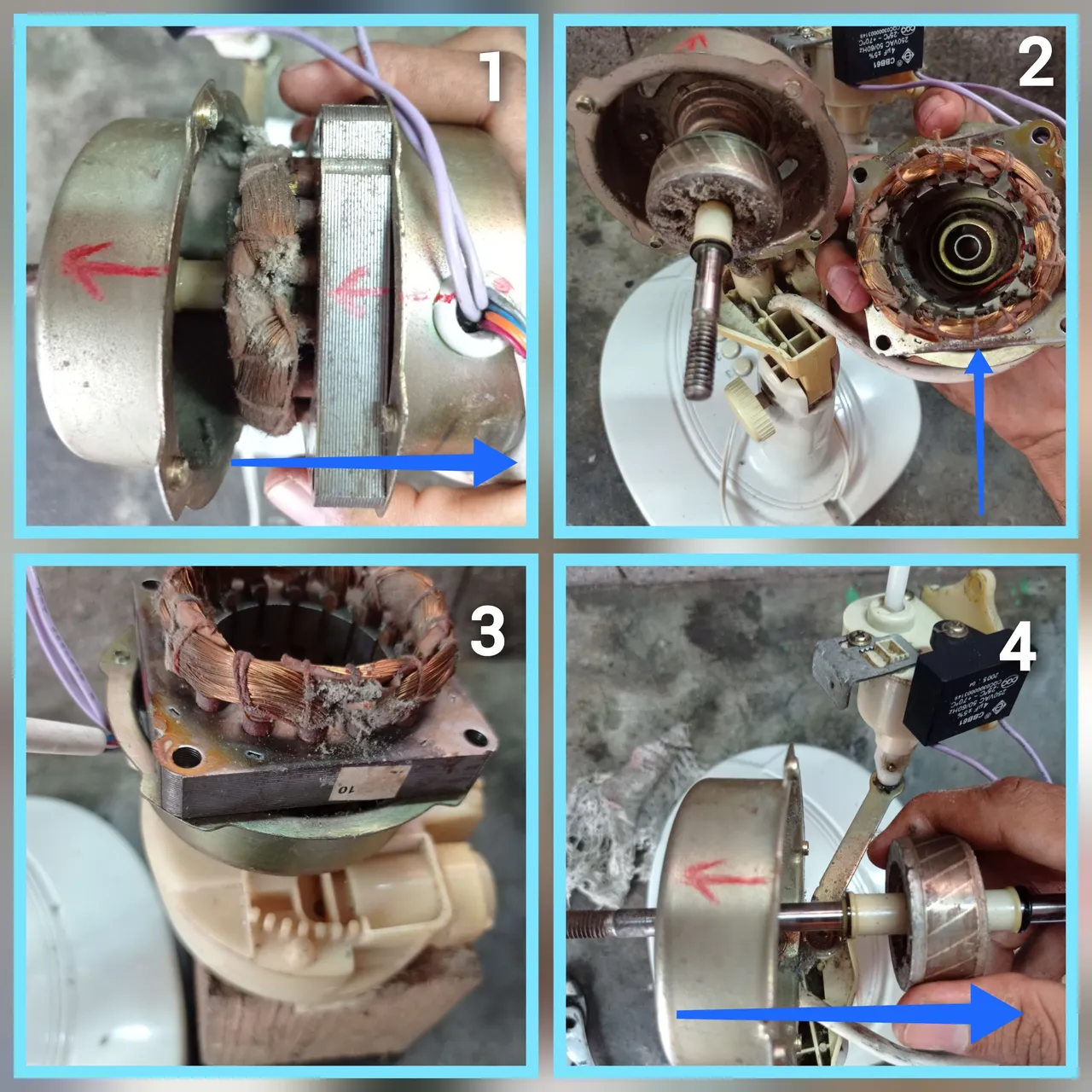

1-Separate the pieces in the direction indicated by the arrow, and always holding the back cover together with the stator, as shown in the picture, avoiding damaging the winding.
2- Keep the two pieces together (stator and back cover), avoiding tensioning the wires that connect to the winding.
3- Place both parts on a support to avoid hanging and tensioning the wires.
4-Remove the rotor in the direction indicated by the arrow.

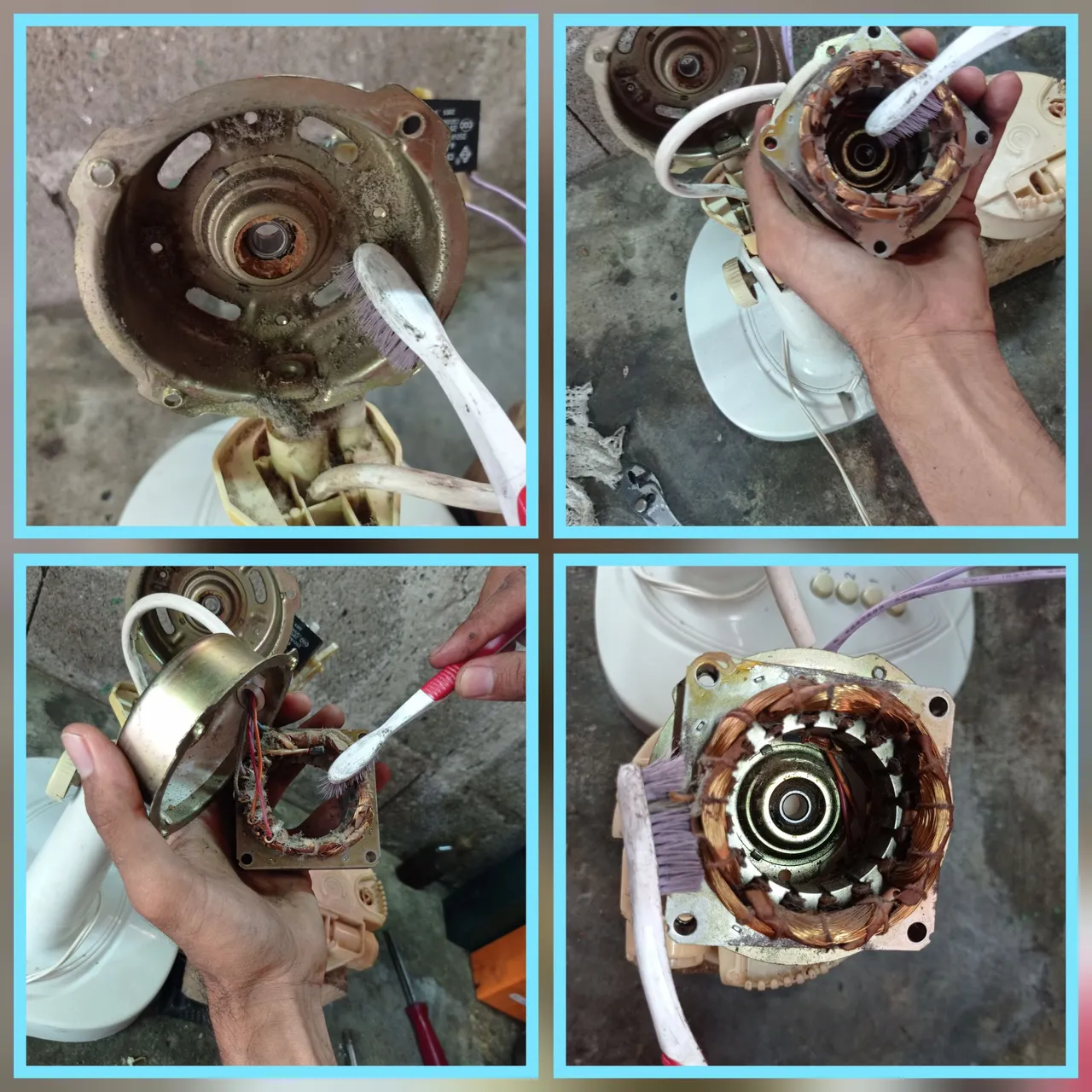

After having the pieces separated, with the help of a toothbrush, clean all the areas where there is dust, as shown in the images, it is of vital importance that this process is done with extreme care not to break one of the fine wires of the winding.

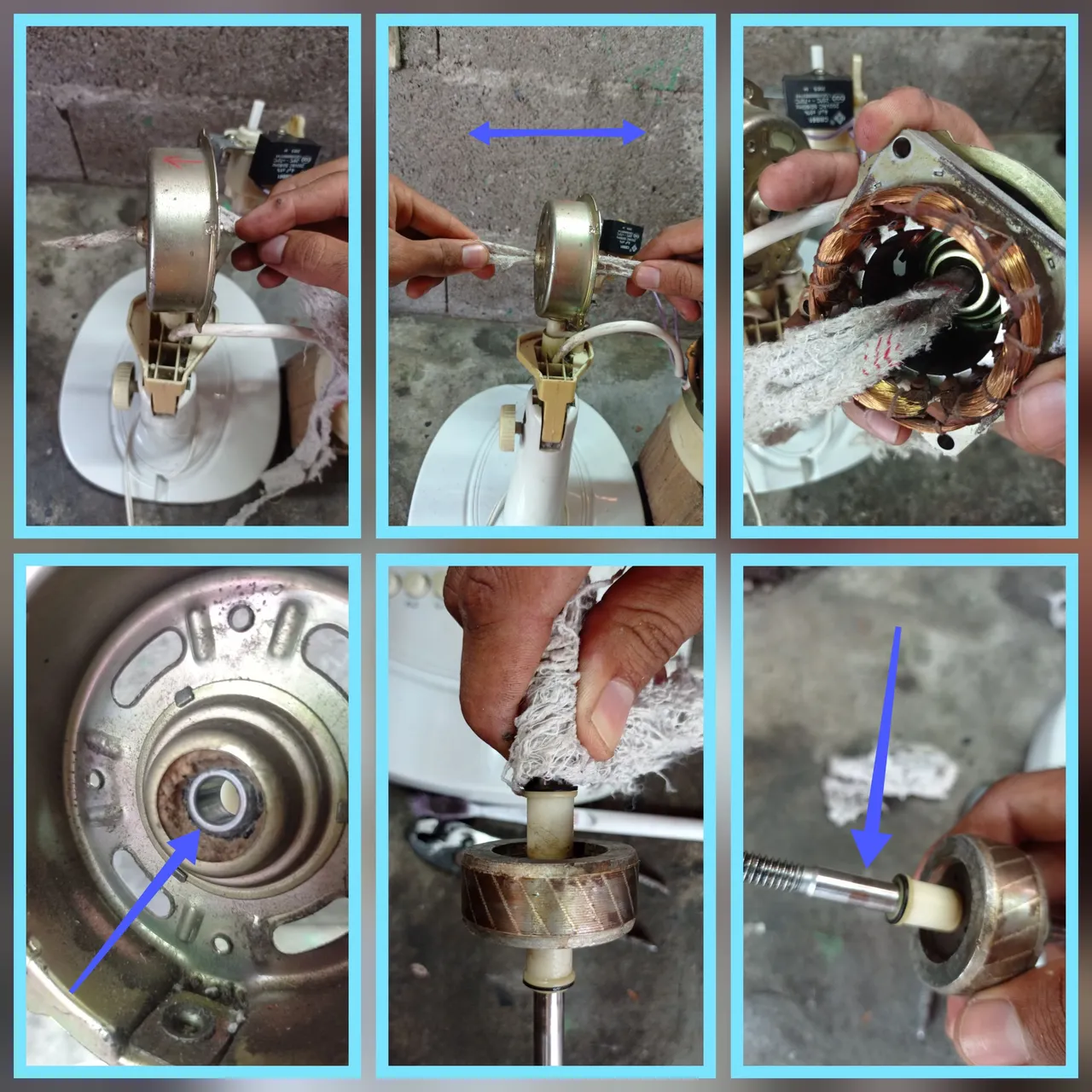

With the help of the piece of cloth, clean the bushings by rubbing in both directions as shown by the arrows in the second image of the collage, repeat the process until they are well polished inside, this process is also applied to the rotor shaft at both ends.

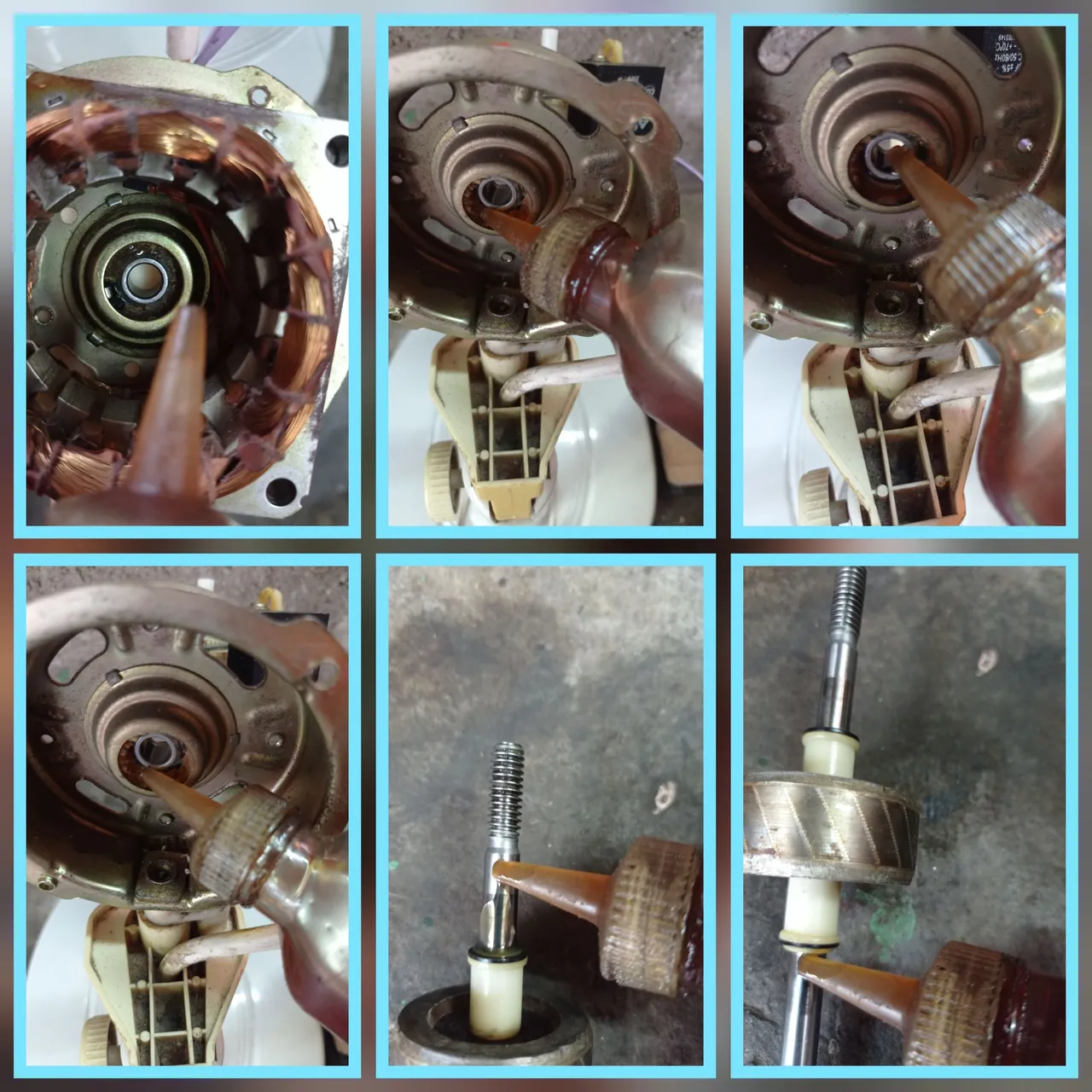

Once you have all the parts cleaned you should grease the bushings, the pads surrounding the bushings and the rotor shaft, as shown in the pictures of the collage above. For this you should use a thin oil, never use solid grease as I have seen in other occasions, because the rotor will end up blocked in the bushings after a couple of days working.
With the parts cleaned and lubricated, it's time to assemble.

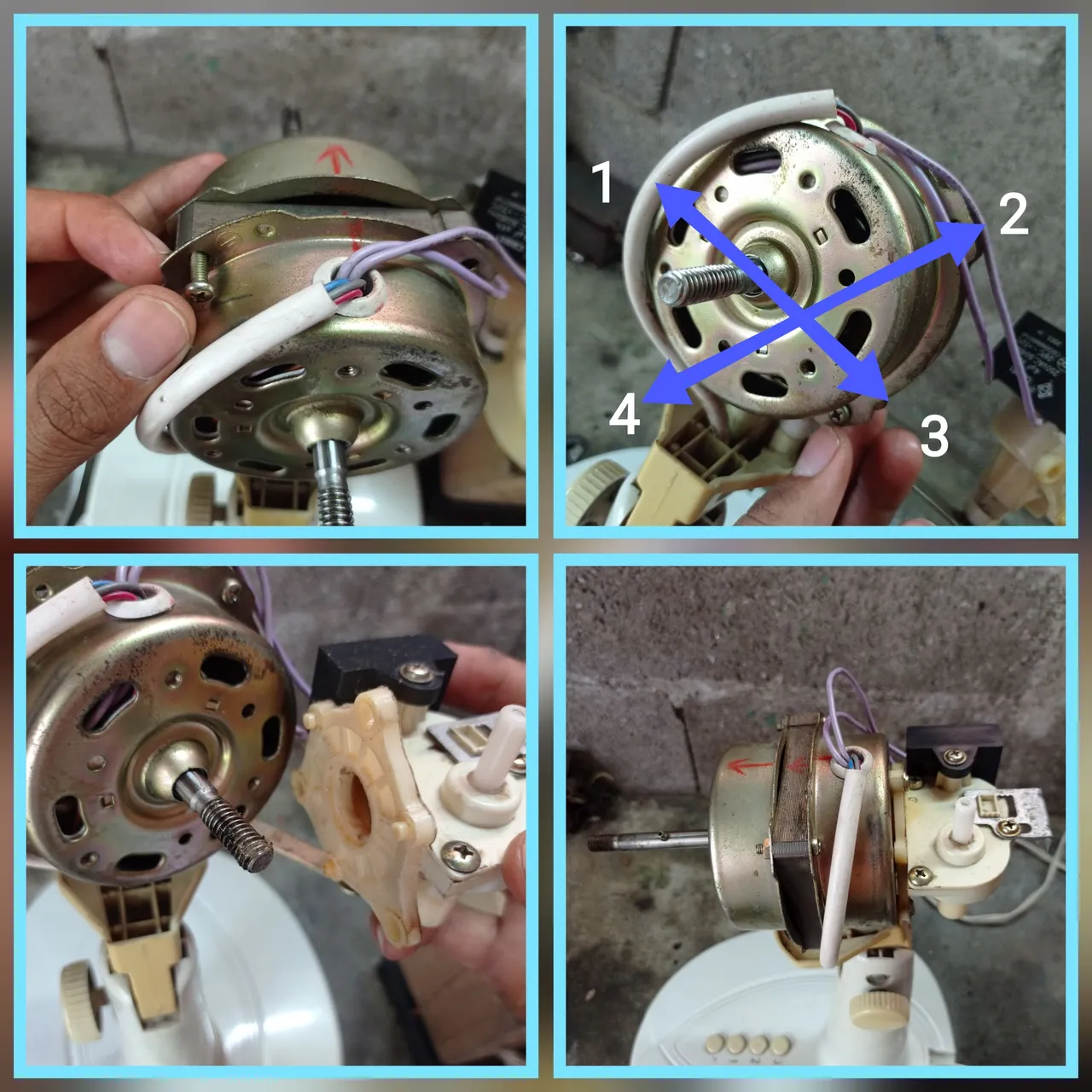

We put the rotor back in place so that it is exactly as it was before removing it, then the pieces are joined by matching them so that they are aligned, for this we rely on the marks that were made at the beginning with the colored pencil, it is essential that they are well aligned and without visible gaps between them, as this ensures that the engine works again, because if they are not aligned, or do not fit well with each other to put the screws, the engine will not work.
We place the screws with their nuts, and we tighten little by little the screws in a crossed pattern, for example 1--3 and 2--4, as shown in the second image of the collage, with this we guarantee that the pieces are aligned and well adjusted, we finish assembling the other pieces exactly as we disassembled them but doing the inverse process.

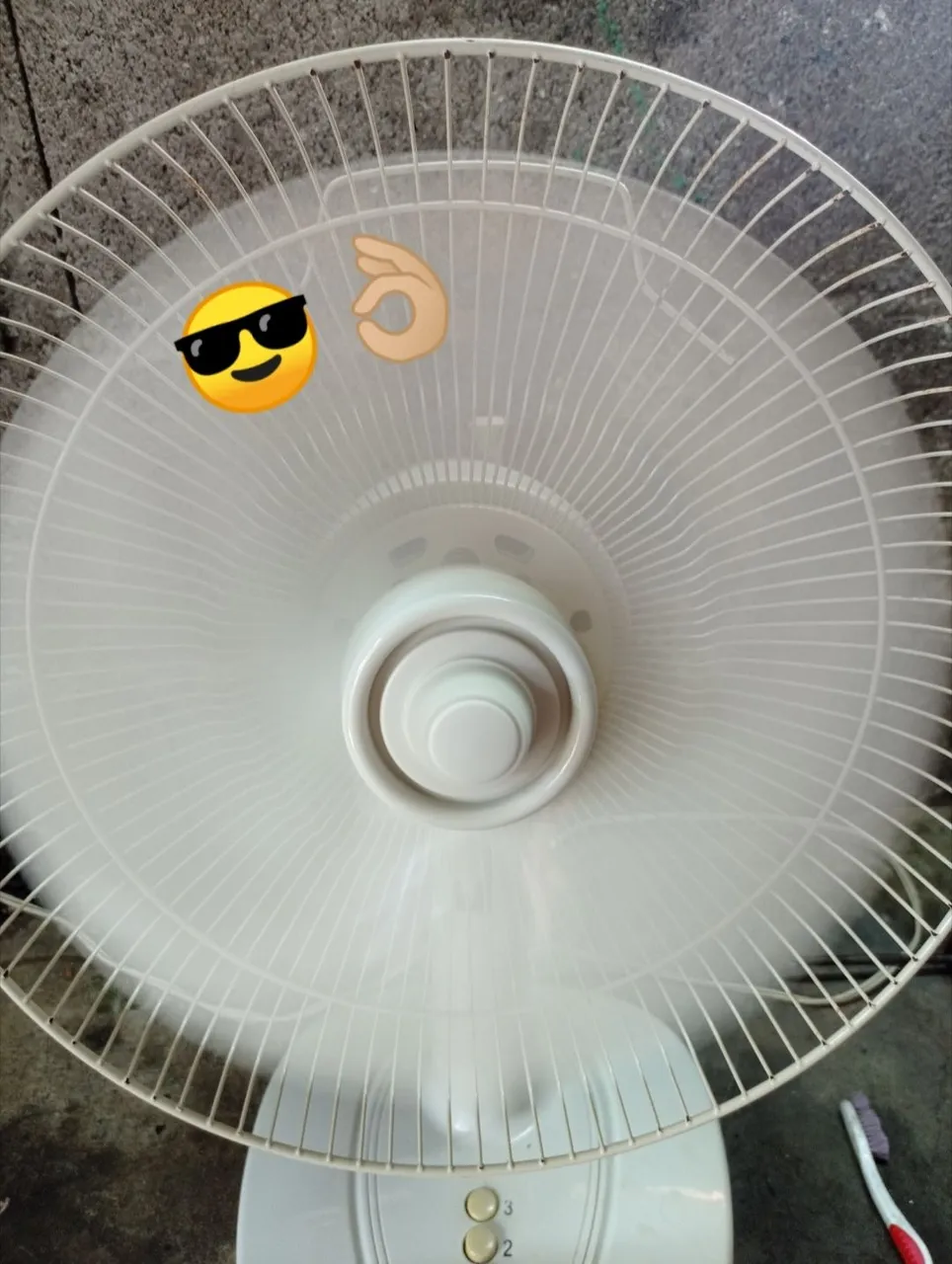

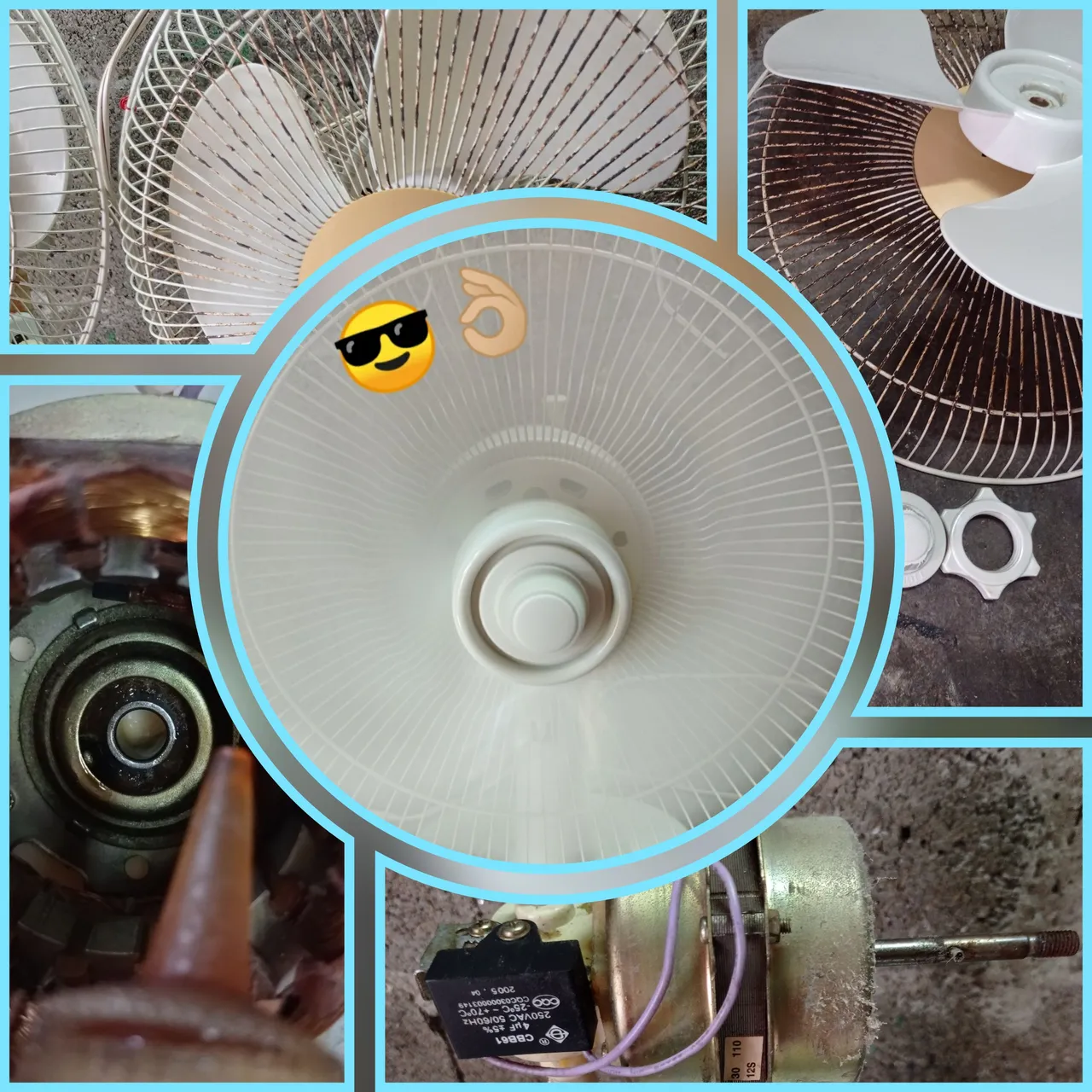

FINAL RESULT
Ready to freshen up
Note: This type of maintenance is of vital importance if we want to increase the useful life of the equipment, and the frequency with which it should be given depends on the place where you live, particularly I give it every three or four months, because my house is in a place where the level of dust in the environment is considerable.
