Buenas noches bienvenidos sean todos a mi blog👋. Espero se encuentren muy bien de salud, hoy Quiero mostrar este trabajo
Good night, welcome everyone to my blog👋. I hope you are in very good health, today I want Show me this work
Hoy les quiero enseñar como hacer un adaptador para montar una caja Eaton fuller ya que esta cachicamera no es de la misma caída del motor Jac debido a eso tenemos que hacer un adaptador para poder montar esa caja que queremos. Buscamos una plancha de 1cm de grosor ya que es una caja más pesada y como es motor a gasoil vibra mucho
Today I want to show you how to make an adapter to mount an Eaton fuller box since this cachicamera is not from the same drop as the Jac motor because of that we have to make an adapter to be able to mount that box that we want. We are looking for a 1cm thick plate since it is a heavier box and since it is a diesel engine it vibrates a lot
Le buscamos el centro a la Lámina para marcar la circunferencia que queremos después de eso volvemos a marcar otra circunferencia para que el dueño de la pieza que estamos haciendo la lleve a picar con oxicorte ya que mi taller no cuenta con ese recurso
We look for the center of the Sheet to mark the circumference that we want, after that we mark another circumference again so that the owner of the piece we are making can take it to cut with oxyfuel since my workshop does not have that resource

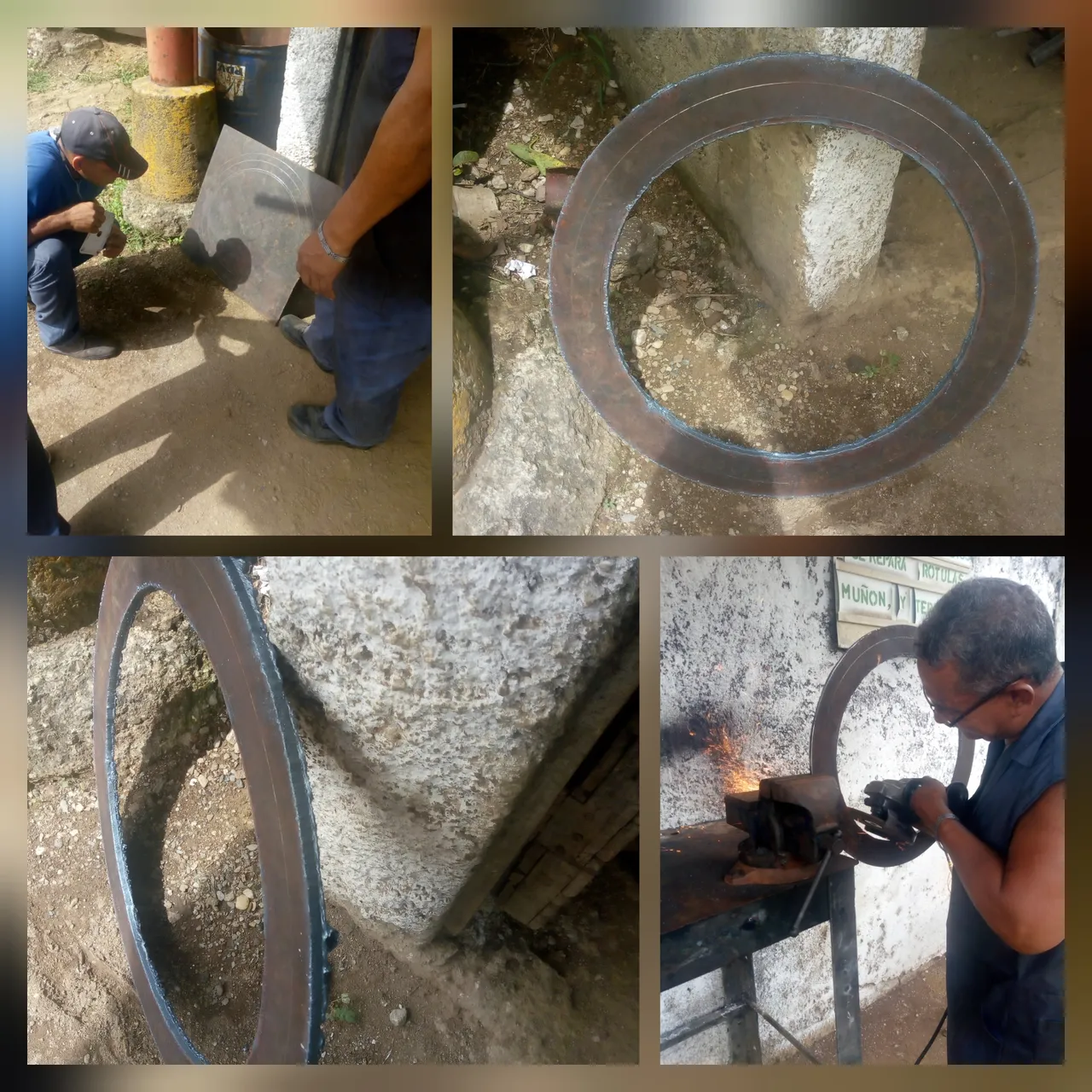

Acá tengo la pieza del dueño que se va a llevar con todas las medidas que necesito gracias a Dios la pudieron picar y tengo la circunferencia que necesito le limpio toda la escoria que le dejo el soplete con mi esmeril
Here I have the piece of the owner that is going to take with all the measures that I need thank God they were able to chop it and I have the circumference that I need I clean all the slag that the torch left with my emery

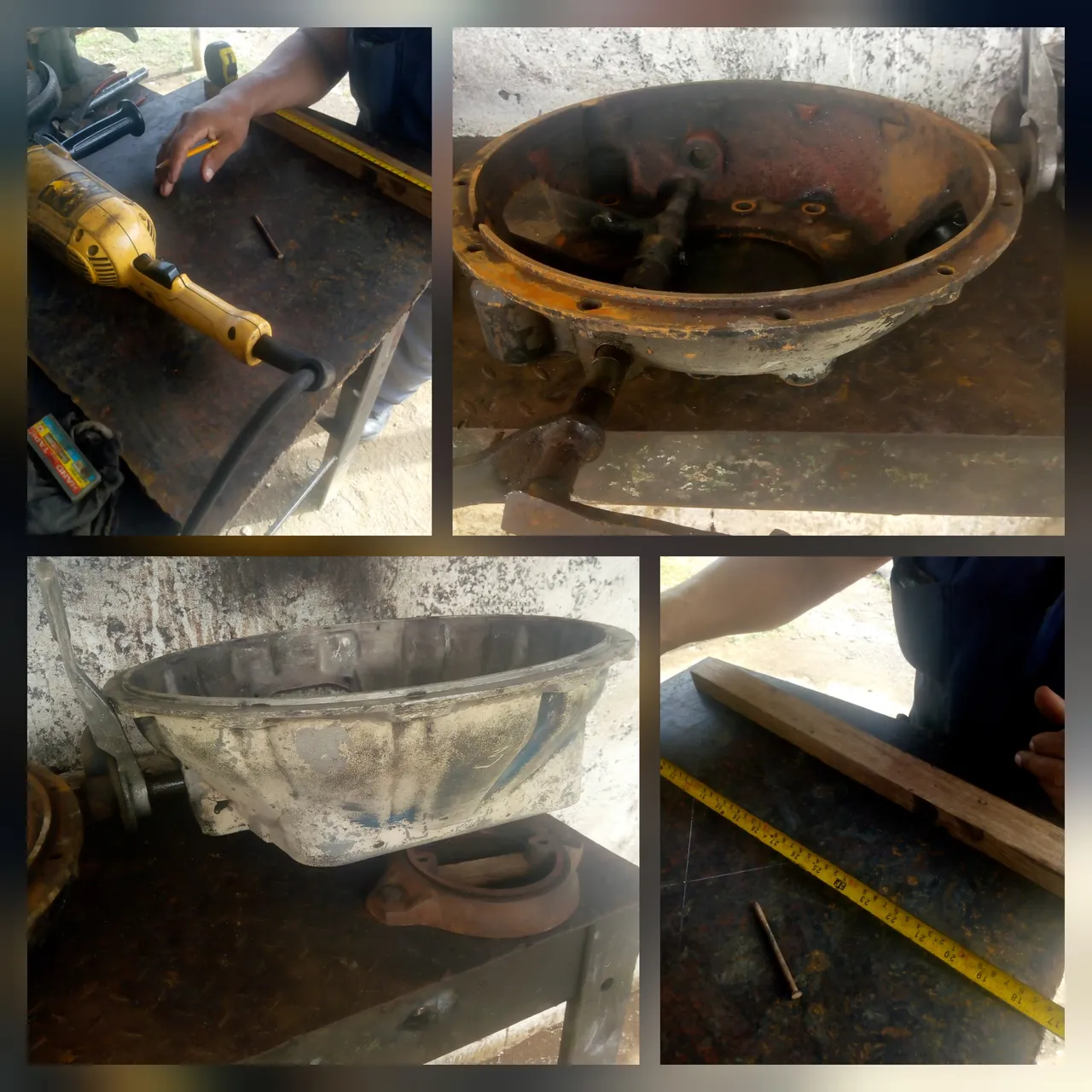

Les muestro la cachicama del motor original de Jac debemos marcar los 12 agujeros para poder abrirlo correctamente
I show you the cachicama of Jac's original engine we must mark the 12 holes to be able to open it correctly

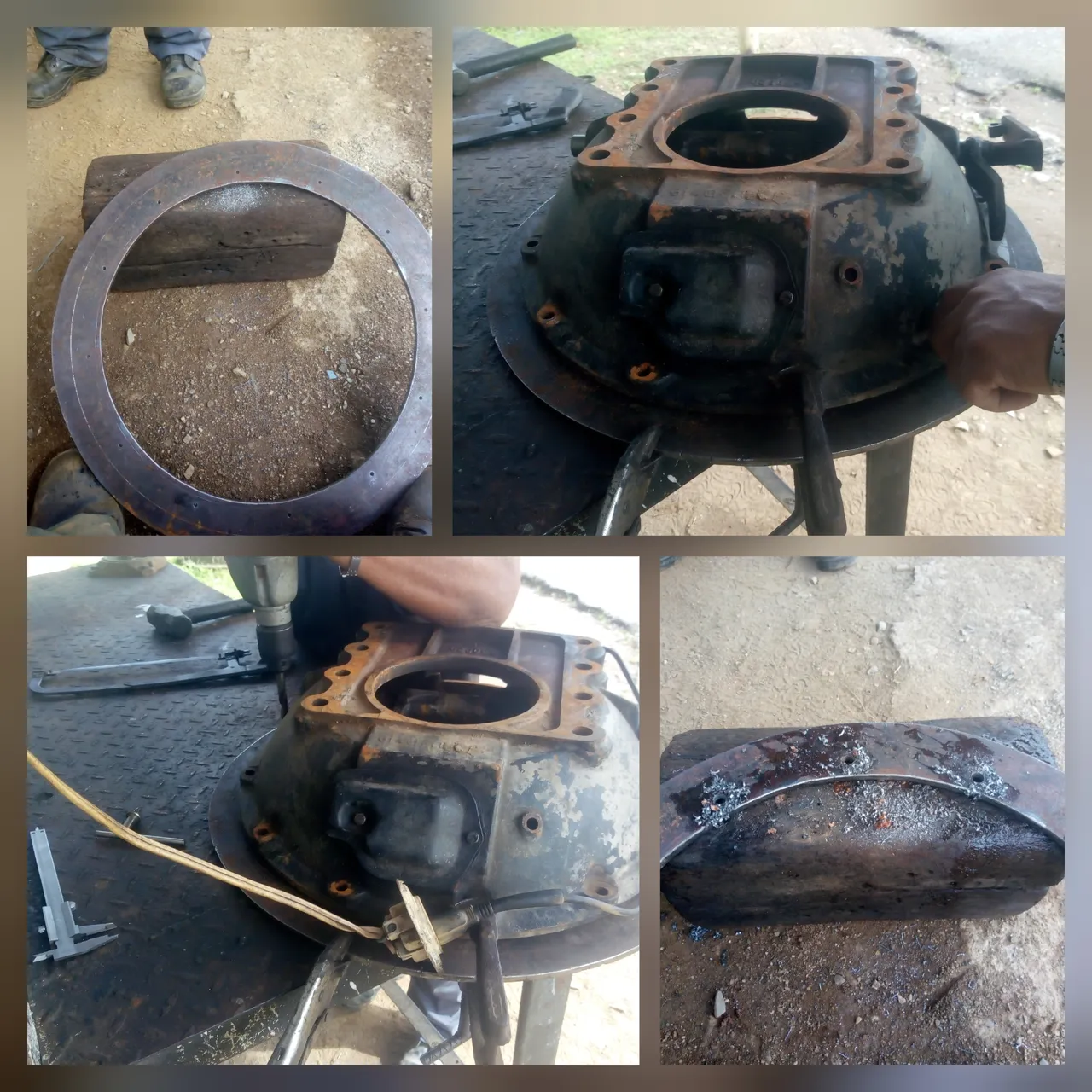

Una vez hecho los 12 agujeros buscamos la cachicamera de la caja fuller centramos todo y con prensas marcamos con una mecha exactamente en los agujeros de la cachicamera para que todo quede bien céntrico y no haya problema al montar la caja
Once the 12 holes have been made, we look for the fuller box cachicamera, we center everything and with presses we mark with a wick exactly in the cachicamera holes so that everything is well centered and there is no problem when assembling the box

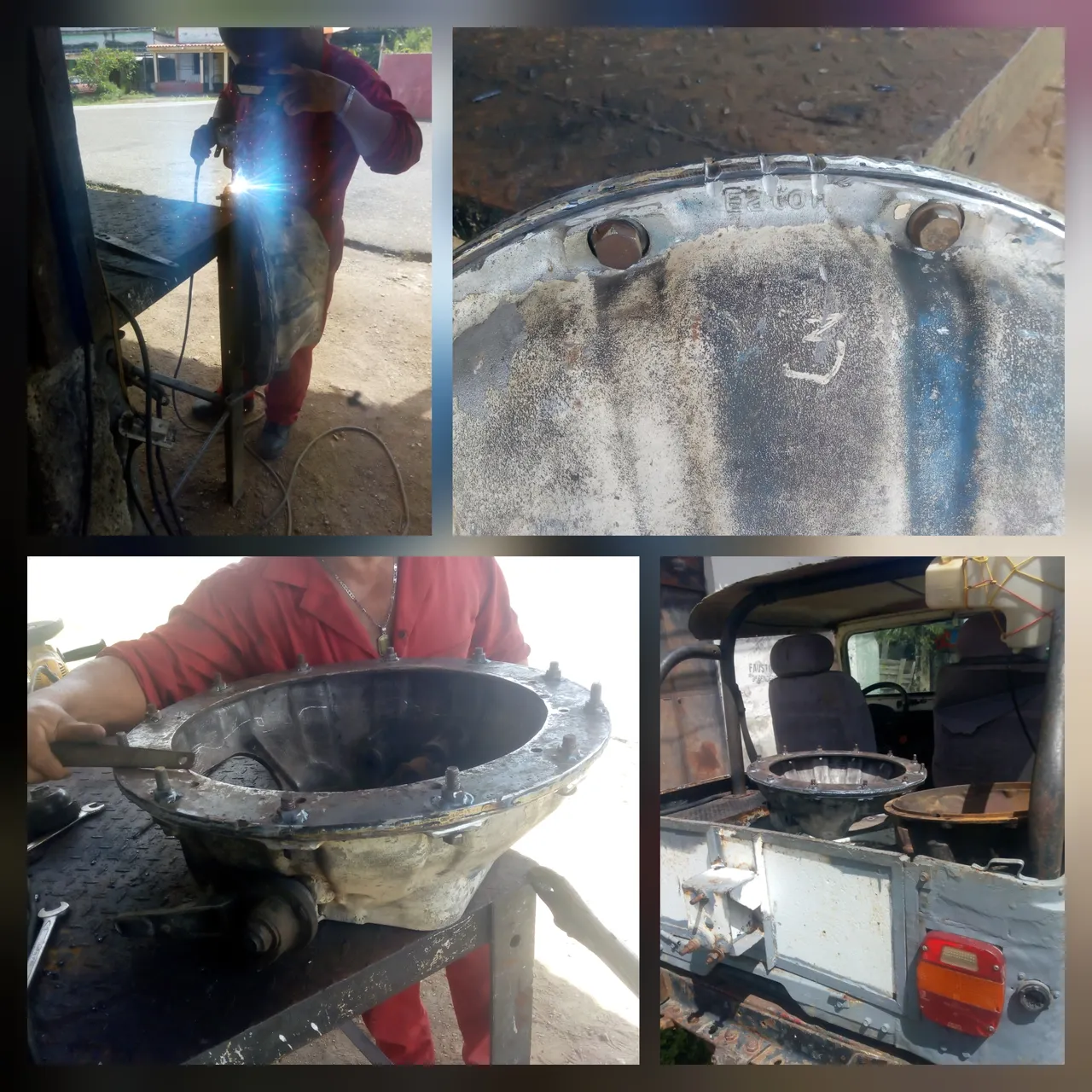

Como pueden observar abrimos todos los agujeros de la cachicamera de la caja fuller le colocamos los 12 tornillos que aguantara la caja como tal para soldarlo al adaptador y tener comodidad a la hora de montar la caja
As you can see, we open all the holes of the fuller box cachicamera and we put the 12 screws that will hold the box as such to weld it to the adapter and have comfort when assembling the box.

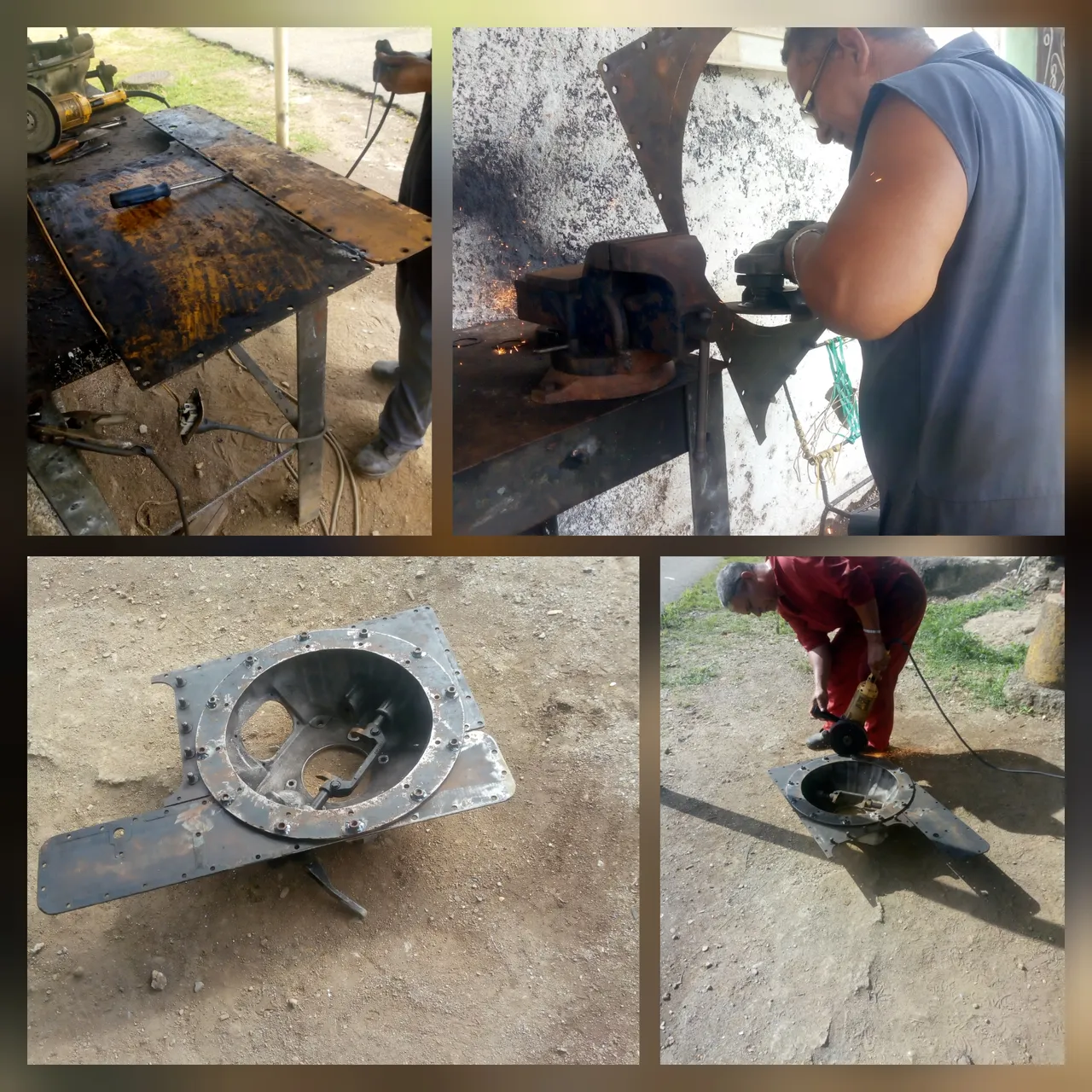

Como el adaptador que hicimos no nos dio la altura necesaria buscamos una Lámina de 1/4 de pulgada y sacamos una circunferencia prácticamente igual a la que habíamos hecho para que tuviera el alto que estábamos buscando. Como pueden notar tenemos 24 orificios por todo lo que quedan de la parte de adentro irán sujeto en la parte trasera donde iba ubicado el motor original de Jac osea la cachicama
Since the adapter we made did not give us the necessary height, we looked for a 1/4-inch sheet and we obtained a circumference practically the same as the one we had made so that it would have the height we were looking for. As you can see we have 24 holes for everything that remains from the inside will be attached to the back where Jac's original engine was located, that is, the cachicama

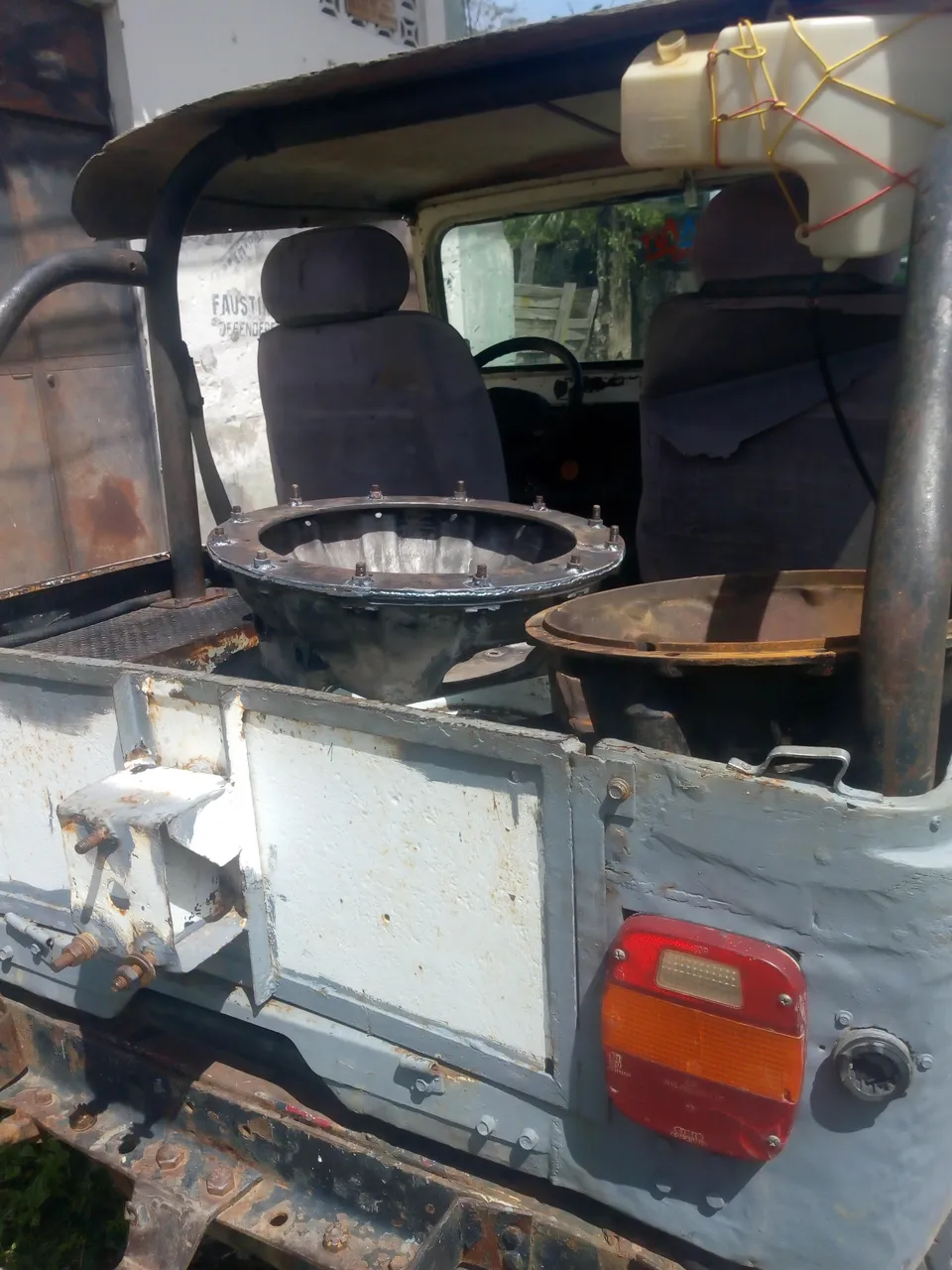

Aca terminamos de soldar la dos circunferencia que hicimos como pueden ver en el vehículo tenemos dos cachicamas la más pequeña es la del motor Jac original y la más grande es donde va ubicada el adaptador que hicimos por lo tanto ya la del Jac original no la vamos a usar. Gracias a Dios se pudo hacer el adaptador
Here we finished welding the two circumferences that we made, as you can see in the vehicle, we have two cachicamas, the smallest is the original Jac motor and the largest is where the adapter that we made is located, therefore we are not going to the original Jac to use. Thank God the adapter could be made
