Saludos amantes de la tecnología, en mi ultima publicaciones en esta comunidad describí una de mis herramientas mas útiles, el multímetro. También quede con el compromiso de compartir en una nueva publicación como realizar algunas mediciones sencillas y otras un poco mas complejas, con la finalidad de colocar a disposición pequeños tips que sirvan, para la persona que tenga la necesidad de hacer una medición y no sepa cómo.
En verdad las mediciones más básicas son sencillas de hacer, como todos los de esta comunidad estoy seguro saben, la tecnología a medida que a avanzado a simplificado las cosas. Anteriormente un multímetro era analógico, y todas las escalas de medición se encontraban a la vista. Dependía de quien lo utilizara, saber que escala utilizar a la hora de medir algo en específico, pero con la llegada de la era digital, eso mas nunca fue un desafío.
Medir voltaje
También conocido como Tensión, no es más que la potencia eléctrica que da energía a los artefactos y dispositivos que usamos a diario. Se conocen dos voltajes, el alterno y el continuo, y se representan AC y DC respectivamente. Hay muchos detalles técnicos relacionados a el voltaje, pero basta con decir para simplificar, que el DC es el que se utiliza para los componentes mas pequeño que necesitan electricidad, y esta presente en las baterías, pero también es el resultado de la transformación del AC que se encuentra en las tomas de energía en nuestros hogares.

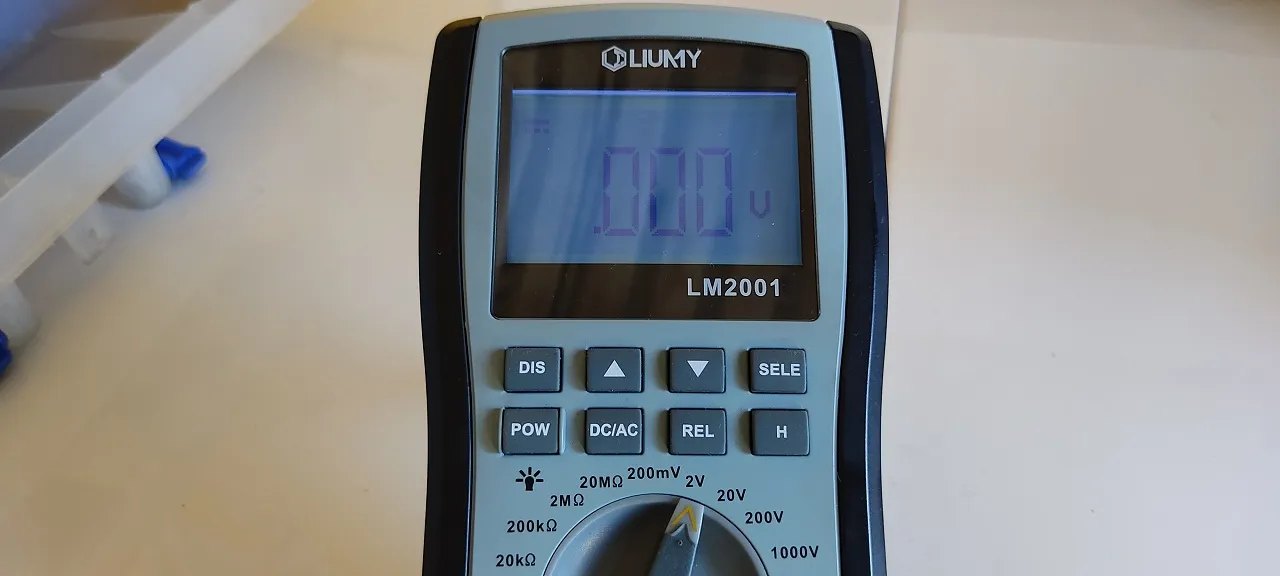

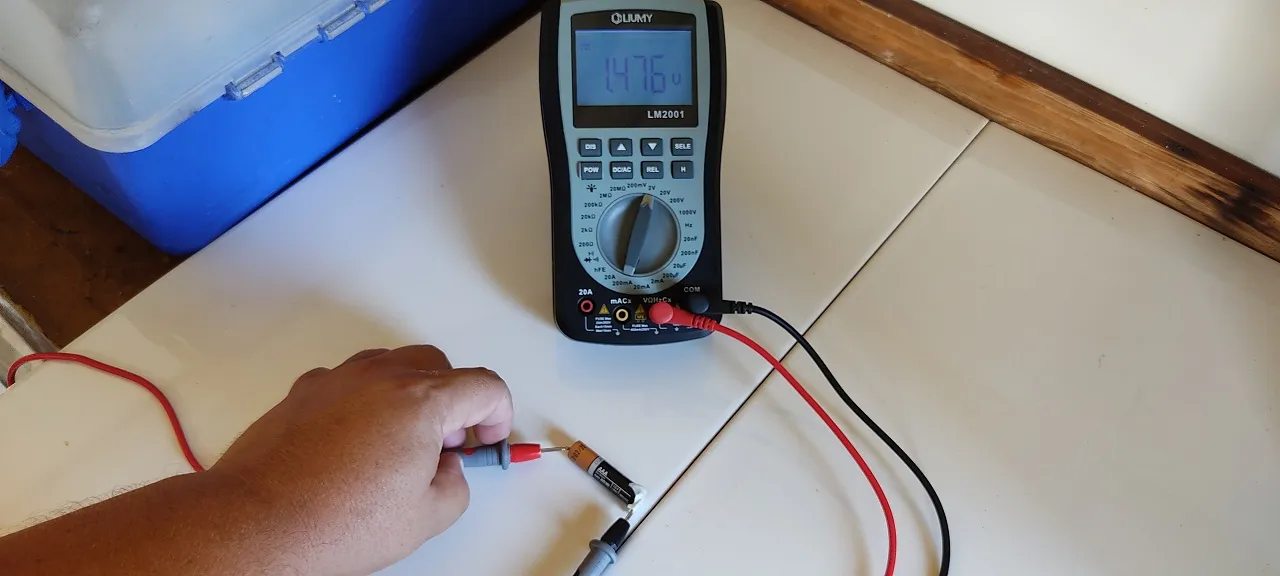

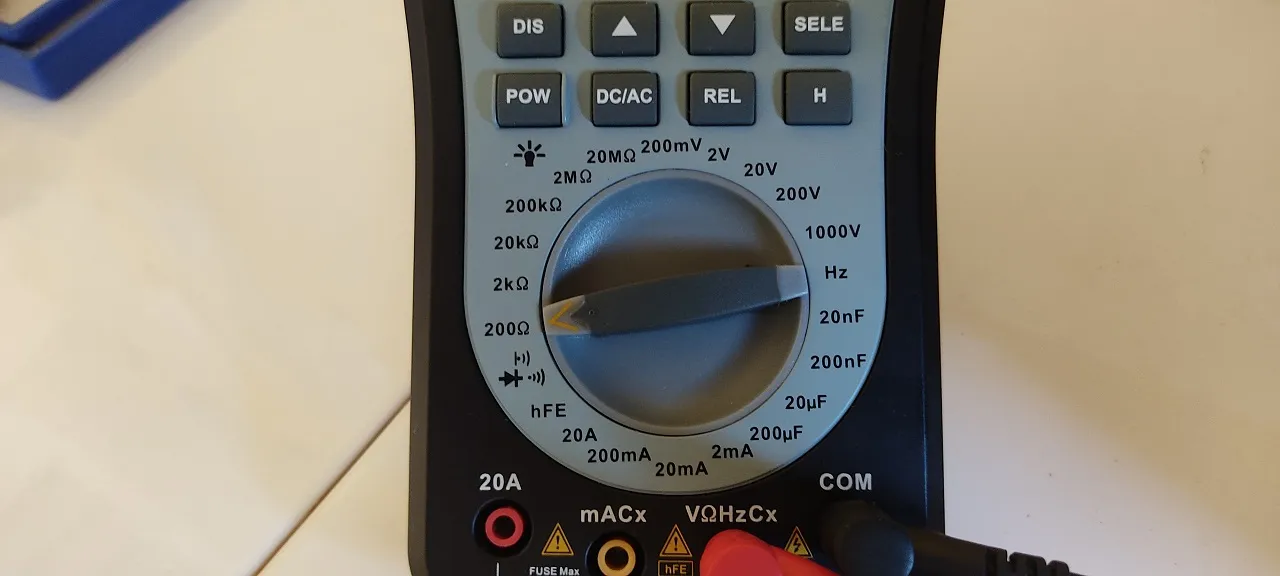

Acá usare como ejemplo la medición de una batería alcalina AAA cuyo voltaje es 1.5 Voltios DC. En el multímetro debemos ubicar el selector en la escala de voltaje, y asegurarnos que sea DC y dependiendo del instrumento, en el valor que esté por encima de lo que mediremos, en el mío debo colocarlo en 2V porque es la que mas se aproxima al valor nominal de la batería.
Continuidad, diodos y fusibles
Esta opción de medida es extremadamente útil para quienes trabajamos electrónica, me atrevo a decir que una de las mas utilizadas. Probar continuidad no es mas que comprobar que un componente eléctrico continúe siendo capaz de conducir corriente, los fusibles, por ejemplo, son componentes de protección contra alzas de corriente, que si superan su capacidad hacen corto circuito. Los diodos cumplen una función similar, pero más específicamente en que la corriente fluya en un solo sentido.

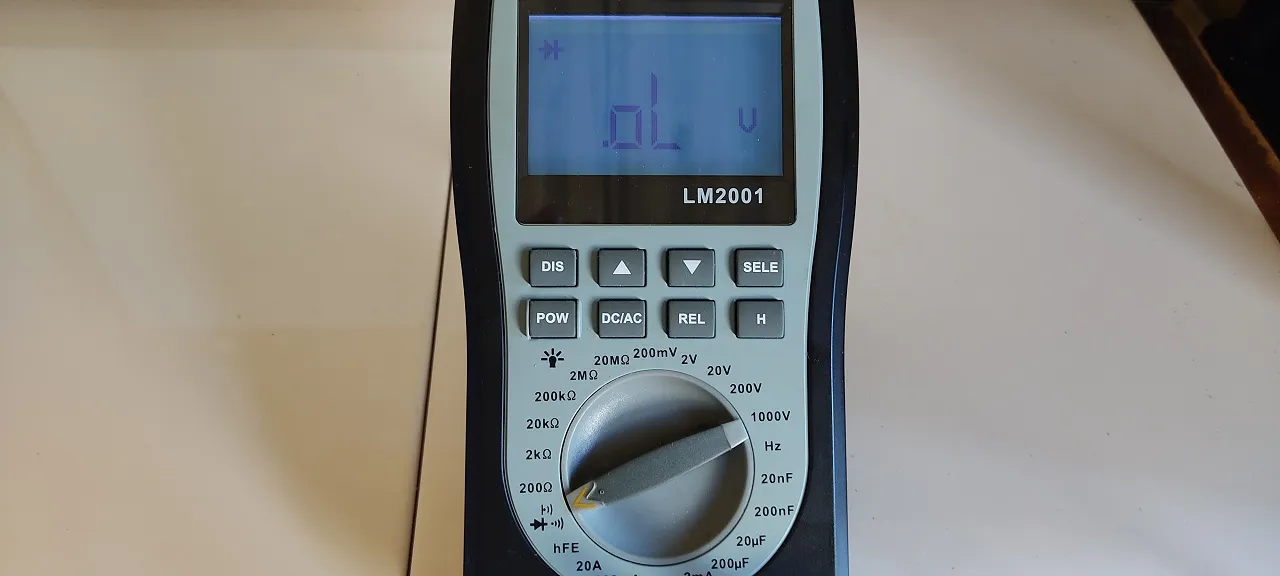

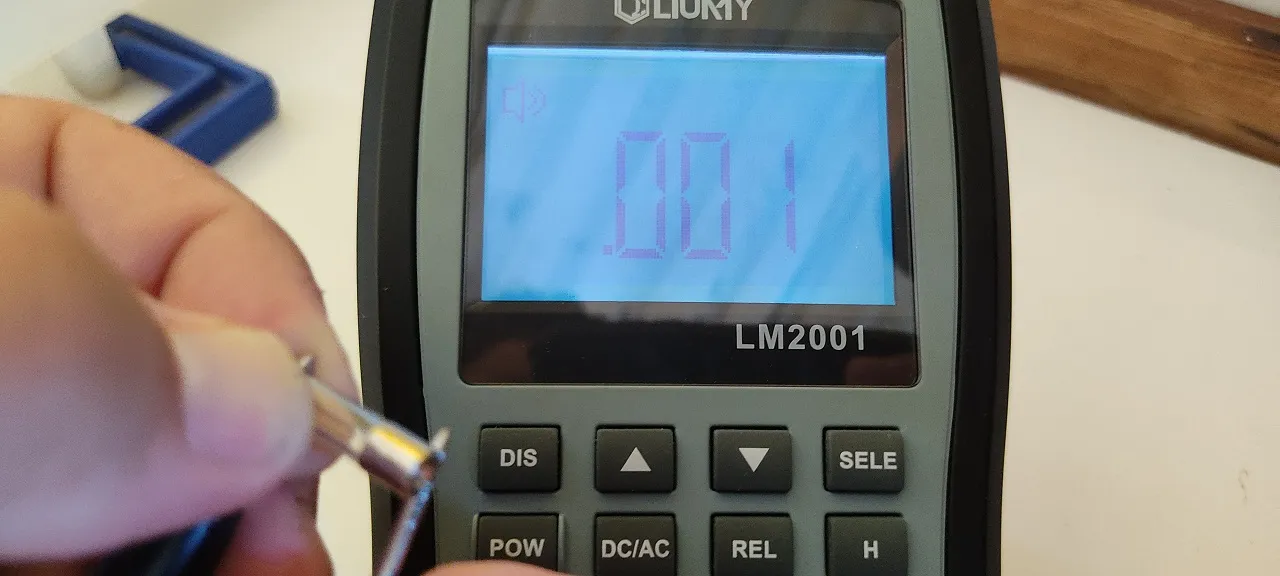

Como pueden observar en la imagen superior, así se representa el símbolo del diodo, y la mayoría de los multímetros están equipados con una pequeña bocina que suena si existe continuidad. En la siguiente imagen pueden observar como pruebo un pequeño fusible para saber si existe continuidad a través de su pequeño filamento interno.

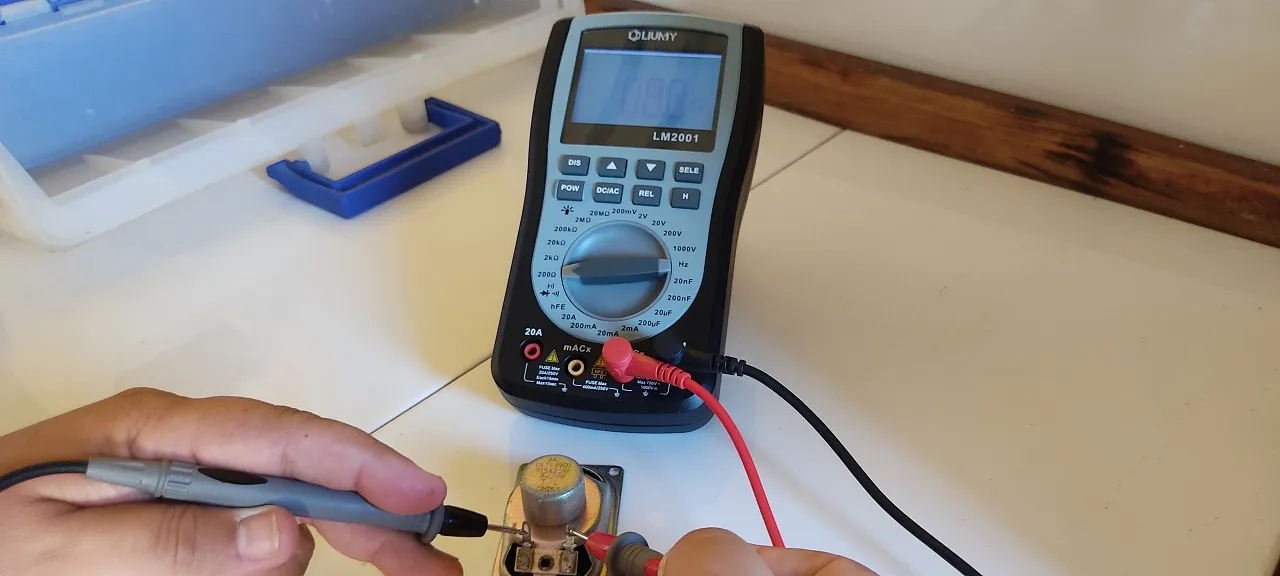

También con esta opción de medición es posible probar otros componentes eléctricos, debido a que, en esta posición, el multímetro entrega a través de sus puntas un pequeño voltaje, como lo pueden evidenciar en la prueba que hice a un display de 7 segmentos, ubicando la punta negativa en el neutro del display, y cerrando el circuito al tocar con la otra punta del multímetro los contactos de los segmentos para energizarlos y por ende iluminarlos.
Medir resistencia
Para quien trabaja con electrónica, medir una resistencia es algo común, para otros no lo será, pero es importante saber que la función de las resistencias en cualquier dispositivo electrónico es limitar la corriente que circula por sus distintas etapas. Las resistencias se miden en Ohm y se conoce también como impedancia. Otros componentes también tienen esta característica como son las cornetas o bocinas y un multímetro ayuda mucho a la hora de probar si no están defectuosas.

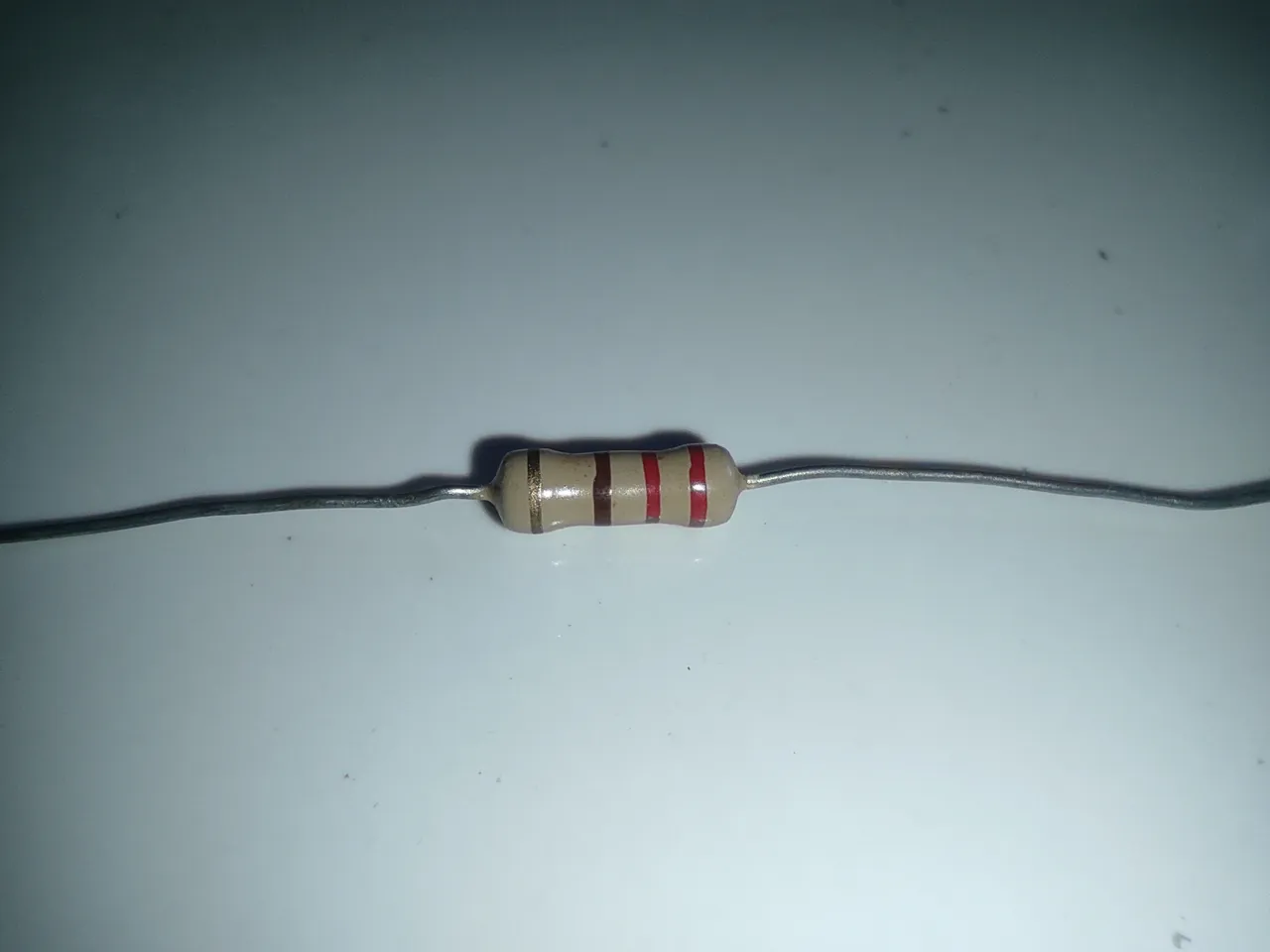

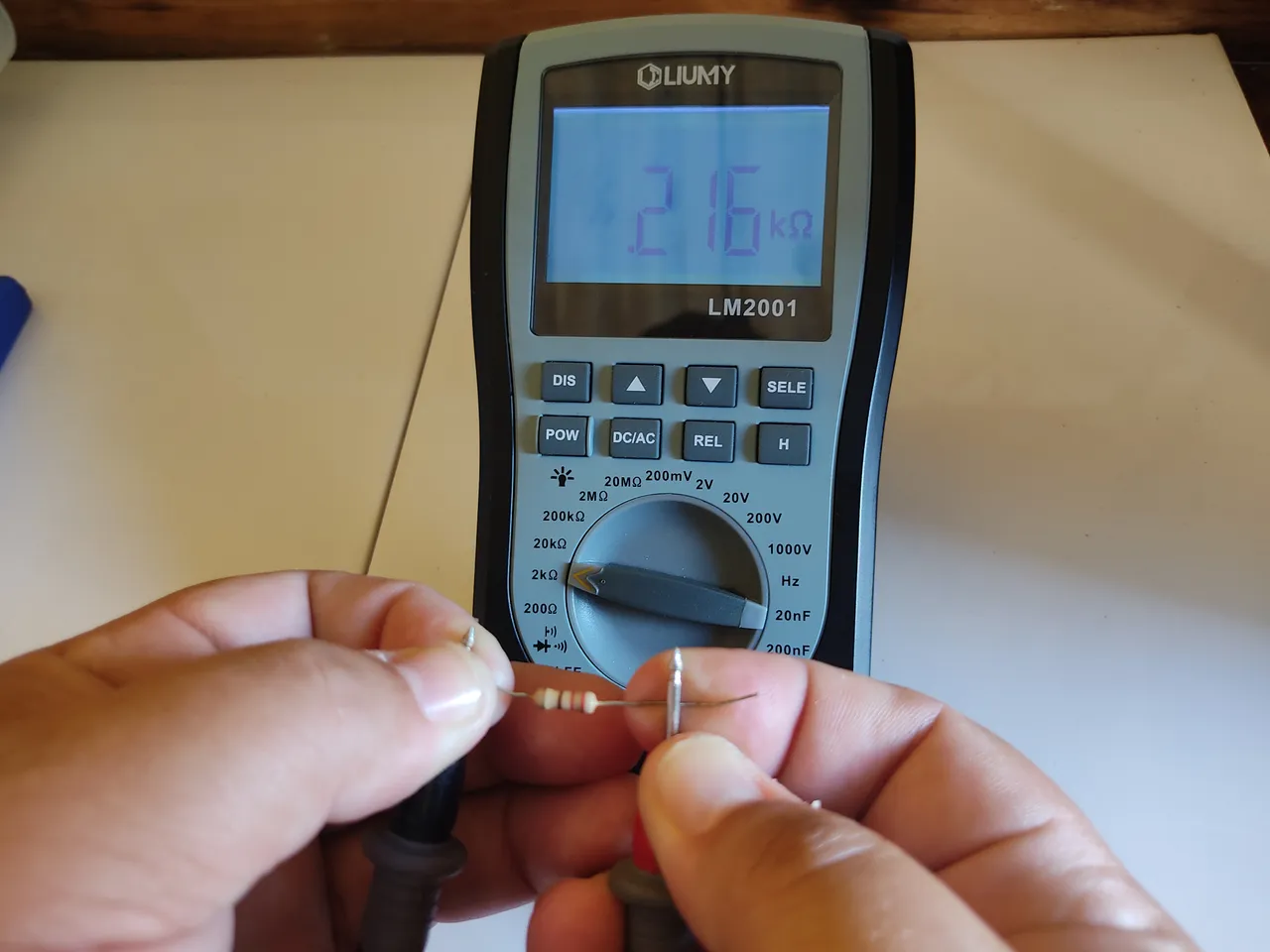

Las resistencias pueden tener valores muy altos, por eso podemos observar en la mayoría de los multímetros que sus escalas de medición ocupan una parte importante en el selector de medidas. Se identifican con el símbolo de la letra griega omega y van desde Ohm, Kilo ohm hasta mega ohm. Medir una resistencia es sencillo solo se colocan ambas puntas del instrumento en los contactos de la resistencia y colocamos el selector en el valor más próximo por encima, igualmente hacemos con una bocina, ambas puntas en sus polos y debe dar una lectura entre 4 a 8 ohm.
Medir condensadores
Los condensadores son un componente bastante común en los circuitos eléctricos, cumplen la función de almacenar energía, pero también pueden servir de filtro de picos eléctricos.

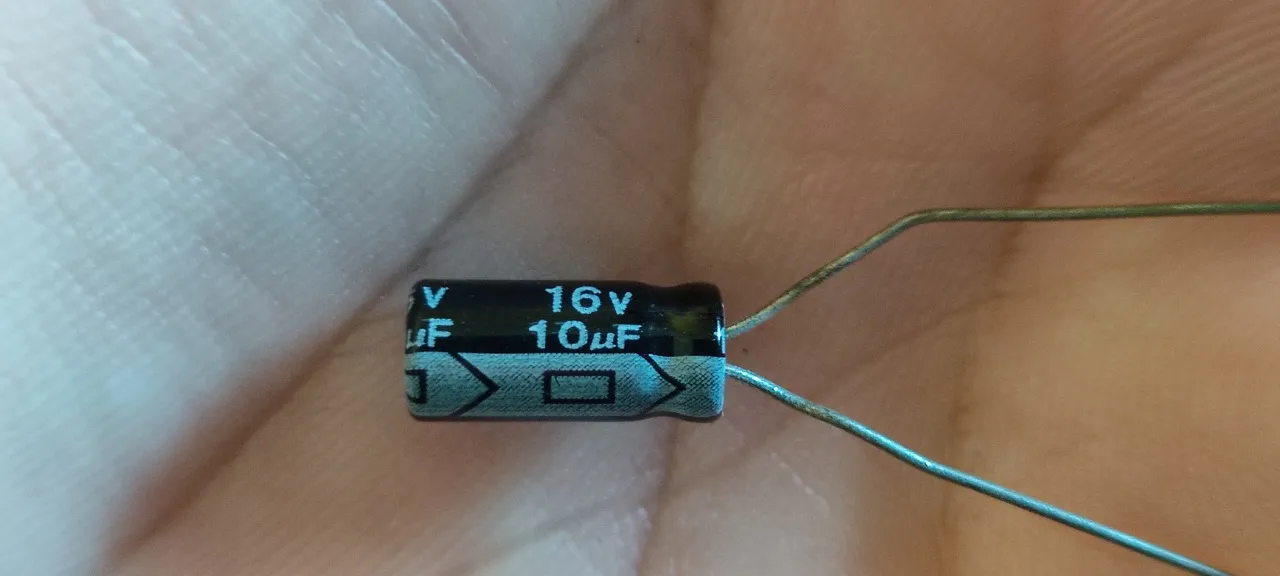

Personalmente conozco dos maneras de probar un condensador, la primera con la ayuda de la opción de continuidad, colocamos en un condensador polarizado, las puntas del multímetro respectivamente en el polo positivo y negativo, esto cargara de voltaje el condensador de la batería del multímetro.

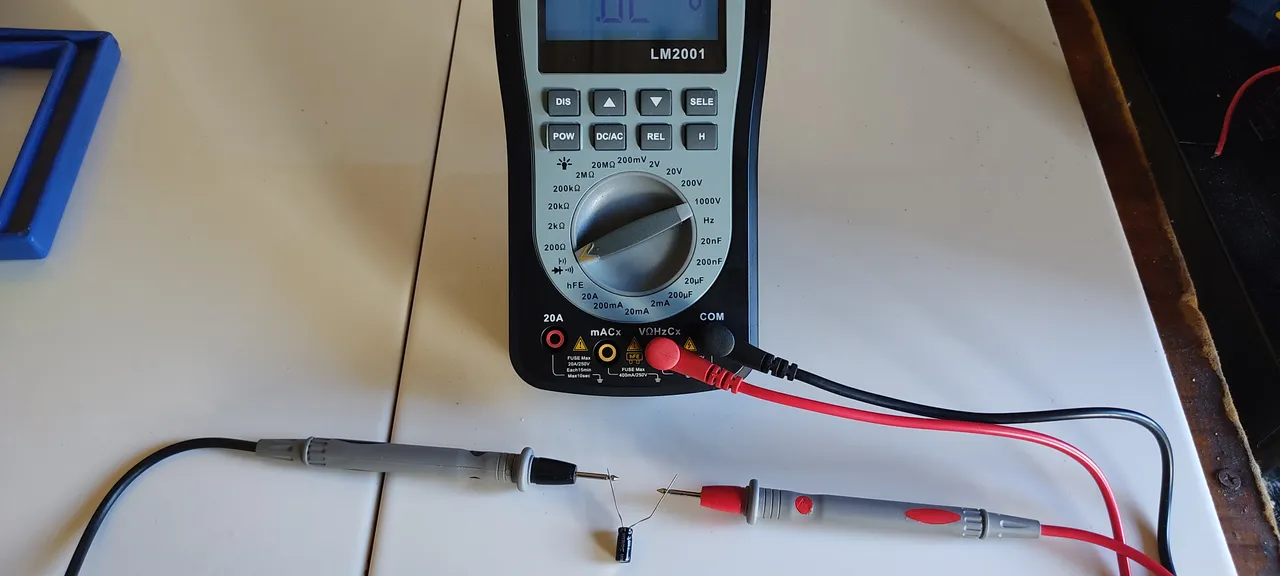

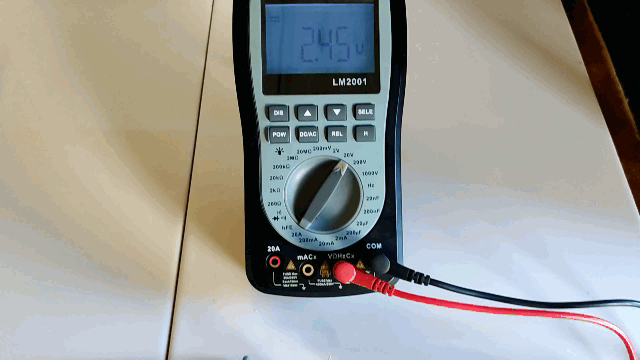

Pasado un minuto, colocamos el selector del multímetro para medir voltaje DC y si se ha cargado, marcara voltaje, pero ira disminuyendo poco a poco.

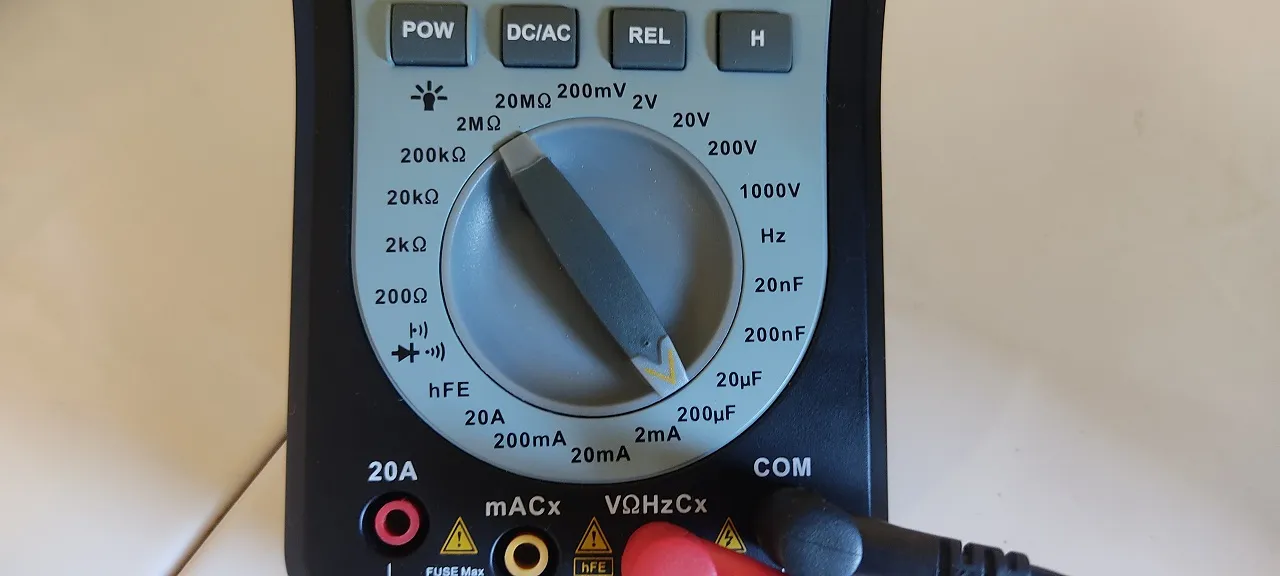

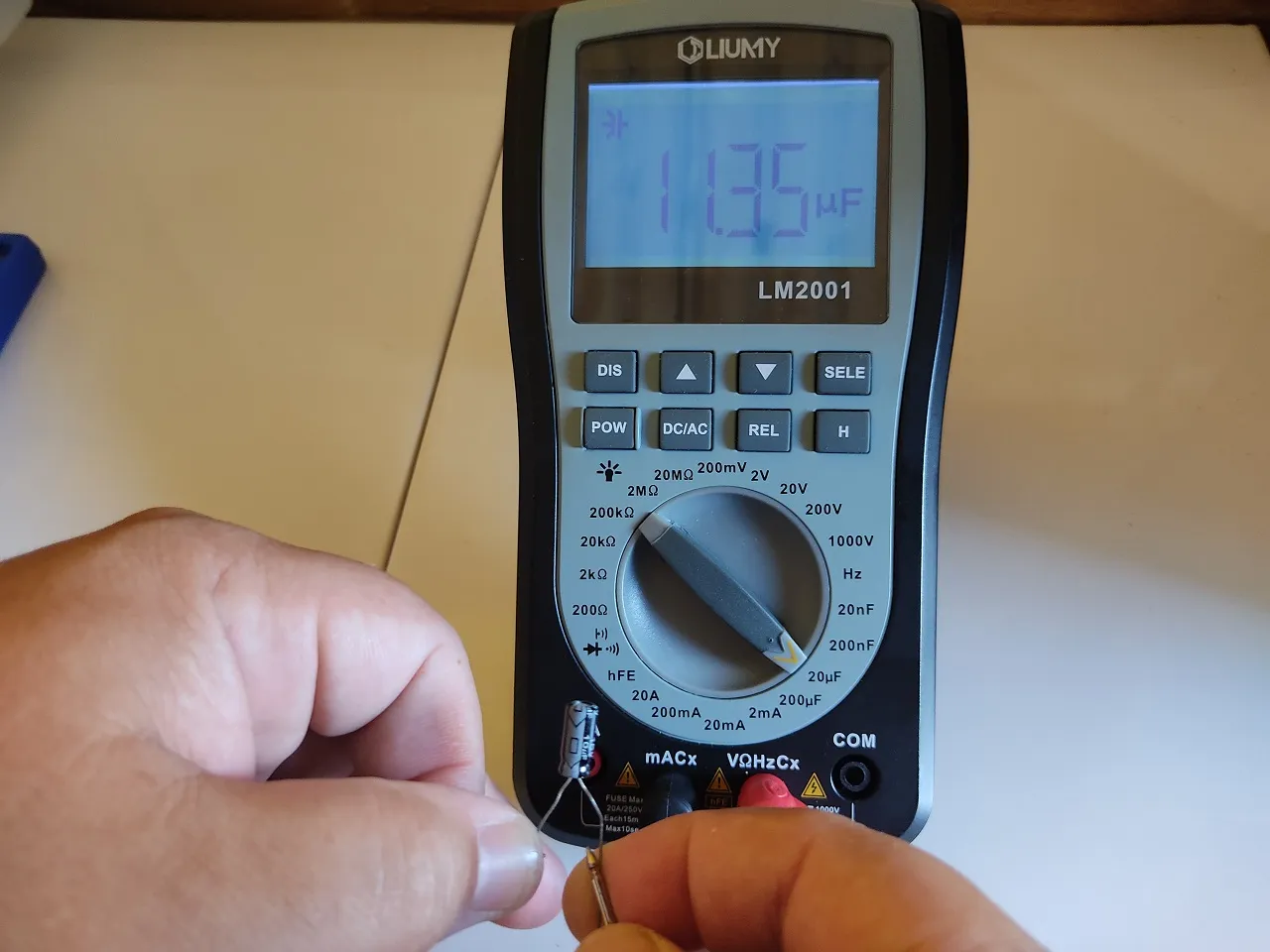

La otra manera que conozco es posible de hacer, si el multímetro cuenta con la opción de medir capacitancia, y se mide en nano y micro faradios. En importante constatar si la posición de las puntas de medición en el multímetro son las mismas que para otras mediciones, o es necesario cambiar. Una vez corroborado solo en necesario colocar el selector en la escala por encima de la capacidad del componente a medir y obtener la lectura.
Medir corriente o intensidad

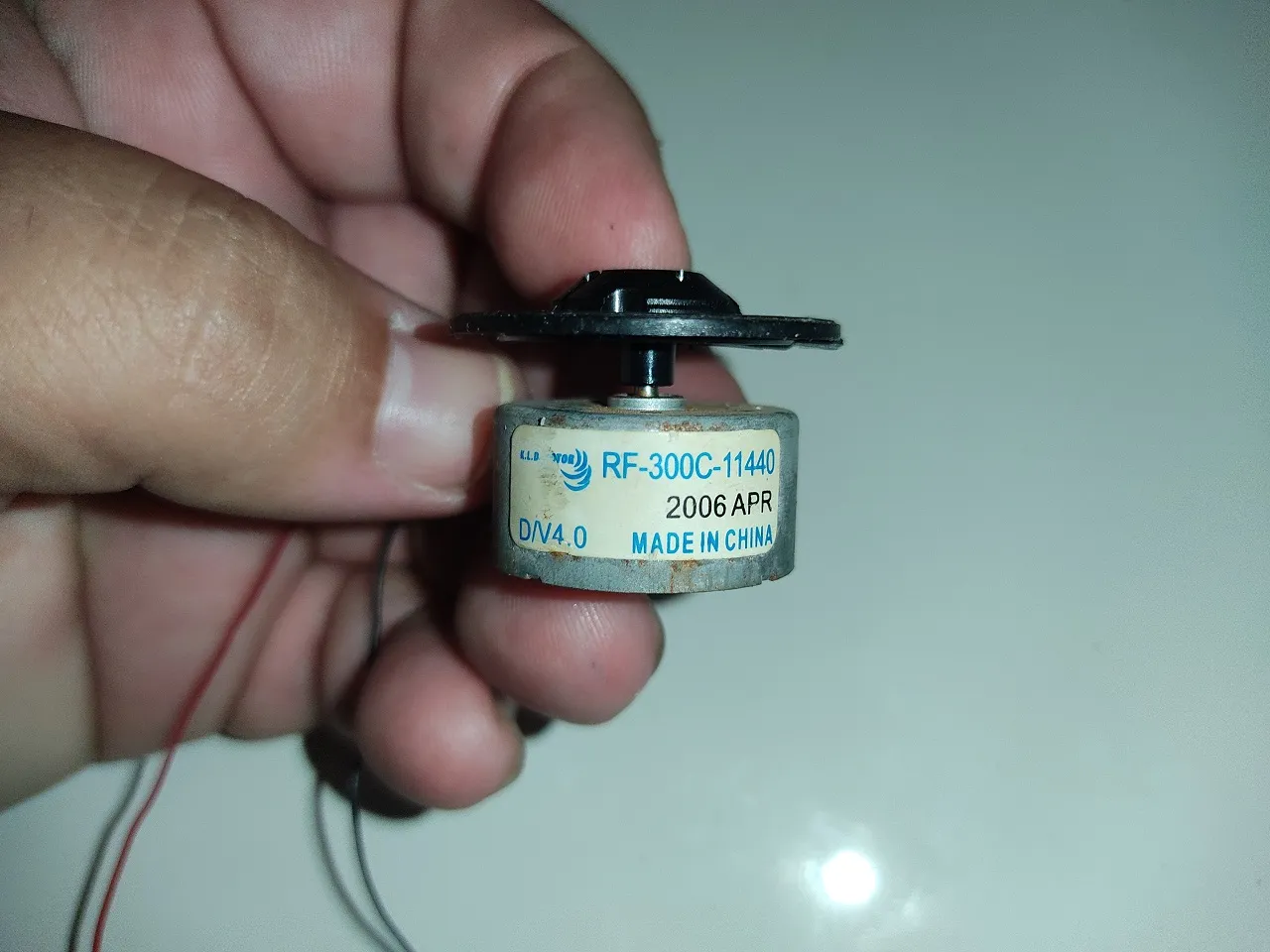

Esta medición es un poco mas compleja, porque usualmente se utiliza una pinza amperimétrica, pero para pequeños componentes y circuitos lo mejor es utilizar un multímetro. Básicamente para medirla es necesario colocar las puntas del instrumente en serie con el circuito. Para este ejemplo utilice un pequeño motor de 5 voltios y un fan cooler de 12.
Primero debemos colocar el instrumento en la escala a medir, dependiendo del componente y la capacidad del multímetro, algunos solo son capaces de medir hasta 10A (amperios) pero en mi caso soporta hasta 20A, pero es importante estar seguro cuanta corriente entrega lo que vayamos a medir, porque de superar la capacidad del multímetro, se quema el fusible de protección interno.
Una ves colocadas las puntas en el instrumente en la posición de medir corriente, debemos colocarlas en serie con el circuito a medir, es decir, la punta positiva conectada a la fuente de alimentación o, en otras palabras, de donde proviene la energía. La punta negativa continuando el circuito al componente, cable o conector que le siga como se puede apreciar a continuación con ambos motores

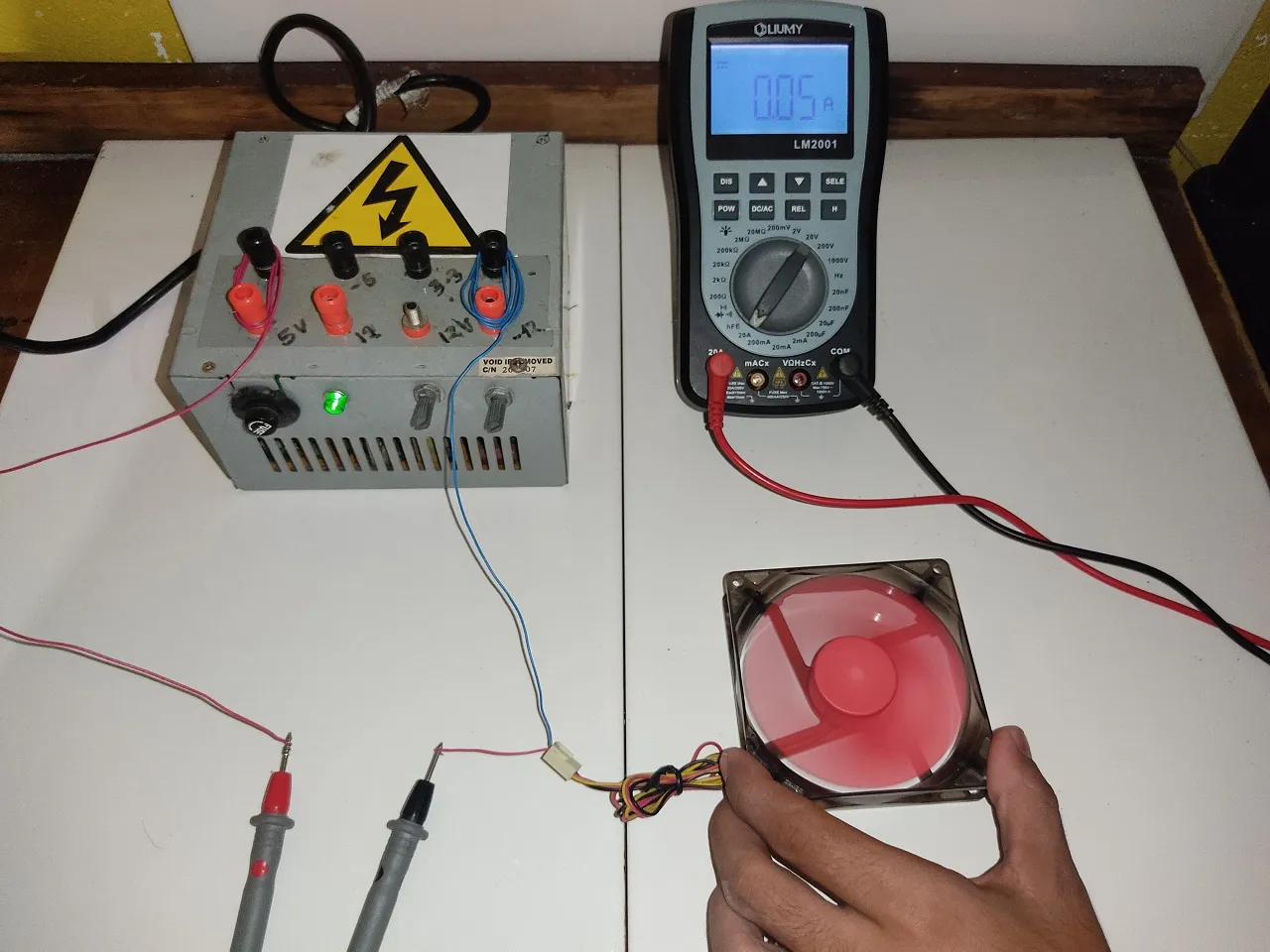

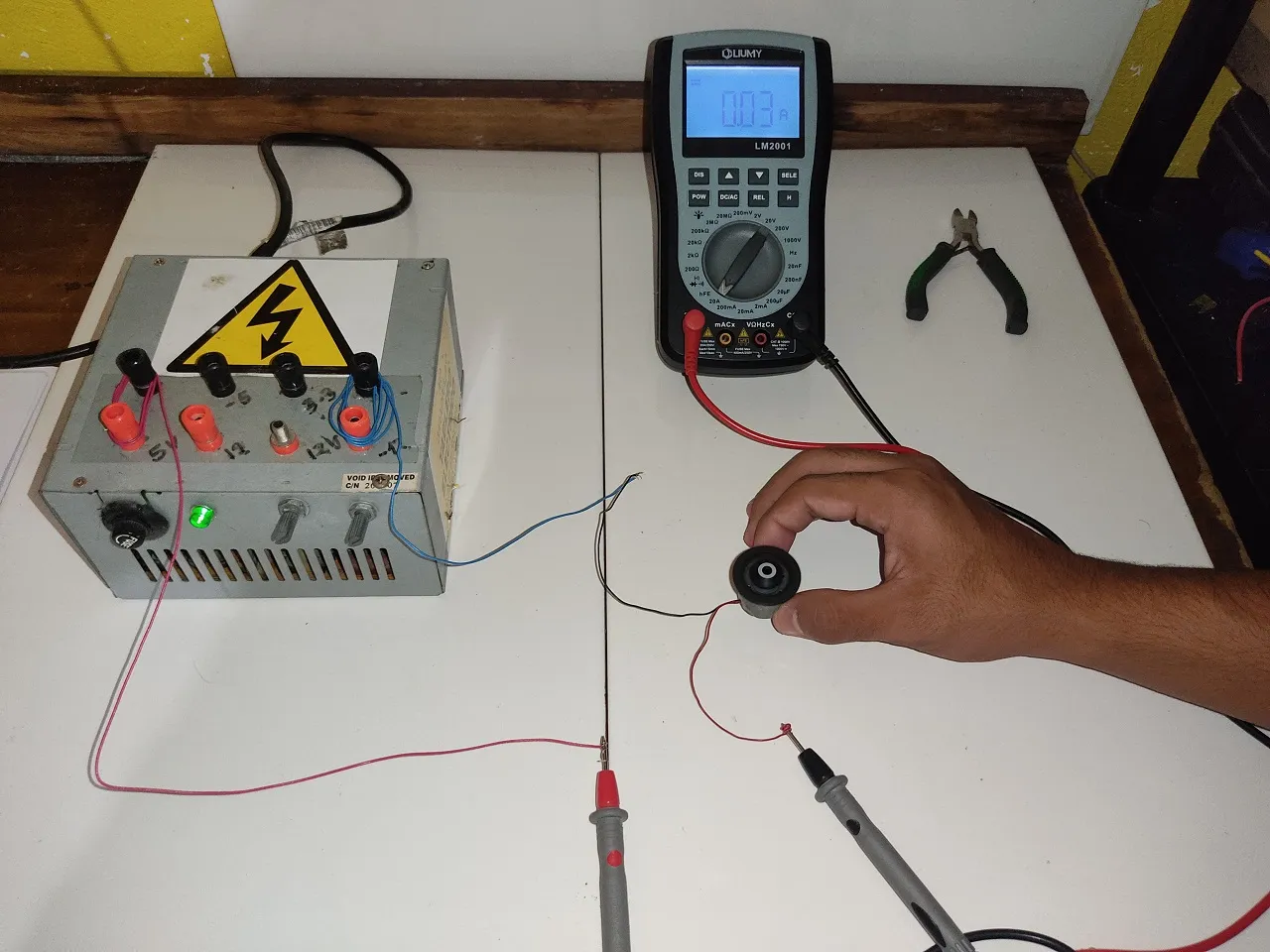

Como podrán notar la corriente circula a través del multímetro y es capaz de registrarla, para el primer motor son 0.03A o 30mA (miliamperios) y para el segundo son 0.05A o 50mA.
En definitiva, ser capaz de utilizar un multímetro, aunque sea lo básico, es bastante positivo para momentos en nuestra vida donde sea necesario comprobar si uno de nuestros artefactos eléctricos no esta defectuoso, y aunque no vayamos a repararlo, podremos hacer un pre diagnostico antes de llevarlo a servicio técnico y no ser timados. Además, podemos comprobar los niveles de voltaje en nuestro hogar, comprobar cuanta carga les queda a las baterías de nuestros controles o saber si una de las extensiones eléctricas tiene continuidad y el cable no se a partido. Espero que sea de utilidad para alguien esta publicación, de este humilde servidor.
