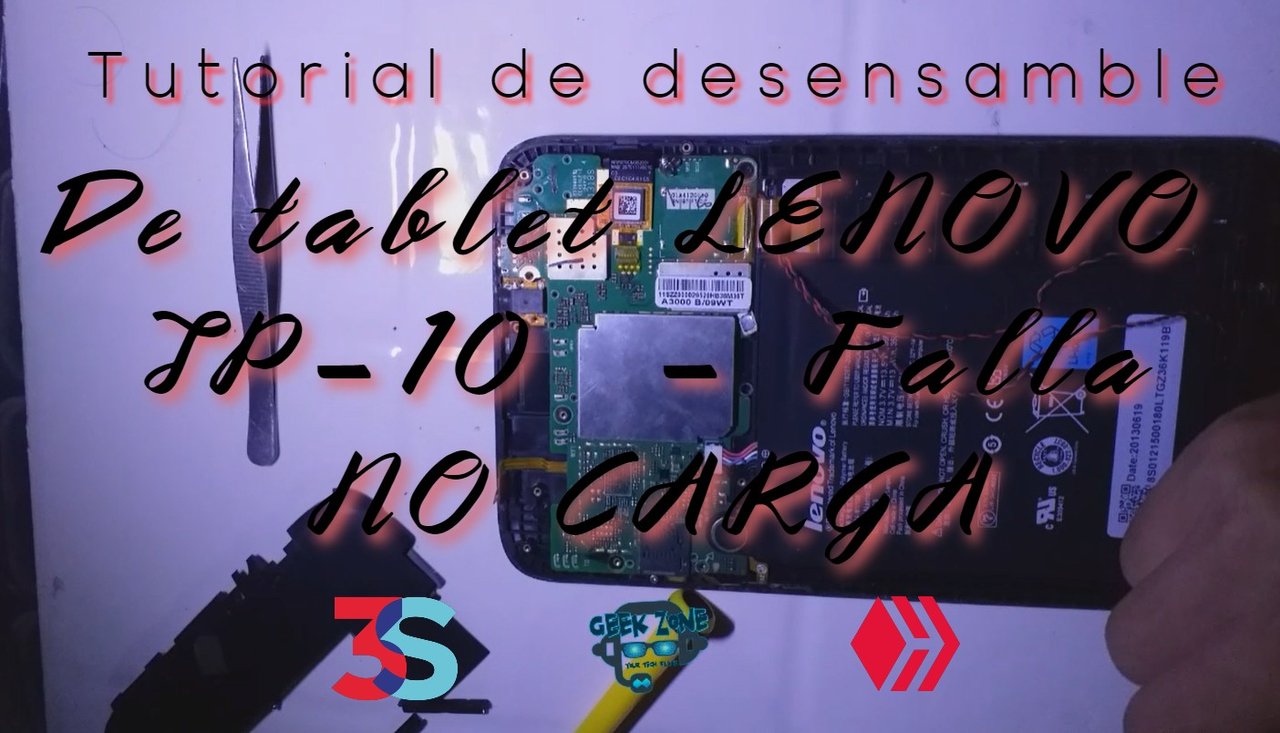

Hi all friends of geek zone how are you? I'm Josuerr29 in this opportunity I come ahead with you to bring another tutorial in which I show a disassembly and repair of a tablet Lenovo tp-10
She came to my workshop by a failure And is that simply did not load however in this video I will show you How to disassemble and also how to solve this problem
The tools we need will be:
- A small plastic spatula about the size of two thumbs together.
- Phillips screwdriver
- A slotted screwdriver
- A copper wire
- Tin
- Soldering iron
- A small voltage clamp for repairing telephone equipment.
- A multimeter
Disassembly.
- With the plastic trowel that you have in your hand you will begin to lift little by little the whole bezel of the equipment, it has to be with the plastic trowel since if you do it with an iron tip you could deform the plastic bezel of the equipment.
- Then you have to go lifting the bezel of the equipment with the help of the screwdriver of palette when you have already done it you will see discovered the casing that protects the plate.
- With the Phillips screwdriver you will have to remove each one of the screws that glue this protector of the casing to the board.
- After lifting this protector from the board, the board will be uncovered.
- We will begin to remove all the flex that are, only mind those that do not carry welding, we begin with the flex of the tactile one that this in the superior part, then the flex of the screen that is in the right part and then the flex of the battery that are the low part, later the one of the volume button and power that this left part and then the flex of the earphone that is in the superior part.
- When you have lifted everything that you should you can freely begin to lift the plate very carefully and you can also lift the battery.
Here you will already see the board and the battery out of the unit is disassembled.
Solution:
- With the multimeter we have to locate the positive leg of the charge pin also the positive leg of the battery pin.
- After we have done that we have to lift very gently the positive leg of the charging pin.
- We have to solder a tip of our copper wire to the leg that we lifted of the pin of load.
- with much care of which this copper wire does not touch any other component because we will place special sealing glue to him and we will make the bridge of this copper wire Asia the positive leg of the pin of the battery.
- already having done this it checks that this copper wire is not touching any component of the plate and it is isolated.
Technical explanation
Without this solution our charging pin voltage when it enters the board is shorted or the Power IC has a problem. When we lift the leg of the charging pin and isolate the copper wire we would be doing that the voltage does not enter the board but it will go directly to the battery pin thus directly charging the battery pin.
Secondary results.
Since it would be fully charging our device I would recommend that you do not leave it too long charging, with about 20 minutes is fine. charge the device off and another thing is that you also place is an electronic protector to the charger to avoid any excess voltage.
Solution.
| content sources |
|---|
- Translation of the text: https://www.deepl.com
- Separator taken from: Here
- Photo and video: Picsart pro. YouCut. Samsung Galaxy j6 plus.
- Authoring Source: own original
- Gift creation: https://www.canva.com.
- Intro of the video made in canca: Gift creation: https://www.canva.com
- Music of the video Copyright free: Here
Español
Hola a todos amigos de geek zone cómo están Cómo les va? soy Josuerr29 en esta oportunidad vengo delante con ustedes a traer otro tutoríal en el cual muestro un desensamble y reparación de una tablet Lenovo tp-10
Ella llegó a mi taller por una falla Y es que simplemente no cargaba sin embargo en este vídeo Voy a mostrarle Cómo se desarma y además cómo se soluciona este problema
Las herramientas que necesitamos serán:
- Una espátula de plástico pequeña casi del tamaño de dos dedos pulgares juntos.
- Destornillador de estría
- Destornillador de paleta
- Un hilo de cobre
- Estaño
- Cautín
- Una pinza de tensión pequeña para reparar equipos telefónicos.
- Un multimetro
Desensamble.
- Con la paleta de plástico que tienes en la mano comenzarás a ir levantando poco a poco todo el bisel del equipo tiene que ser con la paleta de plástico ya que si lo haces con una punta de hierro podrías deformar el bisel de plástico del equipo.
- Luego tienes que ir levantando el bisel del equipo con ayuda destornillador de paleta cuando ya lo hayas hecho verás descubierta la carcasa que protege la placa.
- Con el destornillador de estrella tendrás que ir quitando cada uno de los tornillos que pegan ese protector de la carcasa a la placa.
- Luego de levantar ese protector de la placa quedará la placa descubierta.
- Comenzaremos a quitar todos los flex que están, única mente los que no llevan soldadura, comenzamos con el flex del táctil que esta en la parte superior, luego el flex de la pantalla que está en la parte derecha y luego el flex de la batería que están la parte baja, después el del botón de volumen y power que esta parte izquierda y luego el flex de el auricular que está en la parte superior.
- Cuando hayas levantado todo lo que debías puedes libremente comenzar a levantar la placa con mucho cuidado y puedes también levantar la batería.
Aquí ya verás la placa y la batería fuera del equipo está desarmado.
Solución:
- Con el multimetro tenemos que localizar la pata positiva del pin de carga también la pata positiva del pin de la batería.
- Luego que lo hayamos hecho tenemos que levantar muy suavemente la pata positiva del pin de carga.
- Tenemos que soldar una punta de nuestro hilo de cobre a la pata que levantamos del pin de carga.
- con mucho cuidado de que esté hilo de cobre no toque ningún otro componente pues le colocaremos pega especial selladora y haremos el puente de este hilo de cobre Asia la pata positiva del pin de la batería
- ya habiendo hecho esto revisa de que ese hilo de cobre no esté tocando ningún componente de la placa y está aislado.
Explicación técnica
Sin está solución nuestro voltaje del pin de carga cuando entre en la placa queda en corto o tiene algún problema el IC de Power cuándo levantamos la pata del pin de carga y aislamos el hilo de cobre estaríamos haciendo que el voltaje no entrara en la placa sino que pasará directamente al pin de la batería cargando así directamente el pin de la batería.
Resultados secundarios.
Ya que estaría cargando completamente nuestro dispositivo recomendaría que no lo dejaras mucho tiempo cargando, con unos 20 minutos está bien. carga el dispositivo apagado y otra cosa es que también coloque es un protector electrónico al cargador para evitar cualquier exceso de voltaje.
Solución.
| fuentes del contenido |
|---|
- Traducción del texto: https://www.deepl.com
- Separador tomado de: Aqui
- Foto y video: Picsart pro. YouCut. Samsung Galaxy j6 plus.
- Fuente de Autoría: original propio
- Creación de gift: https://www.canva.com.
- Intro del video realizada en canca: Creación de gift: https://www.canva.com
- Musica del video Sin derecho de autor: Aqui
