Hello dear community, I'm Nitsu and this time I want to bring you a product I developed for a gym. Some time ago I had already started designing and working with gyms and I had the idea of making inexpensive jump ropes, so I got down to work.
Hola querida comunidad, soy Nitsu y en esta ocasión quiero traerles un producto que desarrolle para un gimnasio. Ya hace un tiempo había empezado a diseñar y trabajar con gimnasios y me surgió la idea de hacer cuerdas para saltar económicas, así que puse manos a la obra.
|
|
|
|---|---|---|
|
|
|
To start, I did a brief market research to see what was available and what prices they had to be able to put a good price for my product depending on the cost of production. I looked for files of handles for jump ropes on the internet, to see if there was something that would be useful or if I had to design everything from scratch, it is always good to have some references from which to take ideas. Something I learned is not to invent the wheel, this means to work on existing things and give it an added value of my own.
Para empezar, hice una breve investigación de mercado para que ver que existía y que precios tenían para poder ponerle un buen precio a mi producto dependiendo del coste de producción. Busque archivos de mangos para cuerdas de saltar en internet, para ver si había algo que me fuera útil o si tenia que diseñar todo desde cero, siempre esta bueno tener unos referentes de donde tomar ideas. Algo que aprendí es a no inventar la rueda, esto quiere decir trabajar sobre cosas ya existentes y darle un valor agregado propio.
|
|
|---|
I also talked to a friend who developed his own jump ropes, so I was able to ask him about his experiences in making them. I approached gyms to ask about the jump ropes they bought and was told that the cheaper PVC handled ones were usually left on the floor and someone else would accidentally step on them, breaking them and rendering the ropes useless.
También hable con un amigo que desarrollo sus propias cuerdas para saltar, así que pude preguntarle sobre sus experiencias a la hora de hacerlos. Me acerque a gimnasios para preguntar sobre las cuerdas de saltar que compraban y me dijeron que las más baratas de mango de PVC normalmente la gente las dejaba en el piso y otra persona por accidente las pisaba rompiéndolas y dejando sin utilidad a las cuerdas.

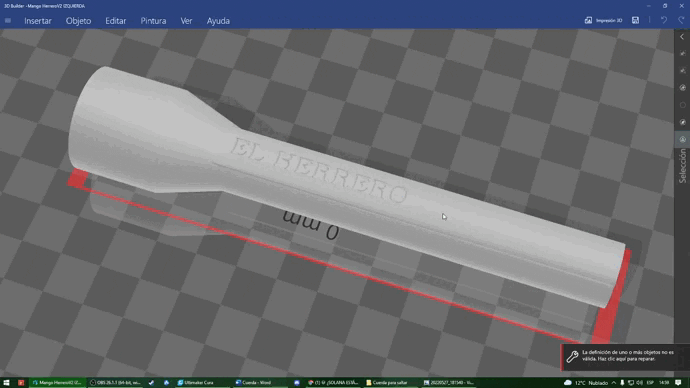

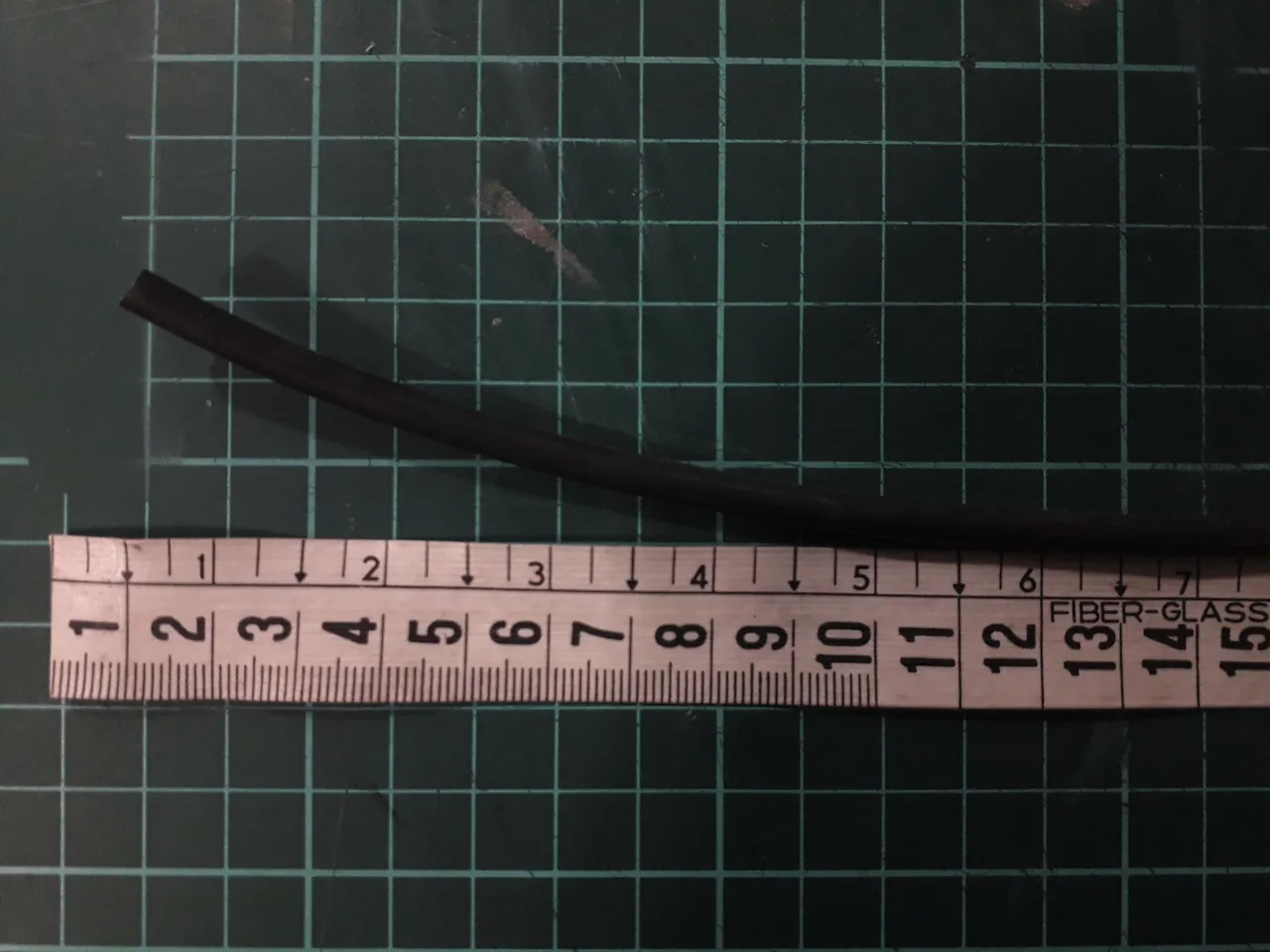

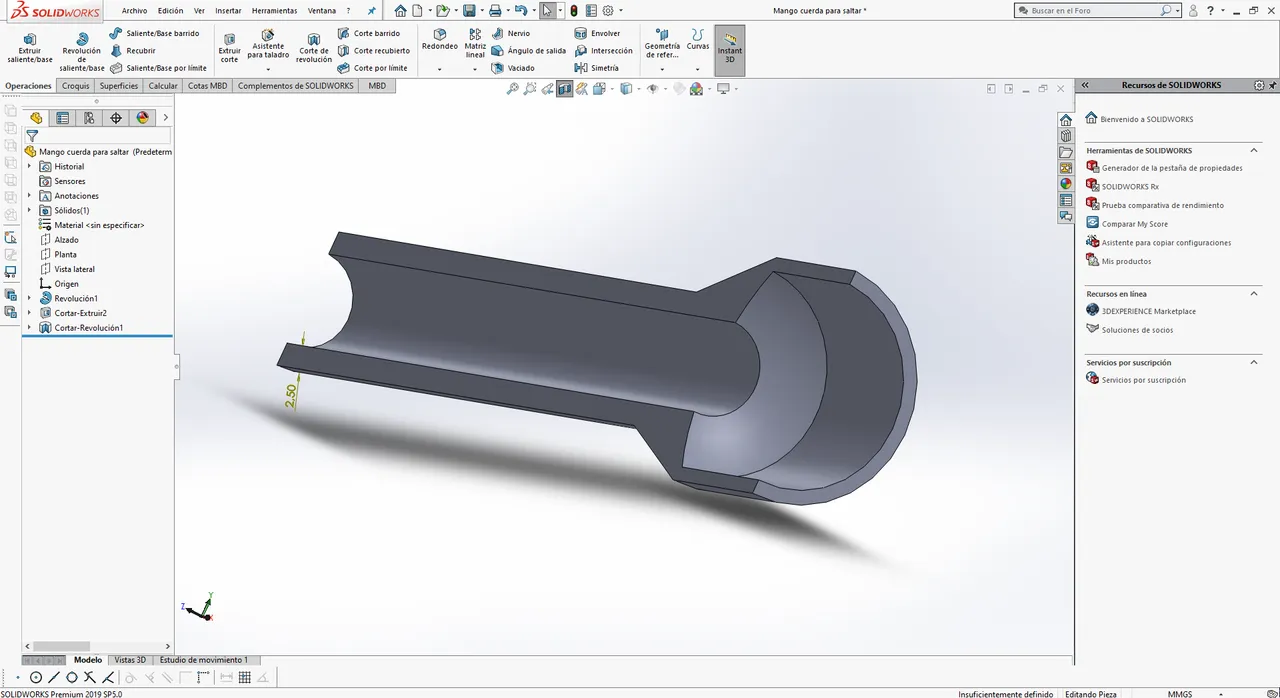

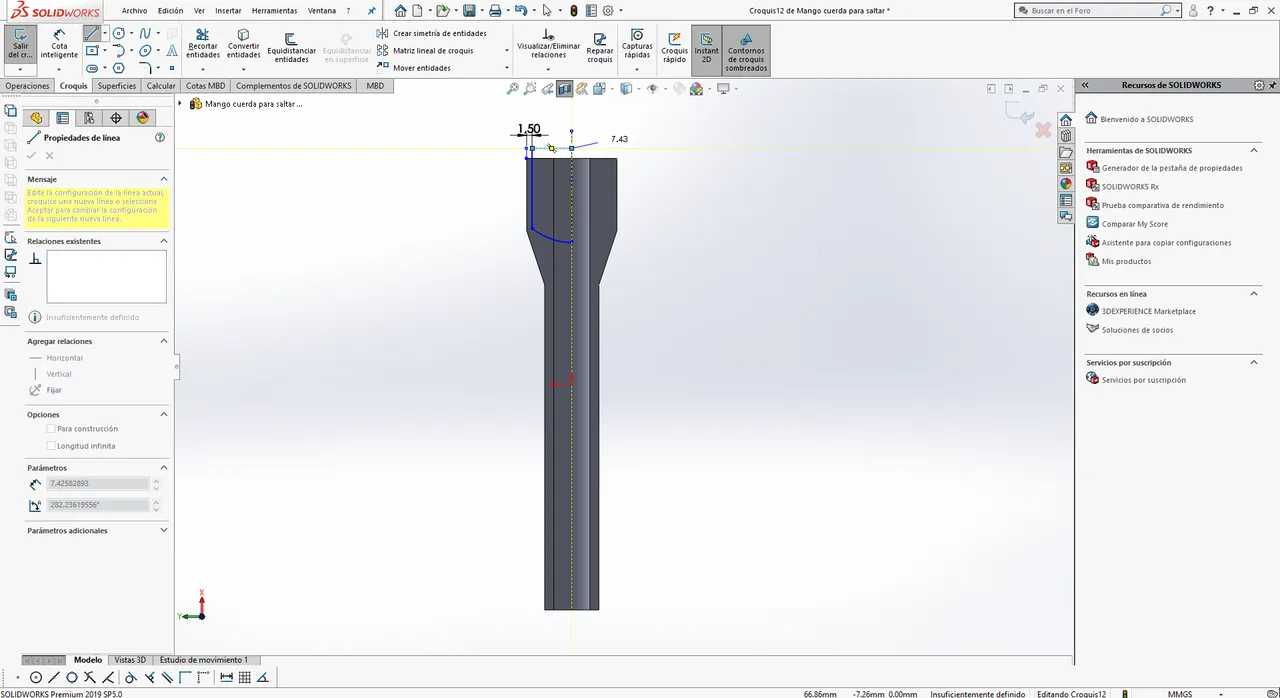

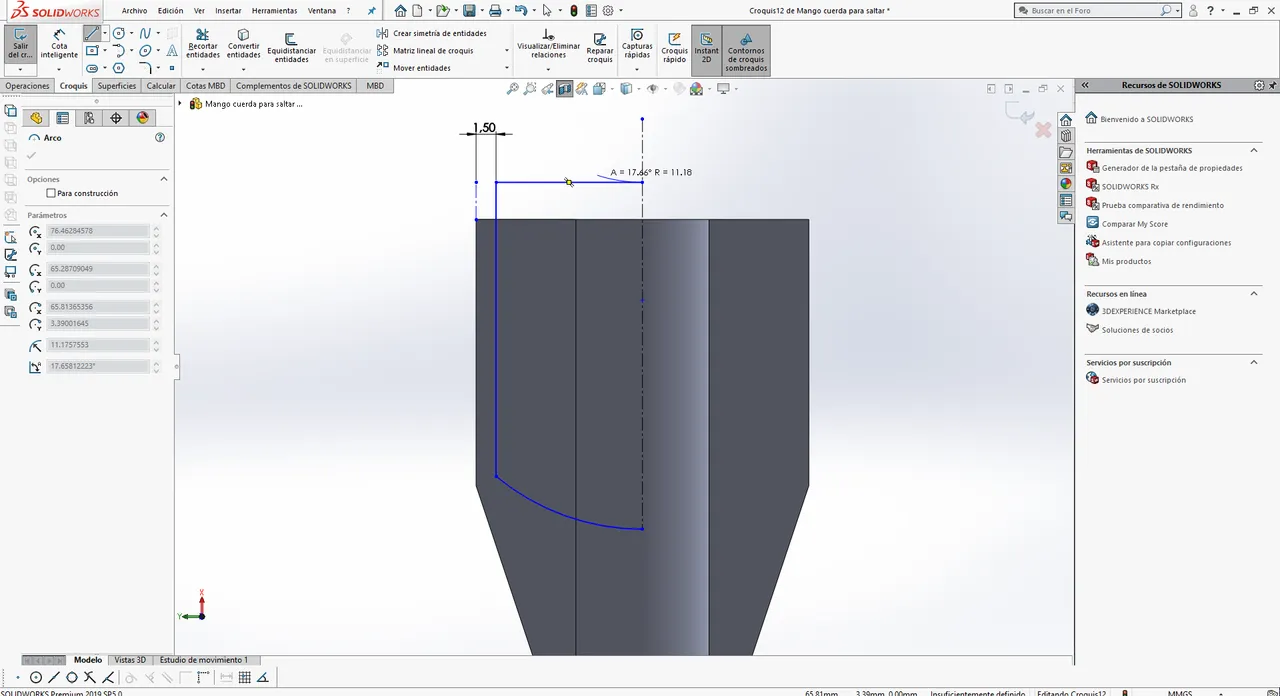

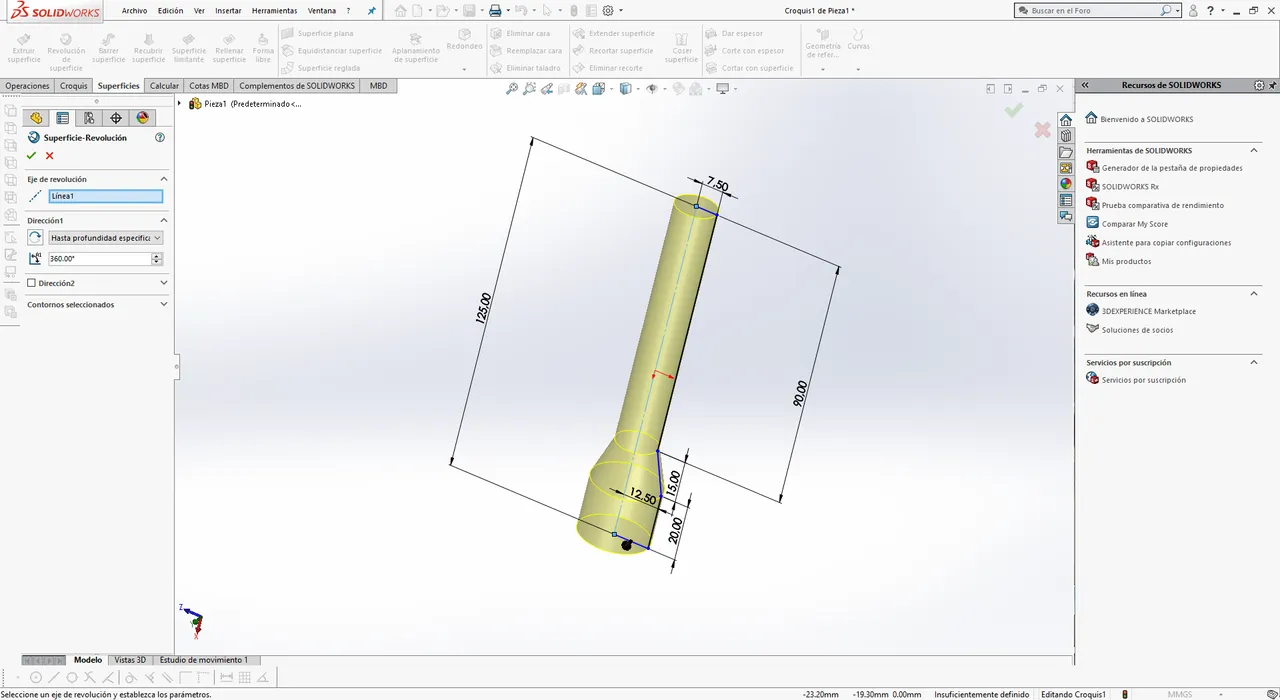

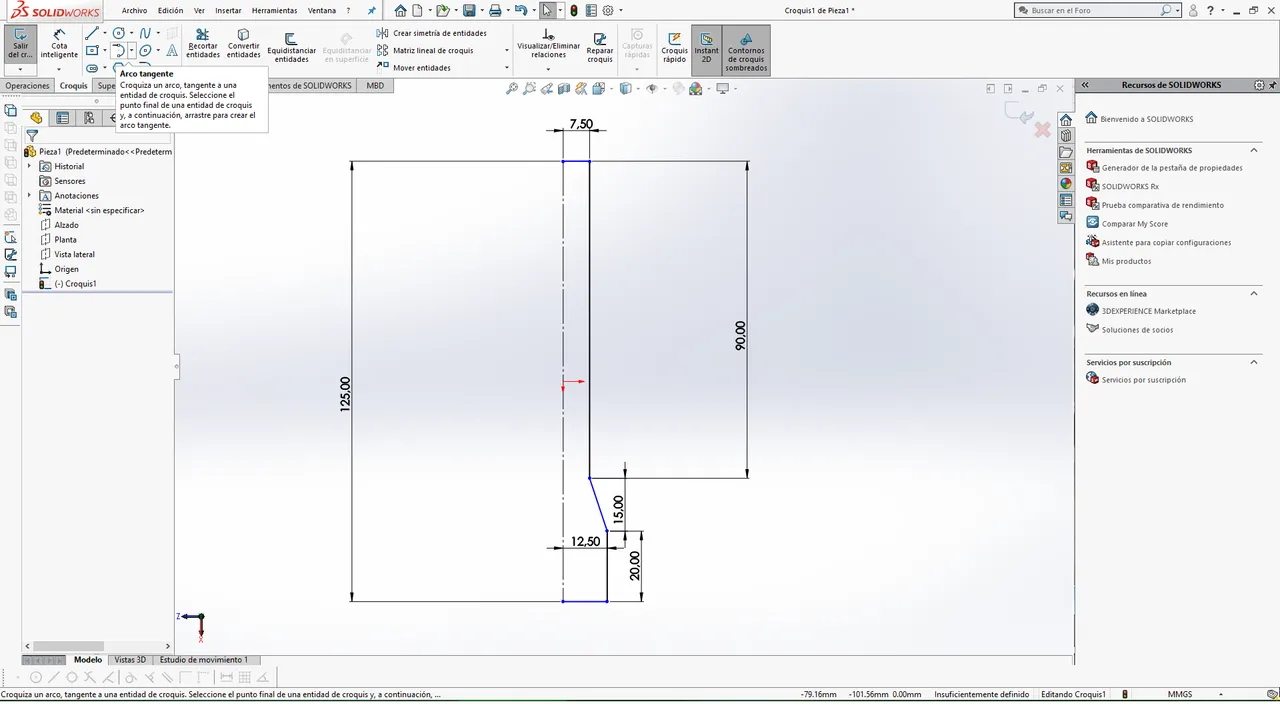

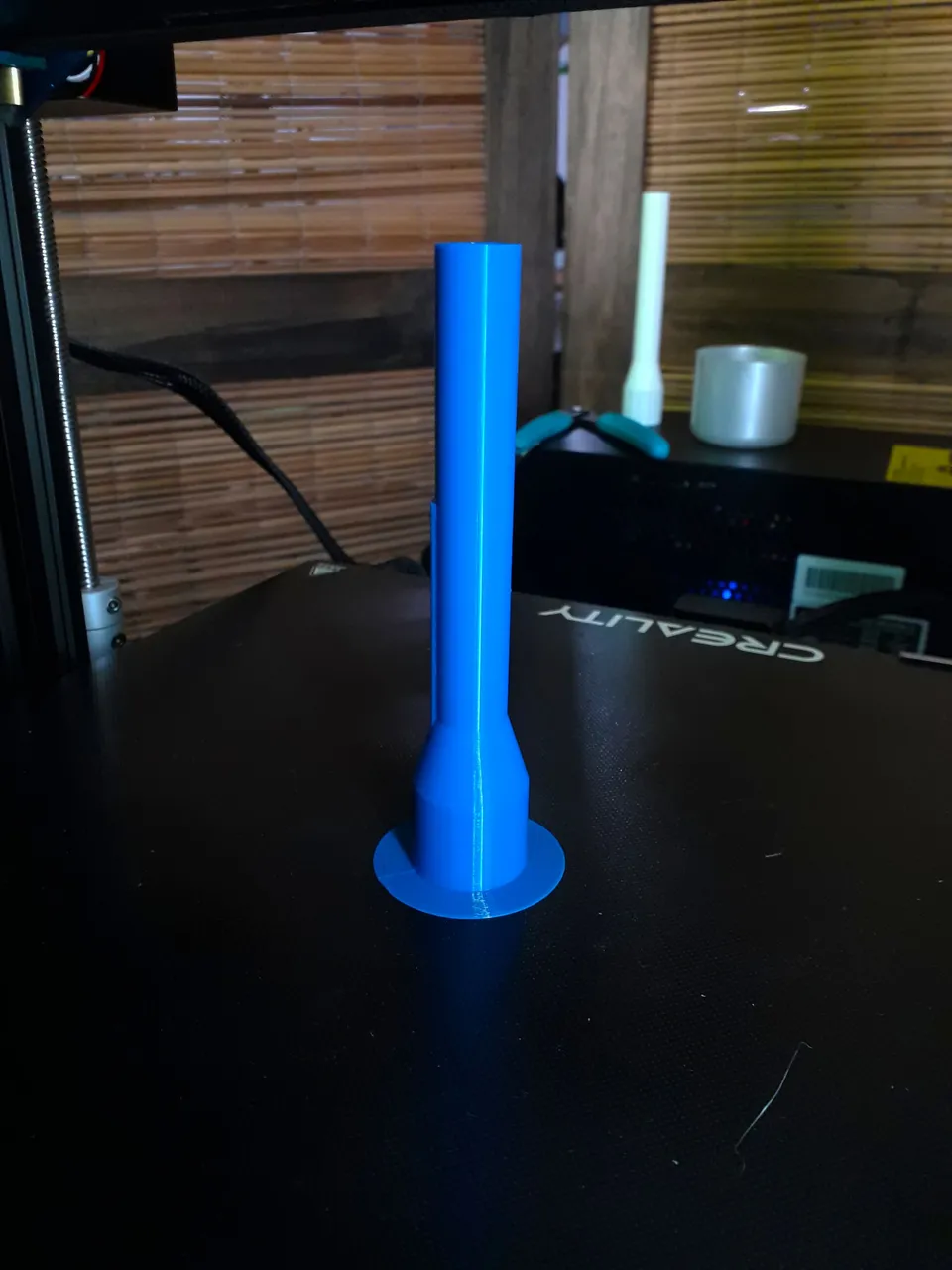

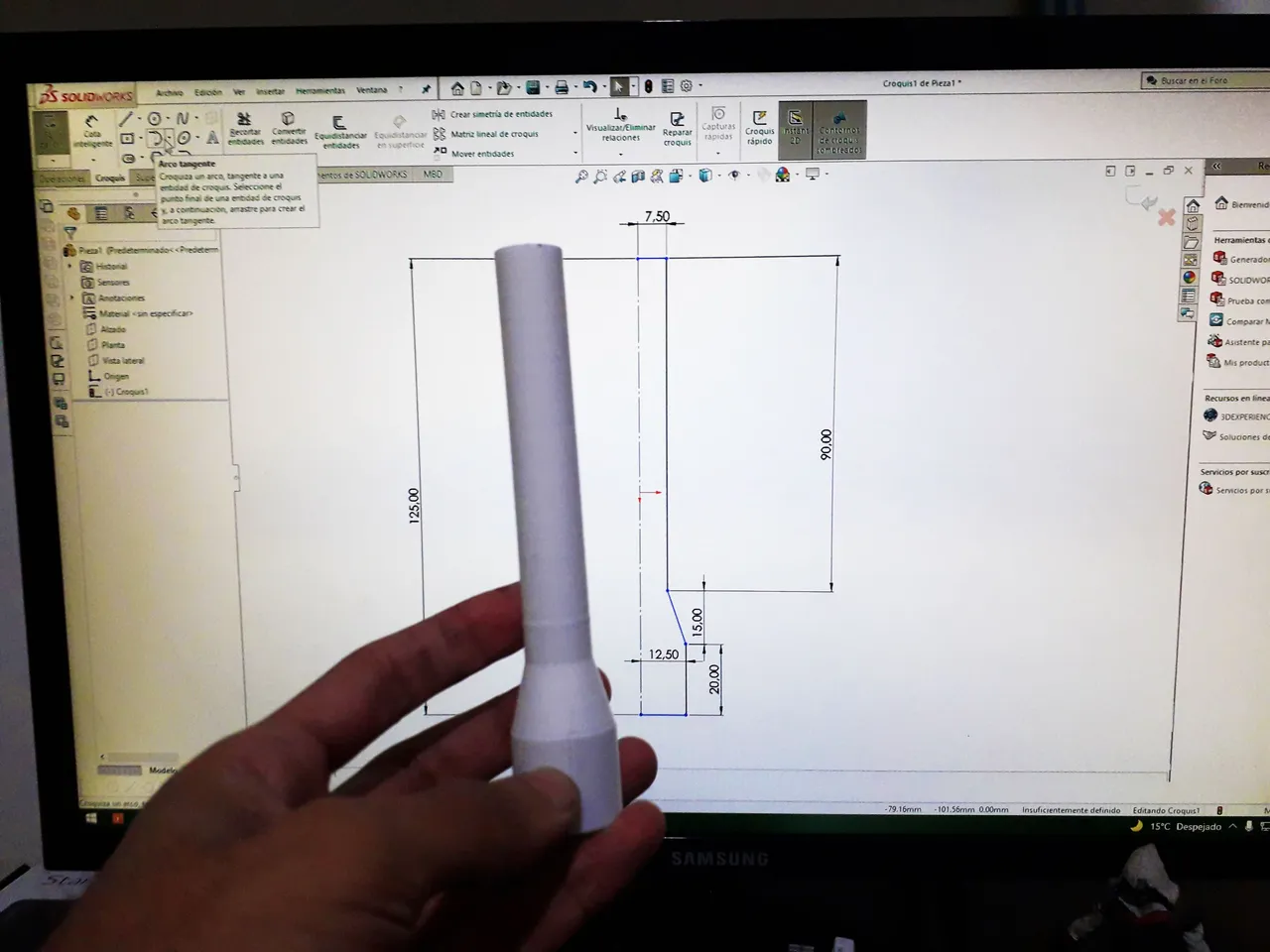

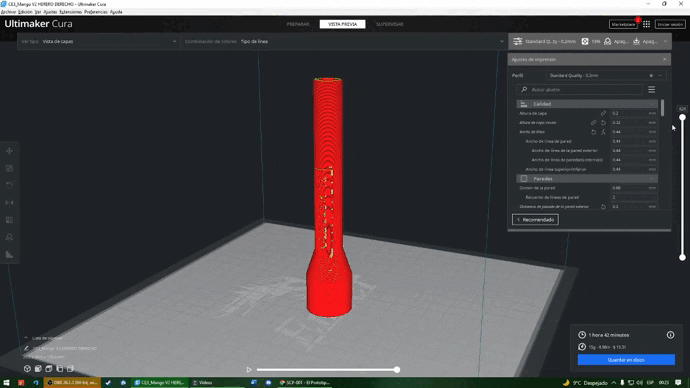

So I already had an idea, I needed to design an adjustable jump rope, resistant in its use and against accidents, economical and with a space to place my client's logo without disturbing the grip. I used Solidwork to design the handles based on the original model of my colleague, I printed some tests to have an idea of the dimensions and made breakage tests to realize the resistance of the pieces, I used PLA for the handles and for the rope I used rubber weatherstripping, to be more specific EPDM of 5mm diameter, high density being a material with great resistance.
Así que ya tenia una idea, necesitaba diseñar una cuerda para saltar regulable, resistente ya sea en su uso y frente a accidentes, económica y que cuente con un espacio para colocar el logo de mi cliente sin incomodar el agarre. Utilice Solidwork para diseñar los mangos en base a el modelo original de mi colega, imprimí unas pruebas para tener idea de las dimensiones e hice pruebas de rotura para darme cuenta de la resistencia de las piezas, utilice PLA para los mangos y para la cuerda use burletes de caucho, para ser más específico EPDM de 5mm de diámetro, de alta densidad siendo un material con gran resistencia.
 |
|
|
|---|
I searched the internet for measurements of existing jump ropes; I found that the length of the ropes ranged from 2.50 meters to 3.50 meters. After some testing I decided that I would use a 3 meter rope so that the user can adjust it. The length of the rope is given by the height of the user.
Busqué en internet medidas de cuerdas para saltar ya existentes; encontré que el largo de las cuerdas rondaba entre los 2,50 metros y los 3,50 metros. Tras algunas pruebas decidí que utilizaría una cuerda de 3 metros para que el usuario pueda regularlo. El largo de la cuerda esta dado por la altura del usuario.

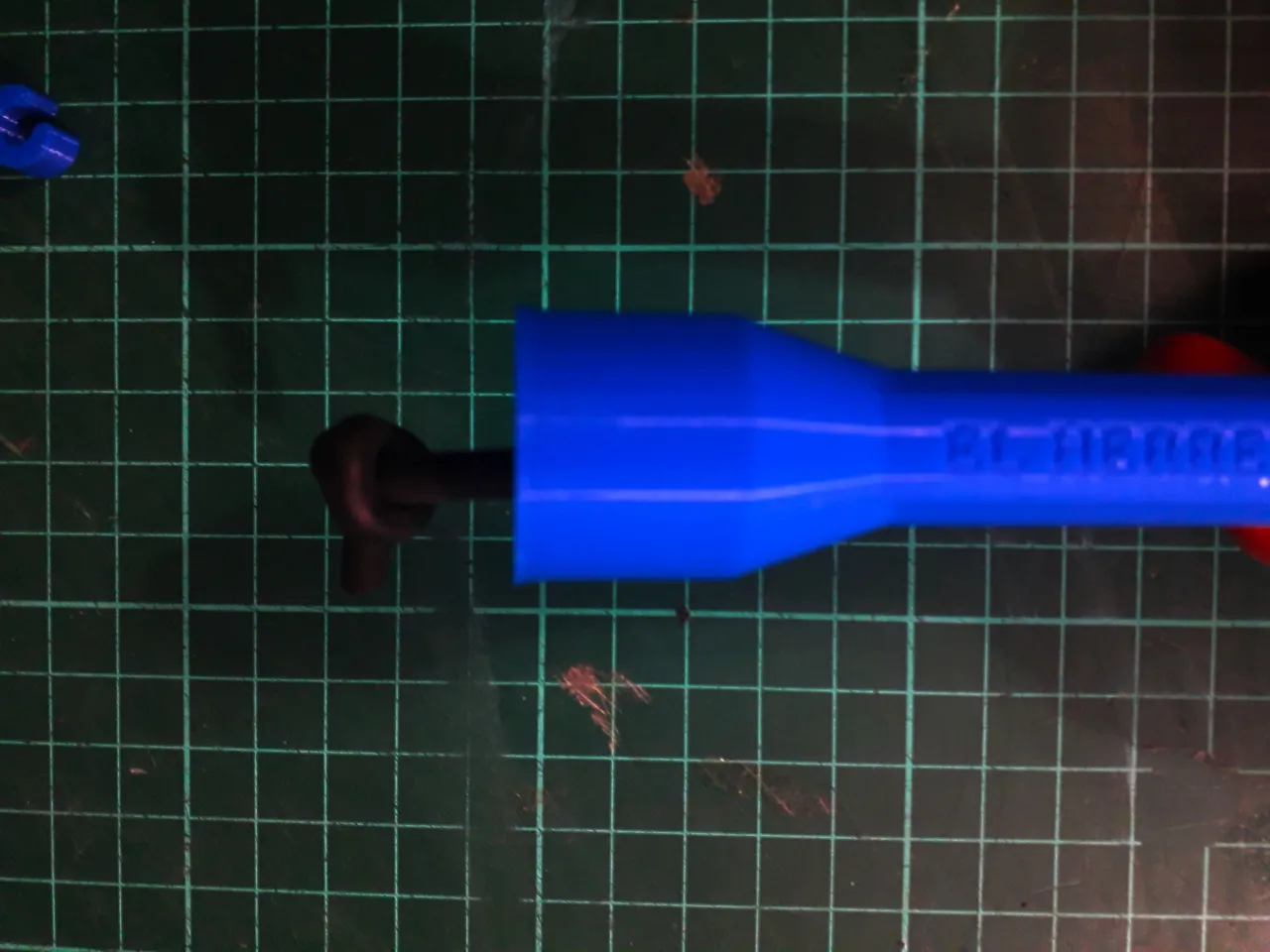

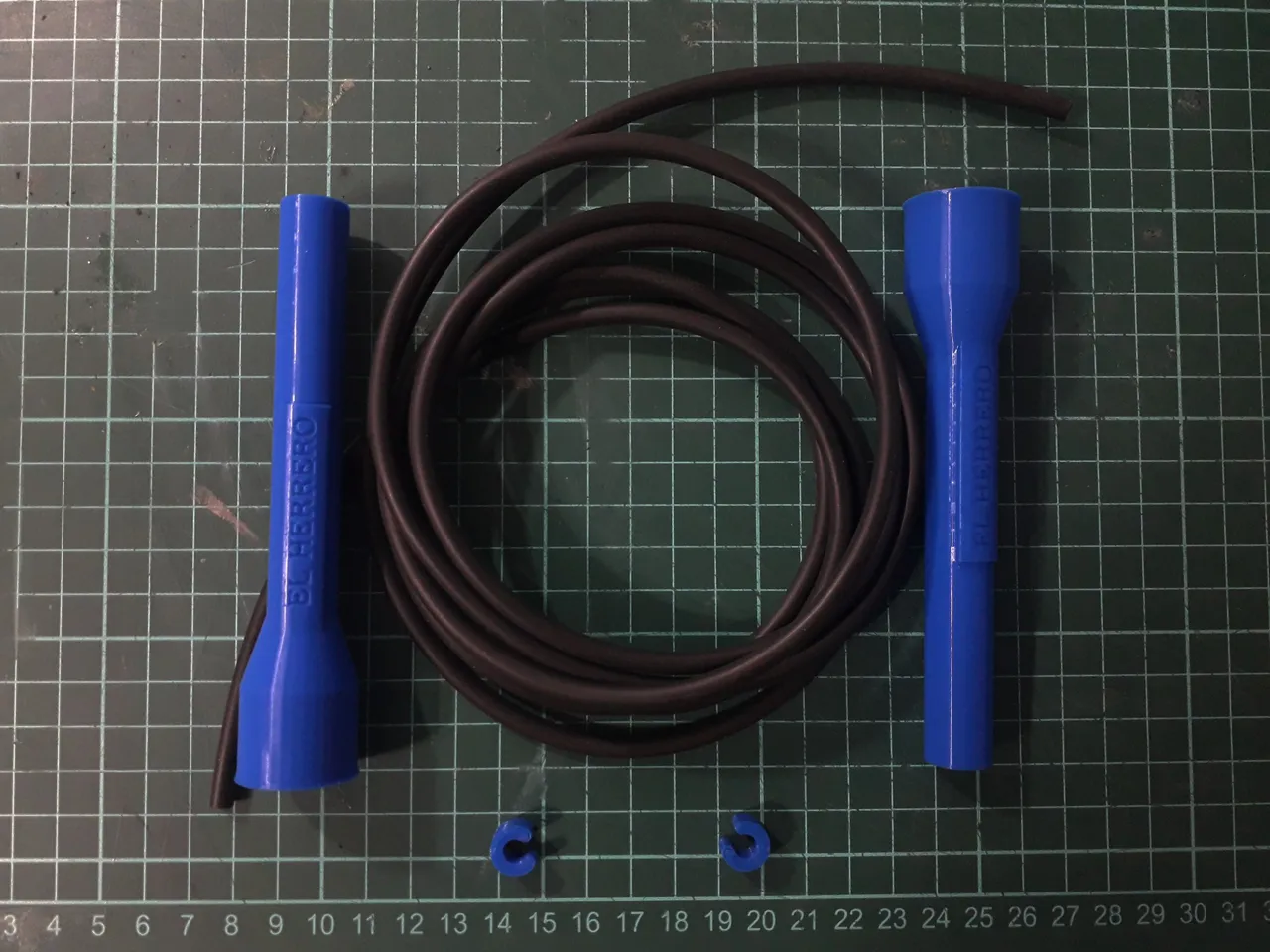

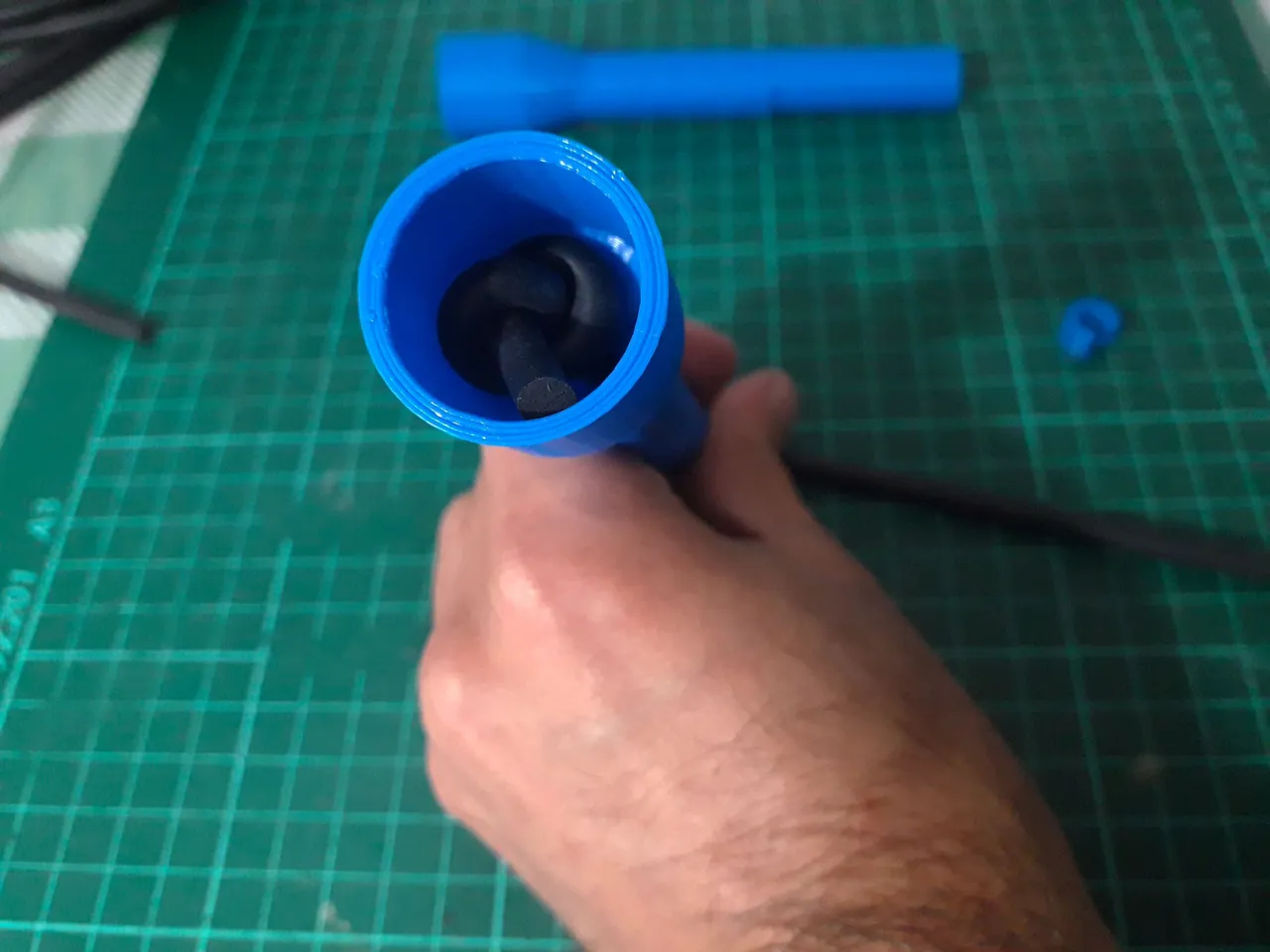

A small detail that I decided to solve is that the rope handle could slide down, it wasn't a big problem, but I didn't want that to happen so I designed some small adjustments that go in the rubber avoiding the displacement of the handle and generating a better presentation.
Un pequeño detalle que decidí resolver es que el mango de la cuerda podía deslizarse hacia abajo, no era un gran problema, pero no quería que sucediera eso así que diseñe unos pequeños ajustes que van en el caucho evitando el desplazamiento del mango y generando una mejor presentación.

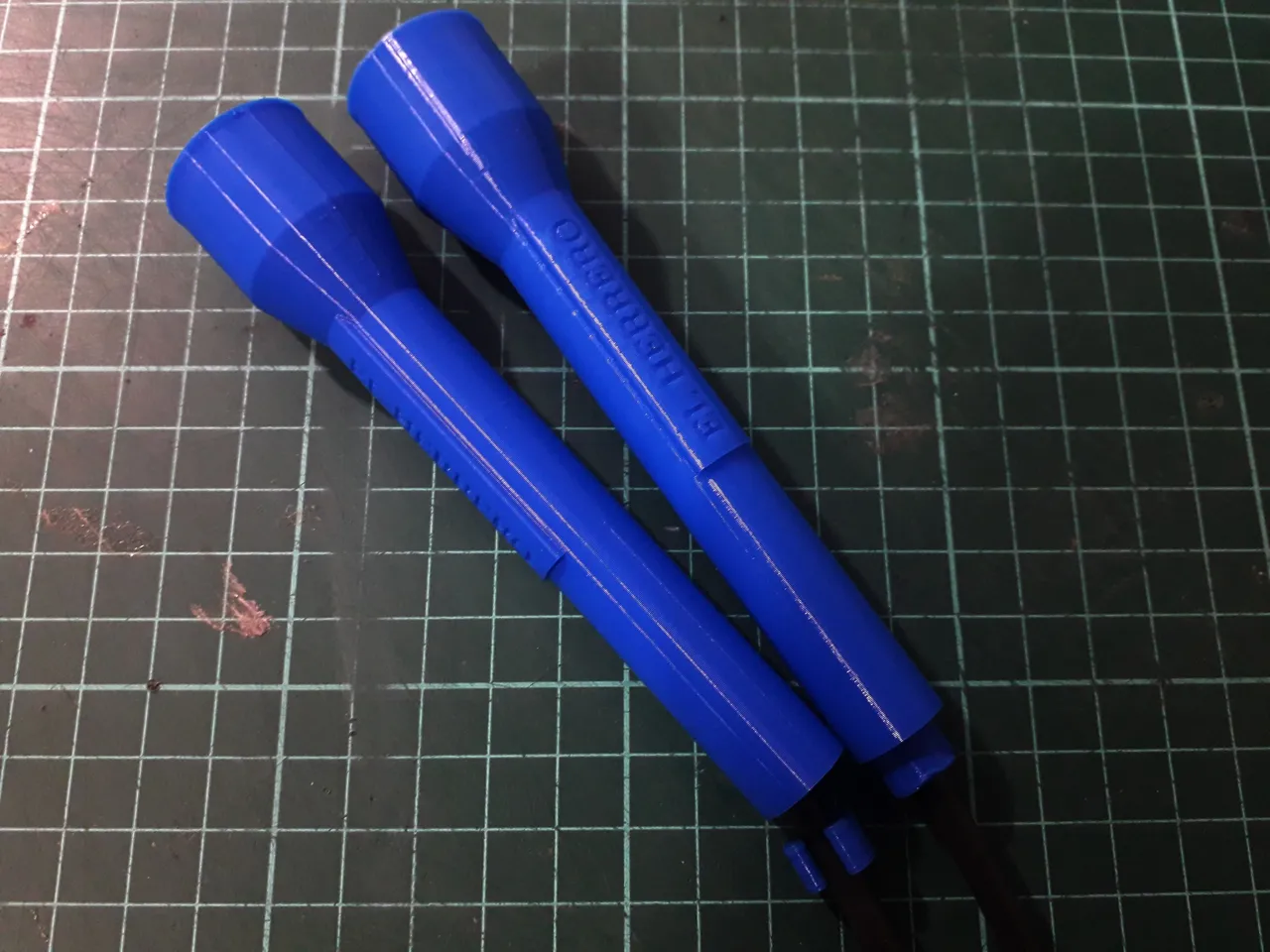

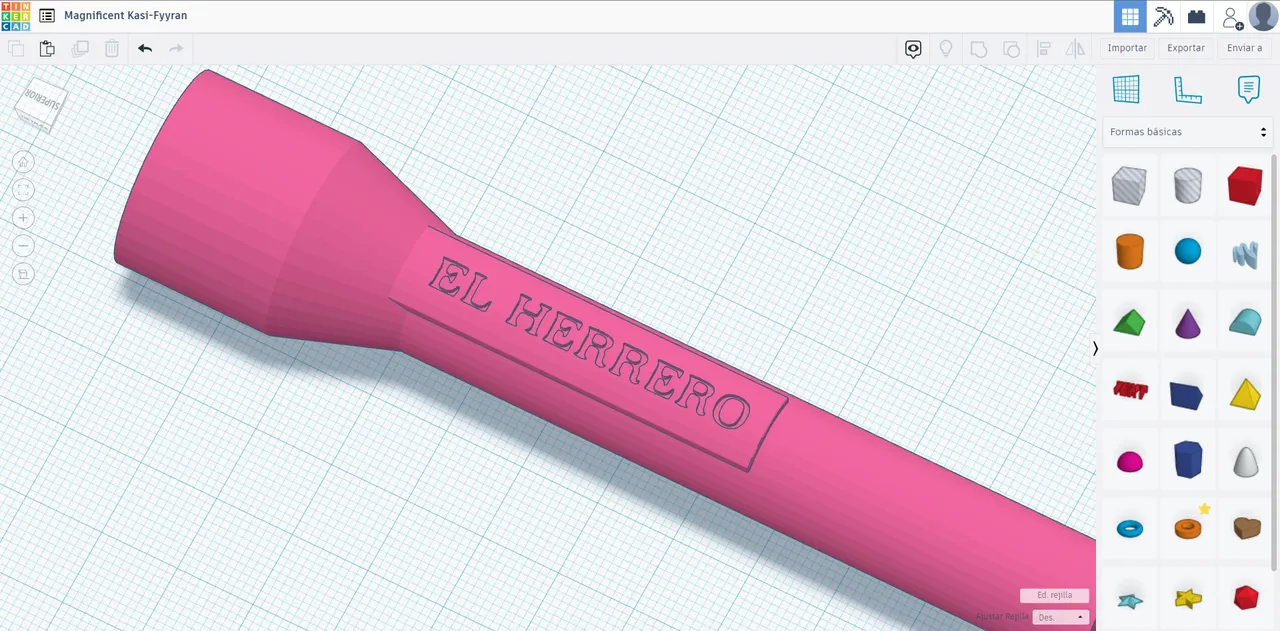

In the first tests everything went well, depending on the person could be adjusted, the area where I placed the logo did not bother the grip, but after an accident one of the handles hit the ground very hard, not something that would normally happen, but it broke just in the final area where I placed the logo. This helped me to redesign and lengthen this structure to generate more resistance in the handle.
En las primeras pruebas todo iba bien, dependiendo de la persona se podía ajustas, la zona donde coloque el logo no incomodaba el agarre, pero tras un accidente uno de los mangos se golpeo muy fuerte contra el suelo, no es algo que normalmente sucedería, pero se partió justo en la zona final donde coloque el logo. Esto me ayudo a rediseñar nuevamente y alargar esta estructura para generar mayor resistencia en el mango.

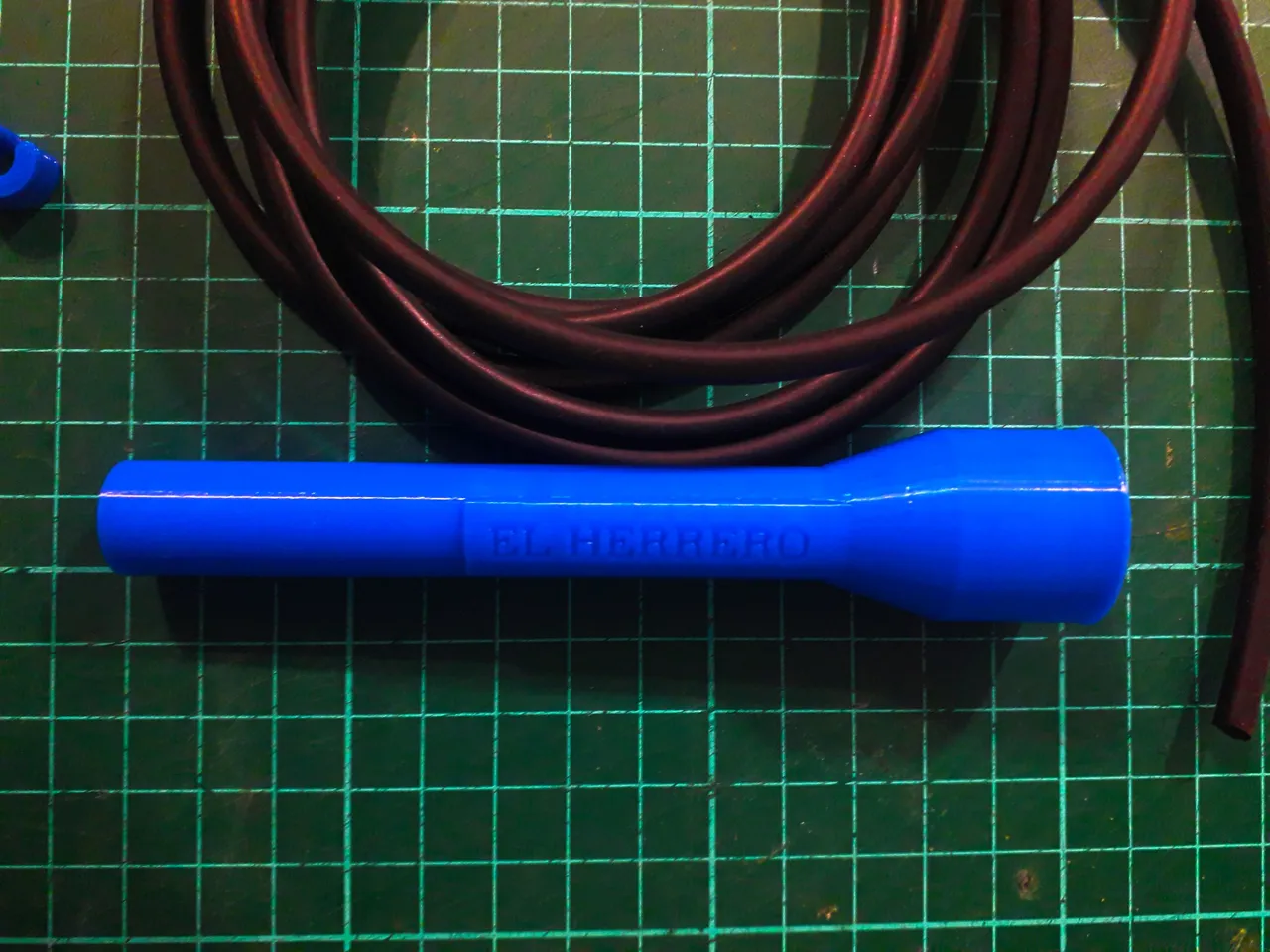

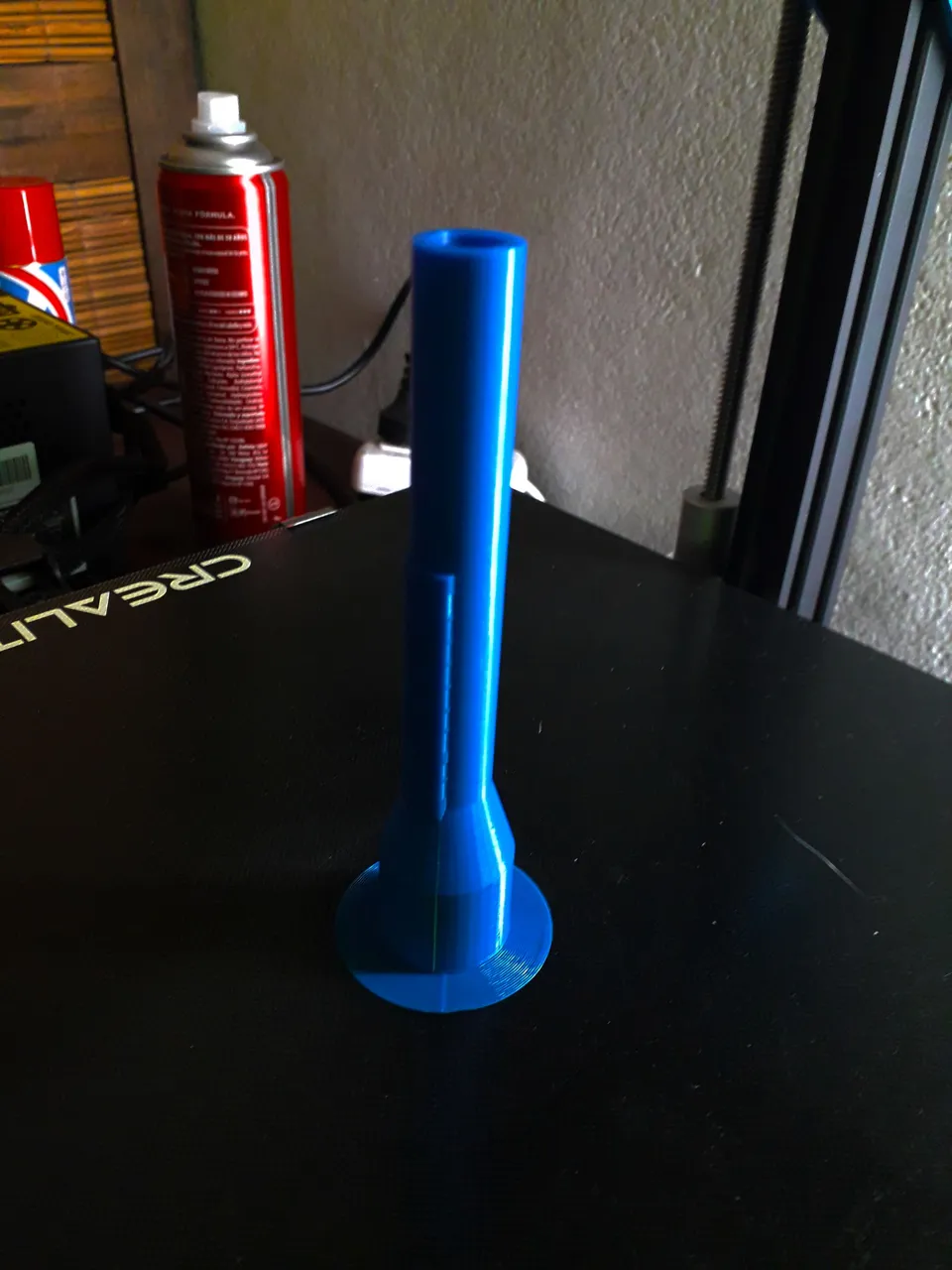

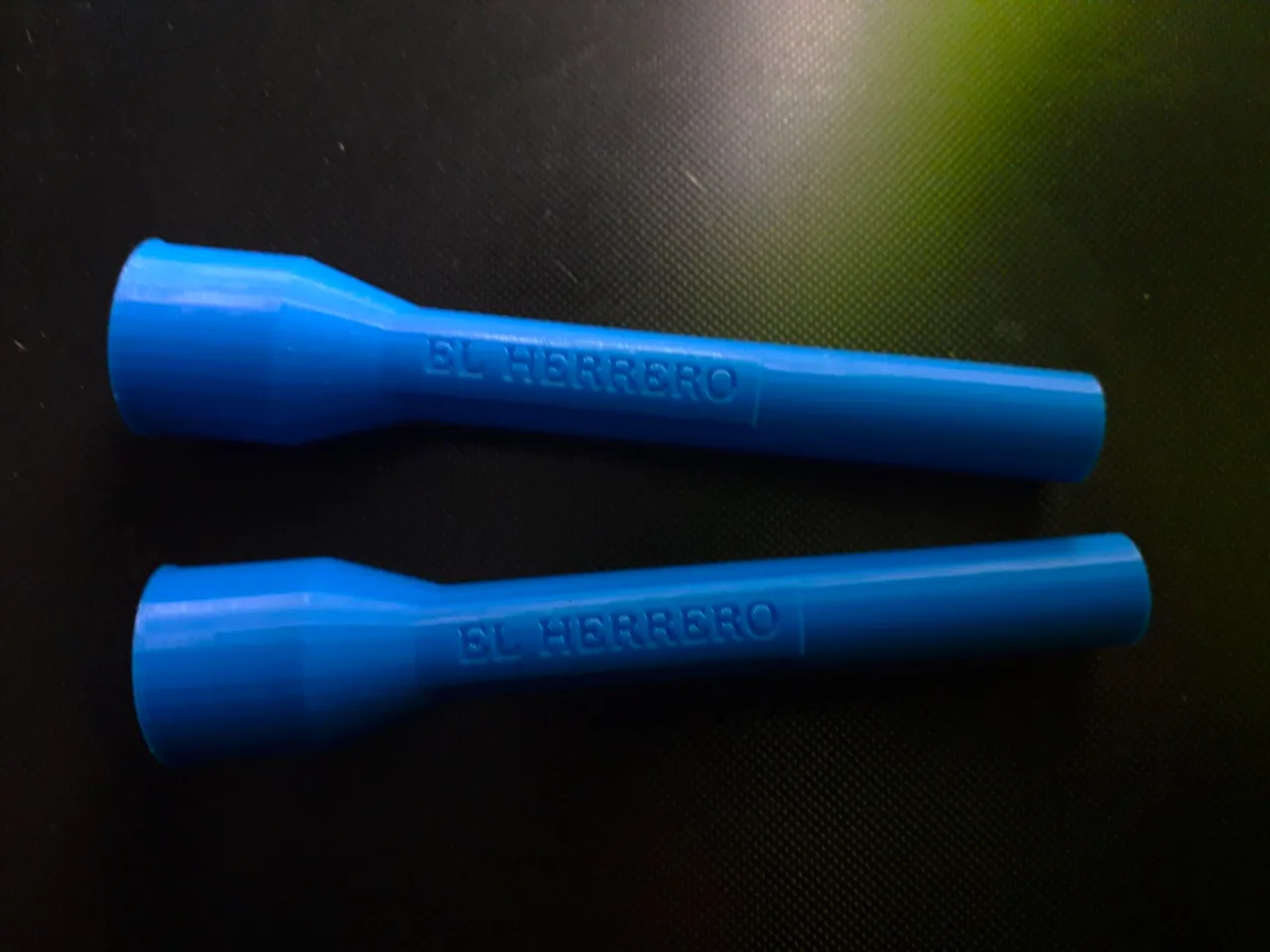

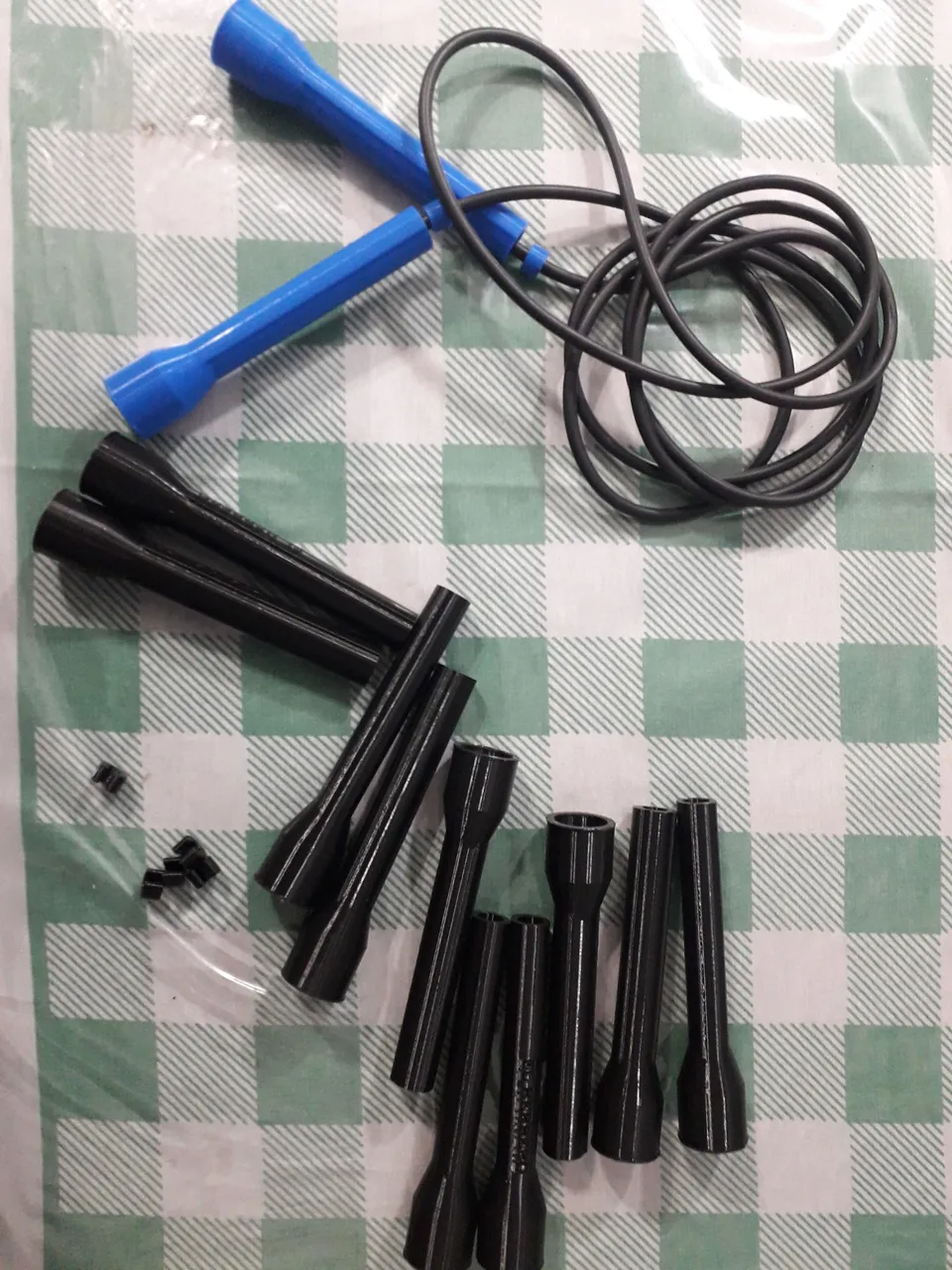

I printed the pieces, assembled everything and tested again, I was very satisfied with the result, now I had to think of a packaging for commercialization.
Imprimí las piezas, arme todo y probé nuevamente, quede muy conforme con el resultado, ahora tenia que pensar en un empaque para la comercialización.
What did you think of my design process, do you think I missed something? I would love to read your opinions in the comments.
¿Qué les pareció mi proceso de diseño? ¿Creen que me falto tener algo en cuenta? Me gustaría leer sus opiniones en los comentarios.
