Hola Comunidad de Hive ¿Cómo se encuentran?
Hoy me he decidido a realizar un nuevo post con un proyecto que se me ocurrió antes de dormir.

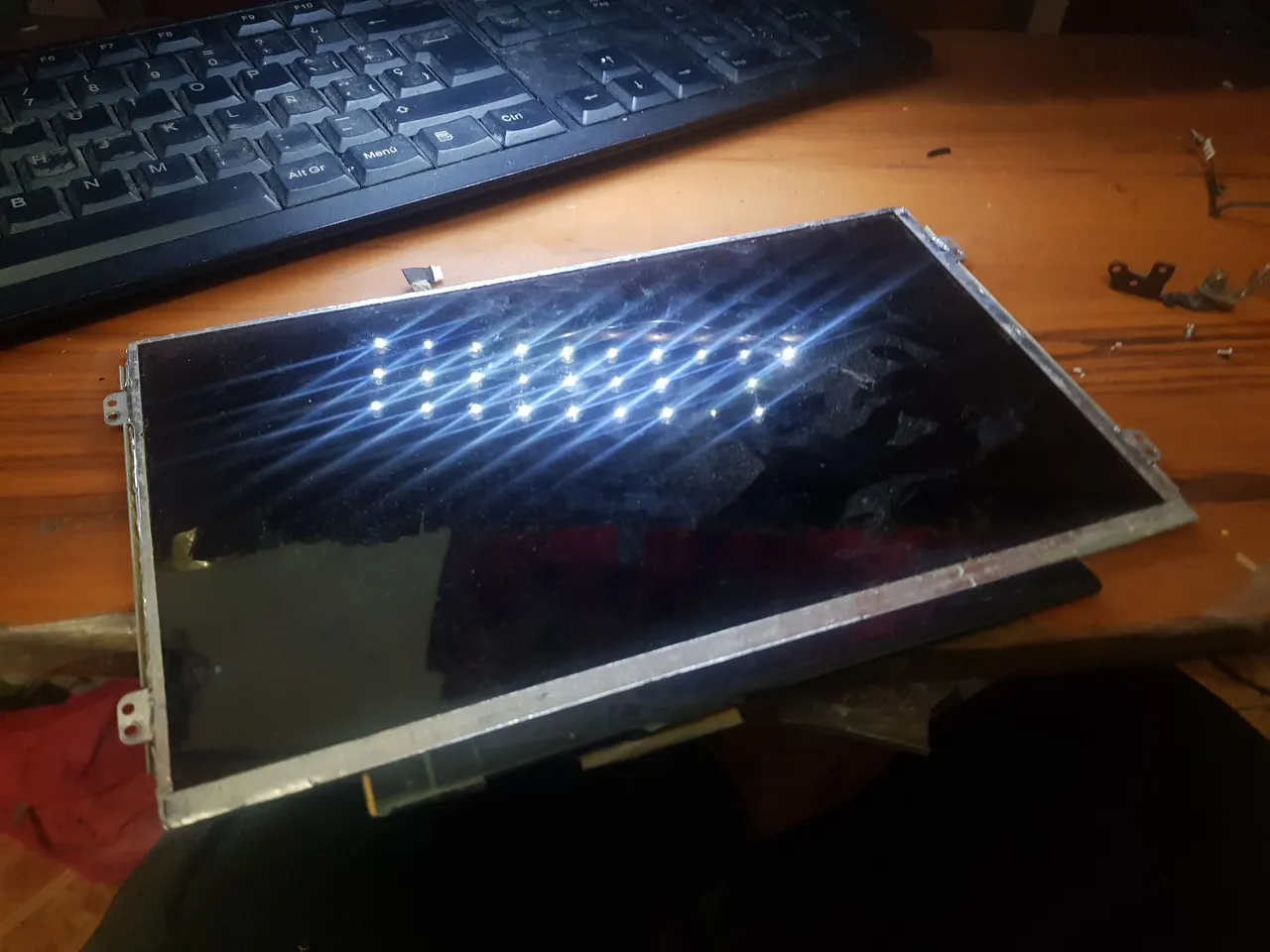

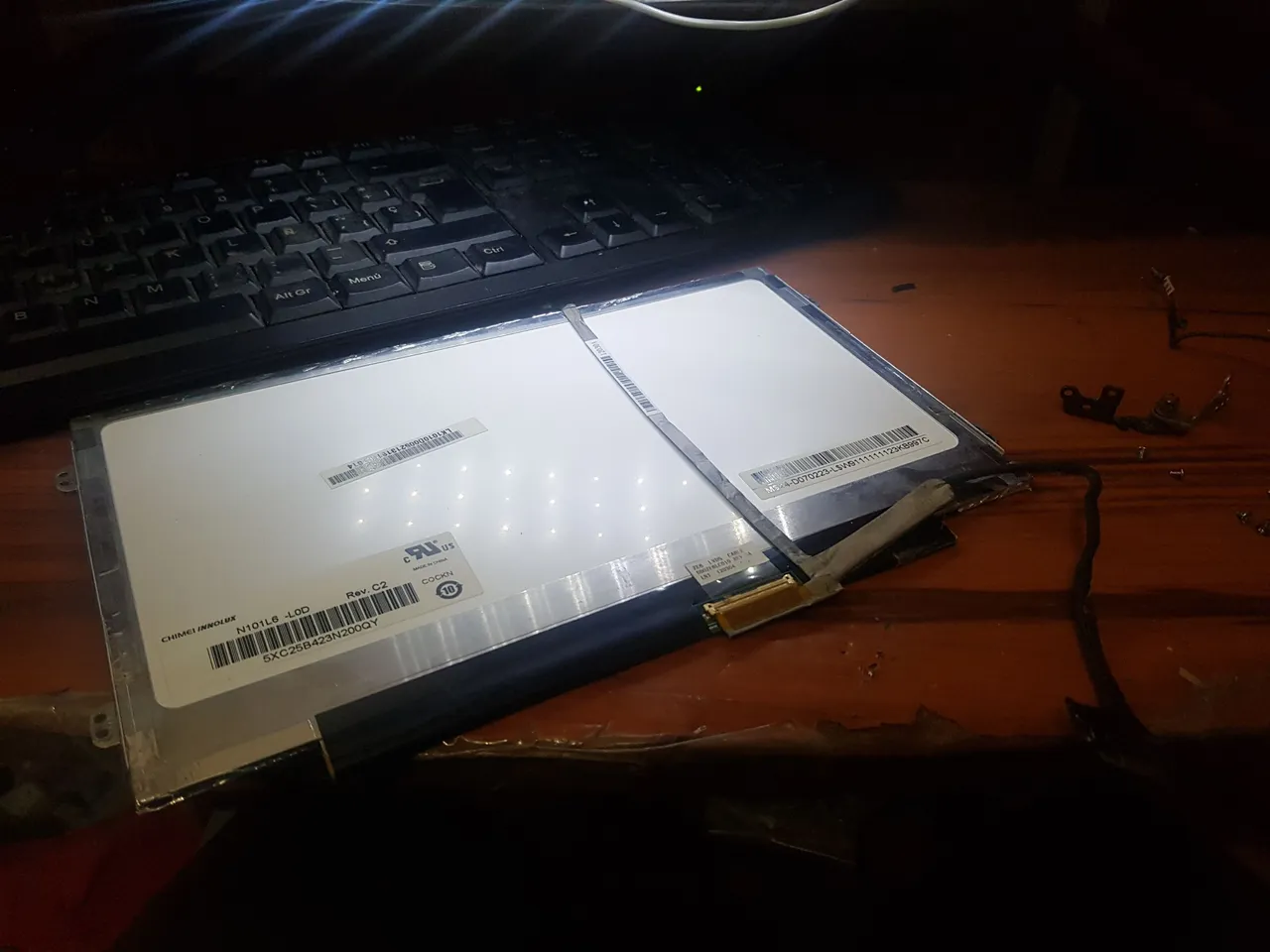

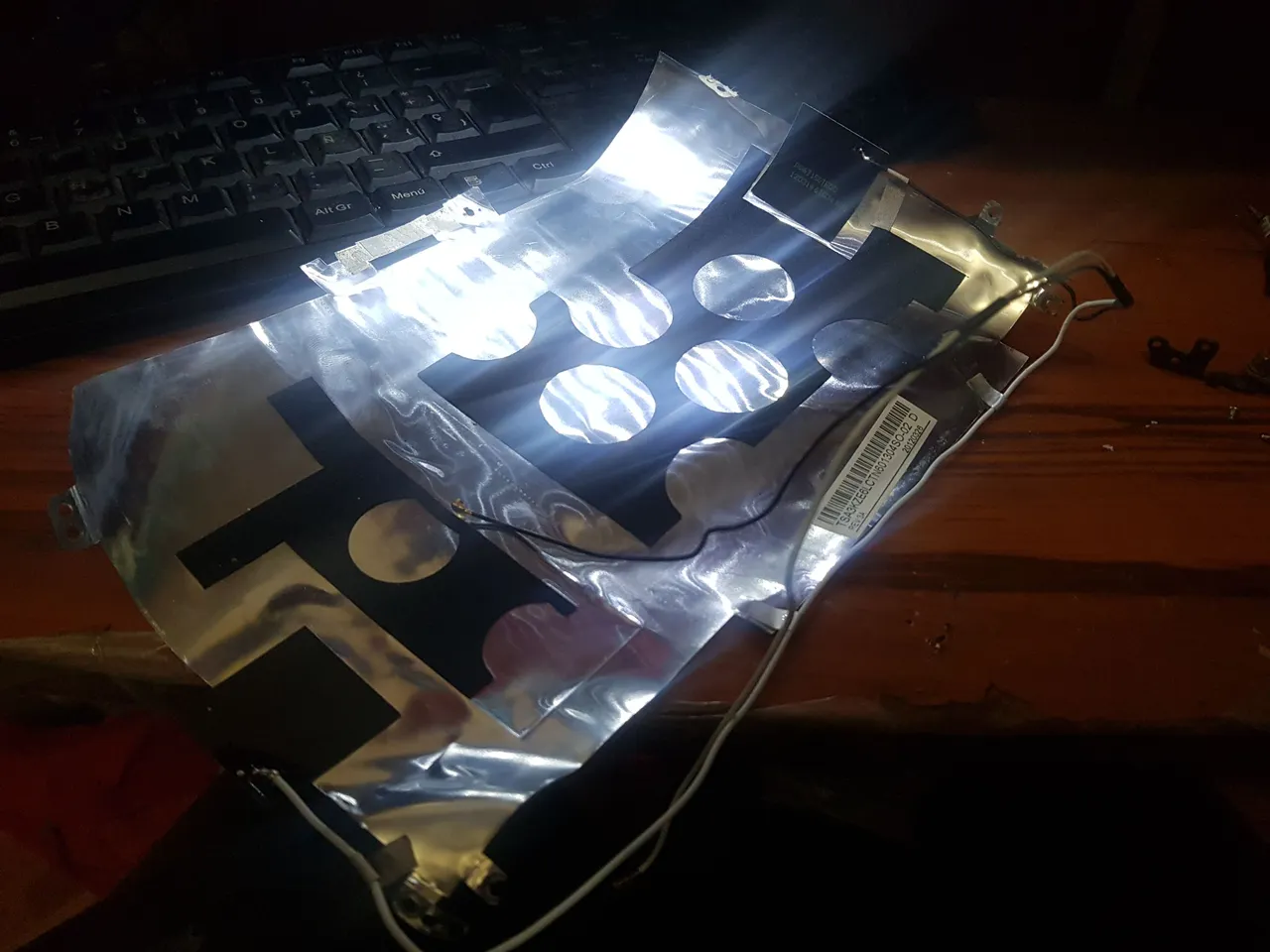

Buscando entre la chatarra que tengo en mi casa. He conseguido algunas pantallas dañadas de laptops. Y pues, como soy un entusiasta de la fotografía, pero la situación económica de mi país no me permite en estos instantes el poder costear luces para el trabajo; he decidido hacer unas buenas luces caceras reciclando estas pantallas, así que, acompáñame a esta nueva aventura.
English:Hello Hive Community, how are you?
Today I have decided to make a new post with a project that occurred to me before sleeping.
Searching among the junk I have in my house. I have gotten some damaged screens from laptops. And well, as I am a photography enthusiast, but the economic situation in my country does not allow me at this time to be able to pay for lights for work; I have decided to make some good home lights by recycling these screens, so come with me on this new adventure.
Bueno, para empezar, conocía del tema pero nunca lo había intentado, así que para refrescar la memoria, estuve dando vueltas en internet buscando foros y videos que me ayudaran.
Como es de esperar, esta información abunda. Pero muchas maneras distintas de explicar pueden llegar a confundir y le podemos sumar la GRAN experiencia que tengo en entender que de la teoría a la práctica hay mucho.

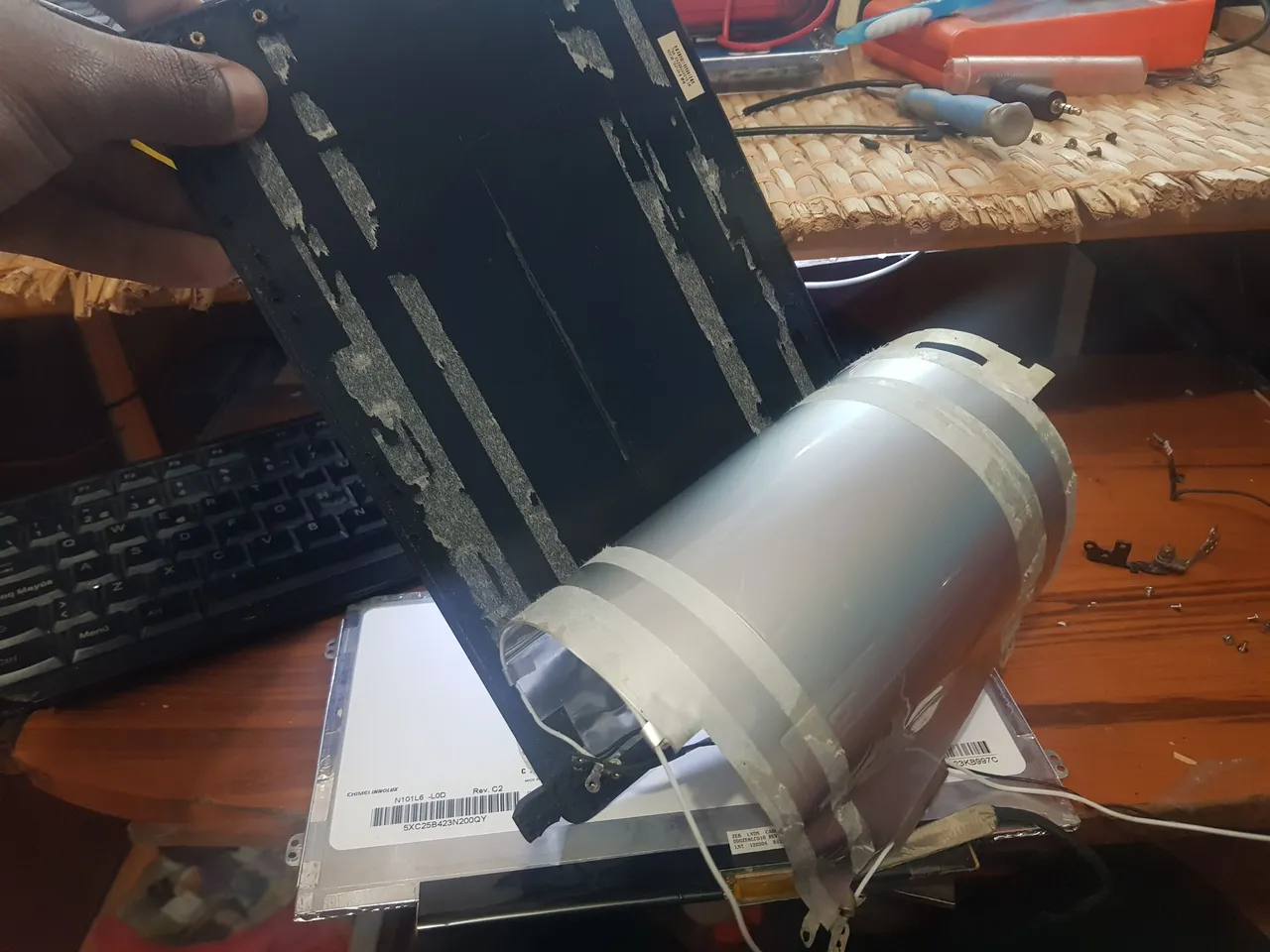

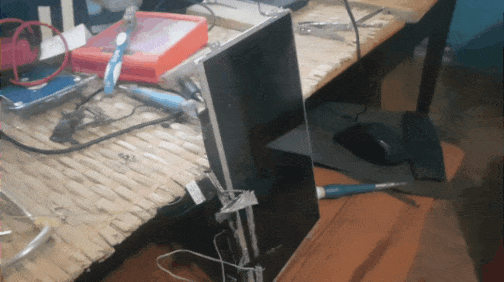

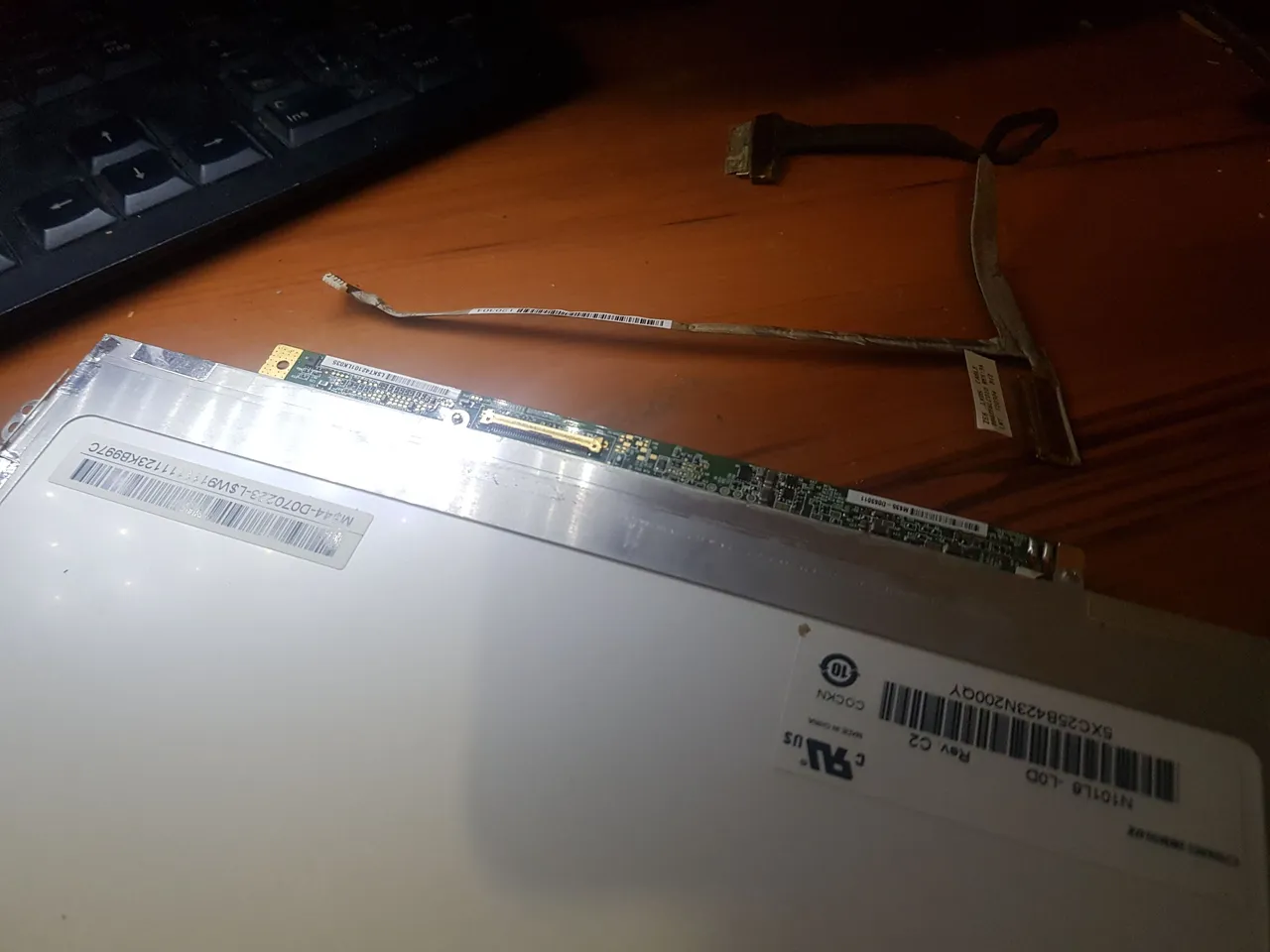

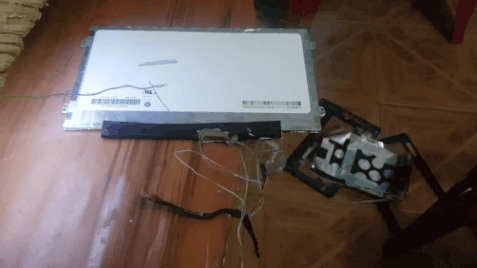

Ya habiendo refrescado mi memoria, comencé por desarmar lo que restaba de la pantalla, guardando algunas piezas como la cámara, micrófono y antena Wi-Fi que me pudieran servir para algún repuesto o proyecto futuro.
English:Well, for the first, I knew about it but had never tried it, so to refresh my memory, I was scouring the internet looking for forums and videos to help me.
As you might expect, this information abounds. But many different ways of explaining can be confusing and we can add the GREAT experience I have in understanding that there is a lot betwen from theory to practice.
Having refreshed my memory, I started by disassembling what was left of the screen, saving some parts such as the camera, microphone and Wi-Fi antenna that could be used for a spare part or future project.

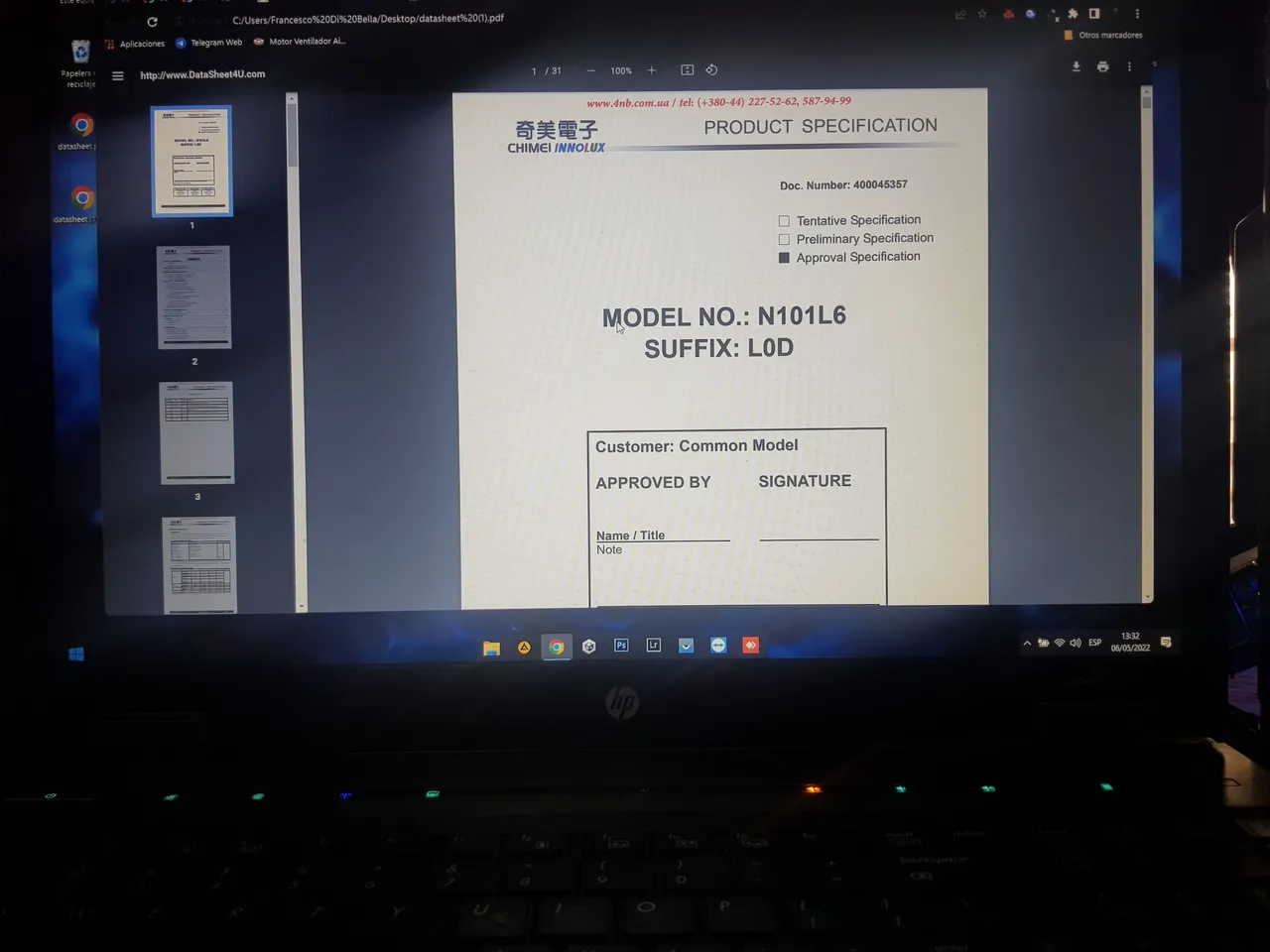

Lo siguiente fue buscar por internet el DataSheet de la pantalla y así conocer los esquemas del fabricante y saber por donde y como alimentar los leds.
English:The next thing was to search on Internet for the DataSheet of the screen and thus know the manufacturer's diagrams and know where and how to power the LEDs.

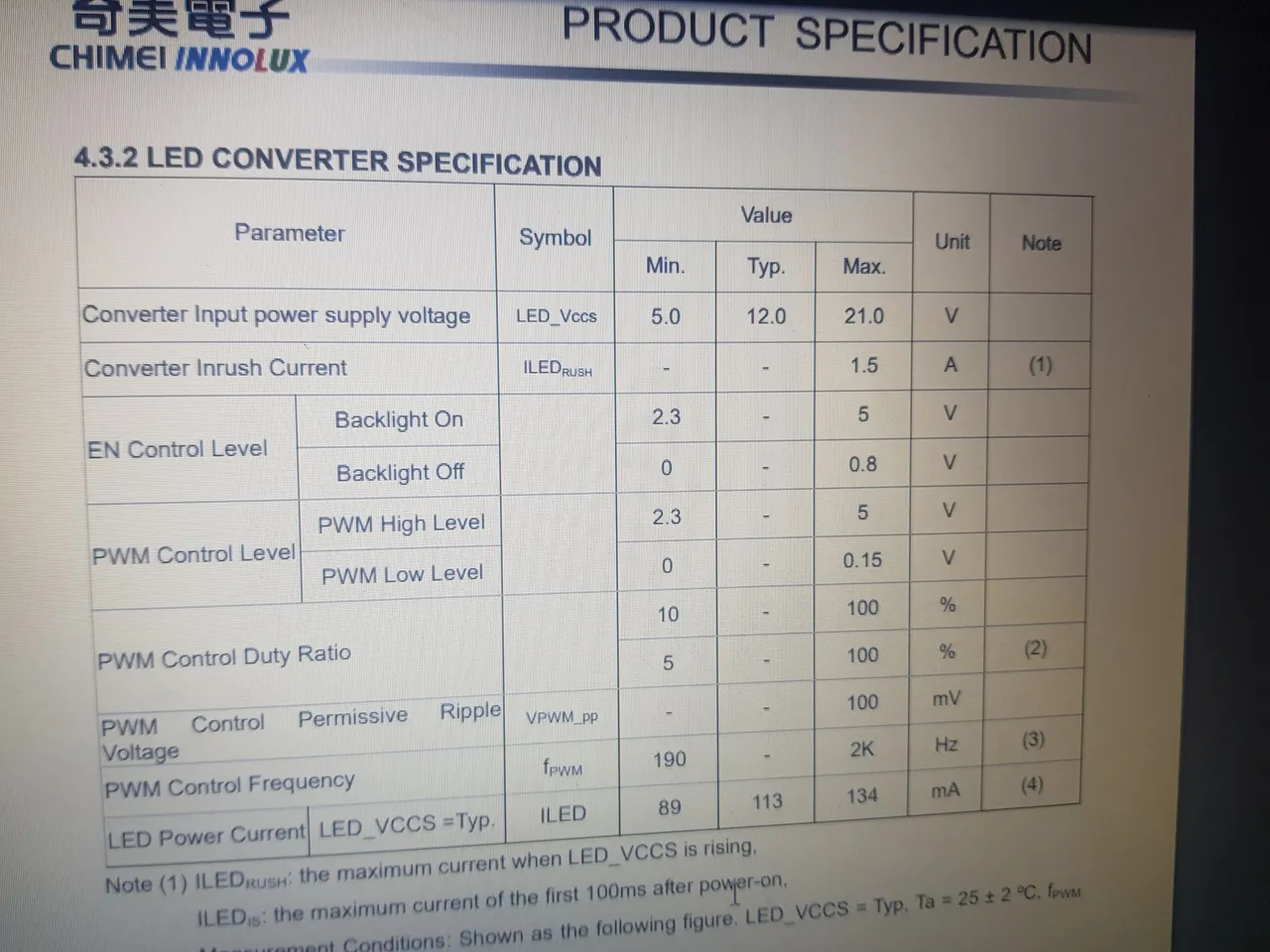

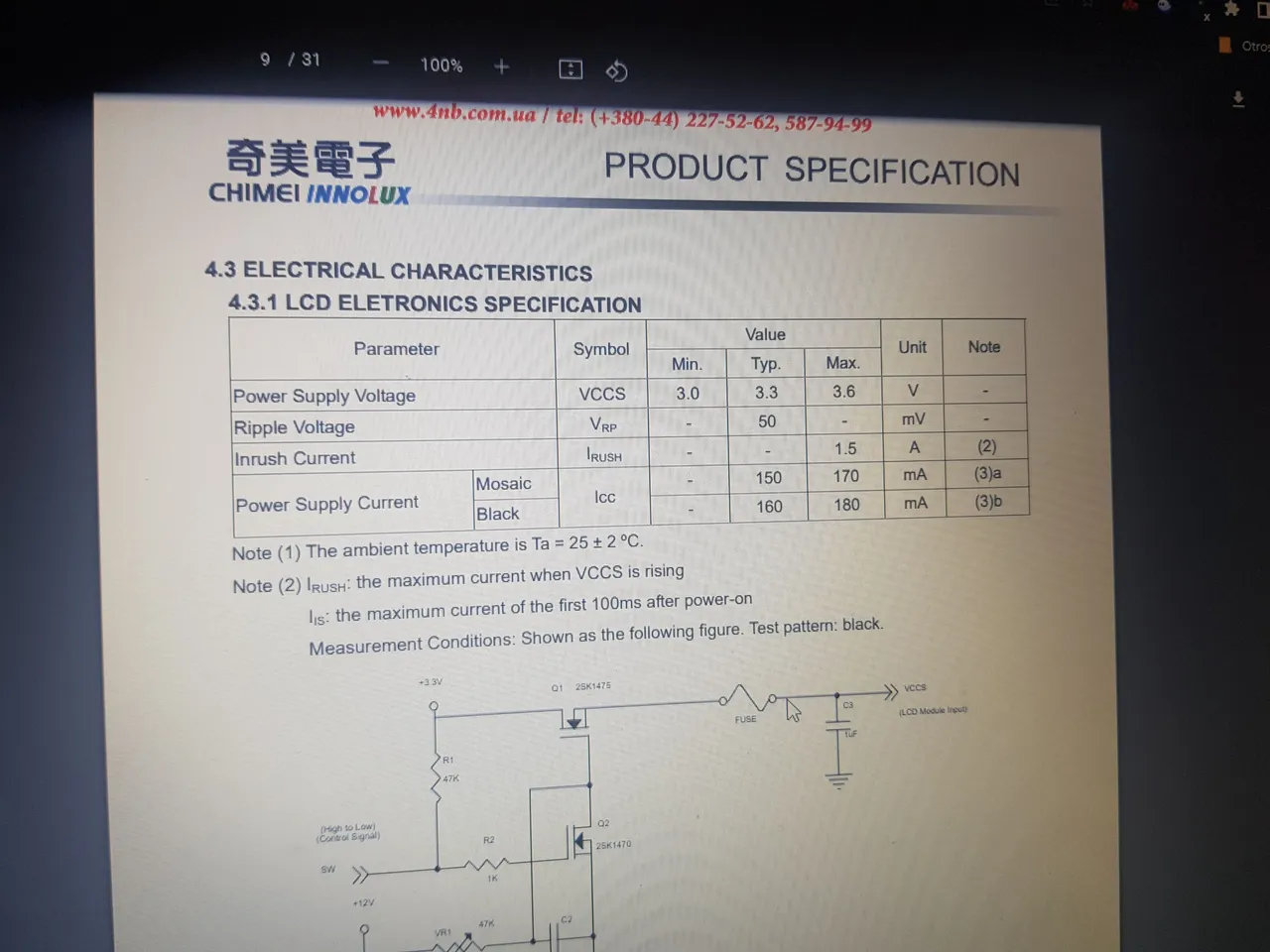

Una vez que tenemos el SpreadSheet, podemos observar que los leds trabajan típicamente con 12v, pero que necesitamos alimentar también con 5v la señal de encendido y la señal de brillo máximo (recordando que no busco bajar la intensidad porque usaré la lámpara para fotografía).
English:Once we have the spreadsheet, we can see that the leds typically work with 12v, but that we also need to feed the power-on signal and the maximum brightness signal with 5v (remembering that I am not looking to lower the intensity because I will use the lamp for photography).

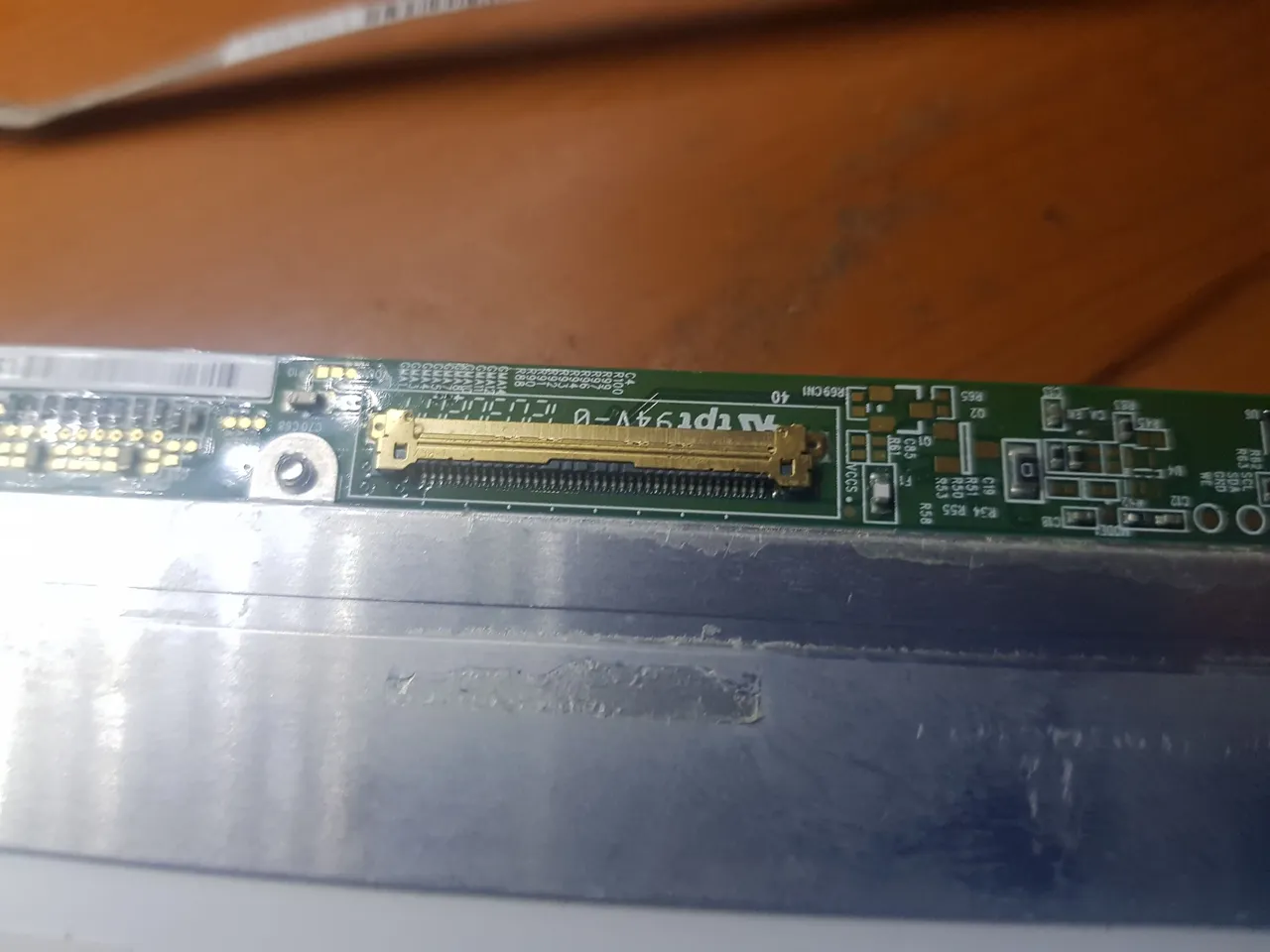

Ahora hay que buscar en donde hacer las conexiones.
English:Now we have to find where to make the connections.

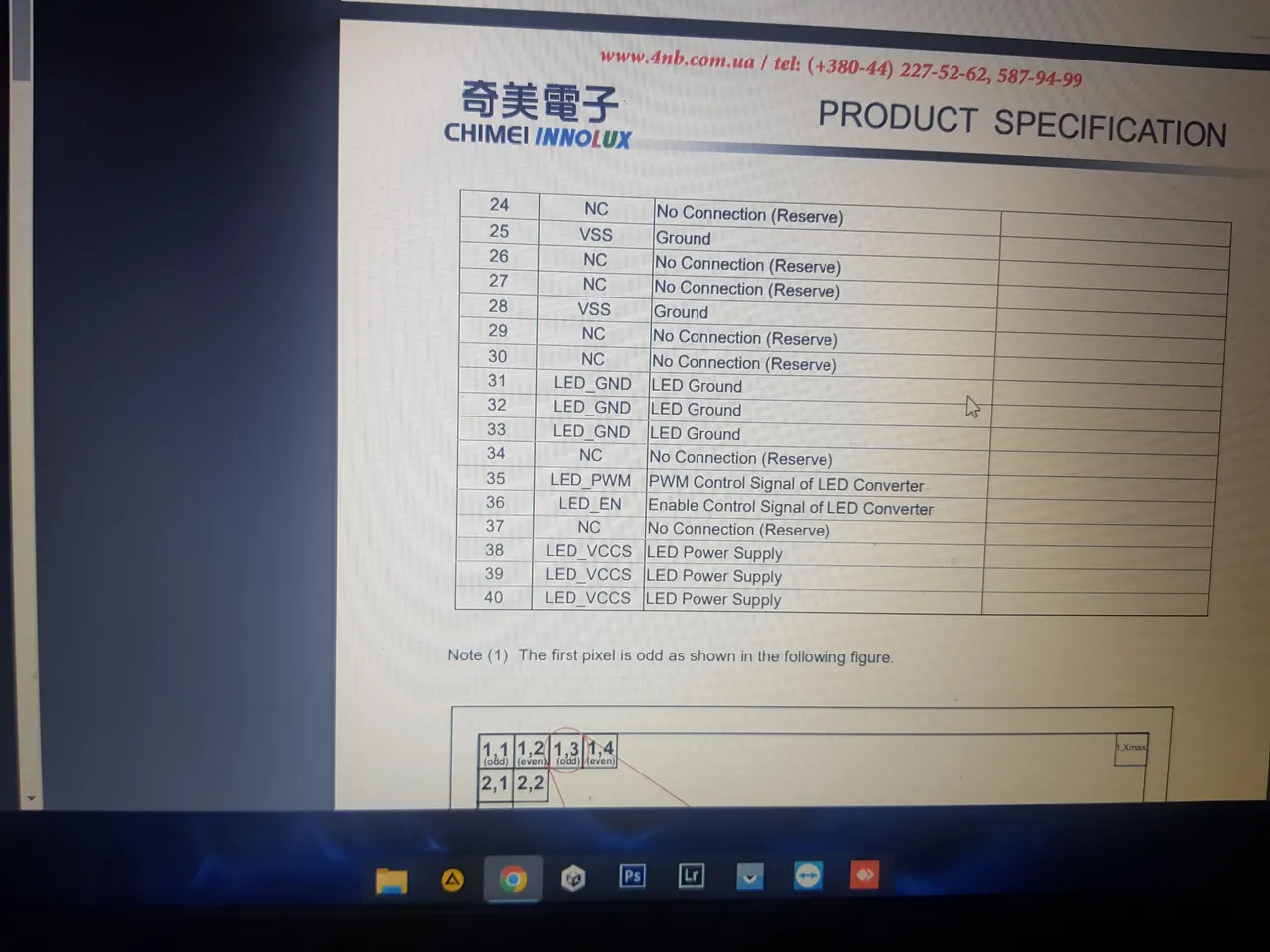

Según el SpreadSheed las conexiones debemos hacerlas en los pines 38-39-40 para los 12v de alimentación y los pines 35-36 son los de las señales de encendido y la de regulación de brillo. También necesitaremos conectar el negativo o tierra.

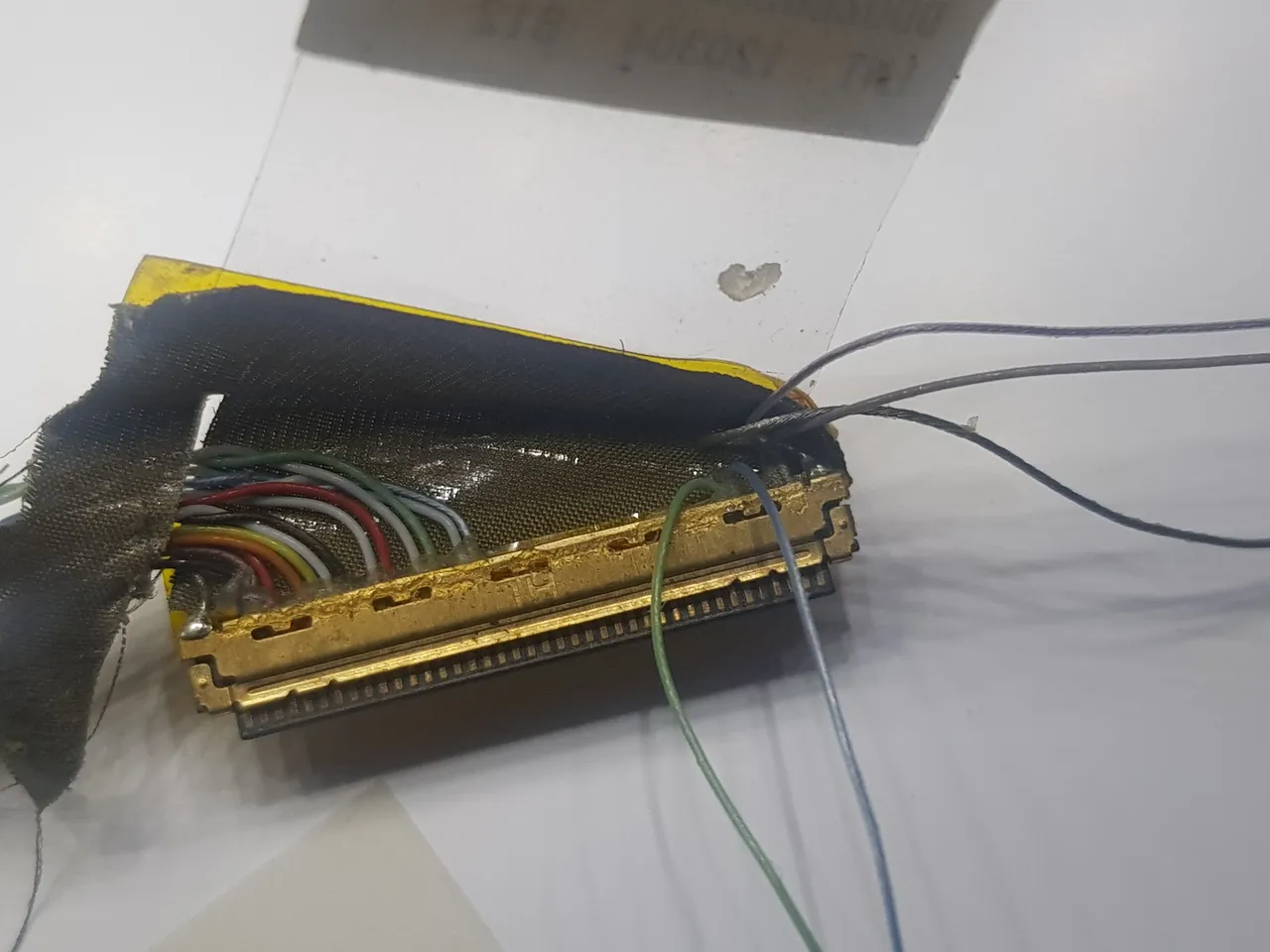

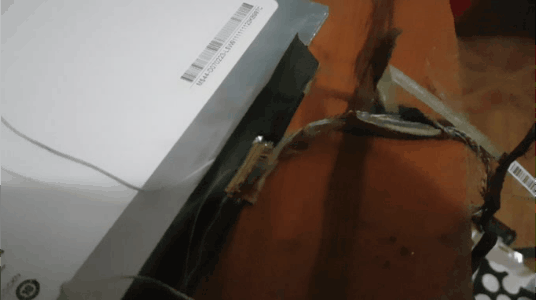

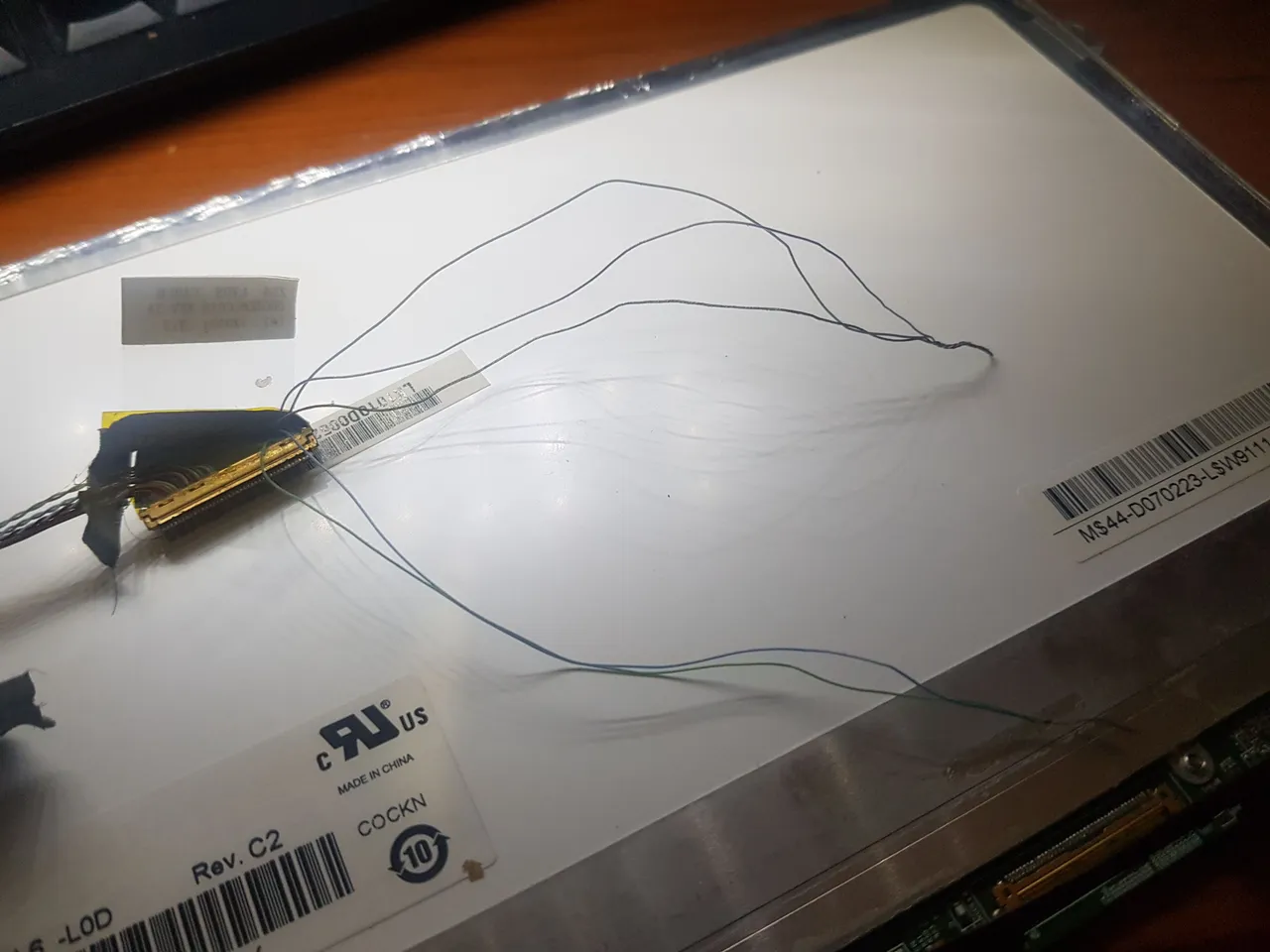

Pero como sabemos que es complicado soldar directamente sobre el puerto de conexión; decidí usar el mismo cable de alimentación y solo poner unos cables directamente de la fuente y de esta forma, hacer una prueba.
English:According to the SpreadSheed, the connections must be made on pins 38-39-40 for the 12v power supply and pins 35-36 are for the power signals and the brightness regulation. We will also need to connect the negative or ground.

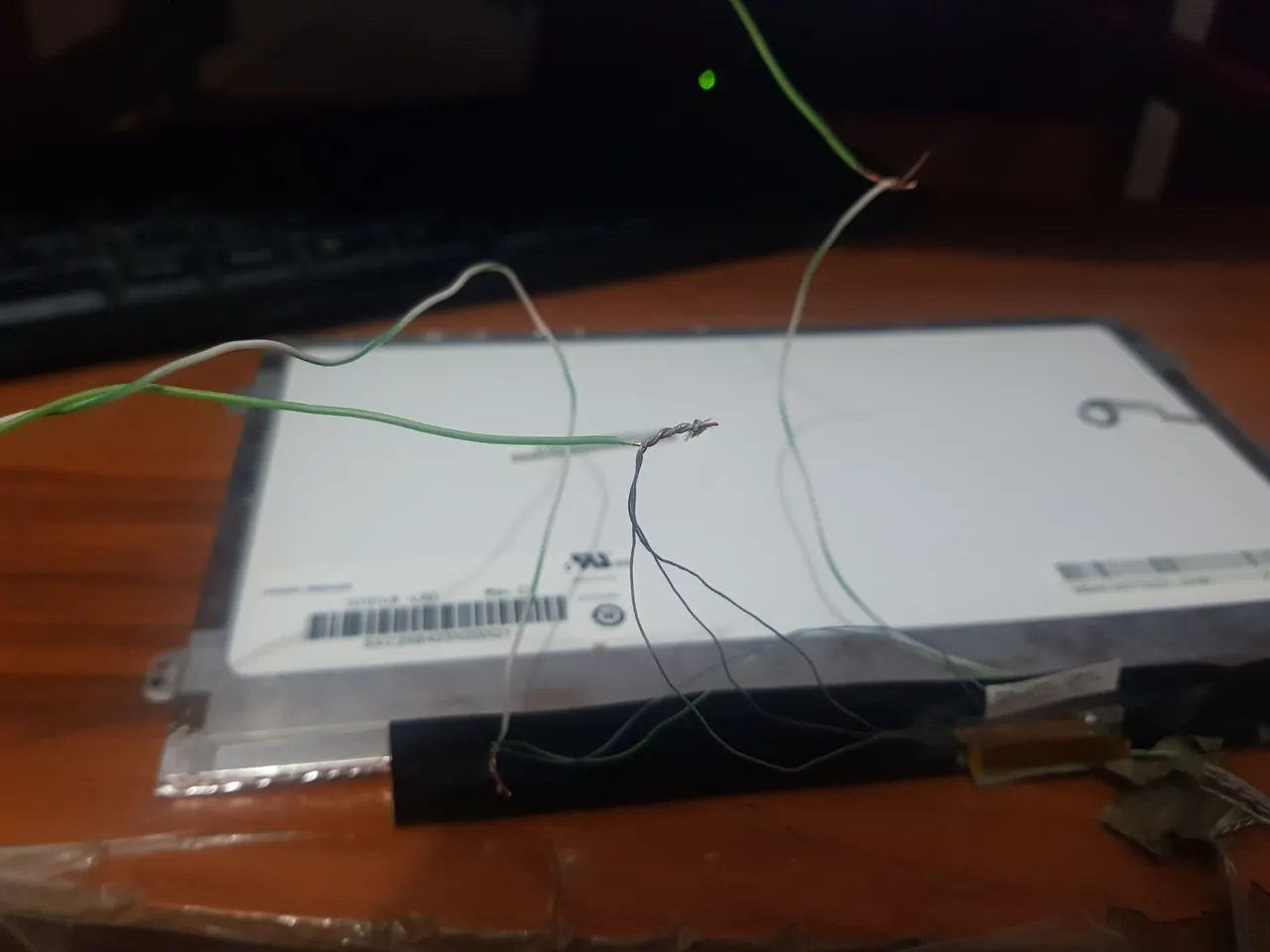

But as we know that it is difficult to solder directly on the connection port; I decided to use the same power cable and just put some cables directly from the source and in this way, do a test.

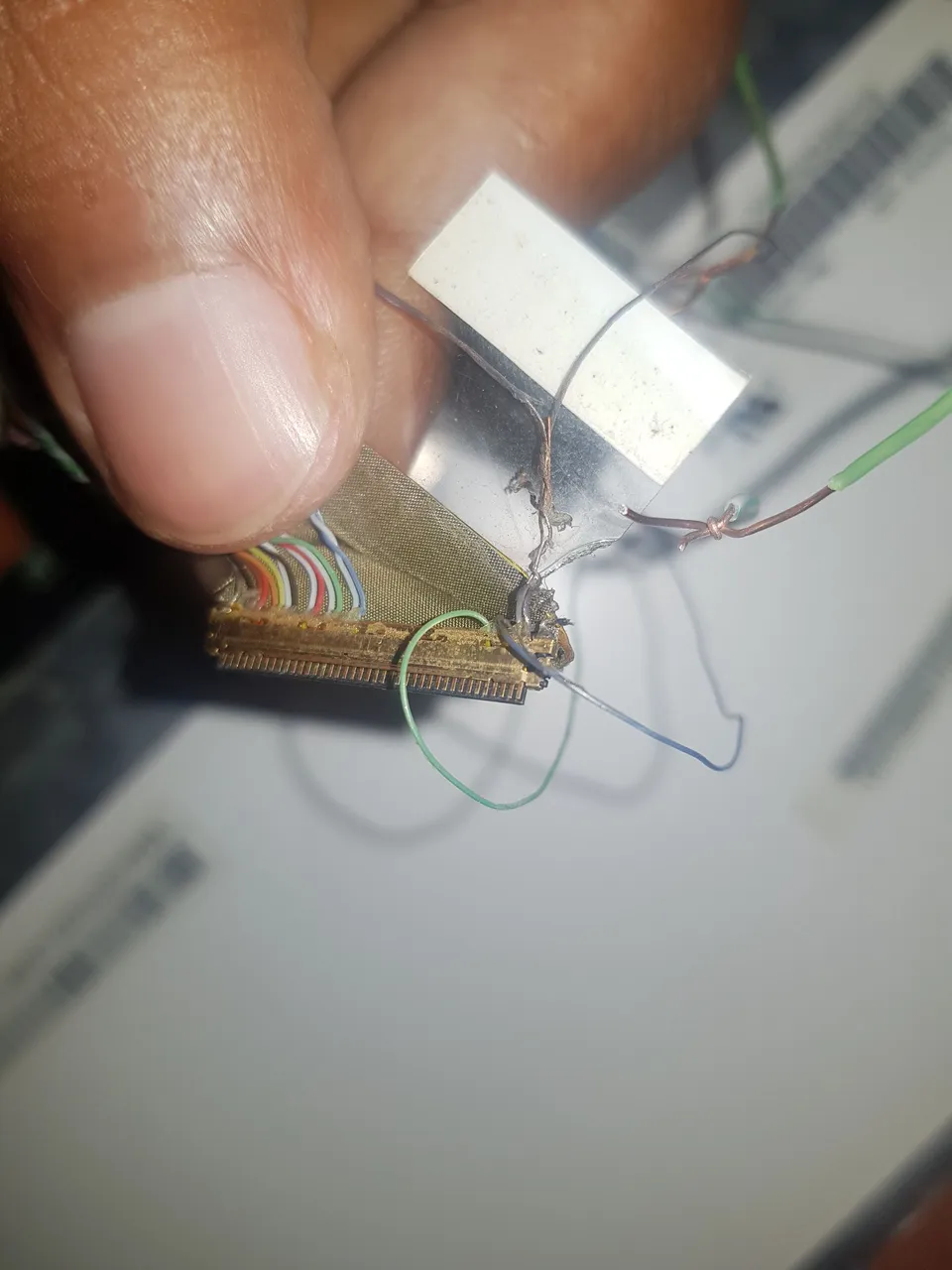

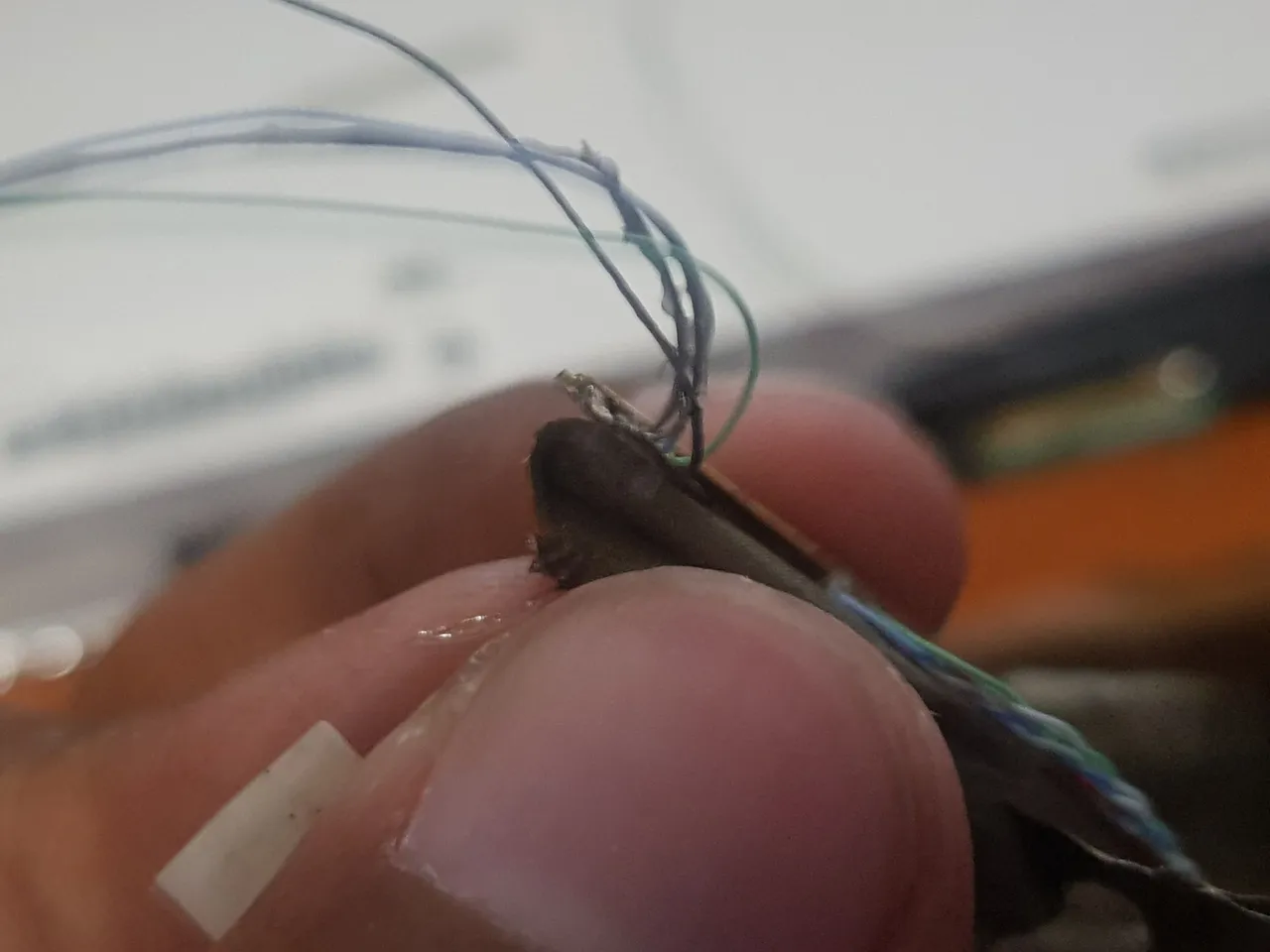

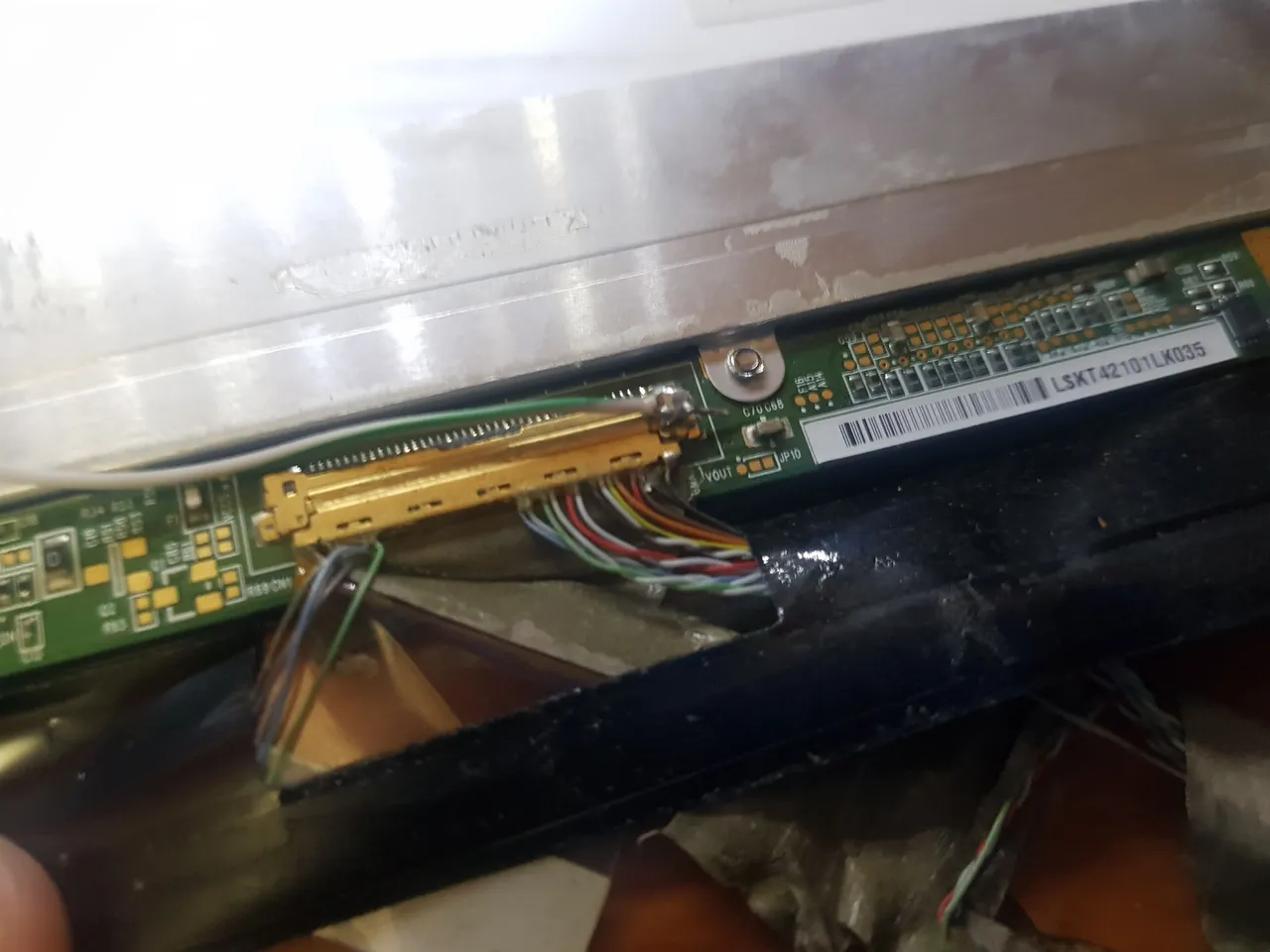

Luego soldé un cable a la tierra.
English:I then soldered a wire to ground.
¡Listo!
English:Done!

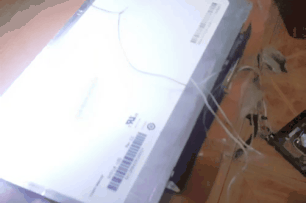

Ahora solo nos falta alimentar la pantalla con energía.

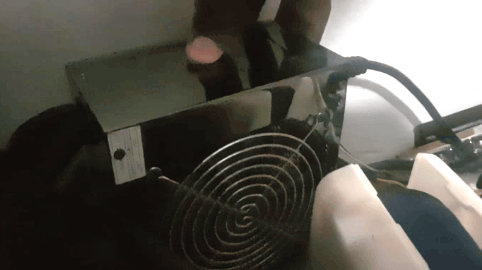

Para este caso y a manera de prueba, utilicé una fuente de alimentación de una computadora de escritorio que técnicamente un amigo me donó a causa de tener fallas al usarla con una tarjeta madre.
Conecto 12v para la alimentación, 5v para la señal y la tierra.
Y...
¡He aquí mi sorpresa! Un cortocircuito, y el cable de 12v se incendia.
English:Now we just need to feed the screen with energy.
For this case and as a test, I used a power supply from a desktop computer that a friend technically donated to me due to having failures when using it with a motherboard.
I connect 12v for power, 5v for signal and ground.
And...

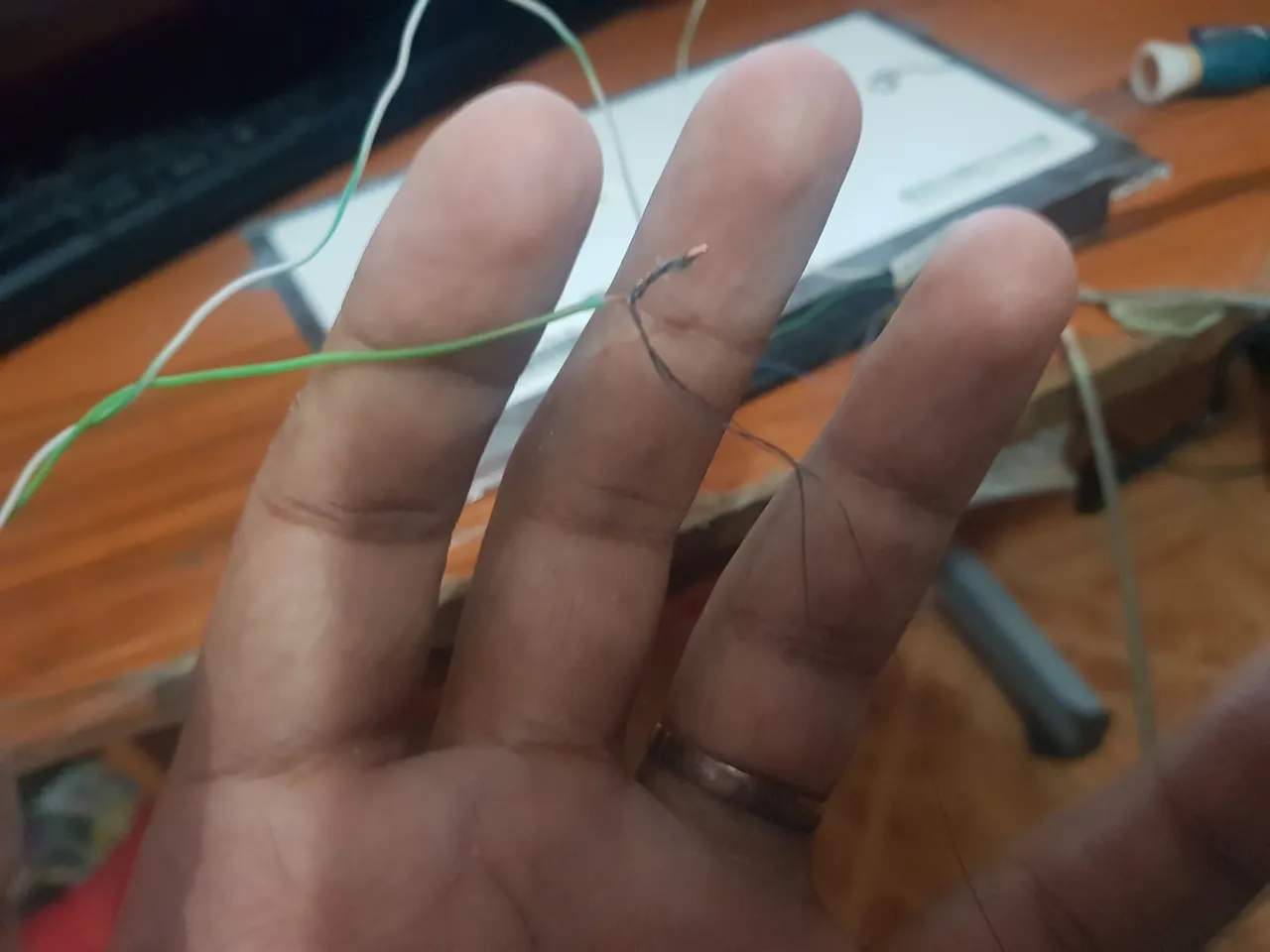

Here is my surprise!
One short, and the 12v cable catches fire.

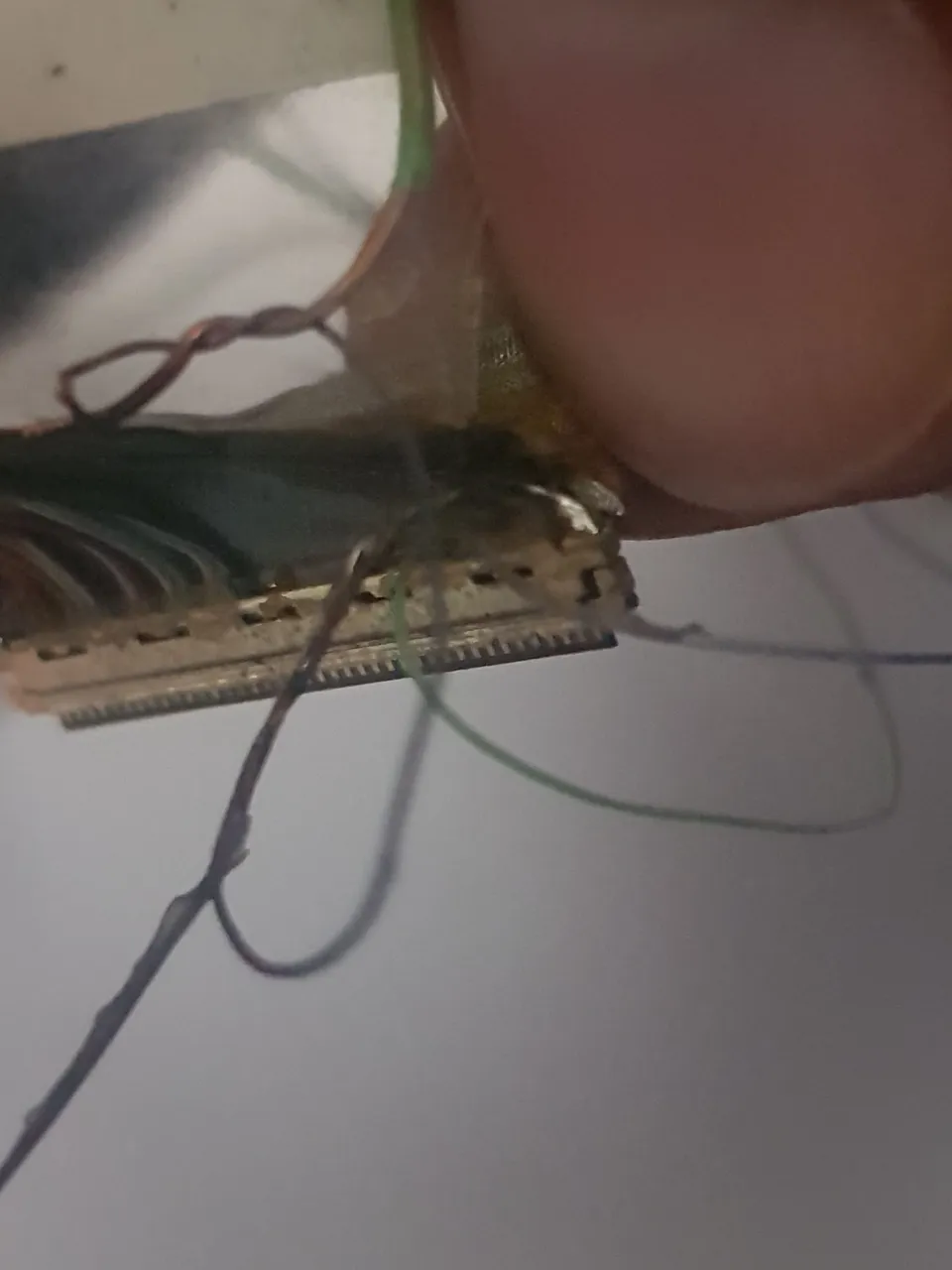

Pensé que era por mucho voltaje, así que revisé que nada estuviera quemado además del cable.
Ahora a probar de nuevo, pero con un ligero cambio: En vez de usar 12v utilice 5v.
Y adivinen.... ¡volvió a suceder!
English:I thought it was from too much voltage, so I checked that nothing was burned besides the cable.
Now to try again, but with a slight change: Instead of using 12v use 5v.
And guess... it happened again!

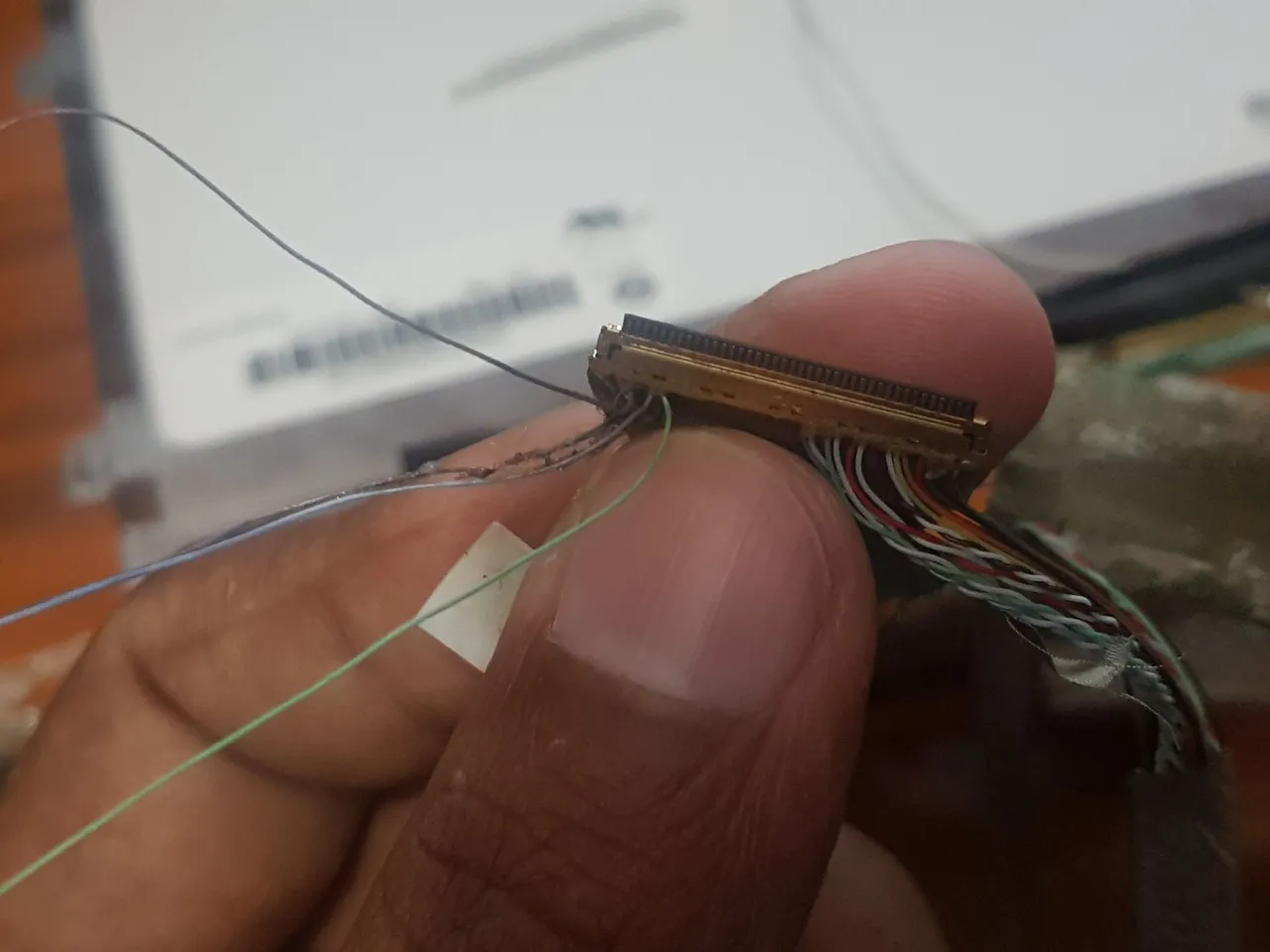

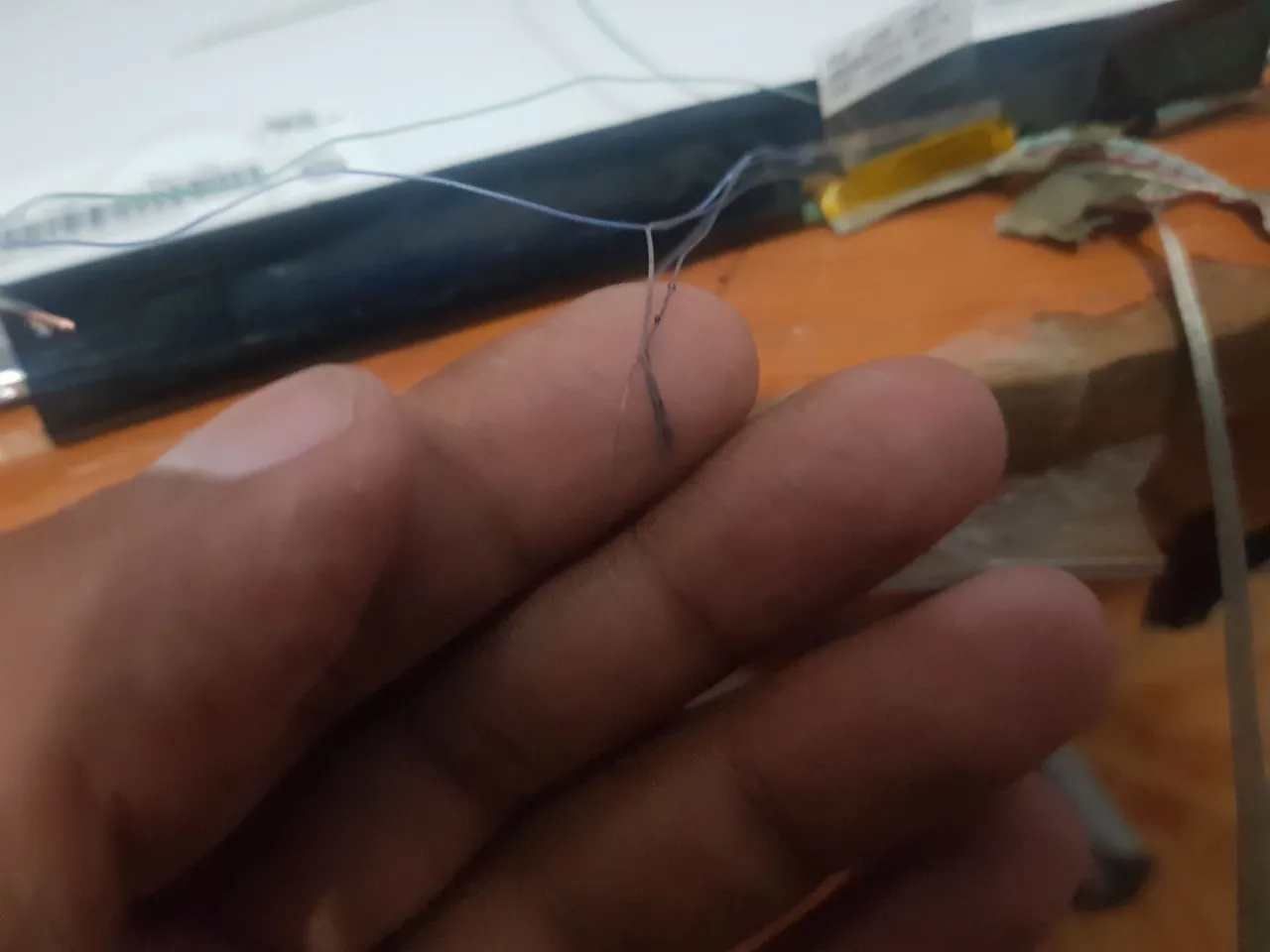

Al mirar mas de cerca, pude notar que el cable del pin 40 no está como alimentación sino que está directo a tierra.
Corté el cable para que no volviera a suceder.
English:
Upon closer inspection, I could see that the pin 40 cable is not for power but is directly grounded.
I cut the cable so it wouldn't happen again.
Ahora a probar de nuevo con 5v.
English:
Now then to try again with 5v.
¡Bien! ya no hay cortocircuito.
English:
Good! there is no short circuit.
Pero no todo es alegría, pues aún no enciende la pantalla.
English:
But not everything is joy, because the screen still does not turn on.
Cambié de 5v a 12v y a probar de nuevo.
Nada aún...
Ya no se me ocurría más nada excepto por probar si estaba llegando el voltaje adecuado.
Y cuando revisaba con el multímetro, pues....
¡Otra sorpresa!
No consideré lo cerca que estaban los cables de 12v y la tierra y un ligero toque entre ambos... nada más y nada menos, que me dejó sin la fuente de alimentación...
English:
I couldn't think of anything else except to test if the proper voltage was coming through.
And when I checked with the multimeter, well...
Another surprise!
I didn't consider how close the 12v wires were to ground and a light touch between the two... nothing more nothing less, which left me without the power supply...
Bueno, no siempre todo es victoria.
Por el momento, pondré pausa a este proyecto.
De las victorias no siempre se aprende. En mi caso, todo lo que he aprendido durante mi vida ha sido en gran mayoría de situaciones como esta.
Este no es el caso para deprimirse y dejar todo para nunca mas intentarlo. Por el contrario, debe servir de motivación para la siguiente vez hacerlo mejor.
El siguiente proyecto debería se la recuperación de la fuente de alimentación y luego intentar de nuevo. Pero como sé que siempre estoy muy ocupado, no prometo continuar directamente con esto.
Espero me sigas para seguir viendo las aventuras y desventuras que me deparan jejeje...
¡Nos vemos en la siguiente! me he divertido mucho en esta ocasión ¿y tu?
English:
Well, not always everything is victory.
For now, I'll put this project on hold.
You don't always learn from victories. In my case, everything I've learned during my life has been in the great majority of situations like this.
This is not the case to get depressed and give up everything to never try again. On the contrary, it should serve as motivation to do better the next time.
The next project should be power supply recovery and then try again. But since I know that I am always very busy, I do not promise to continue directly with this.
I hope you follow me to continue seeing the adventures and misadventures that lie ahead lol...
See you at the next! I had a lot of fun this time, and you?
