Greetings, it is a pleasure to share a new publication in this community. I hope they are as well as possible.
I keep working at times on the microwave that I was restoring in the previous repair post, as the expenses are on my own, I couldn't go faster.
I've come a long way, with the control board repair. But there are still more details to get the oven ready. The high voltages with which the equipment operates remind me that:
Do not handle this type of equipment if you do not have the training for it.
An important part of the electrical power system of this equipment requires the use of a capacitor in the high voltage zone, at the output of the transformer. I have to verify its good condition. Highlighted in the red circle.
You must not touch the terminals of a capacitor or you may receive a significant shock, and you may not use any device to measure whether the capacitor is still charged, which can destroy the tester being used.
In the days of analog equipment, the technician used to make a short circuit between the two terminals of the capacitor to discharge, generate a spark and the capacitor was discharged. This is how they discharged the capacitors of: the washing machine, water pump, oven or the equipment they were checking.
Image's Source - Image Source
In these most current equipment, causing a spark by short-circuiting a capacitor, we can end up damaging the electronic card of the device we are working on, which will cause us problems to carry out the equipment, and of course problems for the client.
Others connected a soldering iron to the capacitor terminals, so it is well discharged, if done correctly and the soldering iron is in good condition, but you have no way of being sure that the process went well.

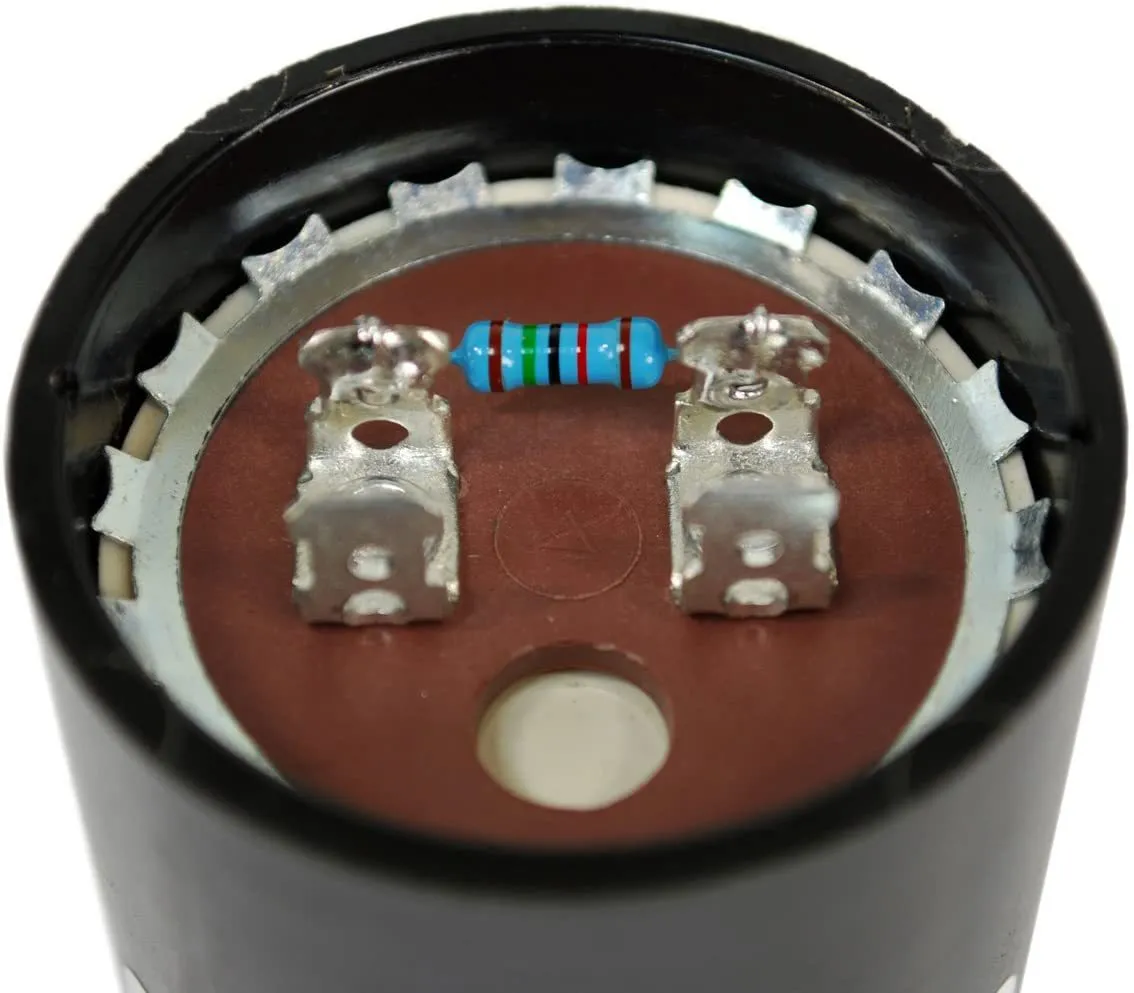

Some capacitors have a resistance between the terminals that is responsible for discharging when the power is cut off. But you don't have an indicator to show you if the resistor is good, and if you try to measure and it's charged, it will destroy the tester.
Image's Source - Fuente de la Imagen
So this is what the publication will be about, a very simple and useful device to discharge capacitors, which, as an addition to the homemade tool, can also act as a voltage detector for direct current from 2 Volts with a polarity indicator, and can detect current alternates from 30 volts to 110 volts.
A trusted site to make useful homemade tools, and to consult on the electronic subject that I always keep in mind is:
Comunidadelectronicos.com
So far, in everything I have needed, about electronics that is covered in this page, it has been a real help.
As always, I have used, for the most part, recycled components from discarded equipment: the lamp and its base are from a discarded microwave oven, the cable is recycled from a damaged refrigeration equipment, the tweezers for the tips and the leds used, I left over from a previous project.
Use a 2 by 4 plastic box as the circuit box and cardboard to make the mounting bracket.
The assembly is really very simple: D1 is the green led, D2 the red led, B1 is the microwave bulb.
The resistor R1, of 4.7 K ohm, is optional, but when I built and tested the circuit without placing the resistor, the red led ended up being damaged.
It does not have much science, to discharge the capacitor: just connect a clamp at each end until the led turns off, at that moment in theory there should be less than 2 Volts left in the capacitor, which is low enough to be able to handle it without risk for the technician or for the equipment being intervened.
I won't be using it as a voltage detector, usually when checking voltages I need to know precisely the present value. But it is useful for discharging capacitors safely and more professionally in: voltage sources, air conditioners, washing machines. And the other equipment that arrives at the workshop.
Well, I hope that at some point it can be useful to you. And please remember:
Do not intervene electrical equipment, without being trained to do so
Thank you very much for stopping by and reading.
Have a great day.
Peace.
The banner was edited in Canvas.
I have used Google translate for the English language.
Images unless stated are images taken in my workshop.
