With this post, I would like to provide a brief overview of the topic mentioned above.
(code notes: X-94)
Signal Analysis
Image created with artificial intelligence, the software used is Microsoft Copilot
Introduction
Regarding signal analysis in the time domain, we can say the following. The time domain signal is statistically analyzed for both amplitude and frequency. The main parameters can be: mean value, root mean square, and effective value.
Additional indicators can be the maximum value, the minimum value, the crest factor, or the shape factor.

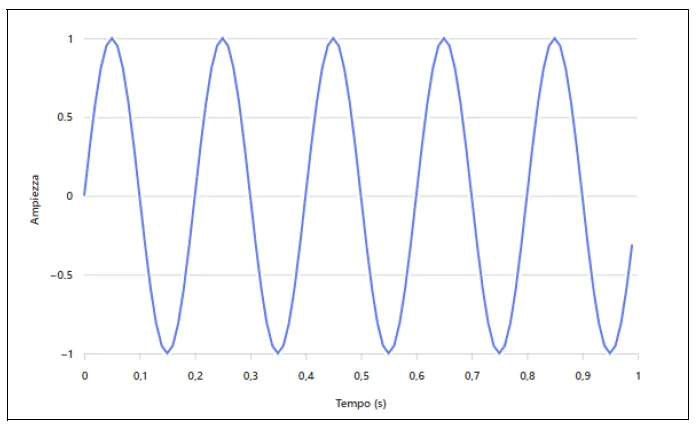

Below is an example of a classic graph of a time-domain signal, where the X-axis represents time in seconds and the Y-axis represents the amplitude of a 5 Hz sinusoidal signal.
Image created with artificial intelligence, the software used is Microsoft Copilot
Exercise on time descriptors
Let's consider the following Signal
Below is the graph of the signal described above.
Image created with artificial intelligence, the software used is ChatGPT
Let's try to calculate the temporal descriptors (mean value, mean absolute value, rms value, (peak, crest factor, and form factor)
Average Value
The average value is the arithmetic mean of the signal values over time. The graph shows a symmetrical sinusoidal signal. In this case, the average value is = 0
Absolute Average Value
The absolute average value is the average of the absolute values of the signal. In this case, the sign is ignored and we have a value that indicates how much the signal deviates from zero.
The absolute average value of the operating signal is 1.272
Root Mean Square (RMS)
The RMS value stands for Root Mean Square. This value is the square root of the average of the squares of the signal values. It is also called the RMS value because it is useful for estimating energy.
The RMS value of the operating signal is 1.414
Peak Value
The peak value is simply the maximum value reached by the signal.
The peak value of the exercise signal is 2.0
Crest Factor
The crest factor is the ratio of the peak value to the effective mean value (RMS). Essentially, the crest factor indicates how impulsive the signal is; that is, the higher this factor, the more pronounced the signal's peaks.
The crest factor of the exercise signal is 1.415
Shape Factor
The shape factor is the ratio of the RMS value to the absolute mean value. This ratio is calculated to provide a mathematical value that describes the signal's shape.
The shape factor of the exercise signal is 1.111
Autocorrelation Exercise
Autocorrelation Function R(τ)
Autocorrelation measures the signal's similarity to itself shifted in time by τ. This function is useful for detecting periodicity, estimating the dominant frequency, and analyzing noisy signals.
Let's always consider the graph proposed above.
In this case, the graph shows a sinusoidal function with a frequency of 20 Hz, and therefore a period of 0.05 s.
This corresponds to the signal period qi (t) (since f = 20 Hz ⇒ T = 1/f = 0.05 s)

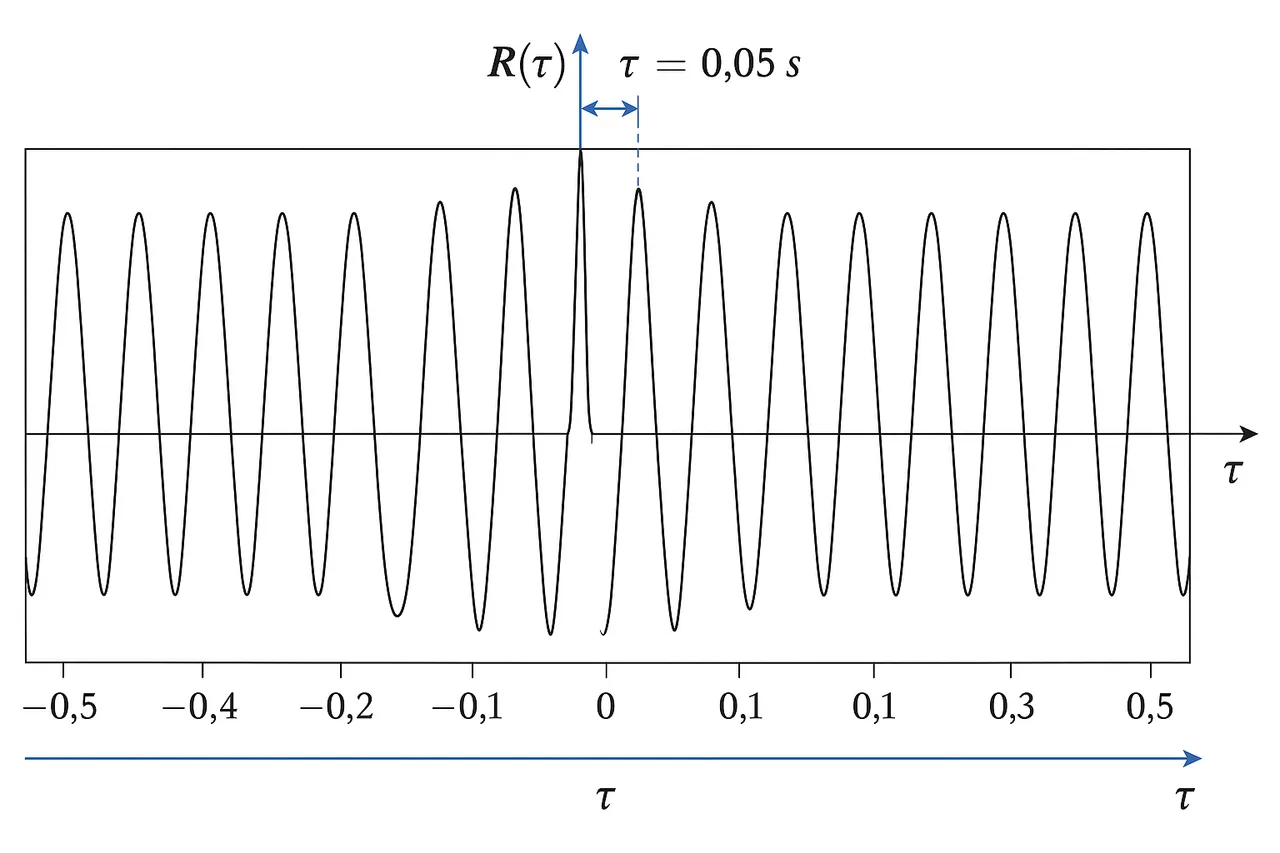

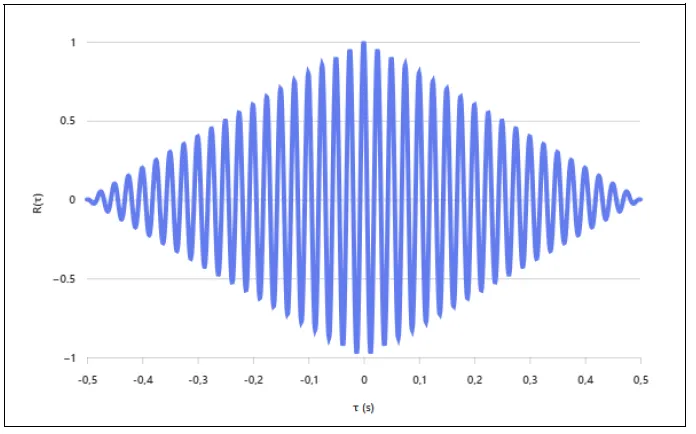

The graph is shown below.
Image created with artificial intelligence, the software used is Microsoft Copilot
Conclusions
In the context of time-domain signal analysis, we can say that temporal descriptors allow us to quantify the characteristics of a signal over time, while the autocorrelation function R(τ) measures how similar the signal is to itself when shifted in time by a certain interval τ.
Question
Time-domain signal analysis has a long history. However, we can say that one scientist who brought a breakthrough to these studies was Jean-Baptiste Joseph Fourier. Many are familiar with Fourier and his work in the frequency domain, including his famous Fourier transform, but did you know that his work also brought a major breakthrough to time-domain signal analysis?
