Y es que cuando decimos "transistor" nos estamos refiriendo a varios elementos (bjt, fet, mosfet, ujt, entre otros) con distintos modos de funcionamiento, sin embargo cuando tratamos de mirar lo que todos tienen en cómun aparte de sus tres pines encontramos que buscan uno de dos objetivos: Amplificar señales, conmutar.

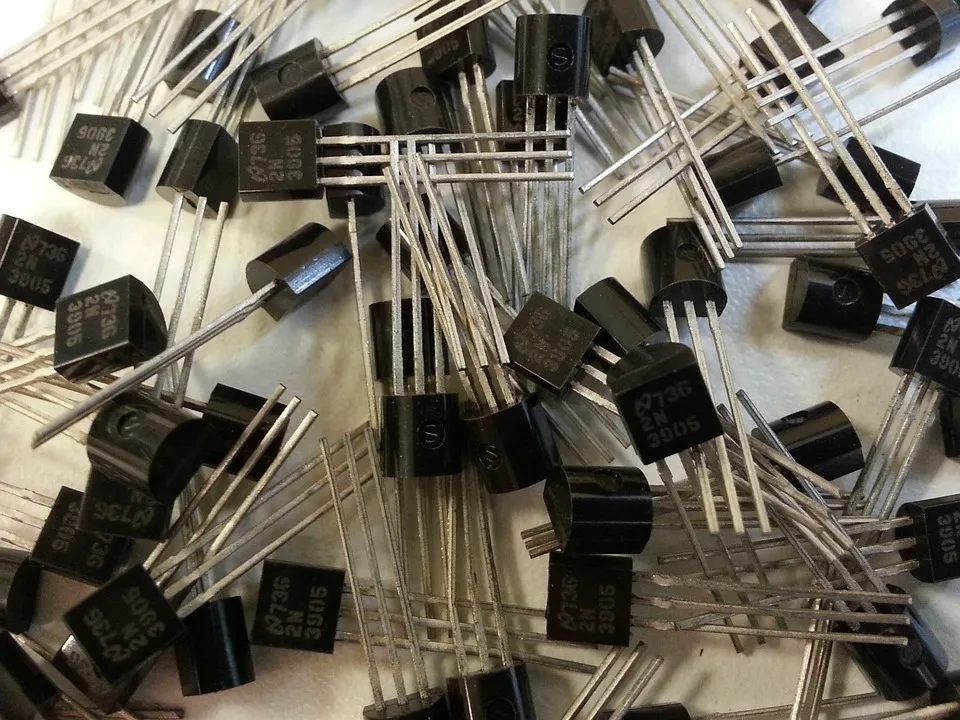

Pixabay Podría decir como una definición general que en electrónica: un transistor es un dispositivo semiconductor de tres terminales usado cuya función es en algunos casos amplificar una señal electrónica y en otros funcionar como elemento de conmutación
Para seguir asumiendo un concepto general que describa todos los transistores podemos imaginarnos el transistor como una caja negra ya que lo que ocurre internamente es lo que cambia segun el modelo del transistor, pero sus tres terminales siempre tendran funciones similares para cada caso, así que he creado una imágen para tratar de ilustrar cómo sería nuestro transistor general.
Siempre habra un terminal que durante el funcionamiento tendrá presente un voltaje, este terminal esta representado como entrada, luego habrá un terminal que llamaremos salida y durante el funcionamiento reflejará o no una corriente eléctricao según lo determine el tercer terminal que es el que se encarga de controlar cuando pasará la corriente a través del transitor, este terminal lo vemos como activador
Imaginemoslo como un puente que puedo subir para bloquear el camino o bajar para dar acceso, si pulsamos un boton el puente sube y no se puede transitar de un lado a otro, puede haber una persona en un extremo del puente pero no podrá pasar al otro hasta que se pulse el boton que baje el puente, entonces se puede cruzar de un extremo a otro.
Fuente: el autor. Para hacer una comparación ilustrativa, el lado del puente al que se puede acceder independientemente si el puente está arriba o abajo, es análogo al terminal de entrada porque el voltaje puede estar presente en ese terminal sin importar el estado en que se encuentre operando el transistor.
El tablero con los botones rojo y verde representa el terminal activador, los botones representan dos condiciones, señal de activación presente o ausente (botones rojo y verde) y según sea el caso se permitirá o bloqueará el acceso.
El lado derecho del puente es el lugar donde se accede sólo cuando las condiciones lo permiten, en este caso estamos ante el terminal de salida, y las personas que transitan el puente están representando a la corriente electrica (flujo de electrones a través del transistor).
¡Ves que fácil ha sido! hasta me siento orgulloso de mi mismo por haber hecho que parezca una explicación para niños y es que eso es lo que busco, que todo sea tan simple que cualquiera lo pueda entender sin alterar la esencia de las cosas.
El transistor ha sido el responsable de revolucionar la tecnología electrónica, aunque ahora lo vemos como un componente electrónico y como tal un solo transistor puede tener una enorme cantidad de aplicaciones, la "magia" sucede a medida que vamos combinando transistores para hacer operaciones un poco más complejas que solo cruzar un puente.

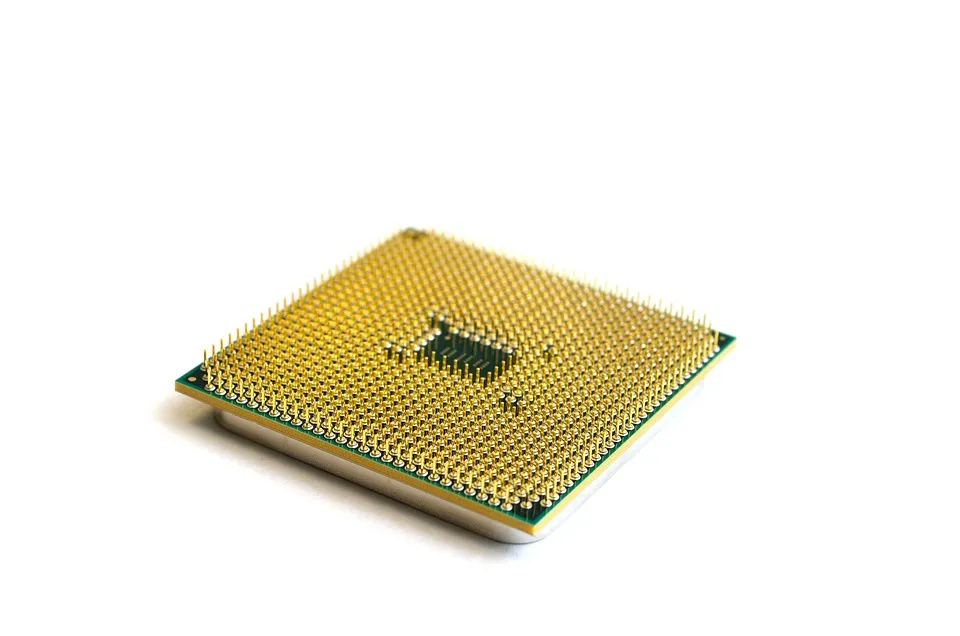

Ahora cuando pienses en el procesador de tu computadora o teléfono móvil al igual que en todos sus circuitos integrados estarás pensando en un componente que tiene miles y millones de tranistores integrados para hacer funciones muy complejas. De manera que si microprocesador o un procesador es el cerebro de una máquina, ¡el transistor son sus neuronas!
Pixabay A partir de aquí entramos en aguas un poco más profundas, en la siguiente entrega tengo previsto presentar algunos ejemplos con BJT, y dar algunos ejemplos de aplicaciones, es importante comprender estos conceptos básicos ya que son los principales fundamentos sobre los cuales reposa toda la electrónica.
Hasta aquí me despido pero no sin antes agradecerte por haber leído y apoyado mi artículo, quedo atento a tus comentarios!
