📐 Análisis de Circuitos Resistivos: Transformación de Triángulo a Estrella y Viceversa 🌟
¡Hola, comunidad de Hive! 👋 Continuando con nuestro análisis de circuitos resistivos, ya hemos hablado acerca de las resistencias conectadas en serie y en paralelo, y cómo obtener el circuito equivalente. También discutimos cómo calcular la resistencia en paralelo cuando estas son iguales o diferentes. En esta ocasión, profundizaremos en las resistencias conectadas en triángulo y estrella, y aprenderemos a transformar de una forma a la otra. 🚀

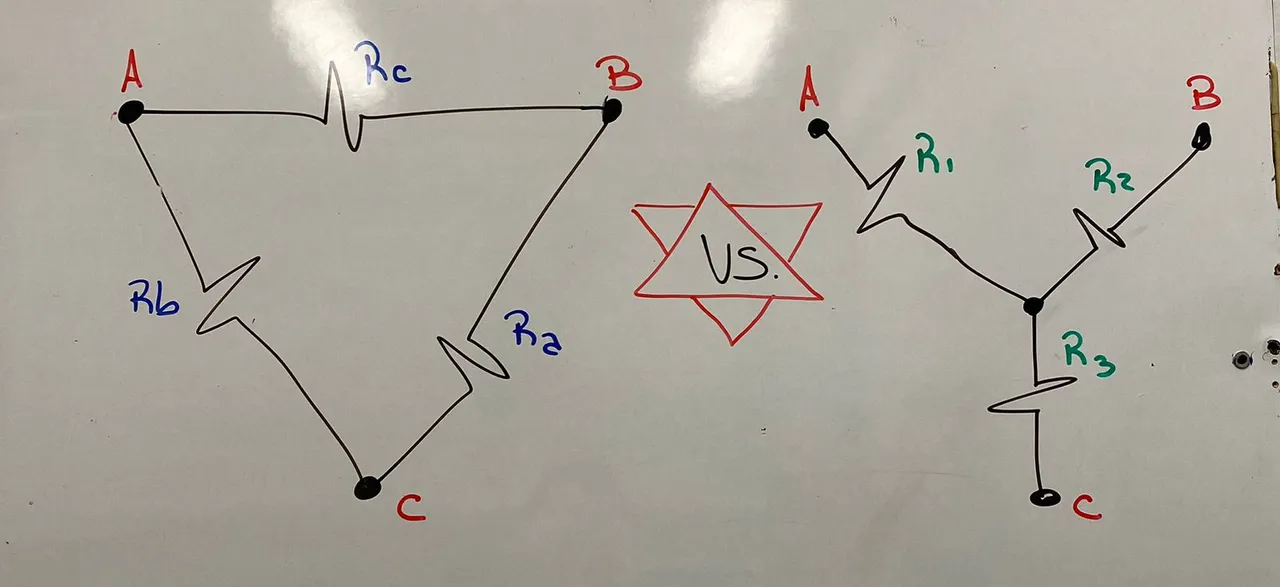

🌟 Resistencia en Triángulo a Estrella 🌟

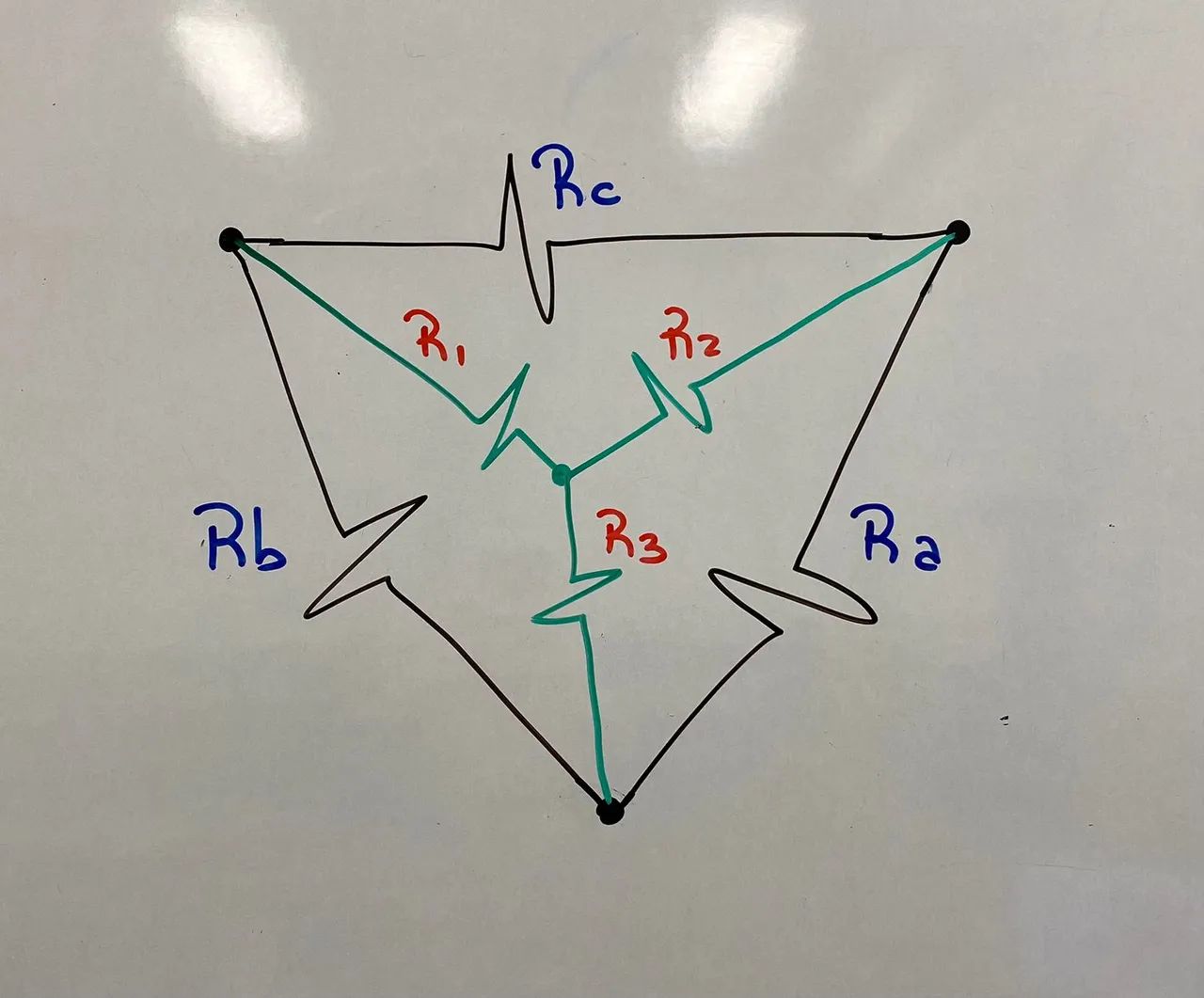

Imagina que tienes tres resistencias conectadas en triángulo: 𝑅𝑎, 𝑅𝑏 y 𝑅𝑐 . Si deseas convertir este triángulo en una configuración estrella, aquí están las fórmulas que necesitas:

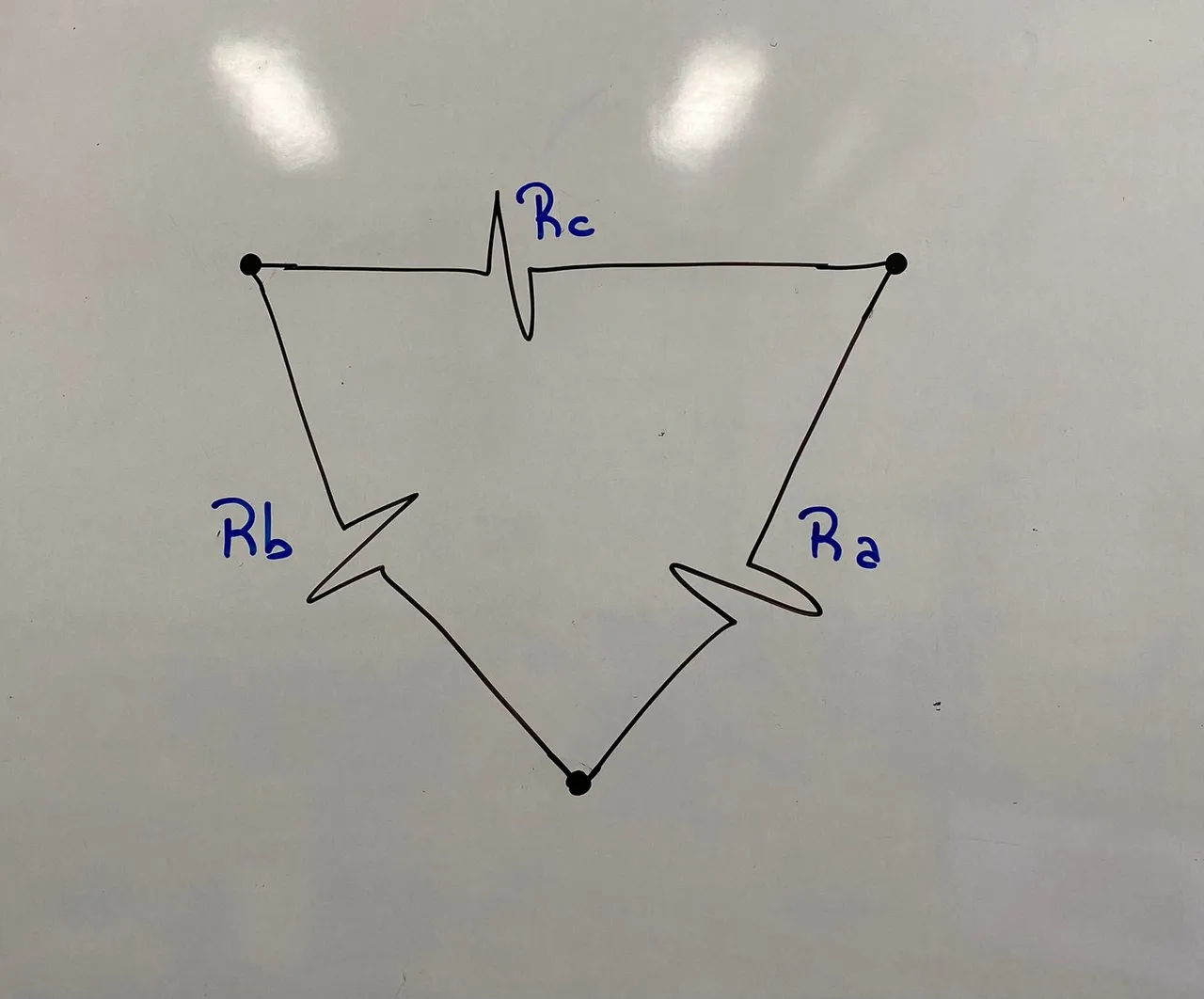

Triangulo:

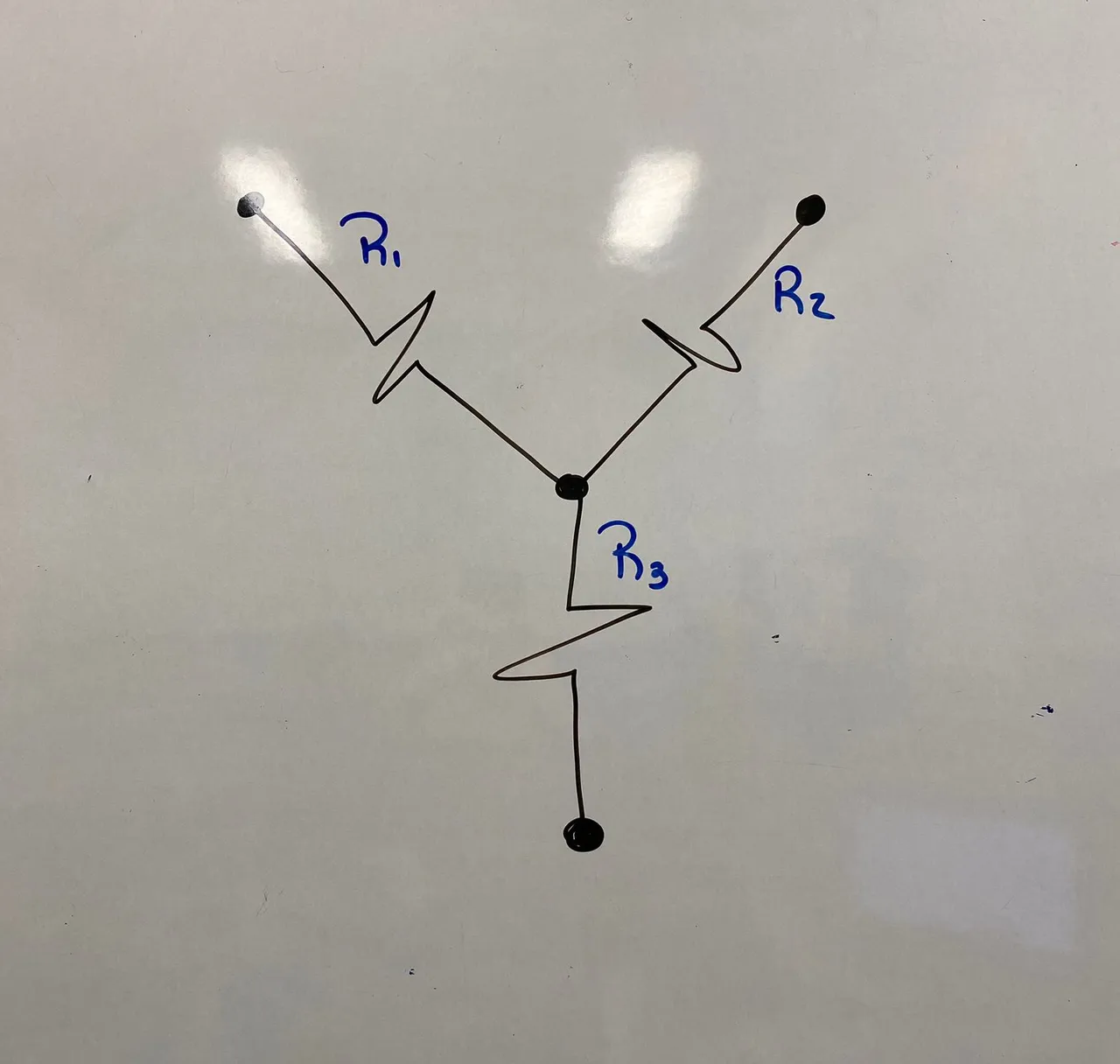

Estrella:
Para 𝑅1:
Para 𝑅2:
Para 𝑅3:
📏 Paso a Paso: Transformación de Triángulo a Estrella 📏
Para convertir un triángulo a una estrella, sigue estos pasos:
Identifica las resistencias en triángulo: 𝑅𝑎, 𝑅𝑏 y 𝑅𝑐.
- Calcula 𝑅1: Multiplica 𝑅𝑏 y 𝑅𝑐, luego divide por la suma de todas las resistencias.
- Calcula 𝑅2: Multiplica 𝑅𝑎 y 𝑅𝑐, luego divide por la suma de todas las resistencias.
- Calcula 𝑅: Multiplica 𝑅𝑎 y 𝑅𝑏, luego divide por la suma de todas las resistencias.
💡 Ejemplo Práctico
Supongamos que las resistencias en el triángulo son
- 𝑅𝑎 = 5Ω
- 𝑅𝑏 = 10Ω
- 𝑅𝑐 = 15Ω
Aplicamos las fórmulas de la siguiente manera:
Para 𝑅1:
Para 𝑅2:
Para 𝑅3:
🔄 Transformación de Estrella a Triángulo 🔄
Para convertir resistencias en estrella a una configuración en triángulo, usa las siguientes fórmulas:
Para 𝑅𝑎:
Para 𝑅𝑏:
Para 𝑅𝑐:
🧠 Simplificación cuando las Resistencias son Iguales
Si todas las resistencias en triángulo son iguales (𝑅𝑎=𝑅𝑏=𝑅𝑐).
- 𝑅estrella = 𝑅triangulo / 3
Y viceversa, si todas las resistencias en estrella son iguales:
- 𝑅triangulo = 3 ⋅ 𝑅estrella
🛠️ Ventajas de la Transformación de Triángulo a Estrella y Viceversa 🛠️
La transformación de resistencias de triángulo a estrella y viceversa ofrece varias ventajas:
- Simplificación de Cálculos: Estas transformaciones permiten simplificar circuitos complejos, haciendo que el análisis y la resolución sean más manejables.
- Facilidad en la Resolución de Circuitos: Al transformar un triángulo a una estrella (o viceversa), es posible reducir el circuito a formas más familiares, como serie y paralelo, facilitando el cálculo de resistencias equivalentes.
- Flexibilidad en el Diseño de Circuitos: Conocer ambas configuraciones permite a los ingenieros y diseñadores de circuitos elegir la disposición más eficiente para sus necesidades específicas.
- Optimización de Componentes: Estas transformaciones ayudan en la optimización de los componentes utilizados, permitiendo ajustes precisos en el comportamiento del circuito.
📹 Próximo Paso: Ejercicios Prácticos
En el siguiente video, resolveremos ejercicios prácticos para afianzar estos conceptos y aprenderemos a reducir resistencias en serie y paralelo. ¡No te lo pierdas! 🎥
📢 ¡Gracias por Leer! Mantente Conectado para Más Contenido Educativo 📚
Espero que este post te haya ayudado a entender mejor las transformaciones de circuitos resistivos de triángulo a estrella y viceversa. Si te resultó útil, no olvides dejar un comentario y compartir tus pensamientos o preguntas. 📝
🔔 ¡seguime para más contenido! No te pierdas nuestros próximos artículos y videos donde seguiremos explorando el fascinante mundo de la electrónica y los circuitos. Cada semana, te traeremos nuevos temas, ejemplos prácticos y recursos para que sigas aprendiendo y mejorando tus habilidades.
📷 Comparti tus Proyectos: Si has aplicado estos conocimientos en tus propios proyectos, ¡me encantaría verlos! Comparti tus avances y aprende de otros en nuestra comunidad.
🌟 Mantente en Contacto: Sígueme en mis redes sociales para actualizaciones, contenido exclusivo y más consejos sobre electrónica y circuitos. Tu participación y apoyo son lo que hace que esta comunidad crezca y se enriquezca.
¡Nos leemos en el próximo post! Hasta entonces, segui explorando, aprendiendo y compartiendo. ¡Juntos, hacemos la electrónica más accesible y emocionante para todos! 🚀✨
[ENG]
📐 Analysis of Resistive Circuits: Transformation from Triangle to Star and Vice Versa 🌟
Hello Hive community! 👋 Continuing with our analysis of resistive circuits, we have already talked about resistors connected in series and in parallel, and how to obtain the equivalent circuit. We also discuss how to calculate parallel resistance when these are the same or different. On this occasion, we will delve into the resistors connected in triangle and star, and we will learn how to transform from one form to the other. 🚀
🌟 Resistance in Triangle to Star 🌟
Imagine that you have three resistors connected in a triangle: 𝑅𝑎, 𝑅𝑏 and 𝑅𝑐 . If you want to convert this triangle to a star configuration, here are the formulas you need:
Triangle:
Star:
For 𝑅1:
For 𝑅2:
For 𝑅3:
📏 Step by Step: Transformation from Triangle to Star 📏
To convert a triangle to a star, follow these steps:
Identify the triangle resistances: 𝑅𝑎, 𝑅𝑏 and 𝑅𝑐.
- Calculate 𝑅1: Multiply 𝑅𝑏 and 𝑅𝑐, then divide by the sum of all resistances.
- Calculate 𝑅2: Multiply 𝑅𝑎 and 𝑅𝑐, then divide by the sum of all resistances.
- Calculate 𝑅: Multiply 𝑅𝑎 and 𝑅𝑏, then divide by the sum of all resistances.
💡 Practical Example
Suppose the resistances in the triangle are
- 𝑅𝑎 = 5Ω
- 𝑅𝑏 = 10Ω
- 𝑅𝑐 = 15Ω
We apply the formulas as follows:
For 𝑅1:
For 𝑅2:
For 𝑅3:
🔄 Star to Triangle Transformation 🔄
To convert star resistors to a delta configuration, use the following formulas:
For 𝑅𝑎:
For 𝑅𝑏:
For 𝑅𝑐:
🧠 Simplification when Resistances are Equal
If all the resistances in the triangle are equal (𝑅𝑎=𝑅𝑏=𝑅𝑐).
- 𝑅star = 𝑅triangle / 3
And vice versa, if all star resistances are equal:
- 𝑅triangle = 3 ⋅ 𝑅star
🛠️ Advantages of the Transformation from Triangle to Star and Vice Versa 🛠️
Transforming resistors from triangle to star and vice versa offers several advantages:
- Simplification of Calculations: These transformations allow complex circuits to be simplified, making analysis and resolution more manageable.
- Ease of Circuit Resolution: By transforming a triangle into a star (or vice versa), it is possible to reduce the circuit to more familiar forms, such as series and parallel, making it easier to calculate equivalent resistances.
- Flexibility in Circuit Design: Knowing both configurations allows engineers and circuit designers to choose the most efficient layout for their specific needs.
- Component Optimization: These transformations help in the optimization of the components used, allowing precise adjustments in the behavior of the circuit.
📹 Next Step: Practical Exercises
In the following video, we will solve practical exercises to strengthen these concepts and we will learn how to reduce resistances in series and parallel. Do not miss it! 🎥
