아두이노 제작해 보는 RC카를 단계 별로 살펴보면 처음에 간단한 셀프 주행일 것이다. 즉 전진 후진 좌회전 우회전 기능을 부여하면 좁은 공간 안에서 단조롭게 셀프 주행이 가능해진다. 이어서 HC-06 블루투스 보드를 추가하게 되면 블루투스에 의한 무선 조종이 가능해진다. 물론 스마트 폰 앱을 앱인벤터로 코드를 작성하여 사용하게 된다. 이러한 내용의 아두이노 RC카 제작 사례를 여러 차례 블로그에 게재했었다. 본 블로그 하단의 검색 창에서 RC카 또는 꿈의 대학으로 검색해 보면 그 과정을 쉽게 찾아 볼 수 있을 것이다.

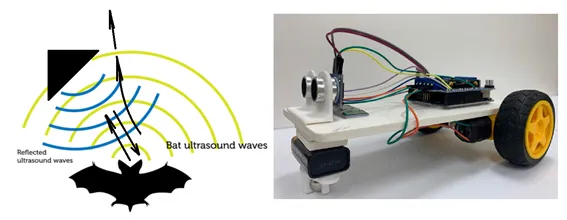

한편 인공지능 즉 AI를 사용하지 않으면서도 간단한 알고리듬 적용에 의하여 앞에서 나타나는 장애물을 피해갈 수 있는 RC카를 제작해 보고자 한다. 장애물과의 충돌을 피할 수 있는 능력은 박쥐 사례에서 흔히 찾아 볼 수 있으므로 유사하게 초음파 센서를 사용해서 전 근접된 거리에 장애물이 있으면 일단 속도를 낮춰 멈춘 후 어느 정도 후진 후 우회전이든 좌회전하여 전진 주행 시키도록 하는 것이다.
위 그림에서 보듯이 한쪽 방향으로 방향을 변경하여 진행 후에는 장애물을 우회는 하지만 통과하는 것이 아니므로 우회전 후에 측정한 거리 값과 우회전 이전에 측정한 장애물과의 거리 값과 차이를 계산하여 + 이면 장애물을 통과 한 상태이므로 약하게 좌회전 시켜 전진 시켜야 할 것이다.

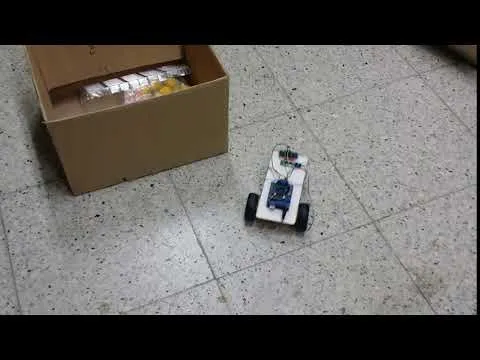

다음의 동영상에서 알고리듬이 작동하는지 관찰해 보자.
//RCCAR_ULTRASONIC_02
#include
#define ECHO 2
#define TRIG 13
AF_DCMotor motor1(3);
AF_DCMotor motor2(4);
int mspd = 160;
char command;
int cmp;
void setup() {
cmp = 50;
Serial.begin(9600);
pinMode(TRIG,OUTPUT);
pinMode(ECHO,INPUT);
Stop();
delay(1000);
forward();
delay(500);
}
void loop() {
digitalWrite(TRIG,HIGH); //send Pulse
delayMicroseconds(10);
digitalWrite(TRIG,LOW);
int us = pulseIn(ECHO,HIGH); //get return time
int cm = us/58;
Serial.print("cm : ");
Serial.println(cm);
if( cm < 30 ) {
Stop();
delay(500);
back();
delay(1000);
right();
delay(500);
forward();
delay(1000);
}
if( (cm-cmp) > 0 ) {
left();
delay(400);
forward();
delay(1000);
}
cmp = cm;
}
void forward() {
motor1.setSpeed(mspd); //Define maximum velocity
motor1.run(FORWARD); //rotate the motor clockwise
motor2.setSpeed(mspd); //Define maximum velocity
motor2.run(FORWARD); //rotate the motor clockwise
}
void back() {
motor1.setSpeed(mspd);
motor1.run(BACKWARD); //rotate the motor counterclockwise
motor2.setSpeed(mspd);
motor2.run(BACKWARD); //rotate the motor counterclockwise
}
void left() {
motor1.setSpeed(mspd); //Define maximum velocity
motor1.run(FORWARD); //rotate the motor clockwise
motor2.setSpeed(0);
motor2.run(RELEASE); //turn motor2 off
}
void right() {
motor1.setSpeed(0);
motor1.run(RELEASE); //turn motor1 off
motor2.setSpeed(mspd); //Define maximum velocity
motor2.run(FORWARD); //rotate the motor clockwise
}
void Stop() {
motor1.setSpeed(0);
motor1.run(RELEASE); //turn motor1 off
motor2.setSpeed(0);
motor2.run(RELEASE); //turn motor2 off
}
//끝
