La protoboard / breadboard es un dispositivo muy utilizado para probar circuitos electrónicos. Tiene la ventaja de que permite armar con facilidad un circuito, sin la necesidad de realizar soldaduras diría que es un elemento indispensable en cualquier taller de electrónica para realizar pruebas rápidas.
entonces con una protoboard, nos olvidamos del trabajo de soldar, y sólo nos limitamos a introducir los terminales de nuestros componentes electrónicos en las perforaciones que trae. (una desventaja seria que no podemos montar componentes SMD)

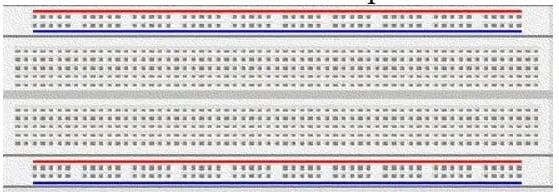

Estas placas están agujereadas con conexiones internas dispuestas en hileras, de modo que forman una matriz de taladros a los que podemos directamente insertar componentes y formar el circuito deseado.

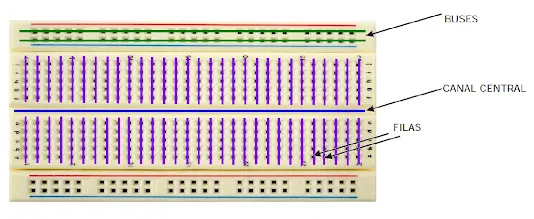

En la imagen vemos lo siguiente:
El canal central divide el protoboard en dos mitades independientes.
Los buses tienen una misma conexión eléctrica
Cada fila con 5 orificios tienen la misma conexión eléctrica, convirtiendo esto en exactamente el mismo punto eléctrico.
Siguiendo esas reglas se puede armar cualquier tipo de circuitos.

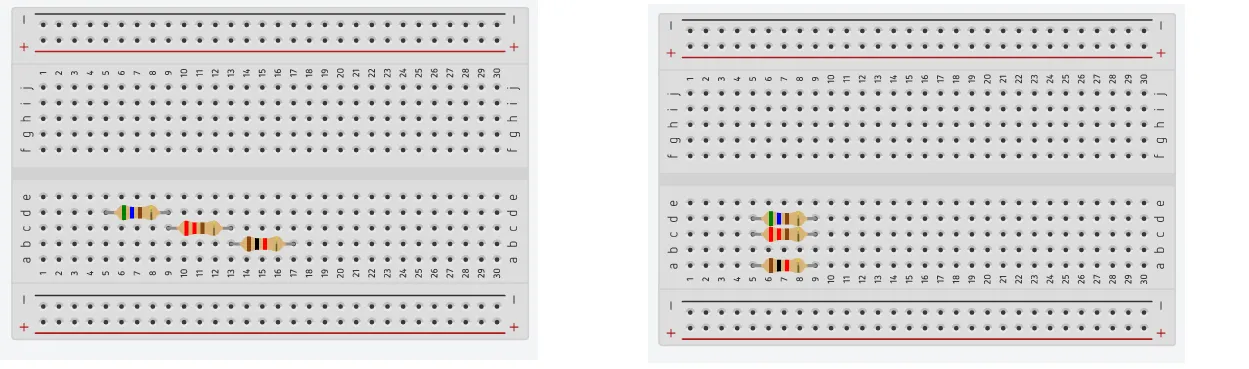

3 resistencias en serie -------------------------3 resistencias en paralelo
Además de componentes en serie o en paralelo se puede armar cualquier tipo de circuito , ya se con Arduino , con circuitos integrados , capacitores etc. etc.

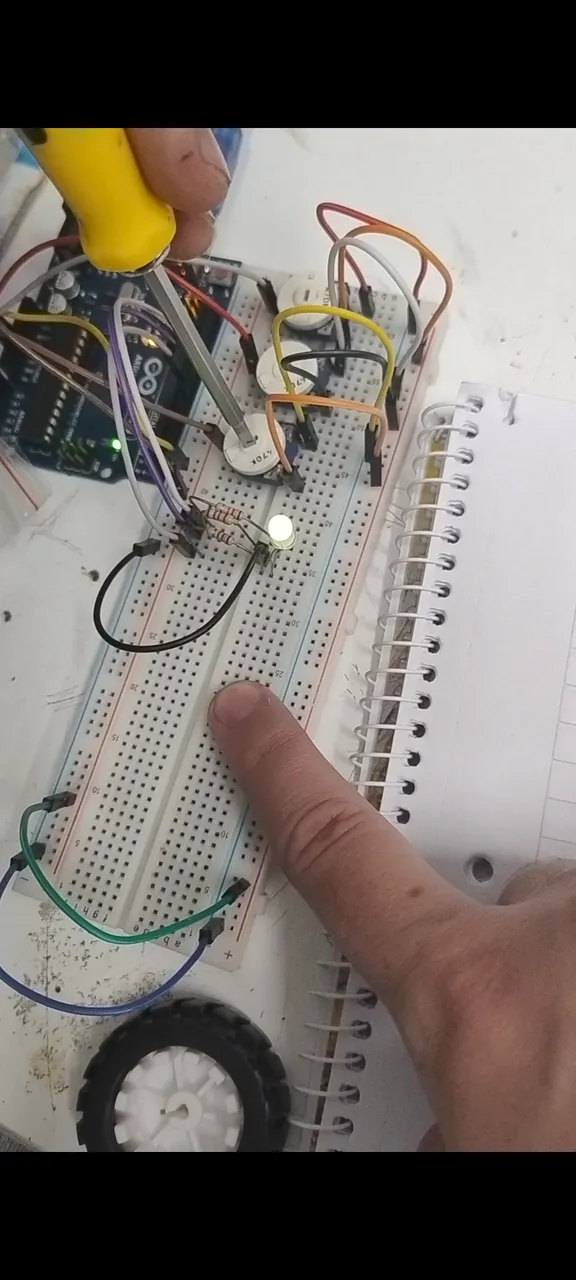

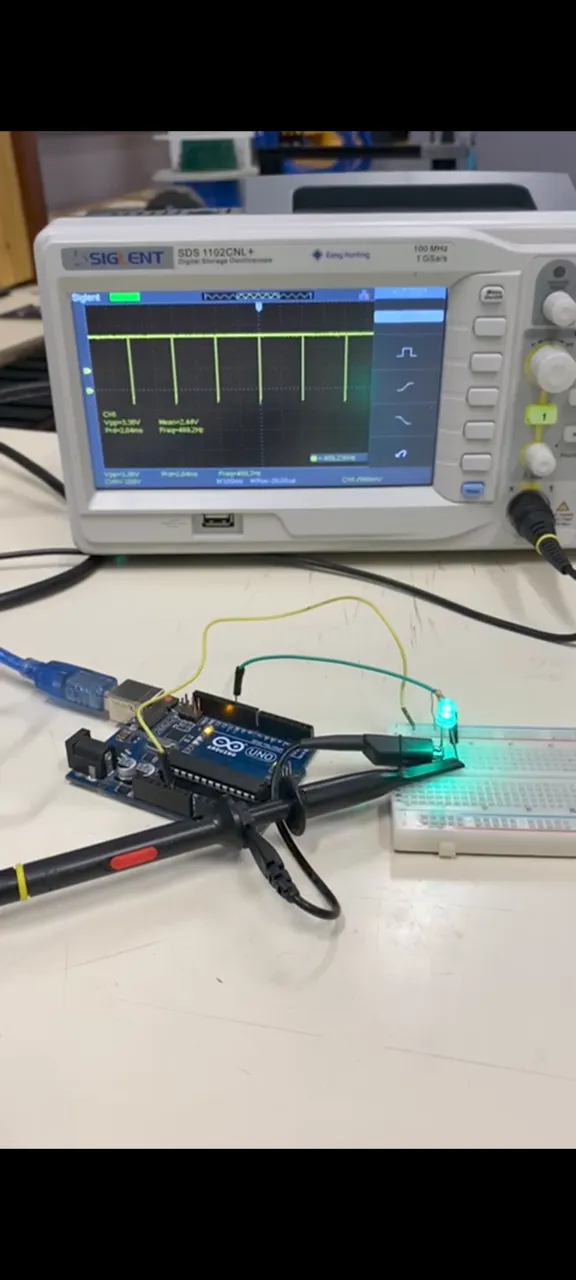

A continuación voy a poner algunas fotos de circuitos armados por mi o por mis alumnos de las distintas practicas que hacemos , haciendo uso del protoboard y de varios componentes electrónicos.
Practicas hechas en mi practica docente usando protoboard
Practicas hechas en mi practica docente usando protoboard
........................................................................................................................
The breadboard is a device widely used to test electronic circuits. It has the advantage that it allows you to easily assemble a circuit, without the need to solder, I would say that it is an essential element in any electronics workshop to carry out quick tests.
So with a breadboard, we forget about the work of soldering, and we only limit ourselves to inserting the terminals of our electronic components into the holes it has. (a serious disadvantage is that we cannot mount SMD components)
These plates are perforated with internal connections arranged in rows, so that they form a matrix of holes into which we can directly insert components and form the desired circuit.
In the image we see the following:
The center channel divides the breadboard into two independent halves.
The buses have the same electrical connection
Each row with 5 holes has the same electrical connection, making this exactly the same electrical point.
Following these rules you can build any type of circuit.
3 resistors in series -------------------------3 resistors in parallel
In addition to components in series or parallel, any type of circuit can be built, whether with Arduino, with integrated circuits, capacitors, etc. etc
Below I am going to put some photos of circuits built by me or my students from the different practices we do, using the breadboard and various electronic components.
Practices done in my teaching practice using breadboard
Practices done in my teaching practice using breadboard
