Reto con impresión 3D
En el MOOC Cultura Maker en el aula nos proponen la creación de un objeto 3D para después imprimirlo y lo comparto por si os ayuda a introduciros en el diseño 3D.
Antes que nada, quiero decir que diseñar un objeto en 3D supone un reto grande para mi, ya que no tengo conocimiento alguno de CAD o programas similares que ayuden en ello.
Para diseñar mi objeto me he decantado por el programa FreeCAD, software libre que está disposición de todo el mundo y a la vez para aprender a diseñar en dicho programa estoy realizando un curso.

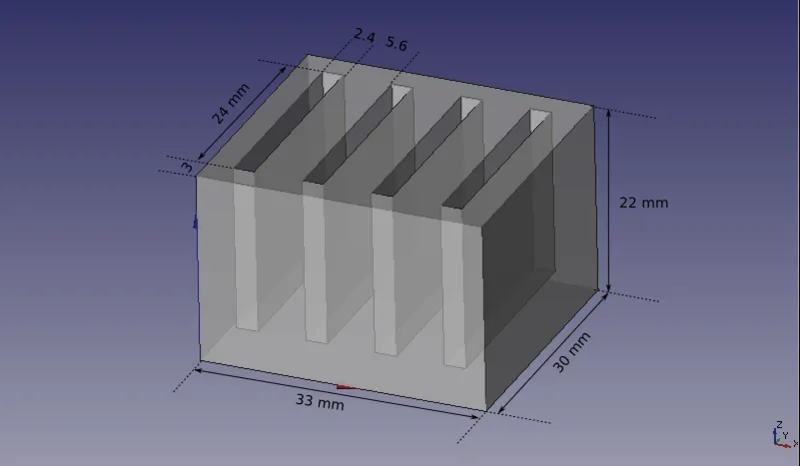

El objeto a diseñar va a ser un porta-tarjetas SD, con las siguientes dimensiones:
Pues empezamos:

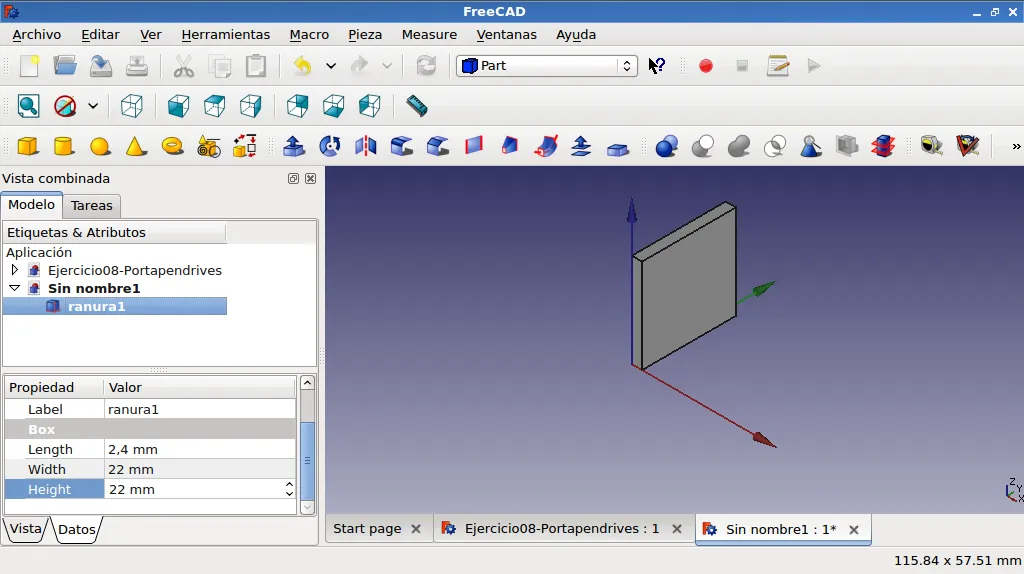

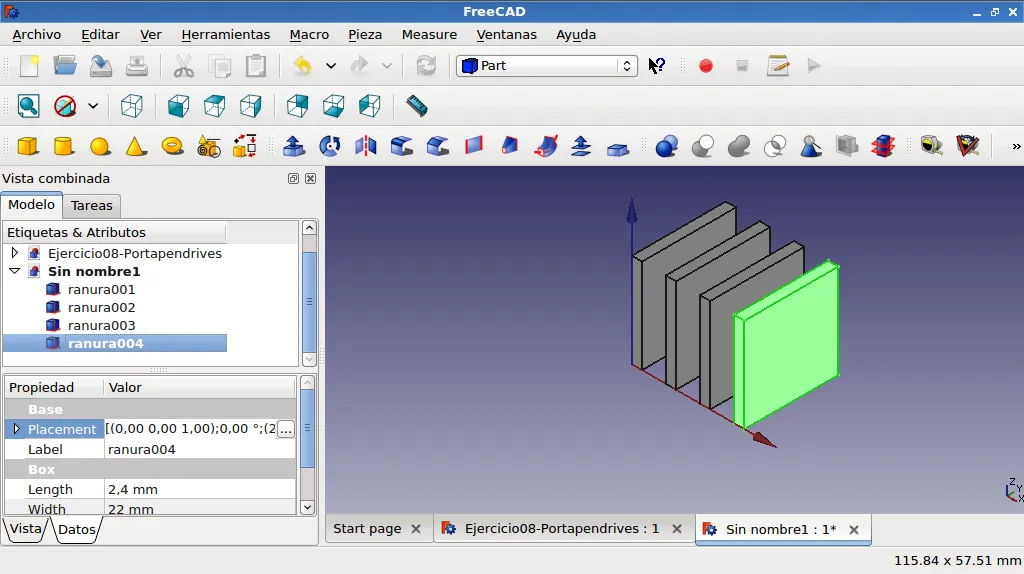

Lo primero será dibujar una ranura y duplicarlas hasta tener 4 en total:

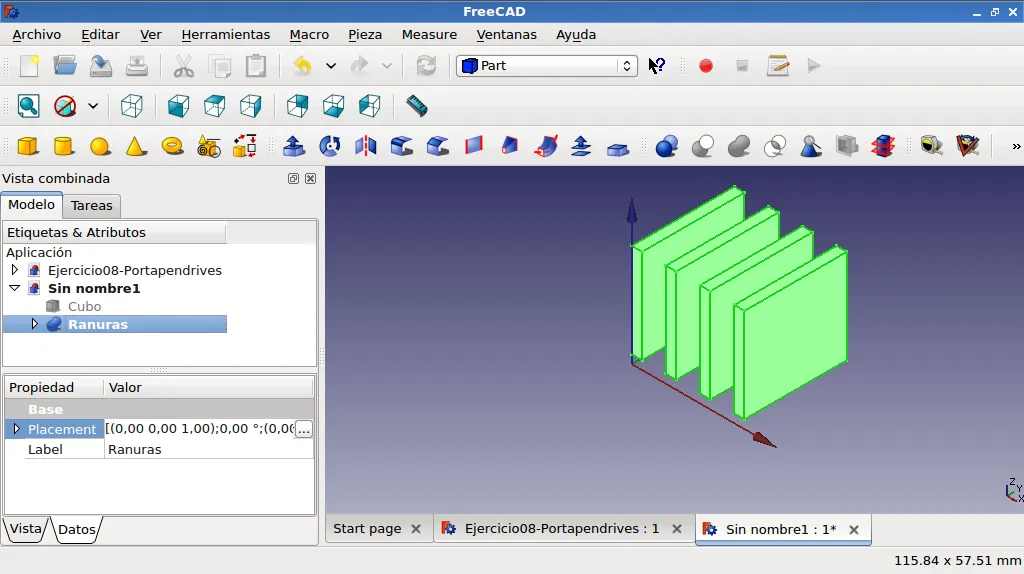

Una vez duplicadas se suben un poco para que estén por encima del fondo:

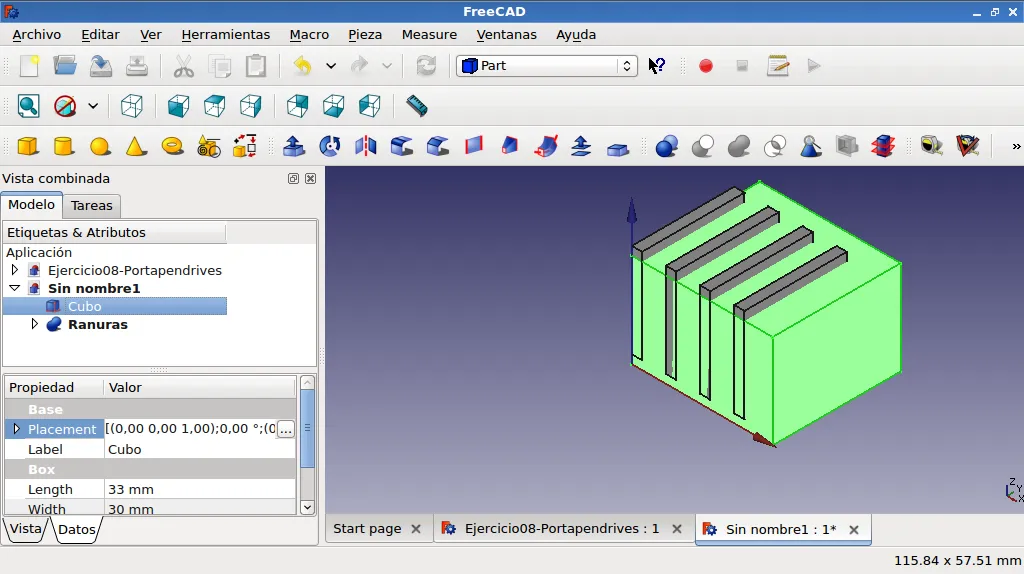

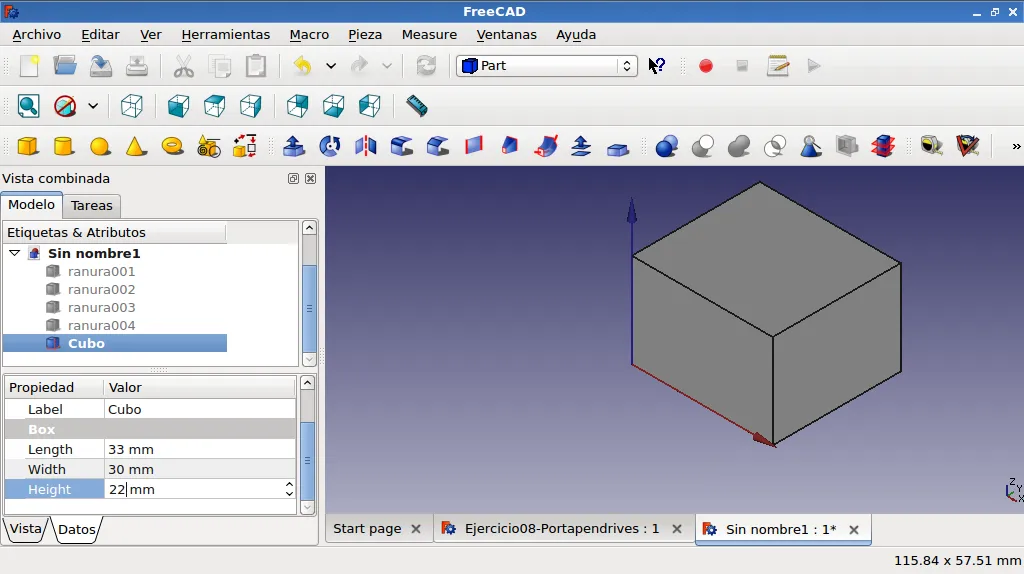

Se crea la base ocultando las ranuras y una vez creada se muestran las ranuras:

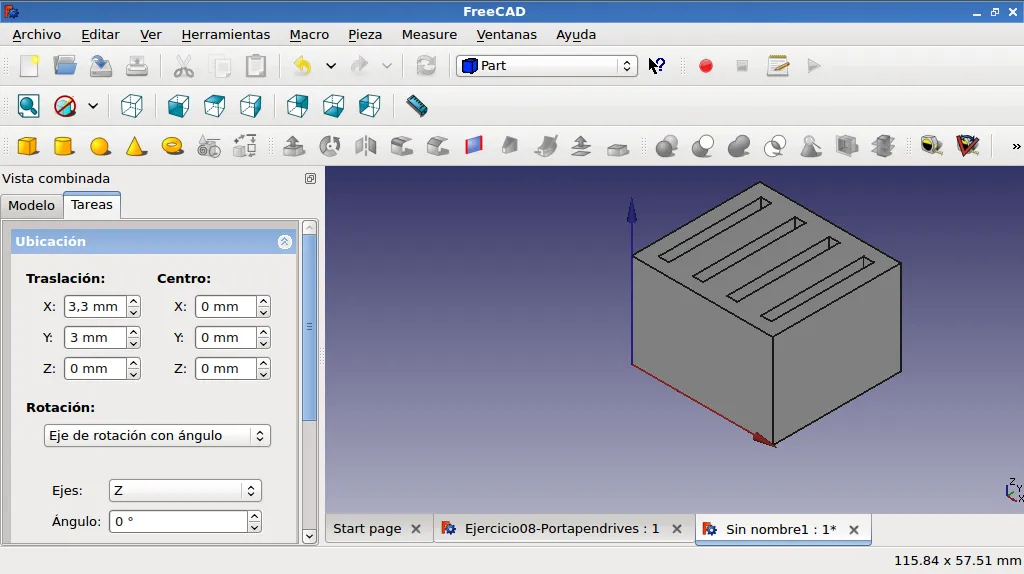

Se centra la base con la ranura moviendo la base:

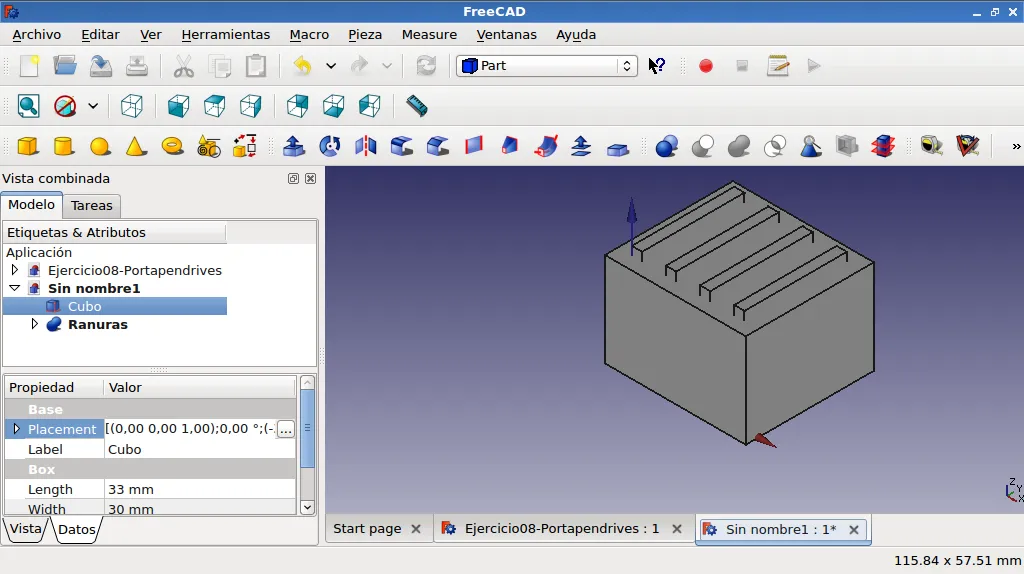

Se elimina la parte de las ranuras, dejándolo hueco, y se centra para que coincida la esquina del portaSD con los ejes:

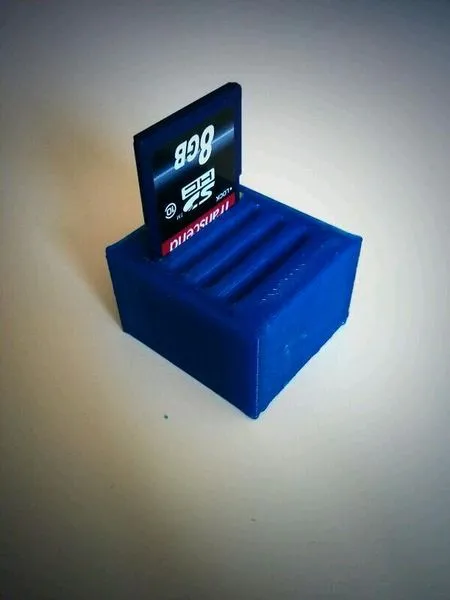

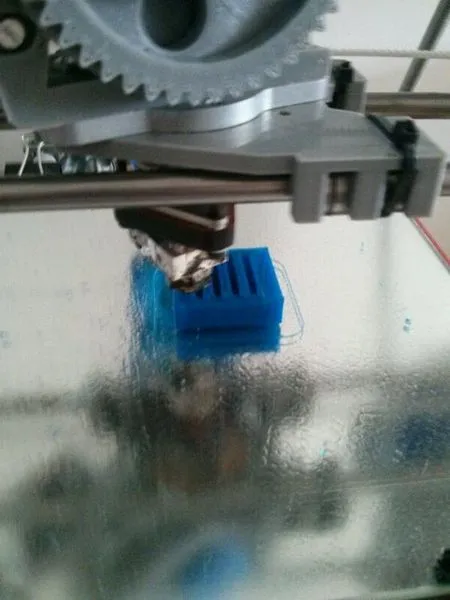

La parte de la impresión he de delegar en el trabajo realizado por Adoldo Castaño (@adoscama), ya que no tengo de forma accesible una impresora 3D en mi entorno, en cuanto pueda disponer de ella, actualizaré el post con un vídeo del proceso.
