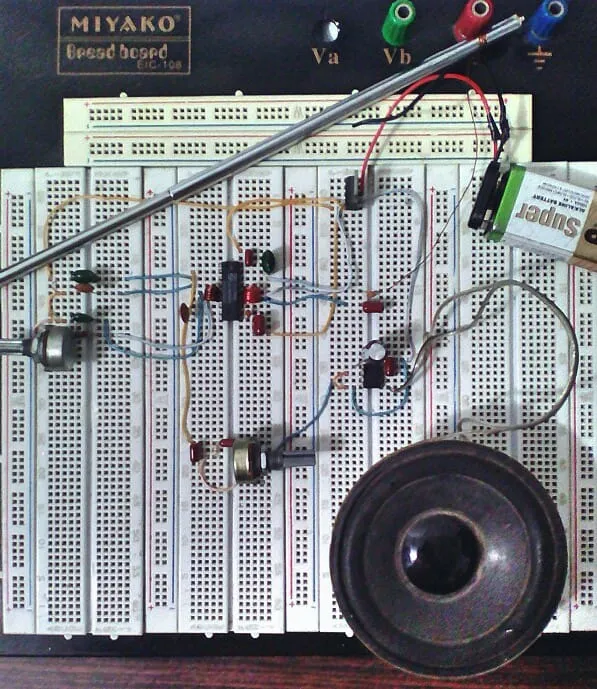

Fotografía de mi autoria radio receptor FM
Organizando y reordenando mi habitación encontré este valioso chip integrado el TDA 7000, estaba guardado entre mis componentes electrónicos que utilice en mis prácticas de laboratorio cuando era estudiante de ingeniería de telecomunicaciones. Este componente es un chip muy completo para realizar un radio receptor FM pues si esto se quiere hacer. En esta oportunidad quiero mostrarte a través de este artículo Aprende a ensamblar tu radio receptor FM.

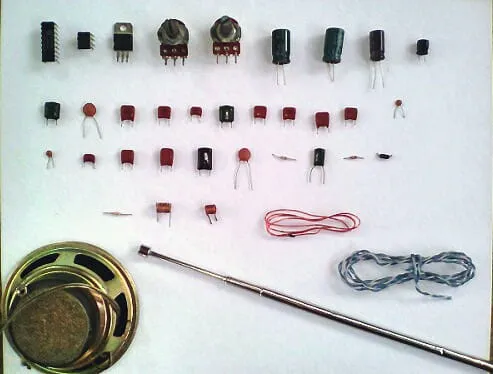

Antes de empezar con el proceso de montar los componentes electrónicos, primero se definirán conceptos básicos y técnicas que deben saber sobre cada elemento que conforma este circuito que vamos a ensamblar, hablaremos de las técnicas conexión en serie, conexión en paralelo, continuidad, y de los componentes multimetro, resistor, capacitor, inductor, tabla de prueba, chip integrado TDA 7000, chip integrado LM 386, y el regulador de voltaje 7805. Cada uno de estos componentes tiene una función específica de capacitancia, inductancia, recepción y amplificacion que hacen posible sintonizar frecuencias que estén comprendidas desde 1,5MHz a 110MHz aproximadamente.
Fotografía de mi galeria componentes del radio receptor
Conexión en serie: se refiere a la conexión de dos o más componentes electrónicos unidos por un extremo llamado “Pin” dependiendo de esta conexión en serie, algunos componentes como los resistores conectados en serie su valor de resistividad se suma.

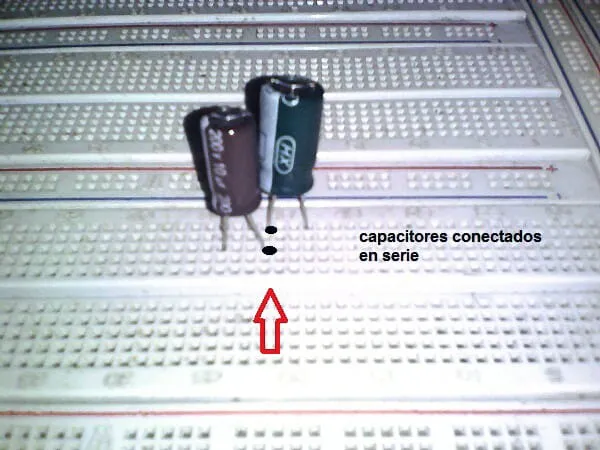

Fotografía de mi galería ejemplo de conexión en serie
Conexión en paralelo: se refiere a la conexión de dos o más componentes electrónicos unidos por dos extremos llamados “Pines” para esta conexión los capacitores conectados en paralelo su valor de capacitancia se suma.

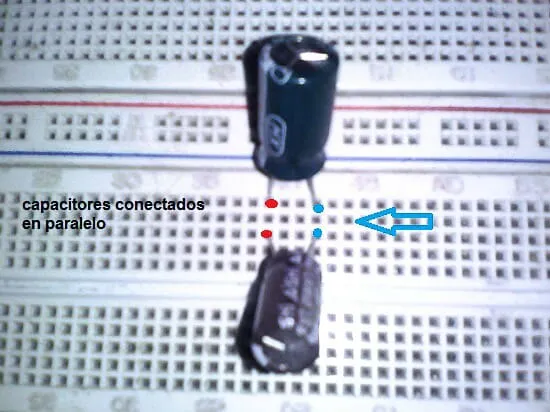

Fotografía de mi galería ejemplo de conexión en paralelo

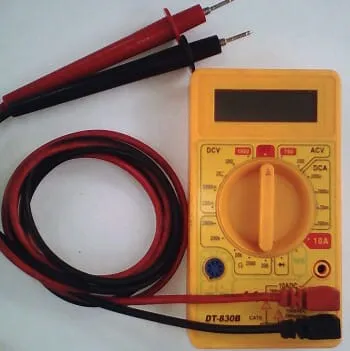

Multimetro: aparato electrónico de medición para múltiples escalas como: resistividad, capacitancia, voltaje, amperaje y continuidad
Fotografía de mi galería multimetro

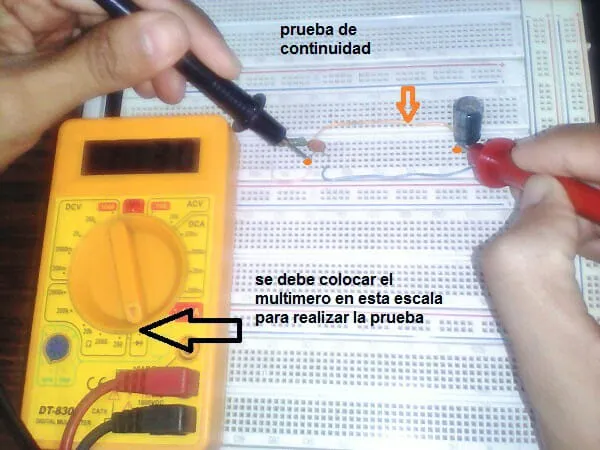

Continuidad: es una técnica de medición que se hace en conjunto con un multimetro de extremo a extremo sobre una línea o etapa del circuito para corroborar una conexión continúa sin interrupción. Esta técnica la implementaremos para probar todas las conexiones que realicemos en el circuito. Ejemplo ver la imagen
Fotografía de mi galería ejemplo de implementar técnica de continuidad

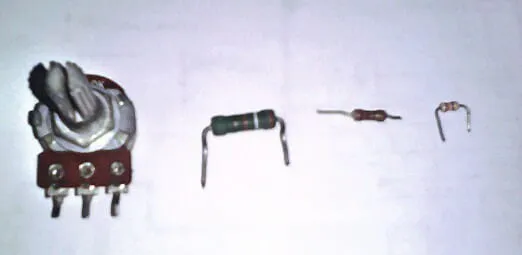

Resistor: componente electrónico que se opone al paso de la corriente continúa DC, su unidad de medición son los Ohmios Ω. En su estructura física puede tener de tres a seis banda de colores, cada uno tiene un significado específico.
Sin olvidar también se menciona que existen otros tipos de resistores con la misma función característica de oponerse al paso de la corriente, estos son resistores variables llamados potenciómetro, otros son en su estructura física pequeños y encapsulados se les conocen como resistores SMD.
Fotografía de mi galería resistores
Capacitor:es un componente electrónico que tiene la capacidad de almacenar energía en forma de campo magnético dentro de su núcleo, su parámetro de medición es el faradio. También hay otros tipos de capacitores con estructura física de material cerámico.

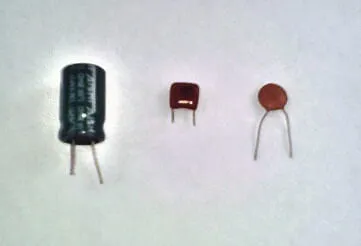

Fotografía de mi galería capacitores
Inductor o bobina: es un componente electrónico con estructura física en forma de espiras de alambre esmaltado, el cual almacena en su núcleo de aire energía en forma de campo eléctrico. Para este circuito se utilizaran dos inductores que conformaran parte de la sintonía y la recepción de frecuencia modulada FM.
Fotografía de mi galería inductor
Sabias Que

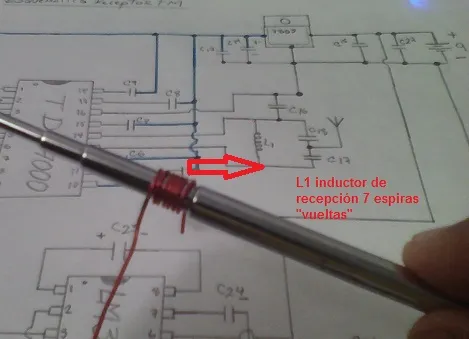

Estos inductores lo puedes diseñar en tu hogar, si tienes un teléfono inteligente puedes descargar una aplicación que te indica los parámetros que necesitas saber para hacer un inductor, estos parámetros son diámetro, altura y numero de espiras necesarios para hacer tu bobina de un valor determinado. Ejemplo: para este circuito necesitamos que L1 sea de 78 nH nano henrios. Se debe utilizar un varilla con un diámetro de 5mm milímetros, se le darán 7 vueltas con el alambre esmaltado para formar la bobina, Nótese la imagen con el diseño de la bobina L1. Este proceso se aplica de igual manera para diseñar el inductor L2 solo que esta se le darán 6 vueltas para que podamos obtener una bobina L2 de 72 nH nano henrios.

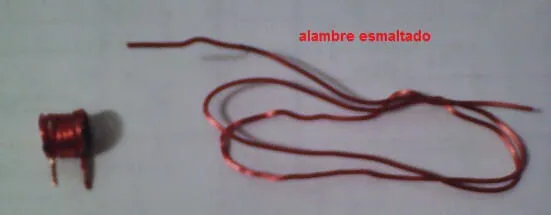

Fotografia de mi galeria diseño de inductor con alambre esmaltado

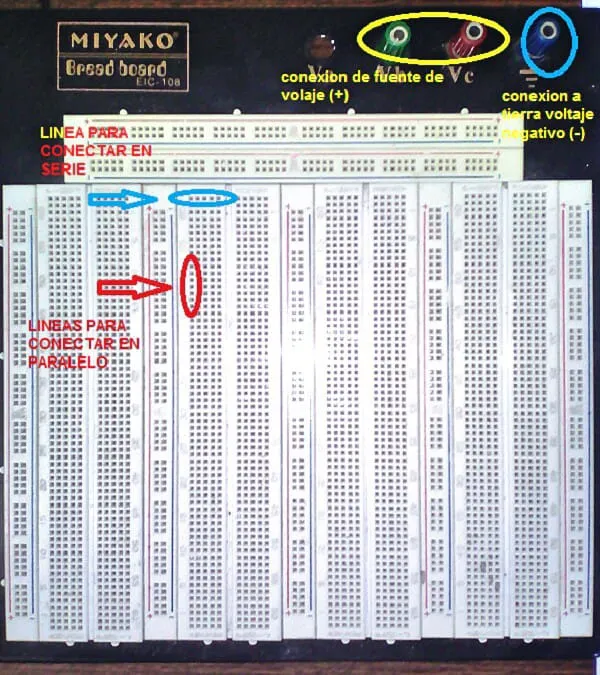

Tabla de prueba: segmento rectangular con dimensiones de 20cm x 20cm, con agujeros para montar componentes en serie o paralelo. Se utiliza en los laboratorios para simular circuitos electrónicos de prueba antes de ser ensamblados y soldados sobre una placa de baquelita.
Fotografía de mi galería tabla de prueba
Integrado TDA 7000: es un componente electrónico de 18 conexiones o “pines” con capacidades de ser un receptor de frecuencia modulada FM, debido a su característica de recepción solo se requiere de unos pocos componentes electrónicos adicionales para proporcionar sintonía LC capacitancia e inductancia que de ello dependerá el rango de frecuencias que vamos a sintonizar
Fotografía de mi galería chip integrado TDA 7000
Chip integrado amplificador de audio LM 386: Es un componente electrónico de 8 conexiones o “pines” con características de ser un amplificador de potencia, este integrado se utilizara para amplificar la salida de audio del integrado TDA 7000.
Fotografía de mi galería chip integrado LM386
Regular de voltaje 7805: es un componente electrónico regulador de voltaje es comúnmente utilizado en fuentes de alimentación de corriente, en su estructura física posee tres terminales “pines”, voltaje de entrada, voltaje salida y tierra. Este componente se utilizara para regular el suministro de voltaje del circuito receptor FM.
Fotografía de mi galería regulador de voltaje
Ejemplo: la fuente de alimentación de entrada le suministra una carga de 9 voltios, este componente regula esa carga a 5 voltios.
Finalmente

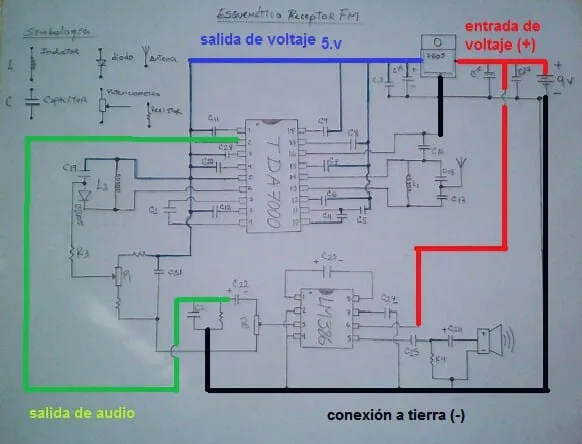

Ahora ya que conocemos todos los componentes del radio receptor FM procedamos a armar el circuito, en la siguiente imagen se muestra el esquemático con todas las etapas de recepción, sintonía LC, amplificación de audio y rectificación de voltaje. Así como las conexiones en serie y paralelo de todos los componentes.
recomendaciones para este circuito sencillo solo debemos de tener mucha paciencia para ir armando cada una de las etapas, se debe ir midiendo la continuidad en todas las líneas que vamos uniendo para que no tengamos error alguno.
Fotografía de mi galería esquemático con mención de etapas
Circuito esquematico radio receptor FM completo para ensamblar sobre la tabla de prueba
Fotografía de mi galería esquemático
Lista de componentes
Este artículo fue inspirado por los buenos recuerdos de cuando era estudiante de ingeniería de telecomunicaciones. Ahora tiempo presente yo les transfiero a ustedes estos conocimientos en el área de electrónica. Espero que hayan comprendido todo el proceso de cómo ensamblar tu radio receptor FM.Si tienen alguna duda pueden preguntarme que con mucho gusto les responderé, Próximamente estaré publicando otros artículos con contenido similar.
Éxitos para tod@s

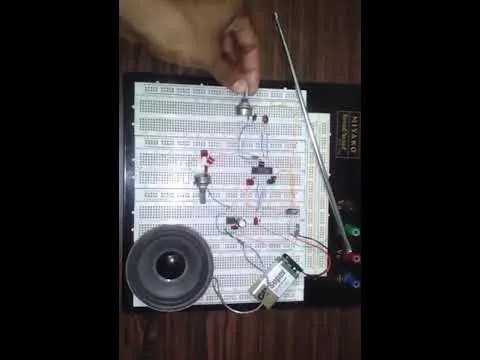

Video de mi autoria prueba del radio receptor FM
