Que tal amigos, en el post del dia de hoy quiero enfocarme en el area de la electrónica, en especial en los cirkcuitos integrados.
¿Que es un circuito integrado?

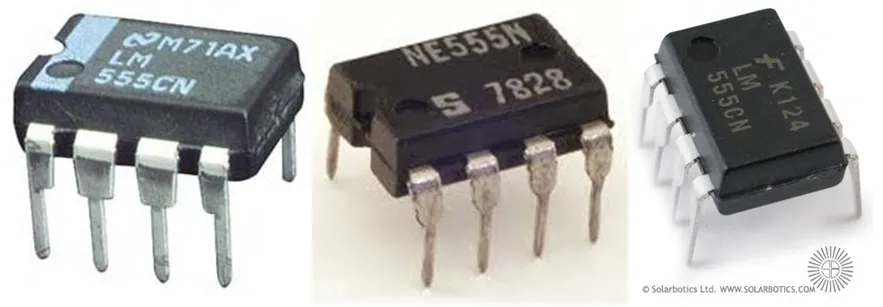

El circuito integrado 555
Este circuito integrado se utiliza para activar o desactivar circuitos durante intervalos de tiempo determinados, es decir se usa como temporizador. Para ello, lo combinaremos con otros componentes cuyas características y forma de conexión en el circuito, determinarán la duración de los intervalos de tiempo del 555, y si estos intervalos se repitan continuamente o no.
Ejemplos para los que podemos usar el 555 son: luces intermitentes, regular el tiempo que tarda en apagarse una luz, ajustar el tiempo en una tostadora, etc.

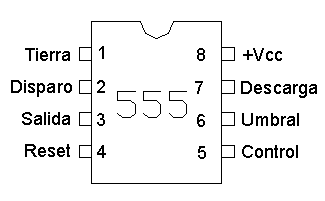

Los 555 tienen 8 patillas o pines, que se deberán conectar al circuito dependiendo cómo queremos que funcione.
¿Para que srive cada patita
Patilla 8: V+, (Vcc), o el positivo de la pila. Es el pin donde se conecta el voltaje o tensión de alimentación que va de 4.5 voltios hasta 16 voltios (máximo). Alguna versión de 555 puede llegar a 18 Voltios, pero es muy raro.
Ya sabemos como se conecta a la pila o fuente de alimentación nuestro 555. Veamos las otras patillas.
** Patilla 2**: Disparo (trigger): esta patilla hará que se active o no la señal de salida de la patilla 3.
** Patilla 3**: es la Salida. Lo que obtendremos a la salida dependerá de como conectemos el circuito integrado 555. Luego veremos más concretamente. Lo importante es saber que en esta patilla recogemos la señal de salida del 555.
Estas cuatro patillas son las más importantes para entender los circuitos.
Patilla 4: Reset (reset). Si por algún motivo esta patilla no se utiliza hay que conectarla a Vcc para evitar que el 555 se "resetee".
Patilla 5: Control de voltaje (control voltaje):
Patilla 6: Umbral (threshold): Es una entrada a un comparador interno que tiene el 555 y se utiliza para poner la salida (patilla 3) a nivel bajo
Patilla 7: Descarga (discharge): Utilizado para descargar con efectividad el condensador externo utilizado por el temporizador para su funcionamiento.
"/>Fuente de información http://www.areatecnologia.com/electronica/circuito-integrado-555.html
