Saludos a toda la comunidad de steemit, en esta ocación voy a hablarles de las máquinas y sus elementos, este es un tema muy ámplio pero trataré de abordar lo más relevante e importante para suministrar la mayor información posible. Espero lo disfruten.
Fuente de la imagen

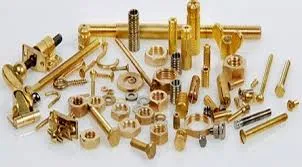

Las máquinas y los aparatos están compuestos por varios componentes que se montan para formar, primero, grupos y subconjuntos mecánicos y, luego, la máquina o aparato completo.
ELEMENTOS DE UNIÓN Y FIJACÓN
Son los responsables de mantener unidas las piezas o los grupos y subconjuntos de una máquina o aparato, lo cual permita su montaje y desmontaje.

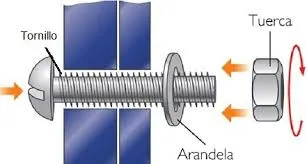

Uniones Roscadas:
Son todas aquellas que unen una o más piezas por medio de una rosca.
las uniones roscadas sólo pueden montarse y desmontarse haciendo girar el tornillo respecto a la tuerca o viceversa, esta propiedad fundamental se debe al efecto de autorretención producido por el rozamiento y asegura que estas uniones no se aflojen por sí solas.
Fuente de la imagen
UNIONES ENTRE EJES Y RUEDAS
La unión entre un eje y una rueda es una de las más frecuentes que podemos observar en las máquinas. En algunos casos esta union sólo fija las dos piezas entre sí, mientras que en otras ocasiones debe transmitir importantes pares de torsión,como en el caso de la unón entre el árbol de transmisión y la rueda de tracción de los automóviles.
Las fuerzas pueden transmitirse por medios de formas en las piezas que impiden el movimiento relativo o por medio de las fuerzas de rozamiento.
Uniones por Forma: Chavetas, Estriados y Pasadores:
El conepto de la chaveta es simple: se realiza una ranura longitudinal en el eje, otra ranura longitudinal en la rueda, y entre ellas se interpone una pieza que bloquea el movimiento relativo entre las dos partes.
Las uniones estriadas se basan en unas estrías longitudinales realizadas en el eje, que enlazan con unas estrías complementarias en el agujero de la rueda.
En algunas aplicaciones los ejes estriados permiten el deslizamiento axial de las ruedas, manteniendo la transmisión del movimiento de rotación.
Los pasadores son pequeñas piezas metálicas cilíndricas o ligeramente cónicas que se inserta en un agujero pasante que atraviesa las dos piezas que deben unirse. En algunos casos los pasadores se realizan en láminas o alambres doblados en sus extremos para evitar que se salgan con el movimiento.
Fuente de la imagen
Uniones por fuerza:
En estas uniones, el par de torsión se transmite por medio de las fuerzas de rozamiento entre la rueda y el eje ya que se aprietan entre ellas. existen uniones por fuerza indesmontables en las que el diámetro del eje es ligeramente superior al de la rueda.
COJINETES Y RODAMIENTOS
Son elementos de máquinas cuya función es el guiado de rotación de una pieza.
En los cojinetes de fricción, el guiado se consigue por medio del deslizamiento directo entre dos superficies cilíndricas, mientras que en los rodamientos dicha función se logra por interposición de diversos elementos rodantes entre dichas superficies.
Los cojinetes de fricción son anillos fabricados generalmente de bronce o un metal plástico que se deslizan sobre una superficie de acero de dureza suficiente, en cambio, los rodamientos están formados por una o más hileras de elementos rodantes generalente distanciados entre sí por una jaula, los cuales ruedan entre el anillo interior, que se fja al eje, y el anillo exterior, que se que puede sujetar a una rueda o bien a la carcasa de la máquina.
Fuente de la imagen
Dado lo extenso de este tema, en una próxima publicación voy a continuar hablando sobre las máquinas y sus elementos en una segunda parte. Espero haya sido de su agrado. ¡saludos y muchas gracias!.
Referencias:
- Faires V. 1970. Diseño de Elementos de Máquinas. Montaner y Simon S.A.
- Revista Mecánica Popular. Edición de 1972. Editorial América, S.A.
