Hello everyone, on this occasion we will share a tutorial on how to make LAN network simulations using Cisco Packet Tracer.
As knowledge Cisco Packet Tracer is a network platform simulator designed by Cisco Systems that serves to design a network simulation that will be done in the real world.
Before we continue to the tutorial, there are some needs you should prepare to do this tutorial first:
- PC / your computer
- Software Cisco Packet Tracer
- Modules / guidebooks.
In this tutorial we use:
- 1 Server
- 1 Switch
- 1 Access Point
- 5 PC / Client
- 5 Notebook / Client
- RJ Cable-45 ( Straight )

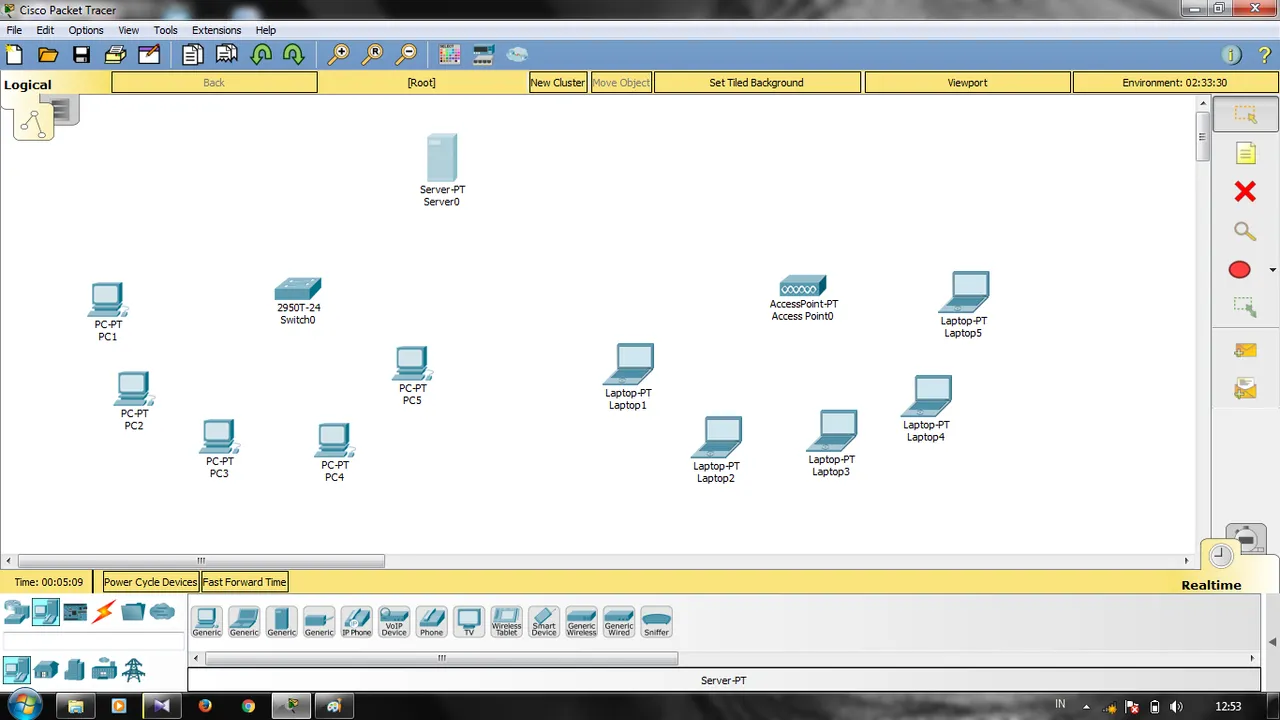

After you have prepared some of the above, arrange as in the picture below:

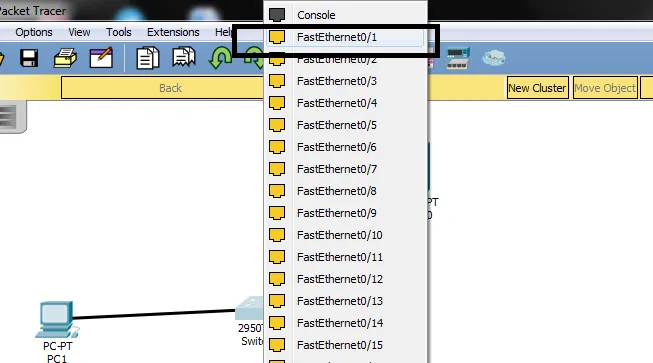

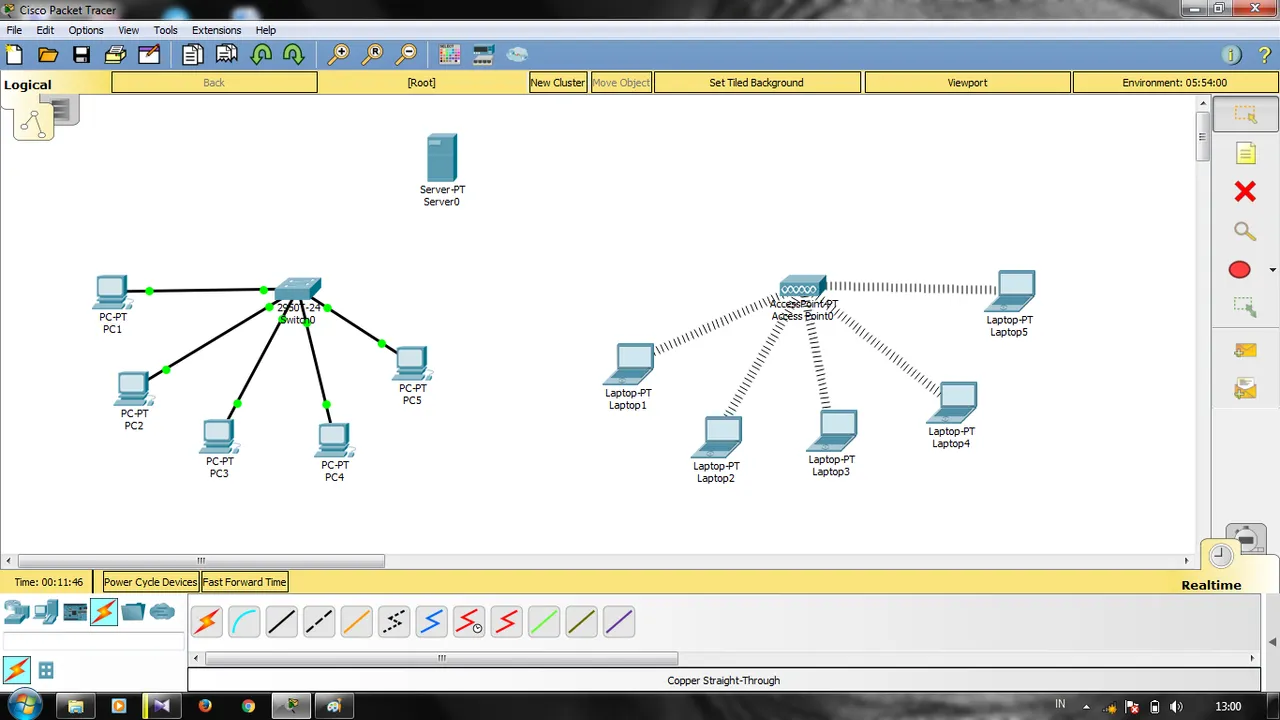

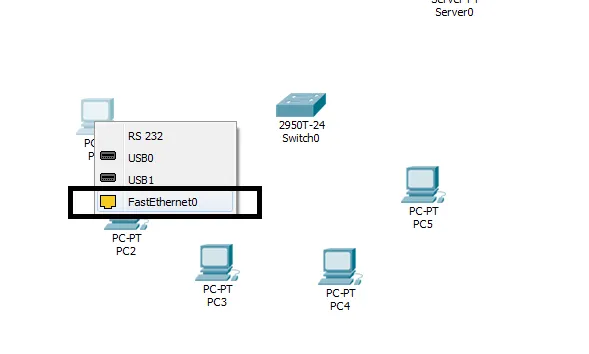

The next step is to connect each PC / Client on Switch. Watch the picture.
After all PC / Client is connected to Switch. Next connect Notebook on Accespoint, but before connecting you must replace RJ-45 cable port on Notebook using WiFi device. Look at the picture.

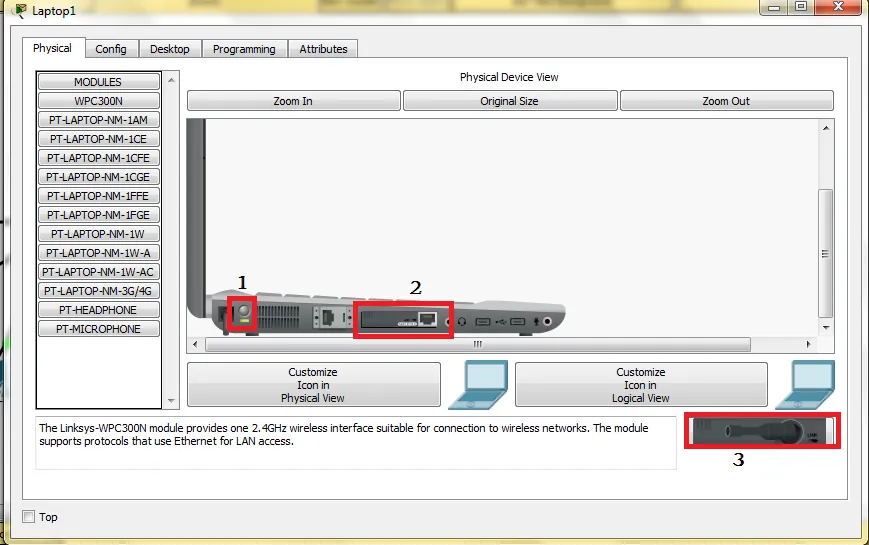

The way double click on the Notebook, after there is a display like in the picture above, first you turn off the Notebook on the keys that we marked with the number 1, drag and replace with a device marked with number 3, and restart your Notebook. Do this on all Notebooks.
If you have replaced the RJ45 cable port with wireless , the notebook will connect to accespoint.
And connect accespoint to switch and switch to server, using straight cable.
If all devices are connected, the next step is the ip settings so that devices can connect to each other.

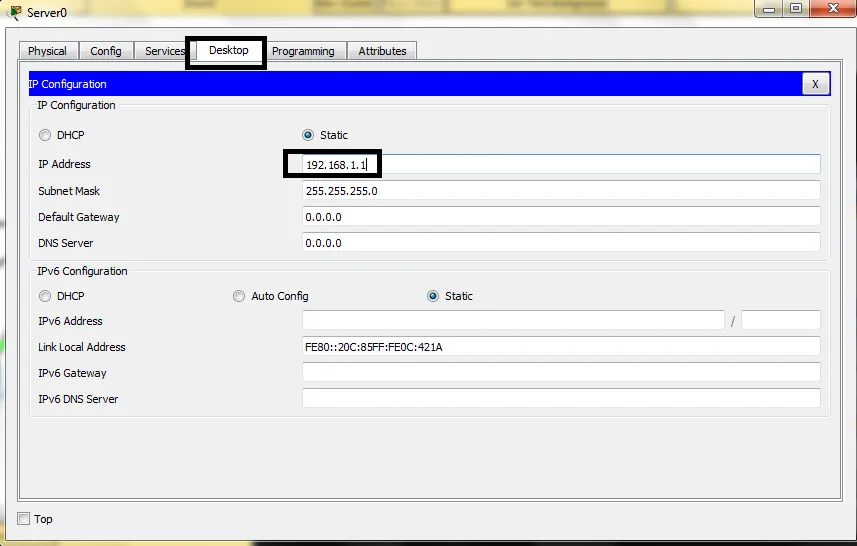

Double click on the server, choose Desktop , and select IP Configuration . Enter the ip address and subnet mask, let others, in this tutorial we use ip as in this picture.

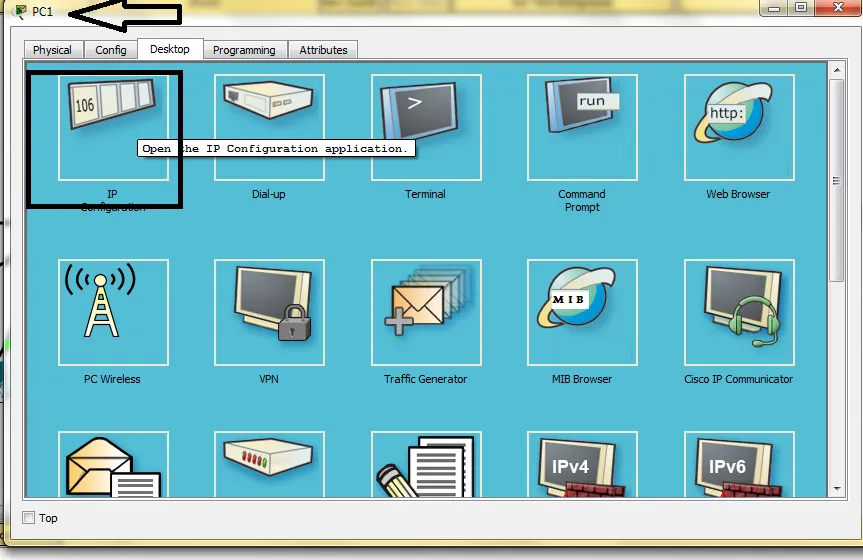

The next step double click on PC1, select Desktop , select IP Configuration .

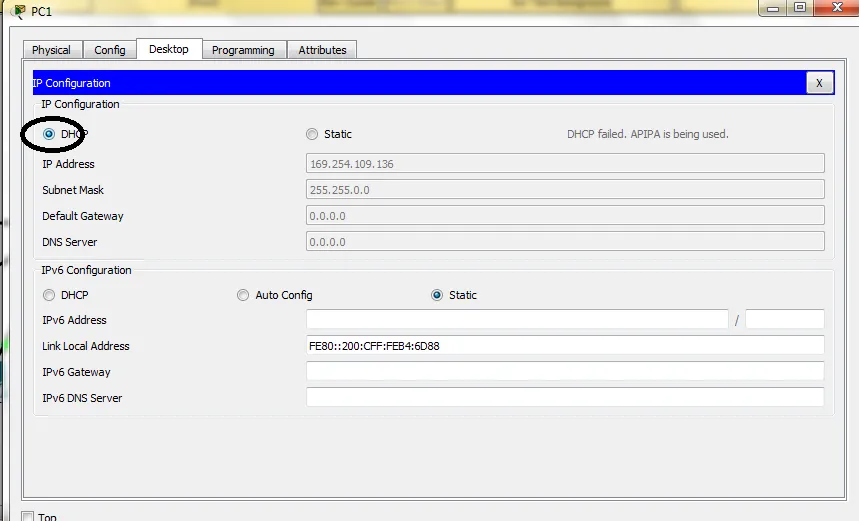

Then select DHCP , it will be filled automatically. Do it this way on all Client (PC / Notebook).

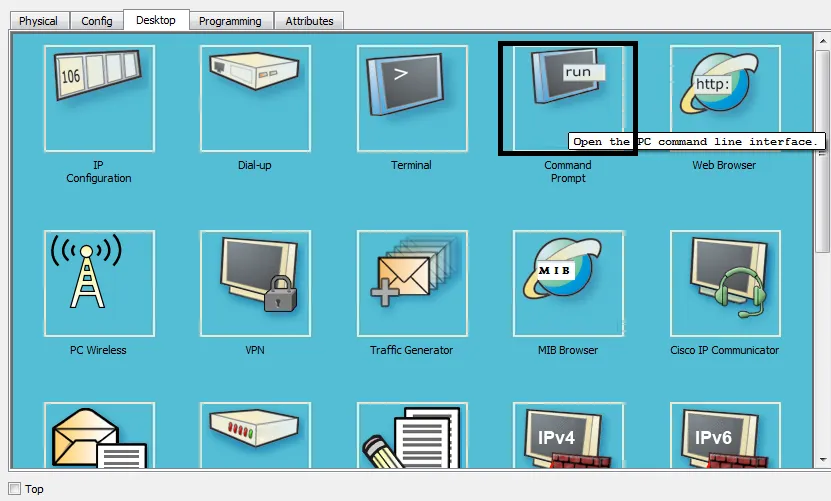

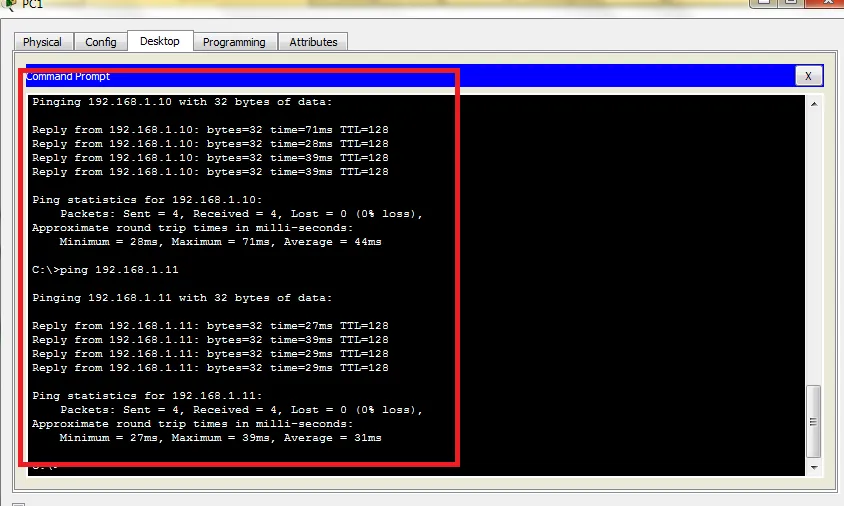

If all the above steps have been done correctly, then the last step is to check whether all Client is connected between Client one and other Client. How, Double on one Client, select Desktop , select Command Prompt .
Type "ping ip client the other" example "ping 192-168-1.10" . If the reply "Reply from ...." , then the simulation that you do successful, if "time out" , means you must check the simulation that you do.
Thank you for reading the tutorial from @devnanggroe , if there is a mistake we apologize because we are just students who are still in the learning phase. Hopefully useful for all readers!
@khalilmaulana @sametravel @ belajar.ngoding @dexpin
@fahrimunandar @andikasptra @syakirrahmatilla
