时序图（Sequence Diagram）是显示对象之间交互的图，这些对象是按时间顺序排列的。顺序图中显示的是参与交互的对象及其对象之间消息交互的顺序。时序图中包括的建模元素主要有：角色（Actor）、对象（Object）、生命线（Lifeline）、控制焦点（Focus of control）、消息（Message）等等。
角色（Actor）
系统角色，可以是人、及其甚至其他的系统或者子系统。
对象（Object）
对象包括三种命名方式：
第一种方式包括对象名和类名；
第二中方式只显示类名不显示对象名，即表示他是一个匿名对象；
第三种方式只显示对象名不显示类明。
生命线（Lifeline）

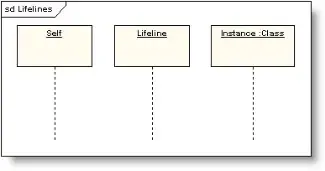

生命线在顺序图中表示为从对象图标向下延伸的一条虚线，表示对象存在的时间，如下图
控制焦点（Focus of Control）
控制焦点是顺序图中表示时间段的符号，在这个时间段内对象将执行相应的操作。用小矩形表示。如下图表示：
消息（Message）
消息一般分为同步消息（Synchronous Message），异步消息（Asynchronous Message）和返回消息（Return Message）.如下图所示：
同步消息=调用消息（Synchronous Message）
消息的发送者把控制传递给消息的接收者，然后停止活动，等待消息的接收者放弃或者返回控制。用来表示同步的意义。
异步消息（Asynchronous Message）
消息发送者通过消息把信号传递给消息的接收者，然后继续自己的活动，不等待接受者返回消息或者控制。异步消息的接收者和发送者是并发工作的。
返回消息（Return Message）
返回消息表示从过程调用返回
自关联消息（Self-Message）
表示方法的自身调用以及一个对象内的一个方法调用另外一个方法。
Combined Fragments
表示带有一些特定条件发送的消息。

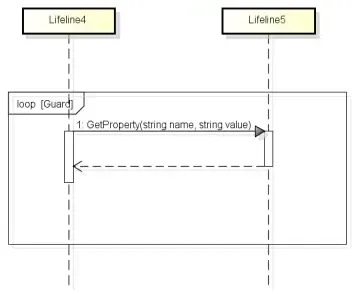

如上图，就表示，循环（loop）发送GetProperty消息获得属性。在使用Astah画时序图时，选择一个Combined Fragments之后，可以在其对应的属性面板更改对应的发送条件。里面介绍了很多，此处列举一二：
Alternative fragment（denoted“alt”） 与if…then…else对应
Option fragment (denoted“opt”)与Switch对应
Parallel fragment (denoted“par”)表示同时发生
Loop fragment(denoted“loop”)与for或者Foreach对应
