用例图主要用来描述“用户、需求、系统功能单元”之间的关系。它展示一个外部用户能够观察到的系统功能模型图。用例图多用于静态建模阶段（主要是业务建模和需求建模），帮助开发团队以一种可视化的方式理解系统的功能需求。
参与者（Actor）
在系统外部与系统直接交互的人或事物；需要注意以下两点：
1）参与者是角色而不是具体的人，它代表了参与者在与系统打交道的过程中所扮演的角色。所以在系统的实际运作中，一个实际用户可能对应系统的多个参与者。不同的用户也可以只对应于一个参与者，从而代表同一参与者的不同实例。
2）参与者作为外部用户（而不是内部）与系统发生交互作用，是它的主要特征。
在UML中，参与者使用如图所示的一个小人表示：
用例（Use Case）
系统外部可见的一个系统功能单元。系统的功能由系统单元所提供，并通过一系列系统单元与一个或多个参与者之间交换的消息所表达。用椭圆表示，椭圆中的文字简述系统的功能：

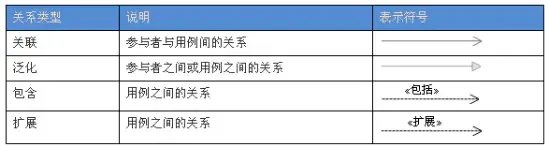

关系（Relationship）
关联
泛化
包含
扩展
关联（Association）
表示参与者与用例之间的交互，通信途径，任何一方都可发送或接受消息。
箭头指向：指向消息接收方。

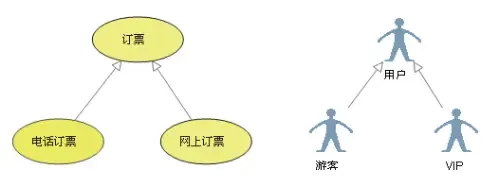

泛化（Inheritance）
在编程中，泛化关系是一种很重要的关系，我们随处可见。
泛化关系是一般和特殊关系，就是通常理解的继承关系，子用例和父用例相似，但表现出更特别的行为；子用例将继承父用例的所有结构、行为和关系。子用例可以使用父用例的一段行为，也可以重载它。父用例通常是抽象的。
箭头指向（需要特别注意）：指向父用例。

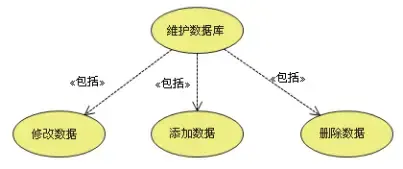

包含（Include）
包含关系用来把一个较复杂用例所表示功能分解成较小的步骤。包含用例是必须的，如果缺少包含用例，基用例就不完整；包含用例必须被执行。
箭头指向：指向分解出来的功能用例。
扩展（Extend）
扩展关系是指用例功能的延伸，相当于为基础用例提供一个附加功能。扩展用例是可选的，如果缺少扩展用例，不会影响到基用例的完整性。
箭头指向（需要特别注意）：指向基用例

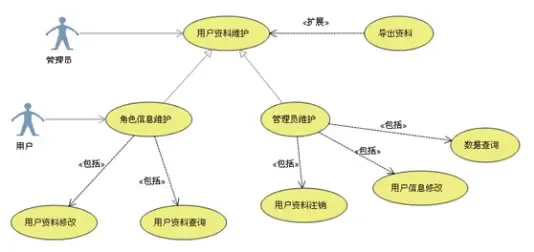

供一个完整的系统的用例图
