Das RGBW Plug&Play Modul erlaubt es dir, genau wie das Kit, einen RGB(W) LED-Strip an deinem 3D-Drucker zu betrieben. Das Modul kommt komplett bestückt und fertig verlötet zu dir und kann direkt angeschlossen werden. Nachdem die Marlin Firmware angepasst und die RGB(W) Funktion aktiviert wurde kann der Drucker seinen Status über die LEDs anzeigen:
- Farbübergang blau zu rot in der Aufheizphase
- Weiße Druckfeldbeleuchtung beim Druck (Helligkeit über Controlbox einstellbar)
- Grün nach Druck-Ende
Achtung: Das Board ist für LED-Streifen mit gemeinsamer Anode (Plus-Pol) konzipiert. Dies sollte Standard bei den meisten Strips sein. Beleuchtungen mit gemeinsamer Kathode (common cathode) können damit nicht angesteuert werden.

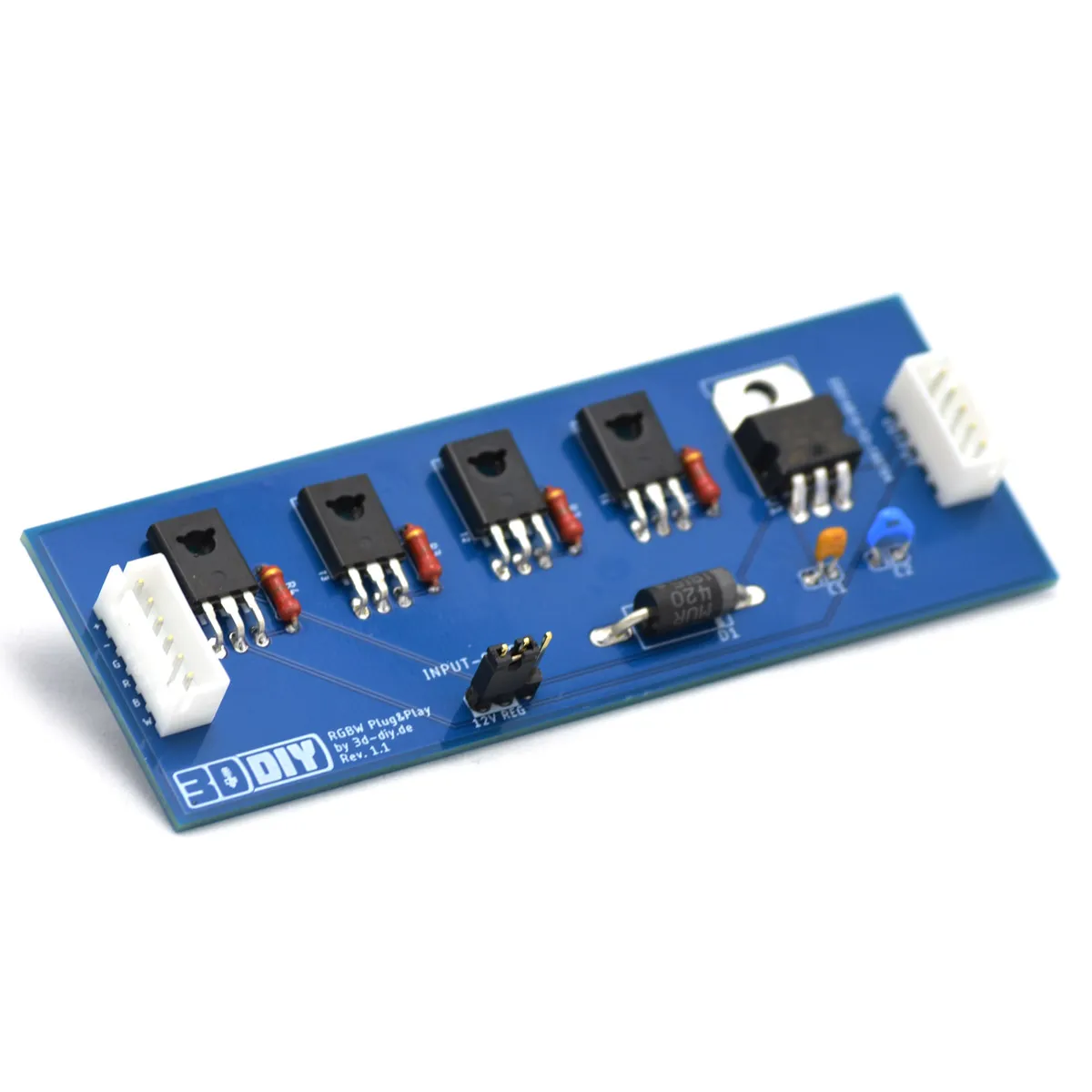

Die Leiterplatte wurde eigens angefertigt und alle elektronischen Komponenten (Transistoren, Spannungsregler, Widerstände, Kondensatoren, Diode, Anschlüsse) wurden bereits von Hand verlötet. Wenn du dagegen lieber selbst löten möchtest, bieten wir dir auch einen Bausatz, bestehend aus Platine und Komponenten, an.
Technische Daten
- Eingangsspannung: 12-36V
- Ausgangsspannung (reguliert): 12V
- Spannungsbypass wählbar (umgeht den Spannungsregler, bspw. für 24V LEDs)
- Maximaler Ausgangsstrom: 2A (Bei Betrieb über Spannungsregler)
- Steuersignal: 3-5V PWM
- Maße: 10 x 4 cm
- Farbe: blau
