¡Apreciados amigos de Hive Blog!
Reciban un cordial saludo.
En esta oportunidad analizaremos uno de los circuitos más fundamentales encontrados en el análisis de redes eléctricas:

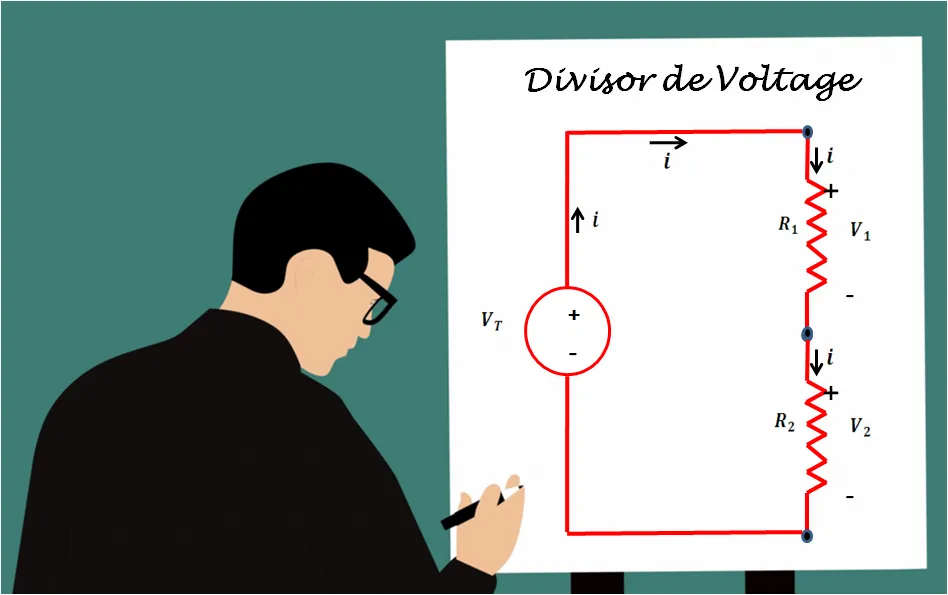

El Divisor de voltaje
Los divisores de voltaje son el resultado de la aplicación de una tensión o diferencia de potencial a una combinación de impedancias o resistencias en serie, en el que el voltaje aplicado es repartido entre cada uno de los elementos resistivos que lo constituyen.
Si bien estos circuitos pueden ser analizados usando las leyes de Kirchhoff, es posible derivar de estos formulas prácticas y de fácil aplicación que permiten la obtención de los voltajes en cada uno de los elementos que lo forman, los cuales dependen únicamente del voltaje total aplicado a la combinación y las impedancias del mismo.
A continuación les comparto un video (creado en VideoScribe por @lorenzor), donde explico la obtención y aplicación de las formulas generales de un Divisor de Voltaje.
Los resultados mostrados en el video validan la técnica de un Divisor de Voltaje para la rápida obtención de los Voltajes en un Circuito en serie.
Referencias
- Circuitos Eléctricos. James W. Nilson. Cuarta edición. Addison-Wesley Iberoamericana.
- Introduction To Electromagnetic Fields Third Edition / Clayton R. Paul, Keith W. Whites, Syed A. Nasar
- Electrodinamica Clasica Segunda Edición / John David Jackson.
- Electromagnetismo Conceptos y Aplicaciones Cuarta Edición / Stanley V. Marshall, Richard E. DuBroff, Gabriel G. Skitek.
- Física Vol. II Campos y ondas. Marcelo Alonso, Edward J. Finn. Fondo Educativo Interamericano, S.A.
- Física para ingeniería y ciencias Vol.2 Tercera Edición / Hans C. Ohanian, John T. Markert.
- Teoría electromagnética. Willian H. Hayt, Jr., John A. Buck. Séptima edición. McGraw Hill.
