Resumen:
La tecnología que se propone con la utilización del PLC es muy versátil en lugares donde se requiere de automatizar un proceso industrial. Prácticamente esta tecnología puede adaptarse a cualquier ambiente de operación fácilmente, y sin mayores problemas, por otra parte, se trata de una tecnología que se encuentra dentro de los llamados sistemas de automatización flexibles; El cual permite el monitoreo de las principales variables como son (presión, la temperatura y el flujo).
Para cumplir con los objetivos planteados, se utilizaron referencias bibliográficas relacionadas con el tema y se realizó una visita a Pdvsa Gas, finalmente, se formula la propuesta del sistema de control con el cual se podrá obtener la interfaz para poder visualizar en sala de control a tiempo real el estado del sistema productivo a fin de poder garantizar la continuidad operacional teniendo un tiempo de respuesta más eficaz ante cualquier falla que pudiese ocurrir en el proceso.
Introducción al caso:
Plantemiento:
Con base en lo anterior, en el presente estudio monográfico se realizará la evaluación de los criterios de control en el sistema de distribución y transporte de gas metano destinado a venta para consumo interno en el país; a fin de cumplir con tal propósito, se identifican las variables críticas y los instrumentos que se encargan de controlarlas, así como las posibles mejoras que se puedan aplicar al proceso.

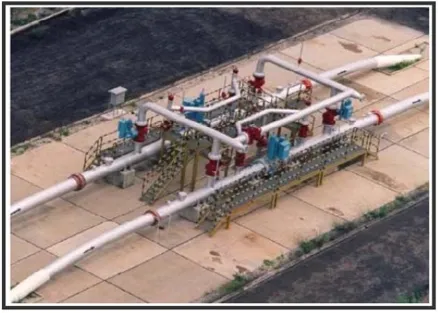

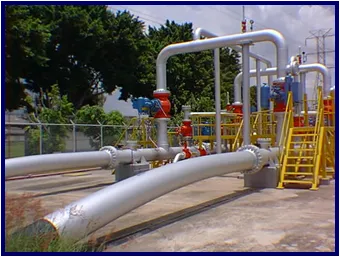

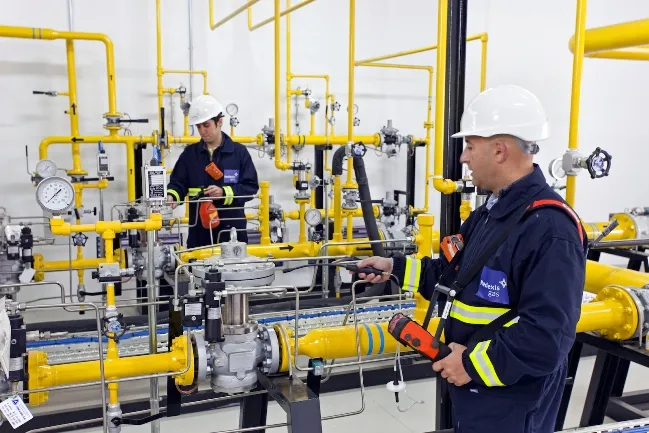

Estación de válvulas:
Su función es permitir la interconexión de flujo entre gasoductos (y/o Lazo), seccionar el paso de gas y aliviar en caso de una sobrepresión. Algunas estaciones de válvulas cuentan con ciertos arreglos mecánicos que le agregan a la función indicada anteriormente otra función adicional.
Elementos de un sistema de automatización a nivel operacional:
Se puede distinguir tres niveles o subsistemas:
- Nivel 1 o Subsistema de Instrumentación y Control Local
- Nivel 2 o Subsistema de Comunicaciones
- Nivel 3 o Subsistema de Procesamiento y Control Global.

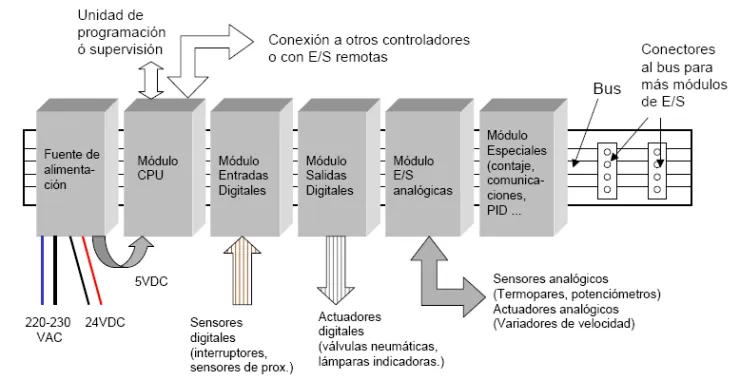

- Nivel 1 está constituido por equipos específicos (controladores y redes de campo) que se ubican lo más cerca posible del proceso: instrumentos de medición (temperatura, presión, flujo, velocidad.), sistemas PLC (“Programmable Logic Controllers”), sensores, actuadores, válvulas de control, bombas, compresores, entre otros.
Estructura del sistema automatizado:
- Coordina las acciones de la Parte de Operativa.
- Emite órdenes hacia la parte operativa y recibe las señales de retorno para coordinar sus acciones.
- Actúa sobre el sistema automatizado.
- Opera sobre la estación de válvulas
Propuestas de medidas que mejoren el sistema actual de la estación de válvulas:
- Diseñar un plan de supervisión y control de las operaciones de manejo de gas
- Revisar los programas de mantenimiento del sistema, dado que es uno de los factores que más influyen en el óptimo funcionamiento del sistema, equipos e instrumentos.
- Reforzar la infraestructura comunicacional
- Actualizar los protocolos del SCADA .
Referencias Bibliográficas:
Manual de operaciones sistema Figueroa – Tejerías. Gerencia de Transmisión y Distribución PDVSA Gas. Caracas, (1999)
Ogata, H. Ingeniería de Control Moderna, Editorial Prentice Hall. Cuarta Edición. España (2002)
Smith C., Corripio., “Control Automático de Procesos”, Editorial Adisson Wesley, (1996).
