¡Bienvenidos, entusiastas de la robótica y la automatización! 🤖✨
Hoy exploraremos el uso del módulo PCA9685 para controlar servomotores de manera eficiente. Este módulo es ideal para proyectos que requieren el manejo de múltiples servos, como brazos robóticos, sistemas de dirección en vehículos autónomos o dispositivos de automatización compleja.

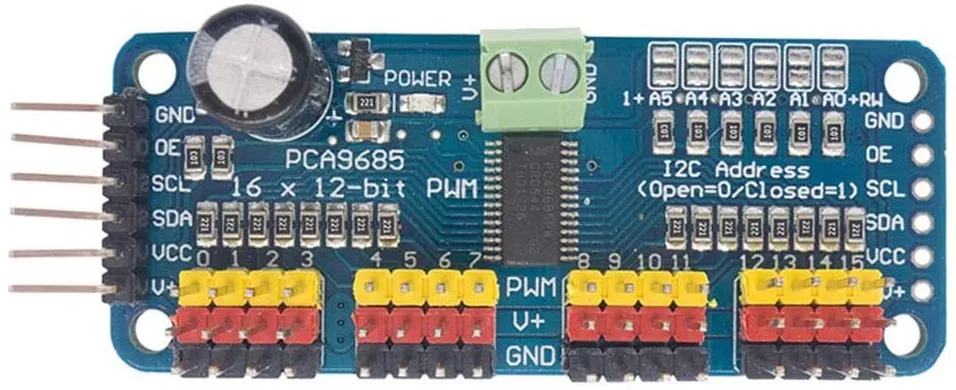

¿Qué es el Módulo PCA9685?
El PCA9685 es un controlador PWM de 16 canales con comunicación I2C, diseñado para simplificar el control de dispositivos que usan señales PWM, como servomotores y LEDs de alta potencia.
Características Principales:
16 canales independientes: Permite manejar hasta 16 servos o LEDs.
Resolución de 12 bits: Control preciso de ángulos y movimientos.
Interfaz I2C: Fácil integración con microcontroladores como Arduino, ESP32, o Raspberry Pi.
Frecuencia ajustable: Configurable según las necesidades del proyecto.
Ventajas de Usar el PCA9685 para Servomotores
Menor carga para el microcontrolador: El PCA9685 genera las señales PWM, liberando al microcontrolador para otras tareas.
vExpansión fácil:*** Con direcciones I2C configurables, puedes usar varios módulos simultáneamente.
Precisión y estabilidad: Ideal para proyectos donde el control preciso del ángulo es esencial.
Cómo Usar el PCA9685 con Servomotores
Componentes Necesarios:
- Módulo PCA9685.
- Microcontrolador (Arduino Uno o similar).
- Servomotores estándar (SG90, MG996R, etc.).
- Fuente de alimentación externa para los servos.

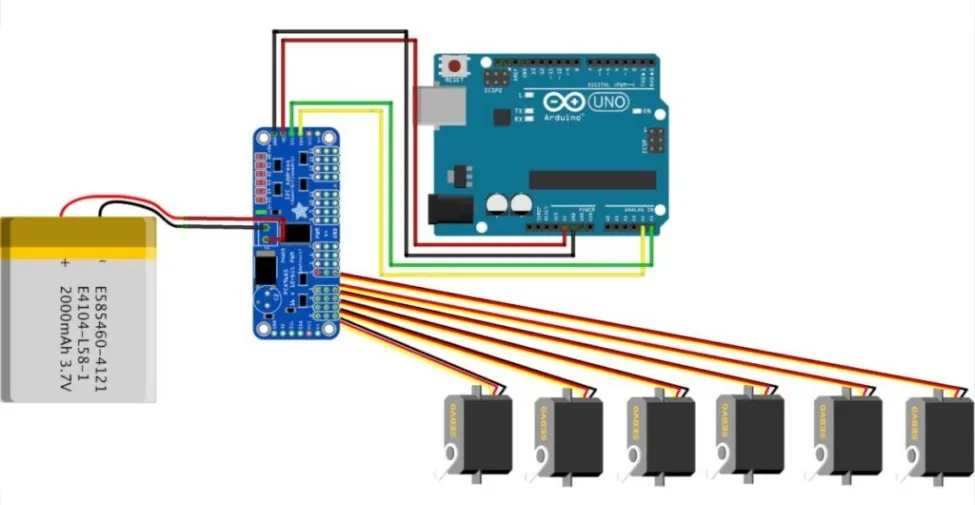

Conexión Básica:
- Alimentación: Conecta los pines VCC y GND del módulo a los del microcontrolador.
Interfaz I2C: - Conecta SDA y SCL del PCA9685 a los pines I2C del microcontrolador.
- En un Arduino Uno, estos son A4 (SDA) y A5 (SCL).
Servomotores:
- Conecta cada servo a un canal del PCA9685 (GND, V+ y PWM).
- Alimenta los servos con una fuente externa adecuada.

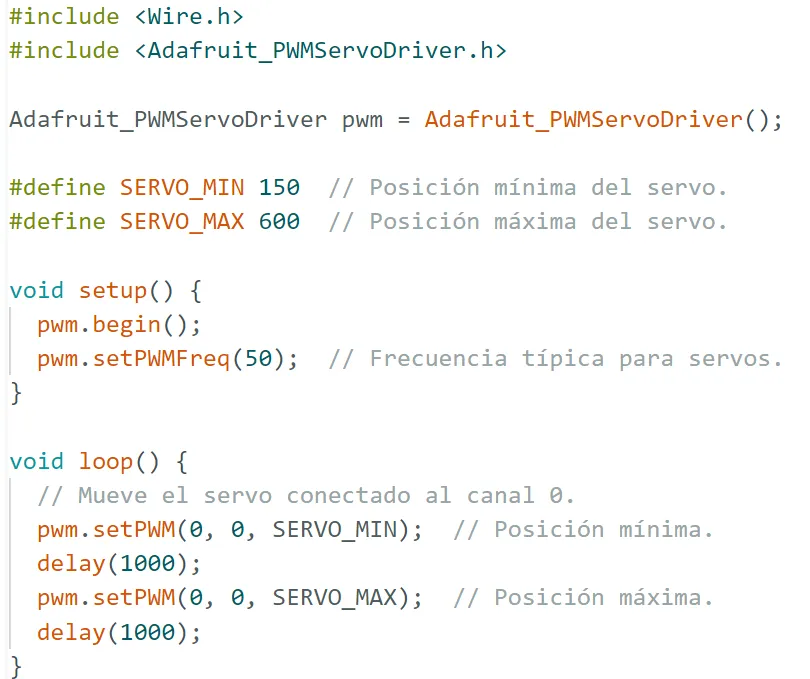

Código Ejemplo:
Usaremos la librería Adafruit_PWMServoDriver para controlar el PCA9685:
Aplicaciones Prácticas:
- Brazos robóticos: Controla múltiples grados de libertad en tiempo real.
- Cámaras con movimiento: Implementa pan y tilt para seguimiento de objetos.
- Robots bípedos o cuadrúpedos: Coordina los movimientos de varias articulaciones.
📢 ¡Gracias por acompañarme en este recorrido por el control de servomotores con el PCA9685! 🎛️🤖
Espero que esta introducción te inspire a integrar este módulo en tus proyectos. Si tienes preguntas o ideas para nuevos usos del PCA9685, ¡deja un comentario! 📝
🔔 Próximas publicaciones: No te pierdas más guías prácticas para ampliar tus conocimientos en sistemas de control y robótica. 🌐
📷 Comparte tus proyectos: ¿Ya has usado el PCA9685? ¡Enséñanos tus diseños y aplicaciones creativas! 🛠️
🌟 Sigue aprendiendo y creando: Explora nuevas formas de automatización y control, y lleva tus proyectos al siguiente nivel. 🚀✨
¡Hasta la próxima, sigue programando y revolucionando la tecnología!
[ENG]
Welcome, robotics and automation enthusiasts! 🤖✨
Today we will explore the use of the PCA9685 module to efficiently control servo motors. This module is ideal for projects that require handling multiple servos, such as robotic arms, steering systems in autonomous vehicles, or complex automation devices.
What is the PCA9685 Module?
The PCA9685 is a 16-channel PWM controller with I2C communication, designed to simplify the control of devices that use PWM signals, such as servo motors and high-power LEDs.
Key Features:
16 independent channels: Allows you to drive up to 16 servos or LEDs.
12-bit resolution: Precise control of angles and movements.
I2C interface: Easy integration with microcontrollers such as Arduino, ESP32, or Raspberry Pi.
Adjustable frequency: Configurable according to the needs of the project.
Advantages of Using the PCA9685 for Servo Motors
- Lower load on the microcontroller: The PCA9685 generates the PWM signals, freeing up the microcontroller for other tasks.
Easy expansion: With configurable I2C addresses, you can use multiple modules simultaneously.
- Accuracy and stability: Ideal for projects where precise angle control is essential.
How to Use the PCA9685 with Servo Motors
Required Components:
- PCA9685 module.
- Microcontroller (Arduino Uno or similar).
- Standard servo motors (SG90, MG996R, etc.).
- External power supply for the servos.
Basic Connection:
- Power: Connect the VCC and GND pins of the module to those of the microcontroller.
I2C Interface: - Connect SDA and SCL of the PCA9685 to the I2C pins of the microcontroller.
- On an Arduino Uno, these are A4 (SDA) and A5 (SCL).
Servo Motors:
- Connect each servo to a channel of the PCA9685 (GND, V+ and PWM).
- Power the servos with a suitable external source.
Sample Code:
We will use the Adafruit_PWMServoDriver library to control the PCA9685:
Practical Applications:
- Robotic arms: Control multiple degrees of freedom in real time.
- Moving cameras: Implement pan and tilt for object tracking.
- Biped or quadruped robots: Coordinate the movements of multiple joints.
📢 Thanks for joining me on this journey through servo control with the PCA9685! 🎛️🤖
I hope this introduction inspires you to integrate this module into your projects. If you have questions or ideas for new uses for the PCA9685, leave a comment! 📝
🔔 Upcoming posts: Don't miss more practical guides to expand your knowledge of control systems and robotics. 🌐
📷 Share your projects: Have you already used the PCA9685? Show us your creative designs and applications! 🛠️
🌟 Keep learning and creating: Explore new ways of automation and control, and take your projects to the next level. 🚀✨
