¡Hola a todos los apasionados de la electrónica y los proyectos creativos! 👋
En esta publicación, descubriremos cómo utilizar el módulo de sensor de color TCS3200, una herramienta fascinante que permite identificar colores mediante la conversión de luz en señales digitales. Este módulo es ideal para proyectos como clasificadores de objetos, lectores de colores y más.
🧐 ¿Qué es el módulo TCS3200?

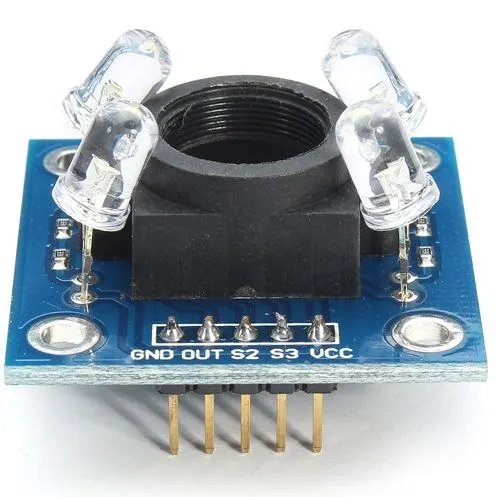

El TCS3200 es un sensor de color basado en un conjunto de fotodiodos que detectan la luz roja, verde y azul (RGB) y la convierten en pulsos de frecuencia que representan la intensidad de cada color. Su diseño incluye:
- Filtros RGB: Detectan los colores primarios.
- Configuración de escala de frecuencia: Ajusta la sensibilidad del sensor.
- Salida digital: Fácil de integrar con microcontroladores como Arduino.
- Características principales:
- Rango de voltaje: 2.7V a 5.5V.
- Salida digital en forma de pulsos de frecuencia.
- Alta precisión y velocidad en la detección de colores.
- Dimensiones compactas para proyectos portátiles.
🔗 Conexión básica del módulo TCS3200
- Pines del módulo TCS3200:
- VCC: Alimentación (3.3V o 5V).
- GND: Tierra.
- OUT: Salida de frecuencia proporcional al color detectado.
- S0 y S1: Configuración de escala de frecuencia.
- S2 y S3: Selección de filtro de color (R, G, B o ninguno).
Conexión con Arduino:
TCS3200 Arduino
VCC ------------- 5V
GND ------------- GND
OUT ------------- D8
S0 ------------- D2
S1 ------------- D3
S2 ------------- D4
S3 ------------- D5
🛠️ Ejemplo práctico: Identificación de colores básicos
- Material necesario:
- Módulo TCS3200.
- Arduino Uno o similar.
- Cables de conexión.
- Tarjetas o superficies de colores.
Pasos básicos:
- Conecta el TCS3200 al Arduino según el esquema anterior.
- Configura los pines de selección de filtro para medir cada color primario (R, G, B).
- Convierte las señales de frecuencia en valores RGB.
- Muestra los resultados en el monitor serie o en un display.

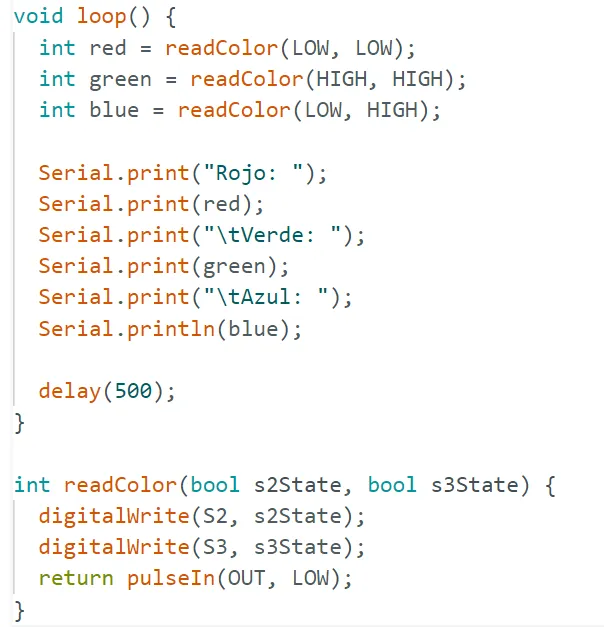

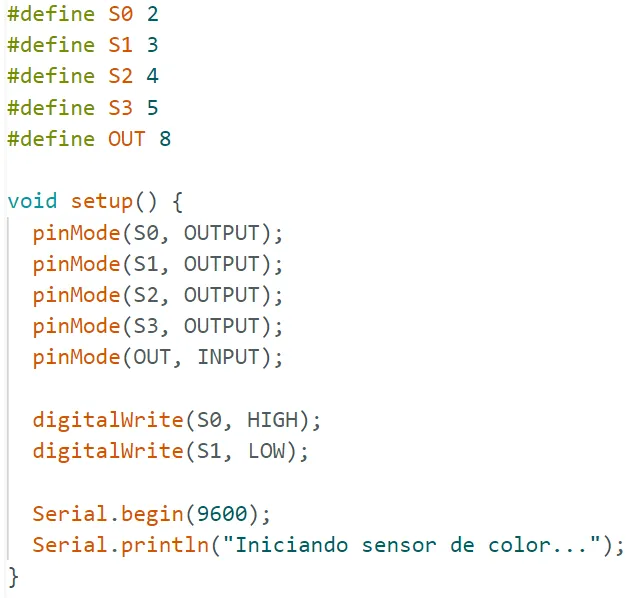

Código básico de ejemplo:
🎯 Aplicaciones comunes:
Clasificadores de objetos por color.
Sensores para sistemas robóticos que siguen líneas de colores.
Identificación de etiquetas o códigos de colores.
Proyectos educativos y demostraciones.
📝 Cierre
📢 ¡Gracias por acompañarme en este recorrido por el sensor de color TCS3200! 📘
Espero que esta guía te inspire a experimentar con la detección de colores en tus proyectos electrónicos. Si tienes dudas o quieres mostrar tus avances, ¡no dudes en dejar un comentario! 📝
🔔 No te pierdas nuestras próximas publicaciones, donde exploraremos más sensores y módulos fascinantes. 🌐
🤝 Únete a nuestra comunidad para compartir ideas y mejorar juntos nuestras habilidades en programación de microcontroladores. 💬
📷 Comparte tus proyectos: ¿Qué aplicaciones prácticas se te ocurren para un sensor de color? ¡Queremos ver tus creaciones! 🛠️
🌟 Continúa aprendiendo y explorando: Mantente activo en Hive para dominar cada vez más módulos y sensores. 🚀✨
¡Hasta la próxima, sigue creando e innovando en el mundo de la electrónica!
