[ESP]
¡Hola, creadores de proyectos luminosos! 💡
Hoy exploraremos el módulo de matriz LED 8x8 MAX7219, una herramienta fantástica para mostrar patrones, texto y animaciones en proyectos con microcontroladores.

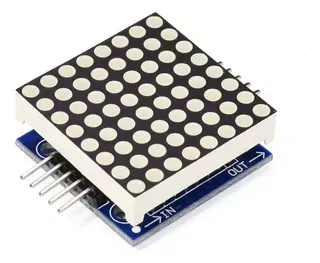

🔍 ¿Qué es el módulo MAX7219?
El MAX7219 es un controlador de LED que facilita la gestión de hasta 64 LEDs con solo unos pocos pines. Este módulo es ideal para crear pantallas de matriz LED de 8x8 que se pueden usar en proyectos como:
Relojes digitales.
- Paneles informativos.
- Juegos retro.
- Indicadores visuales.
⚙️ Características principales del módulo MAX7219
- Tamaño de la matriz: 8x8 (64 LEDs).
- Interfaz de comunicación: SPI (Serial Peripheral Interface).
- Compatibilidad: Soporta conexión en cascada para múltiples módulos.
- Voltaje de operación: 5V.
- Fácil control: Librerías disponibles para plataformas como Arduino.

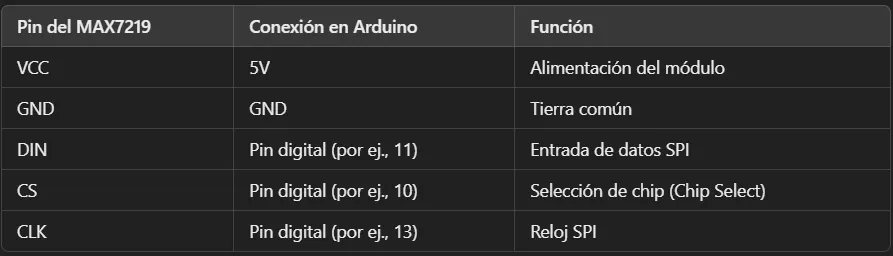

🛠️ Conexión del módulo MAX7219 con Arduino

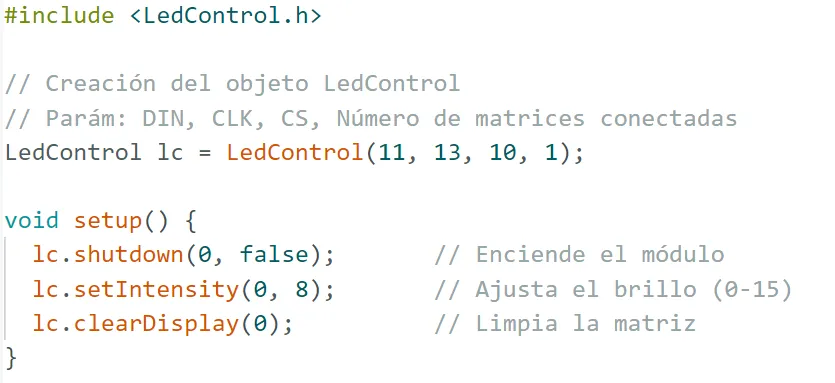

💻 Código de ejemplo: Mostrar patrones simples
Usaremos la librería LedControl para controlar fácilmente el módulo MAX7219.
1️⃣ Instala la librería LedControl desde el Administrador de Librerías de Arduino.

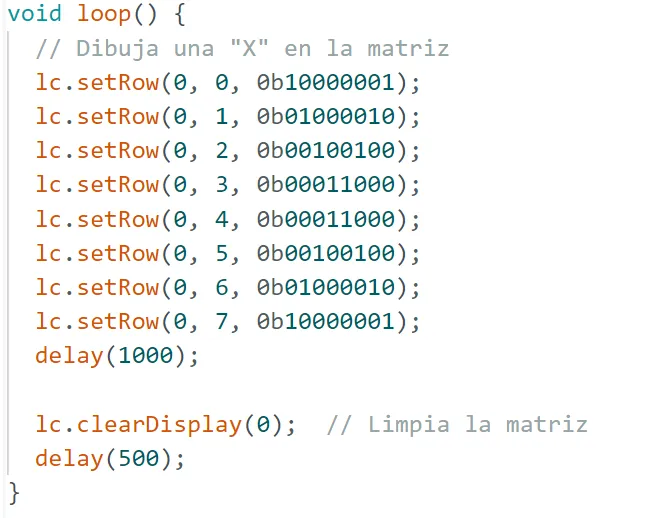

2️⃣ Código para mostrar un patrón:
###💡 Aplicaciones del módulo MAX7219
- Pantallas de texto: Despliega mensajes personalizados.
- Juegos simples: Diseña un tablero interactivo.
- Indicadores gráficos: Visualiza niveles de sonido, temperatura u otros datos.
- Decoración animada: Crea efectos luminosos para eventos o proyectos artísticos.
- Prototipos educativos: Enseña conceptos de programación y diseño de hardware.
🌐 Conclusión
El módulo MAX7219 abre un mundo de posibilidades para proyectos creativos e interactivos con LEDs. Su facilidad de uso y versatilidad lo convierten en una excelente opción para principiantes y expertos en electrónica.
📢 ¡Gracias por explorar conmigo el módulo MAX7219! ✨🔲
Espero que esta guía inspire tus próximos proyectos con matrices LED. Si tienes dudas o ideas, ¡comparte tu experiencia en los comentarios! 📝
🔔 Próximamente veremos cómo sincronizar varias matrices para crear pantallas más grandes. 🚀
🤝 Comparte tus proyectos: ¿Qué mostrarías en una matriz LED? ¡Queremos verlo! 🛠️
🌟 Sigue aprendiendo y creando. ¡Hasta la próxima! ✨
[ENG]
Hello, light project creators! 💡
Today we will explore the MAX7219 8x8 LED matrix module, a fantastic tool for displaying patterns, text, and animations in microcontroller projects.
🔍 What is the MAX7219 module?
The MAX7219 is an LED controller that makes it easy to manage up to 64 LEDs with just a few pins. This module is ideal for creating 8x8 LED matrix displays that can be used in projects such as:
Clocks : digital.
- Information panels.
- Retro games.
- Visual indicators.
⚙️ Main features of the MAX7219 module
- Matrix size: 8x8 (64 LEDs).
- Communication interface: SPI (Serial Peripheral Interface).
- Compatibility: Supports cascading for multiple modules.
- Operating voltage: 5V.
- Easy control: Libraries available for platforms such as Arduino.
🛠️ Connecting the MAX7219 module with Arduino
💻 Example code: Display simple patterns
We will use the LedControl library to easily control the MAX7219 module.
1️⃣ Install the LedControl library from the Arduino Library Manager.
2️⃣ Code to display a pattern:
###💡 Applications of the MAX7219 module
- Text displays: Display custom messages.
- Simple games: Design an interactive board.
- Graphic indicators: Display sound levels, temperature, or other data.
- Animated Decoration: Create lighting effects for events or art projects.
- Educational Prototyping: Teach programming and hardware design concepts.
🌐 Conclusion
The MAX7219 module opens up a world of possibilities for creative and interactive projects with LEDs. Its ease of use and versatility make it a great choice for beginners and experts in electronics.
📢 Thank you for exploring the MAX7219 module with me! ✨🔲
I hope this guide inspires your next projects with LED matrices. If you have questions or ideas, share your experience in the comments! 📝
🔔 We'll soon see how to synchronize multiple matrices to create larger displays. 🚀
🤝 Share your projects: What would you display on an LED matrix? We want to see it! 🛠️
🌟 Keep learning and creating. Until next time! ✨
