¡Hola, apasionados de la electrónica y la tecnología! 👋
Hoy vamos a explorar el módulo de pantalla OLED SSD1306, una herramienta increíble para mostrar información en tus proyectos electrónicos de manera compacta y eficiente.

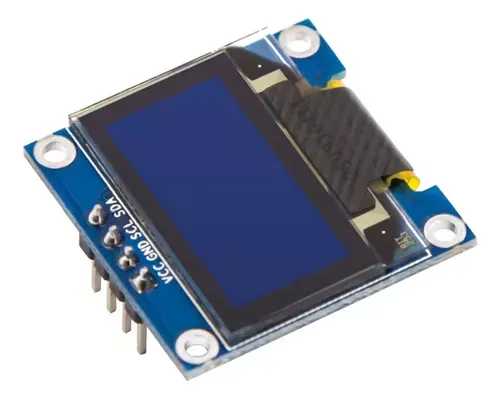

📌 ¿Qué es el módulo SSD1306?
El SSD1306 es un módulo de pantalla OLED (Diodo Orgánico de Emisión de Luz) que proporciona una solución de visualización compacta y de bajo consumo, ideal para microcontroladores como Arduino y ESP8266.
Características principales:
- Resolución: Comúnmente 128x64 píxeles.
- Tecnología OLED: No requiere retroiluminación, ya que cada píxel emite su propia luz.
- Interfaces: I2C y SPI.
- Bajo consumo de energía.
- Tamaño compacto: Disponible en diferentes dimensiones (generalmente 0.96").
🛠️ Conexión del SSD1306 a Arduino
La interfaz más utilizada es I2C, que solo requiere dos pines: SDA y SCL.

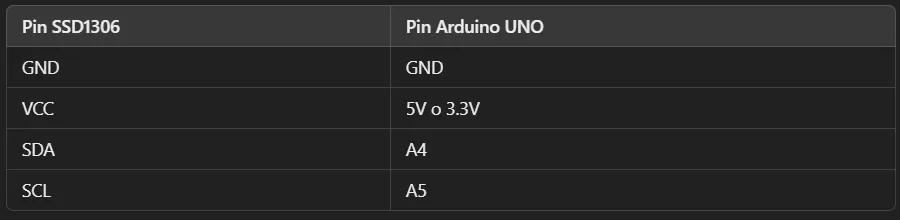

Conexión básica:
💻 Ejemplo de código en Arduino
Para este ejemplo, utilizaremos la biblioteca Adafruit SSD1306 y su dependencia Adafruit GFX.

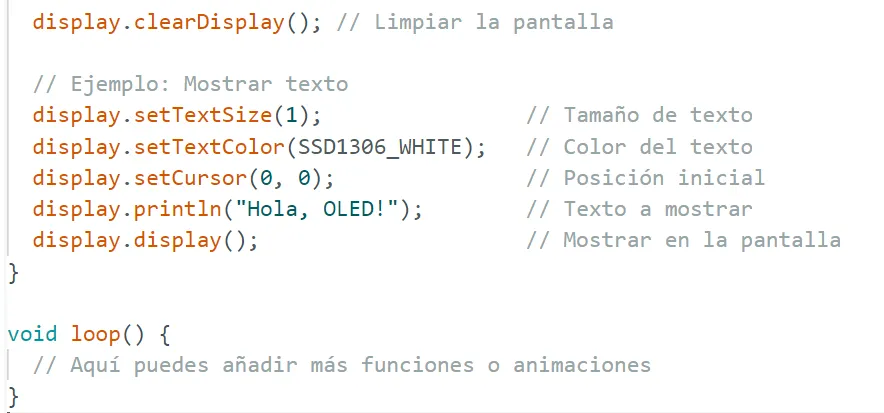

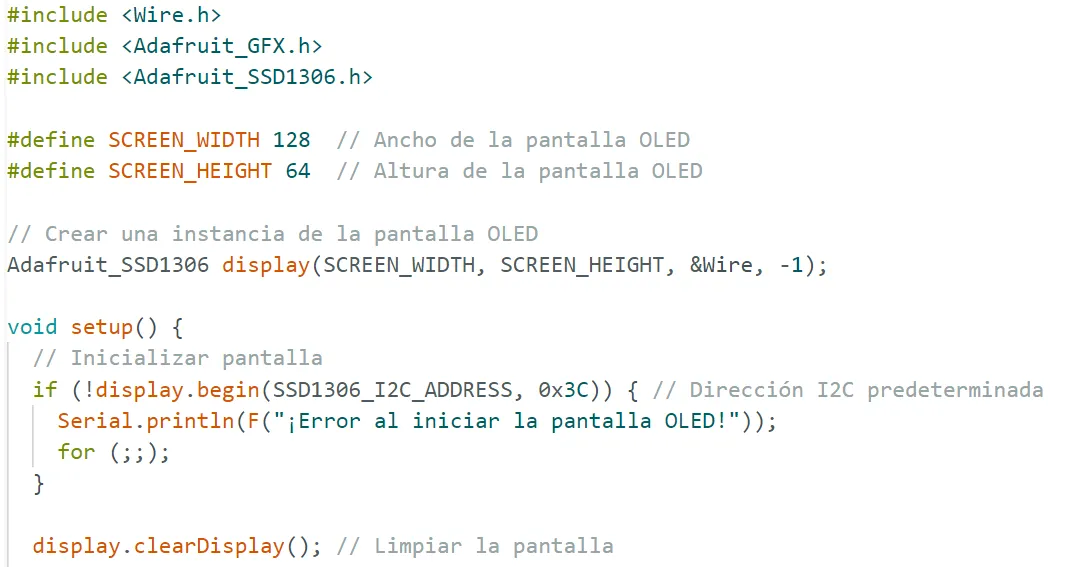

Código de ejemplo:
💡 Nota: Asegúrate de instalar las bibliotecas necesarias desde el Administrador de Bibliotecas de Arduino IDE.
🌈 Aplicaciones del SSD1306
- 1️⃣ Interfaz de usuario: Visualización de menús o estados en proyectos electrónicos.
- 2️⃣ Monitoreo: Muestra lecturas de sensores como temperatura, humedad, o voltaje.
- 3️⃣ Indicadores gráficos: Añade gráficos simples o animaciones a tus proyectos.
- 4️⃣ Proyectos IoT: Presenta información clave como estado de conexión, datos en tiempo real, etc.
⚠️ Consideraciones importantes
- 1️⃣ Dirección I2C: Verifica la dirección del módulo (generalmente 0x3C o 0x3D).
- 2️⃣ Resolución: Usa gráficos adecuados para aprovechar al máximo la resolución de la pantalla.
- 3️⃣ Consumo de memoria: La biblioteca puede consumir bastante RAM, especialmente en microcontroladores con memoria limitada.
🚀 Conclusión
El módulo SSD1306 es una opción versátil y eficiente para proyectos que requieren visualización compacta. Desde sistemas IoT hasta proyectos educativos, esta pantalla OLED es una adición valiosa para cualquier creador.
📢 ¡Gracias por explorar conmigo el módulo SSD1306! 🌟
Espero que esta guía te inspire a integrarlo en tus proyectos. Si tienes dudas o quieres compartir tus resultados, ¡deja un comentario! 📝
🔔 No te pierdas nuestras próximas publicaciones sobre módulos y herramientas avanzadas. 🌐
🤝 Únete a nuestra comunidad para aprender y compartir conocimientos sobre electrónica y visualización. 💬
🌟 Continúa explorando y desarrollando: Mantente activo en Hive para descubrir nuevas formas de integrar pantallas en tus proyectos. ¡Hasta la próxima! 🚀✨
[ENG]
Hello, electronics and technology enthusiasts! 👋
Today we are going to explore the SSD1306 OLED display module, an amazing tool to display information in your electronic projects in a compact and efficient way.
📌 What is the SSD1306 module?
The SSD1306 is an OLED (Organic Light Emitting Diode) display module that provides a compact and low-power display solution, ideal for microcontrollers such as Arduino and ESP8266.
Main features:
- Resolution: Typically 128x64 pixels.
- OLED technology: No backlight required, as each pixel emits its own light.
- Interfaces: I2C and SPI.
- Low power consumption.
- Compact size: Available in different dimensions (usually 0.96").
🛠️ Connecting SSD1306 to Arduino
The most commonly used interface is I2C, which only requires two pins: SDA and SCL.
Basic connection:
💻 Arduino code example
For this example, we will use the Adafruit SSD1306 library and its Adafruit GFX dependency.
Code example:
💡 Note: Make sure to install the required libraries from the Arduino IDE Library Manager.
🌈 SSD1306 Applications
- 1️⃣ User Interface: Displaying menus or status in electronic projects.
- 2️⃣ Monitoring: Displays sensor readings such as temperature, humidity, or voltage.
- 3️⃣ Graphical Indicators: Add simple or complex graphics to your projects. animations to your projects.
- 4️⃣ IoT Projects: Present key information such as connection status, real-time data, etc.
⚠️ Important Considerations
- 1️⃣ I2C Address: Check the module address (usually 0x3C or 0x3D).
- 2️⃣ Resolution: Use suitable graphics to make the most of the screen resolution.
- 3️⃣ Memory Consumption: The library can consume quite a bit of RAM, especially on microcontrollers with limited memory.
🚀 Conclusion
The SSD1306 module is a versatile and efficient choice for projects that require compact display. From IoT systems to educational projects, this OLED display is a valuable addition for any creator.
📢 Thank you for exploring the SSD1306 module with me! 🌟
I hope this guide inspires you to integrate it into your projects. If you have questions or want to share your results, leave a comment! 📝
🔔 Don't miss our upcoming posts about advanced modules and tools. 🌐
🤝 Join our community to learn and share knowledge about electronics and visualization. 💬
