¡Saludos, entusiastas de la electrónica y la innovación! 👋
Hoy vamos a explorar el módulo de sensor de lluvia, una herramienta clave para proyectos relacionados con monitoreo climático, agricultura inteligente y sistemas automatizados de riego.
📌 ¿Qué es un sensor de lluvia?

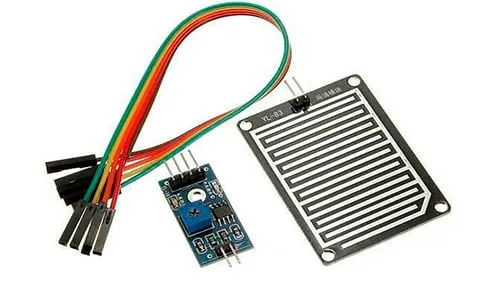

El módulo de sensor de lluvia es un dispositivo que detecta la presencia de agua sobre su superficie. Está compuesto principalmente por:
- 1️⃣ Una placa sensor: Formada por un circuito impreso con trazos conductores que detectan la humedad o gotas de agua.
- 2️⃣ Un módulo controlador: Contiene un comparador (como el LM393) que convierte la señal del sensor en datos digitales o analógicos.
🛠️ Especificaciones del módulo
- Voltaje de funcionamiento: 3.3V - 5V.
- Salida: Digital (presencia/ausencia de agua) y analógica (intensidad de la lluvia).
- Sensibilidad ajustable: A través de un potenciómetro en el módulo controlador.
- Tamaño compacto y fácil integración con microcontroladores como Arduino o ESP32.

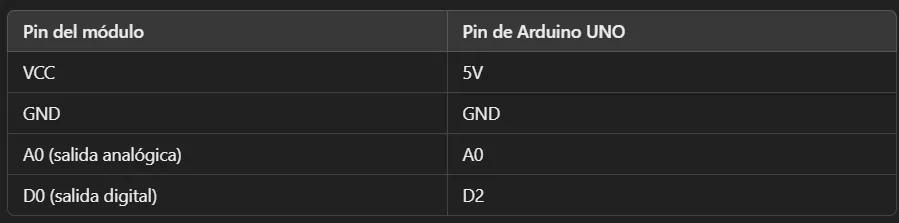

💻 Conexión del módulo a Arduino
Conexión básica:

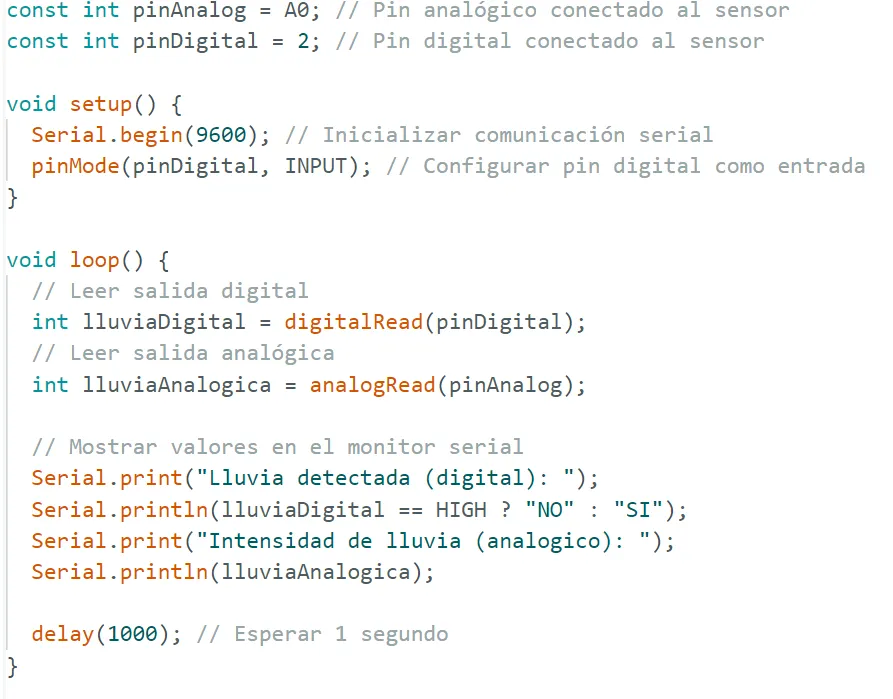

🔧 Ejemplo de código en Arduino
A continuación, un ejemplo simple para leer tanto la salida digital como analógica del módulo:
💡 Nota: Ajusta la sensibilidad del sensor girando el potenciómetro en el módulo controlador.
🌱 Aplicaciones prácticas
- 1️⃣ Monitoreo climático: Detecta la lluvia en tiempo real para registrar datos meteorológicos.
- 2️⃣ Sistemas de riego automático: Interrumpe el riego si se detecta lluvia, ahorrando agua y energía.
- 3️⃣ Domótica: Automatiza persianas, ventanas o toldos según las condiciones climáticas.
- 4️⃣ Proyectos educativos: Enseña sobre sensores y electrónica aplicada al medio ambiente.
⚠️ Consejos importantes
- Evita exponer el sensor directamente a condiciones extremas: Si bien detecta agua, no está diseñado para estar sumergido o soportar lluvias prolongadas sin protección.
- Mantenimiento regular: Limpia la placa sensora para evitar corrosión o acumulación de residuos.
- Prueba de sensibilidad: Asegúrate de ajustar el potenciómetro según las necesidades de tu proyecto.
🚀 Conclusión
El módulo de sensor de lluvia es una herramienta versátil para monitoreo y automatización. Su capacidad para detectar y medir la intensidad de lluvia lo hace ideal para aplicaciones en domótica, agricultura y educación.
📢 ¡Gracias por acompañarme en esta exploración del módulo de sensor de lluvia! 💧
Espero que esta guía te inspire a utilizarlo en tus proyectos. Si tienes dudas o quieres compartir tus resultados, ¡déjame un comentario! 📝
🔔 Próximamente exploraremos otros módulos y componentes que te ayudarán a mejorar tus proyectos electrónicos. 🌐
🤝 Únete a nuestra comunidad en Hive para aprender, compartir y crecer en el mundo de la electrónica. 💬
🌟 Continúa explorando y creando: Mantente curioso y lleva tus proyectos al siguiente nivel. ¡Hasta la próxima! 🚀✨
[ENG]
Greetings, electronics and innovation enthusiasts! 👋
Today we are going to explore the rain sensor module, a key tool for projects related to climate monitoring, smart agriculture, and automated irrigation systems.
📌 What is a rain sensor?
The rain sensor module is a device that detects the presence of water on its surface. It is mainly composed of:
- 1️⃣ A sensor board: Made up of a printed circuit with conductive traces that detect humidity or water drops.
- 2️⃣ A controller module: Contains a comparator (like the LM393) that converts the sensor signal into digital or analog data.
🛠️ Module specifications
- Operating voltage: 3.3V - 5V.
- Output: Digital (presence/absence of water) and analog (rain intensity).
- Adjustable sensitivity: Through a potentiometer on the controller module.
- Compact size and easy integration with microcontrollers such as Arduino or ESP32.
💻 Connecting the module to Arduino
Basic connection:
🔧 Arduino code example
Here is a simple example to read both the digital and analog output of the module:
💡 Note: Adjust the sensitivity of the sensor by turning the potentiometer on the controller module.
🌱 Practical Applications
- 1️⃣ Weather Monitoring: Detects rain in real-time to record weather data.
- 2️⃣ Automatic Irrigation Systems: Interrupts irrigation if rain is detected, saving water and energy.
- 3️⃣ Home Automation: Automates blinds, windows, or awnings based on weather conditions.
- 4️⃣ Educational Projects: Teaches about sensors and electronics applied to the environment.
⚠️ Important Tips
- Avoid exposing the sensor directly to extreme conditions: While it does detect water, it is not designed to be submerged or withstand prolonged rainfall without protection.
- Regular Maintenance: Clean the sensor board to avoid corrosion or residue buildup.
- Sensitivity Test: Make sure to adjust the potentiometer according to the needs of your project.
🚀 Conclusion
The rain sensor module is a versatile tool for monitoring and automation. Its ability to detect and measure rainfall intensity makes it ideal for applications in home automation, agriculture, and education.
