¡Hola a todos los apasionados de la tecnología y los proyectos biomédicos! 🤖
Hoy vamos a sumergirnos en el fascinante módulo KY-039, una herramienta compacta y económica que te permite monitorear el pulso cardíaco.

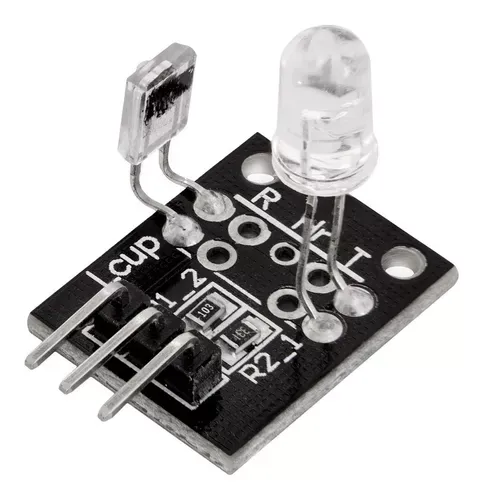

💓 ¿Qué es el módulo KY-039?
El KY-039 es un sensor biomédico que detecta el ritmo cardíaco mediante un LED infrarrojo y un fototransistor. Funciona midiendo las variaciones en la intensidad de luz reflejada por el flujo de sangre en el dedo o una parte del cuerpo.
- Características principales:
- Tamaño reducido: Ideal para dispositivos portátiles.
- Detección simple: Emplea luz infrarroja para captar cambios en el flujo sanguíneo.
- Alimentación: Compatible con 3.3V y 5V.
- Salida digital o analógica: Se puede conectar fácilmente a microcontroladores como Arduino.
🛠️ Conexión del KY-039 a un Arduino
El KY-039 tiene tres pines básicos:
- 1️⃣ S (Señal): Conéctalo a un pin analógico del microcontrolador.
- 2️⃣ VCC: Alimentación (3.3V o 5V).
- 3️⃣ GND: Tierra.
Ejemplo de conexión:
KY-039:
S → Pin A0 del Arduino
VCC → 5V
GND → GND

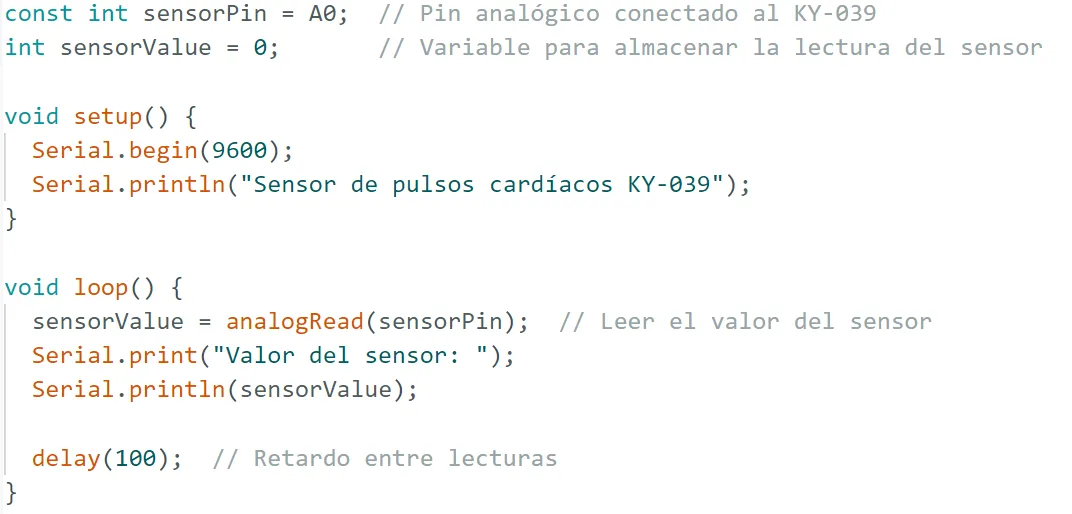

💻 Ejemplo de código en Arduino
A continuación, un ejemplo básico para leer datos del KY-039:
💡 Nota: Los datos en bruto pueden requerir procesamiento adicional para identificar el ritmo cardíaco de forma precisa.
🌈 Aplicaciones del módulo KY-039
- 1️⃣ Monitores de salud portátiles: Diseña un dispositivo para medir el ritmo cardíaco.
- 2️⃣ Proyectos educativos: Introducción a la bioingeniería.
- 3️⃣ Sistemas de fitness: Monitoriza el pulso durante el ejercicio.
- 4️⃣ Integración IoT: Envía datos del pulso a una aplicación móvil o una base de datos.
⚠️ Consideraciones importantes
- 1️⃣ Precisión limitada: No reemplaza equipos médicos profesionales.
- 2️⃣ Condiciones ambientales: Evita interferencias de luz externa.
- 3️⃣ Posición del sensor: Asegúrate de colocar el dedo correctamente para obtener lecturas confiables.
🚀 Reflexión final
El KY-039 es una excelente puerta de entrada al desarrollo de proyectos biomédicos. Con un poco de programación y creatividad, puedes crear sistemas personalizados para monitorizar la salud y explorar la intersección entre la tecnología y el bienestar.
📢 ¡Gracias por explorar conmigo el módulo KY-039! 🌟
Espero que esta publicación inspire tus proyectos biomédicos y tecnológicos. Si tienes preguntas o quieres compartir tus resultados, ¡deja un comentario! 📝
🔔 No te pierdas nuestras próximas publicaciones sobre sensores biométricos y más herramientas avanzadas. 🌐
🤝 Únete a nuestra comunidad para aprender y compartir conocimientos sobre electrónica y salud digital. 💬
🌟 Continúa explorando y desarrollando: Mantente activo en Hive para descubrir nuevas aplicaciones en sistemas biomédicos. ¡Hasta la próxima! 🚀✨
[ENG]
Hello to all the technology and biomedical projects enthusiasts! 🤖
Today we are going to dive into the fascinating KY-039 module, a compact and inexpensive tool that allows you to monitor your heart rate.
💓 What is the KY-039 module?
The KY-039 is a biomedical sensor that detects heart rate using an infrared LED and a phototransistor. It works by measuring variations in the intensity of light reflected by blood flow in the finger or a part of the body.
- Main features:
- Small size: Ideal for portable devices.
- Simple detection: Uses infrared light to detect changes in blood flow.
- Power supply: Compatible with 3.3V and 5V.
- Digital or analog output: Can be easily connected to microcontrollers such as Arduino.
🛠️ Connecting the KY-039 to an Arduino
The KY-039 has three basic pins:
- 1️⃣ S (Signal): Connect it to an analog pin on the microcontroller.
- 2️⃣ VCC: Power (3.3V or 5V).
- 3️⃣ GND: Ground.
Connection example:
KY-039:
S → Arduino pin A0
VCC → 5V
GND → GND
💻 Arduino code example
Here is a basic example for reading data from the KY-039:
💡 Note: Raw data may require additional processing to accurately identify the heart rate.
🌈 Applications of the KY-039 module
- 1️⃣ Wearable health monitors: Design a device to measure heart rate.
- 2️⃣ Educational projects: Introduction to bioengineering.
- 3️⃣ Fitness Systems: Monitor pulse during exercise.
- 4️⃣ IoT Integration: Send pulse data to a mobile app or database.
⚠️ Important Considerations
- 1️⃣ Limited Accuracy: Does not replace professional medical equipment.
- 2️⃣ Environmental Conditions: Avoid interference from external light.
- 3️⃣ Sensor Position: Make sure to position your finger correctly to get reliable readings.
🚀 Final Thoughts
The KY-039 is a great gateway to developing biomedical projects. With a little programming and creativity, you can create custom systems to monitor health and explore the intersection between technology and wellness.
