¡Hola a todos los entusiastas de la electrónica y la automatización! 🤖
Hoy nos adentraremos en el uso del módulo de sensor infrarrojo (IR), una herramienta versátil para detectar objetos mediante luz infrarroja.
🔍 ¿Qué es un módulo de sensor infrarrojo?
Un módulo de sensor IR utiliza luz infrarroja para detectar la presencia de objetos en su entorno cercano. Su principio de funcionamiento se basa en emitir un haz de luz IR y detectar los cambios en la reflexión del haz al interactuar con un objeto.
Este sensor es ideal para aplicaciones como:
- 🚗 Sistemas de evitación de obstáculos en robótica.
- 🚪 Controles automáticos, como puertas y dispensadores.
- 🎮 Interfaces de usuario, como controles remotos.

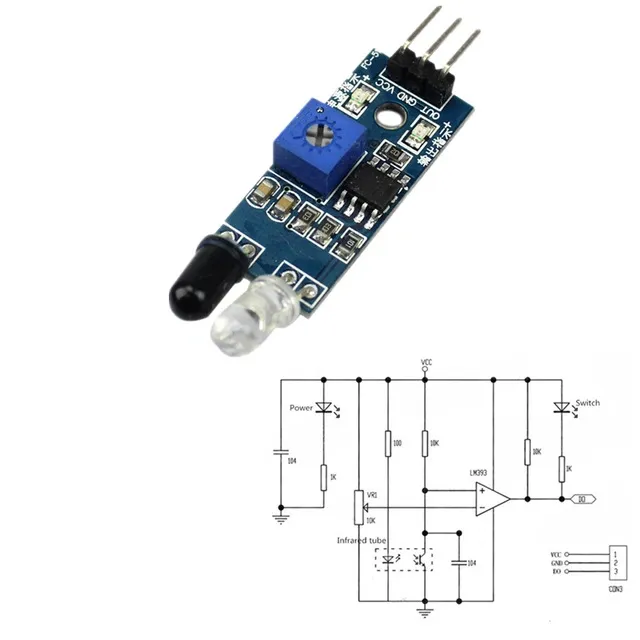

⚙️ Componentes principales
1️⃣ Emisor IR:
Un LED infrarrojo que genera el haz de luz.2️⃣ Receptor IR:
Detecta la reflexión del haz y convierte la señal en un voltaje.3️⃣ Circuito de procesamiento:
Amplifica y procesa la señal para determinar si hay un objeto presente.
🛠️ Conexión del módulo a un microcontrolador
Los módulos de sensor IR suelen tener tres pines principales:
- 1️⃣ VCC: Alimentación (generalmente 5V).
- 2️⃣ GND: Tierra.
- 3️⃣ OUT: Salida digital que indica detección de objeto.
Ejemplo: Conexión a un Arduino
VCC -> Pin de 5V del Arduino
GND -> Pin GND del Arduino
OUT -> Pin digital (ejemplo: D2)

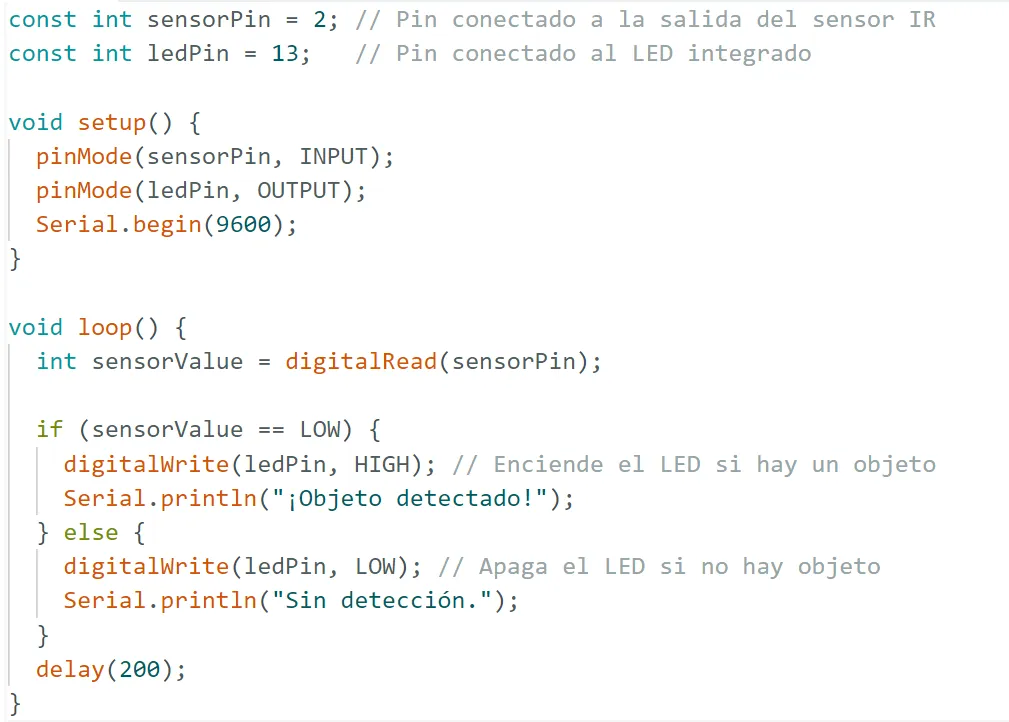

💻 Código básico para Arduino
Este programa detecta objetos y enciende un LED cuando el sensor los detecta.
🌈 Ventajas del módulo IR
- 🔧 Simplicidad: Fácil de integrar y programar.
- 💡 Bajo costo: Accesible para proyectos educativos y personales.
- 📐 Versatilidad: Compatible con múltiples aplicaciones.
⚠️ Limitaciones
- 1️⃣ Sensibilidad a la luz ambiente: Puede verse afectado por fuentes de luz intensa.
- 2️⃣ Rango limitado: Funciona mejor a corta distancia.
- 3️⃣ Detección dependiente del material: Superficies oscuras o mate reflejan menos luz IR.
###🚀 Reflexión final
El sensor infrarrojo es una herramienta invaluable para proyectos de detección de objetos y automatización. Su facilidad de uso lo convierte en un componente ideal tanto para principiantes como para expertos.
📢 ¡Gracias por acompañarme en este recorrido por el sensor infrarrojo! 🎉
Espero que esta publicación te motive a explorar sus posibilidades en tus proyectos. Si tienes dudas o quieres compartir tus creaciones, ¡deja un comentario! 📝
🔔 Próximamente exploraremos otros sensores y módulos interesantes. 🌐
🤝 Únete a nuestra comunidad para aprender y compartir conocimientos sobre tecnología y electrónica. 💬
🌟 Sigue explorando y creando: Mantente activo en Hive para descubrir más aplicaciones increíbles. ¡Hasta la próxima! 🚀✨
[ENG]
Hello to all electronics and automation enthusiasts! 🤖
Today we will delve into the use of the infrared (IR) sensor module, a versatile tool for detecting objects using infrared light.
🔍 What is an infrared sensor module?
An IR sensor module uses infrared light to detect the presence of objects in its nearby environment. Its working principle is based on emitting a beam of IR light and detecting changes in the reflection of the beam when interacting with an object.
This sensor is ideal for applications such as:
- 🚗 Obstacle avoidance systems in robotics.
- 🚪 Automatic controls, such as doors and dispensers.
- 🎮 User interfaces, such as remote controls.
⚙️ Main components
1️⃣ IR emitter:
An infrared LED that generates the light beam.2️⃣ IR Receiver:
Detects the reflection of the beam and converts the signal into a voltage.3️⃣ Processing Circuit:
Amplifies and processes the signal to determine if an object is present.
🛠️ Connecting the module to a microcontroller
IR sensor modules typically have three main pins:
- 1️⃣ VCC: Power (usually 5V).
- 2️⃣ GND: Ground.
- 3️⃣ OUT: Digital output indicating object detection.
Example: Connecting to an Arduino
VCC -> 5V pin on the Arduino
GND -> GND pin on the Arduino
OUTPUT -> Digital pin (example: D2)
💻 Basic Arduino code
This program detects objects and turns on an LED when the sensor detects them.
🌈 Advantages of the IR module
- 🔧 Simplicity: Easy to integrate and program.
- 💡 Low cost: Accessible for educational and personal projects.
- 📐 Versatility: Compatible with multiple applications.
⚠️Limitations
- 1️⃣ Sensitivity to ambient light: Can be affected by bright light sources.
- 2️⃣ Limited range: Works best at close range.
- 3️⃣ Material-dependent detection: Dark or matte surfaces reflect less IR light.
###🚀 Final Thoughts
The infrared sensor is an invaluable tool for object detection and automation projects. Its ease of use makes it an ideal component for beginners and experts alike.
📢 Thanks for joining me on this journey through the infrared sensor! 🎉
I hope this post motivates you to explore its possibilities in your projects. If you have questions or want to share your creations, leave a comment! 📝
🔔 We will soon explore other interesting sensors and modules. 🌐
🤝 Join our community to learn and share knowledge about technology and electronics. 💬
