¡Hola hermosa comunidad de Hive! 👋
Hoy exploraremos una configuración crucial de los amplificadores operacionales: el seguidor de voltaje. Este circuito es fundamental en la electrónica y tiene aplicaciones diversas, desde buffers de impedancia hasta sistemas de medición. 🎛️📐
¿Qué es un Seguidor de Voltaje? 🤔
Un seguidor de voltaje es una configuración de amplificador operacional donde la salida sigue directamente la entrada, proporcionando una ganancia de voltaje de 1. Es esencialmente un buffer que evita que las cargas altas afecten la fuente de señal. 🌟
Circuito y Análisis 🔍

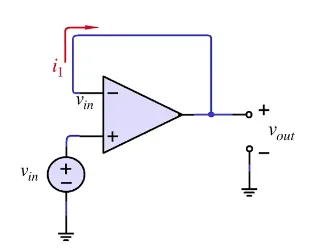

Configuración del Circuito
En esta configuración, la salida del amplificador operacional se retroalimenta directamente a la entrada inversora. La entrada no inversora recibe la señal de entrada.
Esta configuración no requiere resistencias externas adicionales, lo que simplifica el diseño del circuito. 📐
Donde
- 𝑉out es el voltaje de salida y 𝑉in es el voltaje de entrada.
Características Claves
- Impedancia de Entrada Alta: No carga la fuente de señal.
- Impedancia de Salida Baja: Capaz de conducir cargas mayores sin afectar la señal.
- Ganancia de Voltaje Unidad: La salida sigue directamente la entrada.
Usos del Seguidor de Voltaje 🛠️
- Buffer de Impedancia: Desacopla circuitos previniendo que las características de un circuito afecten a otro.
- Acondicionamiento de Señal: En sistemas de medición para asegurar que la señal sea transferida sin pérdidas.
- Interfases de Sensores: Para conectar sensores de alta impedancia a etapas de procesamiento de señales de baja impedancia.
Ejemplo Práctico 📐
Supongamos que tenemos un sensor que produce una señal de voltaje de 2V pero tiene una alta impedancia de salida. Conectando este sensor a un seguidor de voltaje, podemos asegurar que la señal de 2V se transfiera correctamente a una etapa de procesamiento posterior sin ser afectada por la alta impedancia del sensor. 🔄
Conclusión
📢 ¡Gracias por leer! Mantente conectado para más contenido educativo 📚
Espero que este post te haya sido útil. Si fue así, no olvides dejar un comentario y compartir tus pensamientos o preguntas. 📝
🔔 No te pierdas mis próximas publicaciones donde seguiremos explorando el fascinante mundo de la electrónica y los circuitos. Cada semana, voy a traer nuevos temas, ejemplos prácticos y recursos para que sigas aprendiendo y mejorando tus habilidades. 🌐
🤝 Sígueme en mis redes sociales, donde podrás conectarte con otros entusiastas de la electrónica, hacer preguntas y recibir ayuda en tiempo real. ¡Estamos aquí para ayudarte! 💬
📷 Comparte tus proyectos: Si has aplicado estos conocimientos en tus propios proyectos, ¡nos encantaría verlos! Comparte tus avances y aprende de otros en nuestra comunidad. 🛠️
🌟 Mantente en contacto: Sígueme en mis redes sociales para actualizaciones, contenido exclusivo y más consejos sobre electrónica y circuitos. Tu participación y apoyo son lo que hace que esta comunidad crezca y se enriquezca. 📈
¡Nos estamos leyendo! Hasta entonces, sigue explorando, aprendiendo y compartiendo. ¡Juntos, hacemos la electrónica más accesible y emocionante para todos! 🚀✨
[ENG]
Hello beautiful Hive community! 👋
Today we will explore a crucial configuration of op amps: the voltage follower. This circuit is fundamental in electronics and has diverse applications, from impedance buffers to measurement systems. 🎛️📐
What is a Voltage Tracker? 🤔
A voltage follower is an operational amplifier configuration where the output directly follows the input, providing a voltage gain of 1. It is essentially a buffer that prevents high loads from affecting the signal source. 🌟
Circuit and Analysis 🔍
Circuit Configuration
In this configuration, the output of the op amp is fed directly back to the inverting input. The non-inverting input receives the input signal.
This configuration requires no additional external resistors, simplifying circuit design. 📐
Where
- 𝑉out is the output voltage and 𝑉in is the input voltage.
Key Features
- High Input Impedance: Does not load the signal source.
- Low Output Impedance: Capable of driving higher loads without affecting the signal.
- Unit Voltage Gain: The output directly follows the input.
Uses of Voltage Follower 🛠️
- Impedance Buffer: Decouples circuits, preventing the characteristics of one circuit from affecting another.
- Signal Conditioning: In measurement systems to ensure that the signal is transferred without losses.
- Sensor Interfaces: To connect high impedance sensors to low impedance signal processing stages.
Practical Example 📐
Suppose we have a sensor that produces a voltage signal of 2V but has a high output impedance. By connecting this sensor to a voltage follower, we can ensure that the 2V signal is correctly transferred to a downstream processing stage without being affected by the high impedance of the sensor. 🔄
Conclusion
📢 Thanks for reading! Stay tuned for more educational content 📚
I hope this post has been useful to you. If so, don't forget to leave a comment and share your thoughts or questions. 📝
🔔 Don't miss my next posts where we will continue exploring the fascinating world of electronics and circuits. Each week, I'll bring new topics, practical examples, and resources to keep you learning and improving your skills. 🌐
🤝 Follow me on my social networks, where you can connect with other electronics enthusiasts, ask questions and receive help in real time. We are here to help you! 💬
📷 Share your projects: If you have applied this knowledge in your own projects, we would love to see them! Share your progress and learn from others in our community. 🛠️
🌟 Stay in touch: Follow me on my social networks for updates, exclusive content and more tips on electronics and circuits. Your participation and support are what make this community grow and enrich. 📈
We are reading each other! Until then, keep exploring, learning and sharing. Together, we make electronics more accessible and exciting for everyone! 🚀✨
