¡Hola, querida comunidad de Hive! 🌟
Hoy vamos a sumergirnos en el fascinante mundo de las etapas en cascada en amplificadores, basándonos en el libro "Principios de Electrónica" de Malvino. Este tema es crucial para entender cómo diseñar y analizar amplificadores eficientes y poderosos. 🚀🔧
¿Qué son las Etapas en Cascada? 🏗️

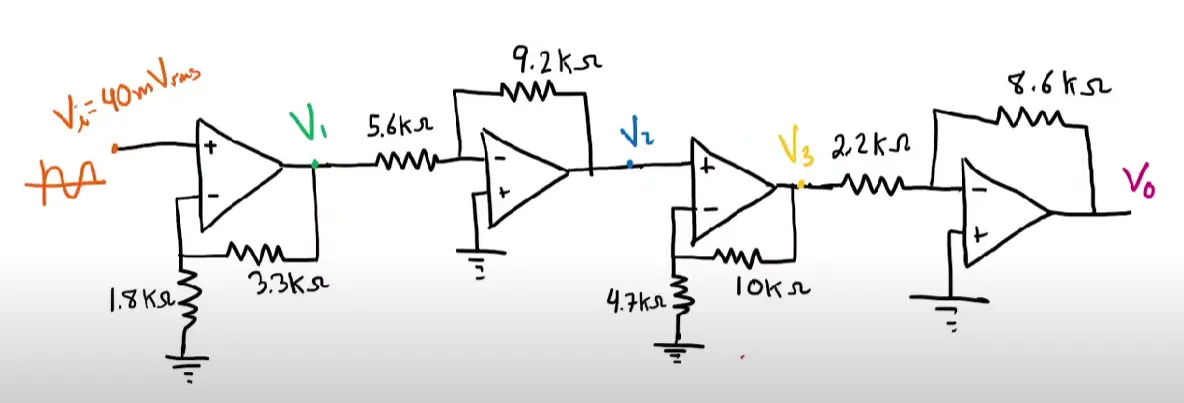

Las etapas en cascada son configuraciones donde varios amplificadores se conectan uno tras otro. Este diseño se utiliza para aumentar la ganancia total y mejorar el rendimiento del circuito.
Ventajas de las Etapas en Cascada 🌟
- Alta Ganancia: Cada etapa amplifica la señal, multiplicando la ganancia total.
- Mejor Impedancia: La combinación de etapas puede mejorar la adaptación de impedancia entre la fuente y la carga.
- Estabilidad: Permiten un diseño más estable y robusto frente a variaciones en componentes y señales.
Análisis de Etapas en Cascada 📊
Para analizar un amplificador en cascada, se deben seguir estos pasos:
- Calcular la Ganancia de Cada Etapa: Determina la ganancia individual de cada amplificador.

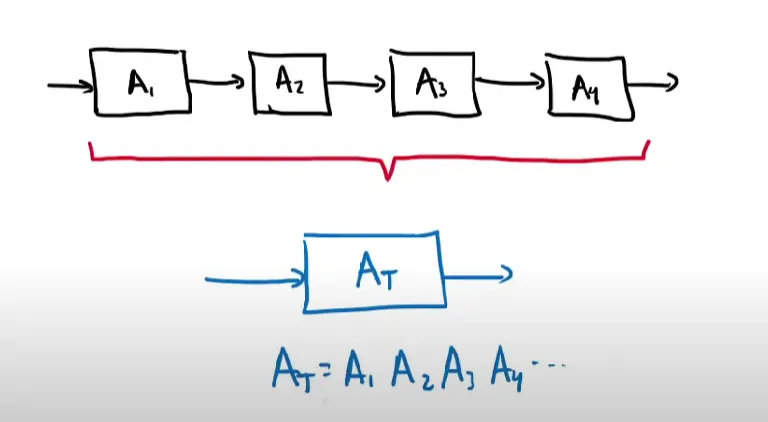

- Producto de Ganancias: La ganancia total es el producto de las ganancias de todas las etapas.
- Impedancia de Entrada y Salida: Considerar cómo cada etapa afecta la impedancia total del circuito.
Diseño de un Amplificador en Cascada 🛠️
- Selección de Transistores: Elige transistores adecuados para cada etapa considerando su ganancia y frecuencia de operación.
- Polarización: Asegúrate de que cada transistor esté correctamente polarizado para funcionar en la región activa.
- Acoplamiento entre Etapas: Usa capacitores de acoplamiento para separar las etapas y mantener la señal DC estable.
Ejemplo Práctico 🎓
Supongamos que diseñamos un amplificador en cascada con dos etapas:
Primera Etapa: Ganancia de 10
Segunda Etapa: Ganancia de 5
La ganancia total del sistema sería:
Ganancia Total = 10 * 5 = 50
Aplicaciones de Amplificadores en Cascada 💼
- Audio: Utilizados en sistemas de amplificación de audio para mejorar la calidad del sonido.
- Telecomunicaciones: Empleados en transmisores y receptores para manejar señales de baja y alta frecuencia.
- Instrumentación: Cruciales en equipos de medición y sensores para amplificar señales débiles.
¡Gracias por Leer! 📚
Espero que este post te haya sido útil. Si fue así, no olvides dejar un comentario y compartir tus pensamientos o preguntas. 📝
🔔 No te pierdas mis próximas publicaciones donde seguiremos explorando el fascinante mundo de la electrónica y los circuitos. Cada semana, voy a traer nuevos temas, ejemplos prácticos y recursos para que sigas aprendiendo y mejorando tus habilidades.
🤝 Sígueme en mis redes sociales, donde podrás conectarte con otros entusiastas de la electrónica, hacer preguntas y recibir ayuda en tiempo real. ¡Estamos aquí para ayudarte!
📷 Comparte tus Proyectos: Si has aplicado estos conocimientos en tus propios proyectos, ¡nos encantaría verlos! Comparte tus avances y aprende de otros en nuestra comunidad.
🌟 Mantente en Contacto: Sígueme en mis redes sociales para actualizaciones, contenido exclusivo y más consejos sobre electrónica y circuitos. Tu participación y apoyo son lo que hace que esta comunidad crezca y se enriquezca.
¡Nos estamos leyendo! Hasta entonces, sigue explorando, aprendiendo y compartiendo. ¡Juntos, hacemos la electrónica más accesible y emocionante para todos! 🚀✨
[ENG]
Hello, dear Hive community! 🌟
Today we are going to immerse ourselves in the fascinating world of cascade stages in amplifiers, based on the book "Principles of Electronics" by Malvino. This topic is crucial to understanding how to design and analyze efficient and powerful amplifiers. 🚀🔧
What are Cascade Stages? 🏗️
Cascade stages are configurations where several amplifiers are connected one after another. This design is used to increase the total gain and improve the performance of the circuit.
Advantages of Cascade Stages 🌟
- High Gain: Each stage amplifies the signal, multiplying the total gain.
- Better Impedance: Combining stages can improve impedance matching between source and load.
- Stability: They allow a more stable and robust design against variations in components and signals.
Cascade Stage Analysis 📊
To analyze a cascade amplifier, follow these steps:
- Calculate the Gain of Each Stage: Determines the individual gain of each amplifier.
*Profit Product: The total profit is the product of the profits of all stages. - Input and Output Impedance: Consider how each stage affects the total impedance of the circuit.
Design of a Cascade Amplifier 🛠️
- Transistor Selection: Choose suitable transistors for each stage considering their gain and operating frequency.
- Biasing: Make sure each transistor is correctly biased to operate in the active region.
- Coupling between Stages: Use coupling capacitors to separate the stages and keep the DC signal stable.
Practical Example 🎓
Suppose we design a cascade amplifier with two stages:
First Stage: Gain of 10
Second Stage: Gain of 5
The total profit of the system would be:
Total Profit = 10 * 5 = 50
Cascade Amplifier Applications 💼
- Audio: Used in audio amplification systems to improve sound quality.
- Telecommunications: Used in transmitters and receivers to handle low and high frequency signals.
- Instrumentation: Crucial in measurement equipment and sensors to amplify weak signals.
