¡Hola querida comunidad de Hive! 👋
Hoy nos sumergiremos en el fascinante mundo de los amplificadores operacionales, específicamente en su configuración como inversores. Este tipo de amplificador es esencial en muchos ámbitos de la electrónica, desde el procesamiento de señales hasta el control de sistemas. Vamos a explorar sus características, analizar su comportamiento y ver algunos ejemplos prácticos.
⚡Características del Amplificador Operacional Inversor

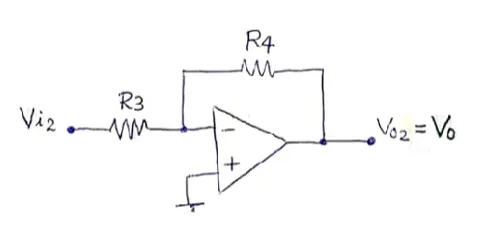

Un amplificador operacional inversor invierte y amplifica la señal de entrada. La ganancia del amplificador está determinada por las resistencias utilizadas en el circuito.
📚Fórmulas Fundamentales
La relación entre el voltaje de salida 𝑉𝑜𝑢𝑡 y el voltaje de entrada 𝑉𝑖𝑛 está dada por:
Donde:
- 𝑅𝑓 es la resistencia de realimentación.
- 𝑅1 es la resistencia de entrada.
🔍Análisis del Circuito
La ecuación principal muestra que la salida es una versión amplificada e invertida de la entrada. La ganancia 𝐴𝑣 del amplificador inversor es:
Ejemplo Práctico 1:
Supongamos un circuito con:
- 𝑅1 = 1 kΩ
- 𝑅𝑓 = 10 kΩ
Si 𝑉𝑖𝑛 = 1 V, entonces:
Ejemplo Práctico 2:
Para un circuito con:
- 𝑅1 = 2 kΩ
- 𝑅𝑓 = 6 kΩ
Si 𝑉𝑖𝑛 = 0.5 V, entonces:
Usos del Amplificador Inversor
- Procesamiento de Señales: Amplificación e inversión de señales en sistemas de audio y comunicación.
- Filtros Activos: Creación de filtros pasa-bajo y pasa-alto.
- Control de Sistemas: Aplicación en circuitos de retroalimentación.
Tipos de Amplificadores Operacionales
- Amplificadores de Precisión: Alta precisión, bajo desplazamiento de voltaje.
- Amplificadores de Potencia: Manejo de mayores corrientes y voltajes.
- Amplificadores de Instrumentación: Alta ganancia diferencial para mediciones precisas.
Consideraciones Importantes
- Estabilidad: Evitar oscilaciones indeseadas mediante el diseño adecuado del circuito.
- Rango de Voltaje: Verificar que el op-amp pueda manejar los voltajes de entrada y salida requeridos.
- Ruido: Minimizar el ruido en la señal seleccionando componentes de calidad.
Cierre
📢 ¡Gracias por Leer! Mantente Conectado para Más Contenido Educativo 📚
Espero que este post te haya sido útil. Si fue así, no olvides dejar un comentario y compartir tus pensamientos o preguntas. 📝
🔔 No te pierdas mis próximas publicaciones donde seguiremos explorando el fascinante mundo de la electrónica y los circuitos. Cada semana, voy a traer nuevos temas, ejemplos prácticos y recursos para que sigas aprendiendo y mejorando tus habilidades.
🤝 Sígueme en mis redes sociales, donde podrás conectarte con otros entusiastas de la electrónica, hacer preguntas y recibir ayuda en tiempo real. ¡Estamos aquí para ayudarte!
📷 Comparte tus Proyectos: Si has aplicado estos conocimientos en tus propios proyectos, ¡nos encantaría verlos! Comparte tus avances y aprende de otros en nuestra comunidad.
🌟 Mantente en Contacto: Sígueme en mis redes sociales para actualizaciones, contenido exclusivo y más consejos sobre electrónica y circuitos. Tu participación y apoyo son lo que hace que esta comunidad crezca y se enriquezca.
¡Nos estamos leyendo! Hasta entonces, sigue explorando, aprendiendo y compartiendo. ¡Juntos, hacemos la electrónica más accesible y emocionante para todos! 🚀✨
[ENG]
Hello dear Hive community! 👋
Today we will delve into the fascinating world of operational amplifiers, specifically their configuration as inverters. This type of amplifier is essential in many areas of electronics, from signal processing to system control. Let's explore its characteristics, analyze its behavior and see some practical examples.
⚡Characteristics of the Inverter Operational Amplifier
An inverting operational amplifier inverts and amplifies the input signal. The gain of the amplifier is determined by the resistors used in the circuit.
📚Fundamental Formulas
The relationship between the output voltage 𝑉𝑜𝑢𝑡 and the input voltage 𝑉𝑖𝑛 is given by:
Where:
- 𝑅𝑓 is the feedback resistance.
- 𝑅1 is the input resistance.
🔍Circuit Analysis
The main equation shows that the output is an amplified and inverted version of the input. The gain 𝐴𝑣 of the inverting amplifier is:
Practical Example 1:
Let's assume a circuit with:
- 𝑅1 = 1 kΩ
- 𝑅𝑓 = 10 kΩ
If 𝑉𝑖𝑛 = 1 V, then:
Practical Example 2:
For a circuit with:
- 𝑅1 = 2 kΩ
- 𝑅𝑓 = 6 kΩ
If 𝑉𝑖𝑛 = 0.5 V, then:
Uses of inverting amplifier
- Signal Processing: Amplification and inversion of signals in audio and communication systems.
- Active Filters: Creation of low-pass and high-pass filters.
- Systems Control: Application in feedback loops.
Types of operational amplifiers
- Precision amplifiers: High precision, low voltage offset.
- Power Amplifiers: Dealing with higher currents and voltages.
- Instrumentation Amplifiers: High differential gain for accurate measurements.
Important considerations
- Stability: Avoid unwanted oscillations through proper circuit design.
- Voltage range: Check that the op amp can handle the required input and output voltages.
- Noise: Minimize noise in the signal by selecting quality components.
Closing
📢 Thanks for reading! Stay connected for more educational content 📚
I hope this post was useful to you. If so, don't forget to leave a comment and share your thoughts or questions. 📝
🔔 Don't miss my next posts where we will continue exploring the fascinating world of electronics and circuits. Each week, I'll bring you new topics, practical examples, and resources to keep learning and improving your skills.
🤝 Follow me on my social media, where you can connect with other electronics enthusiasts, ask questions and receive help in real time. We are here to help you!
📷 Share your Projects: If you've applied this knowledge to your own projects, we'd love to see them! Share your progress and learn from others in our community.
🌟 Stay up to date: Follow me on my social networks for updates, exclusive content and more tips about electronics and circuits. Your participation and support are what make this community grow and enrich.
We are reading each other! Until then, keep exploring, learning and sharing. Together, we make electronics more accessible and exciting for everyone! 🚀✨
