¡Hola, maravillosa comunidad de Hive! 👋
Hoy vamos a adentrarnos en una de las configuraciones más útiles y versátiles de los amplificadores operacionales: la configuración sumadora. Este tipo de amplificador permite sumar múltiples señales de entrada, lo que es extremadamente útil en una variedad de aplicaciones electrónicas. ¡Vamos a descubrir cómo funciona!
🌟 ¿Qué es un Amplificador Sumador?
Un amplificador sumador es un tipo de amplificador operacional que suma varias señales de entrada. Esta configuración es fundamental en circuitos de procesamiento de señales, mezcladores de audio y sistemas de control.
📈 Características Clave del Amplificador Sumador
Suma de Múltiples Señales: Permite combinar varias señales de entrada en una sola salida.
Configuración Flexible: Puede ajustar la ganancia para cada señal de entrada de manera independiente.
Aplicaciones Diversas: Utilizado en mezcladores de audio, convertidores digitales a analógicos y más.
🔍 Análisis del Circuito Sumador

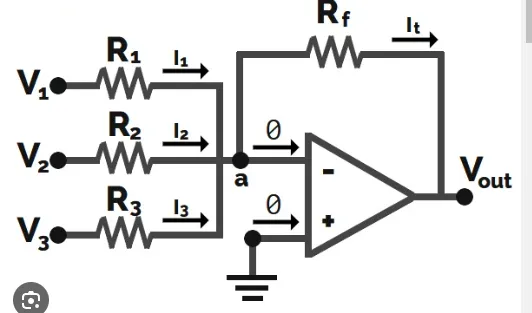

Para un amplificador sumador inversor con tres entradas 𝑉𝑖𝑛1, 𝑉𝑖𝑛2, 𝑉𝑖𝑛3, la salida 𝑉𝑜𝑢𝑡 se calcula como:
Donde:
- 𝑅𝑓 es la resistencia de realimentación.
- 𝑅1, 𝑅2, 𝑅3 son las resistencias de entrada.
📊 Cálculo Ejemplo
Consideremos un amplificador sumador con las siguientes resistencias:
- 𝑅𝑓 = 10 𝑘Ω
- 𝑅1 = 10 𝑘Ω
- 𝑅2 = 10 𝑘Ω
- 𝑅3 = 10 𝑘Ω
Si las entradas son:
- 𝑉𝑖𝑛1 = 1 𝑉
- 𝑉𝑖𝑛2 = 2 𝑉
- 𝑉𝑖𝑛3 = 3 𝑉
Entonces, la salida será:
🛠️ Aplicaciones Prácticas
Los amplificadores sumadores se usan en:
- Mezcladores de Audio: Para combinar múltiples señales de audio en una sola.
- Convertidores Digitales a Analógicos (DAC): Para generar una señal analógica a partir de entradas digitales.
- Sistemas de Control: Para sumar señales de control y ajustar la respuesta de un sistema.
📚 Conclusión
La configuración sumadora de los amplificadores operacionales es una herramienta poderosa en el diseño de circuitos electrónicos. Su capacidad para combinar múltiples señales de entrada la hace indispensable en muchas aplicaciones prácticas.
📢 ¡Gracias por Leer! Mantente Conectado para Más Contenido Educativo 📚
Espero que este post te haya sido útil. Si fue así, no olvides dejar un comentario y compartir tus pensamientos o preguntas. 📝
🔔 No te Pierdas Mis Próximas Publicaciones: Cada semana, traeré nuevos temas, ejemplos prácticos y recursos para que sigas aprendiendo y mejorando tus habilidades.
🤝 Sígueme en Mis Redes Sociales: Conéctate con otros entusiastas de la electrónica, haz preguntas y recibe ayuda en tiempo real. ¡Estamos aquí para apoyarte!
📷 Comparte tus Proyectos: Si has aplicado estos conceptos en tus proyectos, ¡nos encantaría verlos! Comparte tus avances y aprende de otros en nuestra comunidad.
🌟 Mantente en Contacto: Sígueme en mis redes sociales para actualizaciones, contenido exclusivo y más consejos sobre electrónica y circuitos. Tu participación y apoyo ayudan a que nuestra comunidad crezca y se enriquezca.
¡Nos estamos leyendo! Hasta entonces, sigue explorando, aprendiendo y compartiendo. ¡Juntos, hacemos la electrónica más accesible y emocionante para todos! 🚀✨
