¡Hola, dinámica comunidad de Hive! 👋
Continuamos profundizando en los fundamentos de la electrónica digital con otro componente esencial: la Compuerta OR. Este dispositivo es crucial en la construcción de circuitos lógicos y tiene amplias aplicaciones, desde simples decisiones hasta sistemas de control complejos. 🖥️🌟
¿Qué es una Compuerta OR? 🤔
La compuerta OR es un circuito lógico que entrega una salida alta (1) si alguna de sus entradas es alta (1). Solo retorna una salida baja (0) si todas sus entradas son bajas. Esta característica la hace ideal para sistemas donde se requiere que cualquier condición de múltiples sea suficiente para activar una acción.
Símbolo y Tabla de Verdad 📊

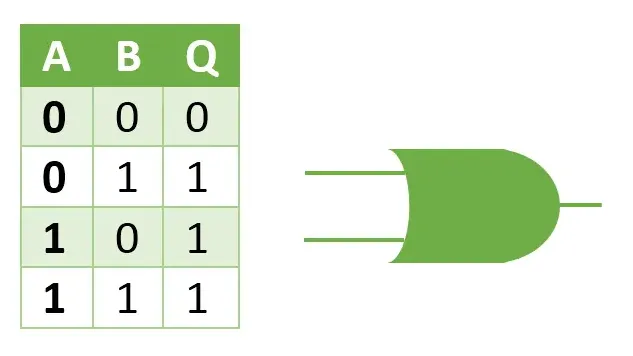

El símbolo de la compuerta OR se representa típicamente con una curva que se conecta a una línea recta en la salida. Aquí está la tabla de verdad para una compuerta OR de dos entradas:
Funcionamiento Básico ⚙️
- Entradas: Dos o más entradas que aceptan señales binarias (0 o 1).
- Salida: Una salida que será alta si al menos una entrada es alta.
Aplicaciones Prácticas 🌍
- Sistemas de Alarma: Utilizadas en circuitos de alarma donde cualquiera de múltiples sensores puede activar una alerta.
- Electrónica de Consumo: En dispositivos como televisores y radios, donde múltiples botones de función pueden iniciar una operación.
- Automatización del Hogar: En sistemas donde la activación de cualquier interruptor puede encender las luces o activar dispositivos.
Construyendo un Circuito OR Básico 🔧
Para los entusiastas de la electrónica práctica, construir un circuito OR puede ser un proyecto divertido y educativo:
- Componentes Necesarios: Diodos, resistencias, y una fuente de alimentación.
- Montaje: Los diodos se configuran de manera que la corriente pueda pasar por cualquiera de ellos hacia la salida, representando la lógica OR.
📢 ¡Gracias por sumarte a este descubrimiento lógico! 📘
Espero que este post sobre la compuerta OR te haya resultado útil y te motive a experimentar con tus propios proyectos de electrónica digital. Si te ha gustado, no olvides comentar y compartir tus pensamientos o preguntas. 📝
🔔 No te pierdas nuestras próximas publicaciones donde continuaremos explorando el fascinante mundo de la electrónica y los circuitos. 🌐
🤝 Conéctate en redes sociales para interactuar con otros aficionados, realizar preguntas y obtener ayuda en tiempo real. ¡Estamos aquí para apoyarte! 💬
📷 Comparte tus proyectos: Si has utilizado estos conocimientos en tus propios desarrollos, nos encantaría ver tus avances. Comparte tus proyectos y aprende junto a otros en nuestra vibrante comunidad. 🛠️
🌟 Mantente en contacto: Sígueme para actualizaciones, contenido exclusivo y más consejos sobre electrónica y circuitos. Tu participación y apoyo son esenciales para el crecimiento de nuestra comunidad. 📈
¡Nos leemos pronto! Continúa explorando, aprendiendo y compartiendo. ¡Juntos, hacemos que la electrónica sea más accesible y emocionante para todos! 🚀✨
[ENG]
Hello, dynamic Hive community! 👋
We continue to delve into the fundamentals of digital electronics with another essential component: the OR Gate. This device is crucial in building logic circuits and has wide applications, from simple decisions to complex control systems. 🖥️🌟
What is an OR Gate? 🤔
The OR gate is a logic circuit that delivers a high output (1) if any of its inputs is high (1). It only returns a low output (0) if all of its inputs are low. This feature makes it ideal for systems where any multiple condition is required to be sufficient to trigger an action.
Basic Operation ⚙️
- Inputs: Two or more inputs that accept binary signals (0 or 1).
- Output: An output that will be high if at least one input is high.
Symbol and Truth Table 📊
The OR gate symbol is typically represented by a curve that connects to a straight line at the output. Here is the truth table for a two-input OR gate:
Practical Applications 🌍
- Alarm Systems: Used in alarm circuits where any one of multiple sensors can trigger an alert.
- Consumer Electronics: In devices such as televisions and radios, where multiple function buttons can initiate an operation.
- Home Automation: In systems where flipping any switch can turn on lights or activate devices.
Building a Basic OR Circuit 🔧
For hands-on electronics enthusiasts, building an OR circuit can be a fun and educational project:

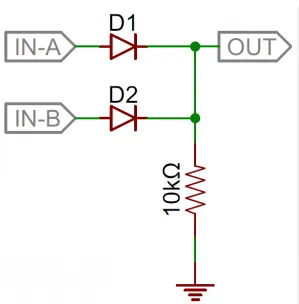

- Components Needed: Diodes, resistors, and a power supply.
