¡Hola querida comunidad de Hive! 👋
Hoy vamos a sumergirnos en una de las configuraciones más fascinantes del amplificador operacional: el integrador. Este circuito es fundamental en muchas aplicaciones electrónicas, desde el procesamiento de señales hasta el diseño de filtros. 📈🔧
¿Qué es un Integrador? 🤔
Un integrador es una configuración de amplificador operacional que produce una salida proporcional a la integral de la señal de entrada. En otras palabras, integra (suma) el área bajo la curva de la señal de entrada con respecto al tiempo. 🕒🔄
Circuito y Análisis 🔍

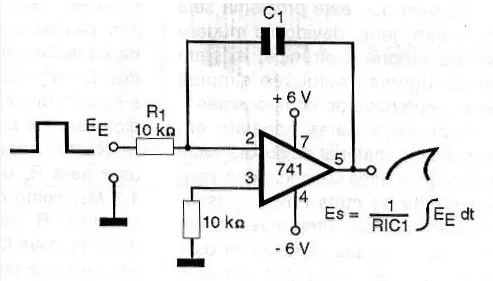

Configuración del Circuito
El circuito básico de un integrador incluye:
- Un amplificador operacional.
- Una resistencia 𝑅 conectada en serie con la entrada.
- Un condensador 𝐶 conectado entre la salida y la entrada inversora.
La señal de entrada se aplica a través de la resistencia 𝑅 y la salida se toma desde el punto donde el condensador 𝐶 se conecta a la entrada inversora.
Donde:
- 𝑉out es el voltaje de salida.
- 𝑉in es el voltaje de entrada.
- 𝑅 es la resistencia.
- 𝐶 es el condensador.
Características Claves
- Señal de Salida: Proporcional a la integral de la señal de entrada.
- Respuesta en Frecuencia: A bajas frecuencias, actúa como integrador ideal. A altas frecuencias, el condensador se comporta como un cortocircuito, limitando la ganancia.
- Ganancia de CC: No ideal, debido a la presencia de un pequeño error de desplazamiento.
Ejemplos Prácticos 📐
Ejemplo 1: Procesamiento de Señales
Un integrador puede utilizarse para calcular la integral de una señal de entrada en sistemas de procesamiento de señales. Por ejemplo, en un sistema de control de velocidad, puede integrarse la señal de error para generar una señal de corrección. 🚗🔄Ejemplo 2: Generación de Rampas
Al aplicar una señal de voltaje constante en la entrada, la salida del integrador será una señal de rampa. Esto es útil en generadores de funciones y otros dispositivos que requieren señales de rampa. 📉🔋
Usos Prácticos del Integrador 🛠️
- Filtros Activos: Utilizado en filtros pasa bajo y otros tipos de filtros activos.
- Sistemas de Control: En sistemas de control de retroalimentación para mejorar la estabilidad y el rendimiento.
- Procesamiento de Señales: En aplicaciones de procesamiento de señales, como moduladores y demoduladores.
Conclusión
📢 ¡Gracias por leer! Mantente conectado para más contenido educativo 📚
Espero que este post te haya sido útil. Si fue así, no olvides dejar un comentario y compartir tus pensamientos o preguntas. 📝
🔔 No te pierdas mis próximas publicaciones donde seguiremos explorando el fascinante mundo de la electrónica y los circuitos. Cada semana, voy a traer nuevos temas, ejemplos prácticos y recursos para que sigas aprendiendo y mejorando tus habilidades. 🌐
🤝 Sígueme en mis redes sociales, donde podrás conectarte con otros entusiastas de la electrónica, hacer preguntas y recibir ayuda en tiempo real. ¡Estamos aquí para ayudarte! 💬
📷 Comparte tus proyectos: Si has aplicado estos conocimientos en tus propios proyectos, ¡nos encantaría verlos! Comparte tus avances y aprende de otros en nuestra comunidad. 🛠️
🌟 Mantente en contacto: Sígueme en mis redes sociales para actualizaciones, contenido exclusivo y más consejos sobre electrónica y circuitos. Tu participación y apoyo son lo que hace que esta comunidad crezca y se enriquezca. 📈
¡Nos estamos leyendo! Hasta entonces, sigue explorando, aprendiendo y compartiendo. ¡Juntos, hacemos la electrónica más accesible y emocionante para todos! 🚀✨
[ENG]
Hello dear Hive community! 👋
Today we're going to dive into one of the most fascinating configurations of the op amp: the integrator. This circuit is fundamental in many electronic applications, from signal processing to filter design. 📈🔧
What is an Integrator? 🤔
An integrator is an operational amplifier configuration that produces an output proportional to the integral of the input signal. In other words, it integrates (sums) the area under the curve of the input signal with respect to time. 🕒🔄
Circuit and Analysis 🔍
Circuit Configuration
The basic circuit of an integrator includes:
- An operational amplifier.
- A resistor 𝑅 connected in series with the input.
- A capacitor 𝐶 connected between the output and the inverting input.
The input signal is applied across resistor 𝑅 and the output is taken from the point where capacitor 𝐶 is connected to the inverting input.
Where:
- 𝑉out is the output voltage.
- 𝑉in is the input voltage.
- 𝑅 is the resistance.
- 𝐶 is the capacitor.
Key Features
- Output Signal: Proportional to the integral of the input signal.
- Frequency Response: At low frequencies, it acts as an ideal integrator. At high frequencies, the capacitor behaves like a short circuit, limiting the gain.
- DC gain: Not ideal, due to the presence of a small offset error.
Practical Examples 📐
Example 1: Signal Processing
An integrator can be used to calculate the integral of an input signal in signal processing systems. For example, in a speed control system, the error signal can be integrated to generate a correction signal. 🚗🔄Example 2: Ramp Generation
By applying a constant voltage signal at the input, the output of the integrator will be a ramp signal. This is useful in function generators and other devices that require ramp signals. 📉🔋
Practical Uses of the Integrator 🛠️
- Active Filters: Used in low pass filters and other types of active filters.
- Control Systems: In feedback control systems to improve stability and performance.
- Signal Processing: In signal processing applications, such as modulators and demodulators.
