Hola compañeros de hive en este post quiero hablar sobre las Compuertas Lógicas (también llamadas puertas) son circuitos electrónicos (Aunque también pueden ser eléctricos ,hidráulicos, neumáticos etc.) conformados internamente por transistores de un tamaño minúsculo.
Las compuertas lógicas son componentes fundamentales en la electrónica digital y en el diseño de circuitos electrónicos. Se utilizan para realizar operaciones básicas de lógica booleana, la cual es esencial en la computación y el procesamiento de datos. Las compuertas lógicas toman una o más entradas binarias (0 o 1) y producen una salida binaria basada en una función lógica específica.
Las compuertas lógicas pueden ser implementadas utilizando diferentes tecnologías, tales como:
Tecnología TTL (Transistor-Transistor Logic).
Tecnología CMOS (Complementary Metal-Oxide-Semiconductor).
TTL:
Mayor consumo de energía.
Alta velocidad.
Menor densidad de integración.
Más robusta frente al ruido.
CMOS:
Bajo consumo de energía.
Alta densidad de integración.
Más flexible en voltajes de operación.
Predominante en dispositivos de consumo debido a su eficiencia energética.
Ambas tecnologías se eligen según las necesidades específicas de la aplicación en términos de velocidad, consumo energético y densidad.

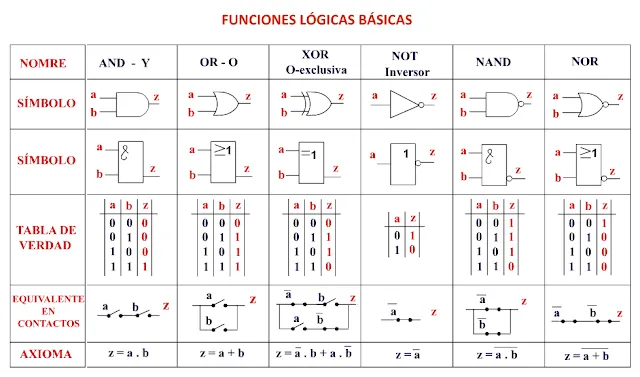

Acá dejo una imagen con las compuertas , sus símbolos y sus respectivas tablas de verdad.
.......................................................................................
Hello hive colleagues, in this post I want to talk about Logic Gates (also called gates) are electronic circuits (Although they can also be electrical, hydraulic, pneumatic, etc.) made up internally of tiny-sized transistors.
Logic gates are fundamental components in digital electronics and electronic circuit design. They are used to perform basic Boolean logic operations, which is essential in computing and data processing. Logic gates take one or more binary inputs (0 or 1) and produce a binary output based on a specific logic function.
Logic gates can be implemented using different technologies, such as:
TTL (Transistor-Transistor Logic) technology.
CMOS (Complementary Metal-Oxide-Semiconductor) Technology.
TTL:
Higher energy consumption.
High speed.
Lower integration density.
More robust against noise.
CMOS:
Low energy consumption.
High integration density.
More flexible in operating voltages.
Predominant in consumer devices due to its energy efficiency.
Both technologies are chosen based on the specific needs of the application in terms of speed, power consumption and density.
Here I leave an image with the gates, their symbols and their respective truth tables.
