Hola, gente de hive👋
Hoy vamos a hablar de algo re interesante y fundamental en el mundo de la electrónica ⚡: la diferencia entre un esquemático y un circuito real. 🤓💡
Hello hive people👋
Today we are going to talk about something very interesting and fundamental in the world of electronics ⚡: the difference between a schematic and a real circuit. 🤓💡

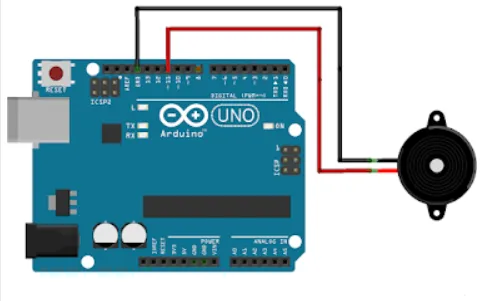

esquemático: Es el dibujo o plano 📝 donde mostramos cómo están conectados los componentes 🧩. Acá no hay cables ni conexión real, solo se ve todo como una representación simbólica. Es como un mapa 🗺️ que te dice cómo llegar, pero no es el camino real.
schematic: It is the drawing or plan 📝 where we show how the components are connected 🧩. There are no cables or real connection here, everything is only seen as a symbolic representation. It's like a map 🗺️ that tells you how to get there, but it's not the real way.

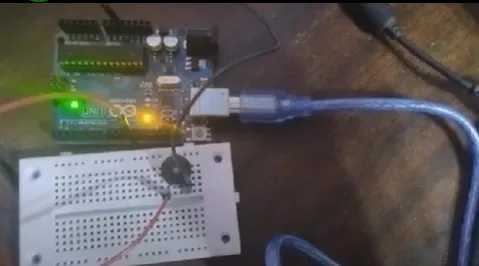

Circuito real: Este es el que armamos con los componentes de verdad 🔌. Ahí ya tenemos los cables, los componentes soldados y el circuito funcionando en la práctica. ¡Nada de dibujitos! 😎 entonces, la diferencia clave es que en el esquemático se muestra todo de forma simplificada 🧑🏫, mientras que en el circuito real se hace todo físico, con cables y componentes conectados como en la vida real 🔧.
Real circuit: This is the one we put together with the real components 🔌. There we already have the cables, the soldered components and the circuit working in practice. No drawings! 😎 So, the key difference is that in the schematic everything is shown in a simplified way 🧑🏫, while in the real circuit everything is made physical, with cables and components connected as in real life 🔧.
¿Les quedó claro? ¡Si tienen dudas, me preguntan! 💬 estamos todos para aprender aca!!!
en proximos posts les puede poner mas ejemplos si tienen dudas , o tambien si quieren ver algun circuito mas complejo o en plaqueta tambien, un saludo para todos y bendiciones!
Was it clear to you? If you have questions, ask me! 💬 we are all here to learn!!!
In future posts you can give more examples if you have doubts, or also if you want to see a more complex circuit or a platelet too, greetings to all and blessings!
