Herkese merhabalar. Solidworks eğitim serisine devam ediyoruz !
Bugün sizlere arayüzü anlatmaya çalışacağım.
Eksik verdiğim bilgiyi tamamlamak için veya katkıda bulunmak için yorum atabilirsiniz

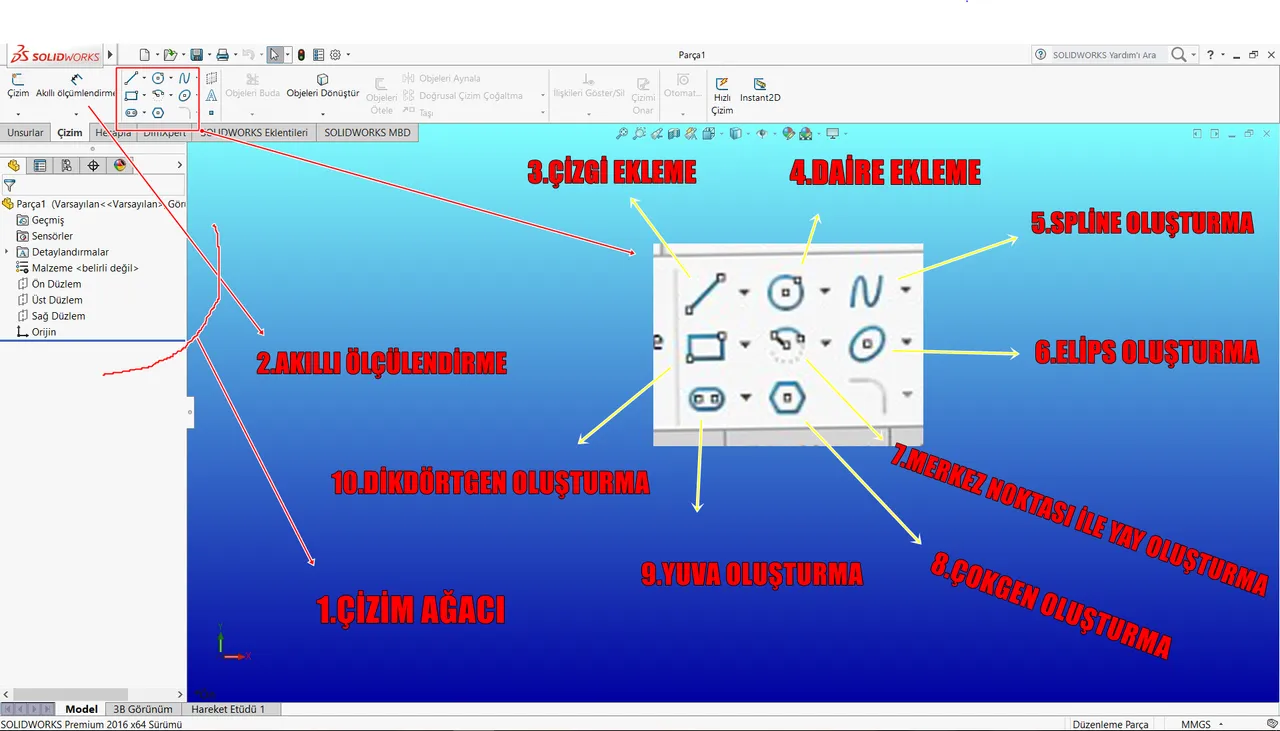

1.ÇİZİM AĞACI
Açmış olduğumuz bütün çizimler ve katılama unsurları bu çizim ağacında görünür ve bizlere düzenleme imkanı sunar
2.AKILLI ÖLÇÜLENDİRME
Yapmış olduğumuz çizimin ölçülendirmesini bu butonu kullanarak belirleyebiliriz. Sağ alttan ve ayarlar bölümünden kullanılan ölçü birimini değiştirebiliriz.
3.ÇİZGİ EKLEME
Yapmak istediğimiz çizimimizde kullanacağımız çizgileri eklememize olanak sağlar. Altında bir çok seçenek barındırır. Bu seçenekleri ileride ayrıntılı göreceğiz.
4.DAİRE EKLEME
Bu buton çizimimize daire eklememize yardımcı olur. Daireyi merkez noktası ve bir noktası veya 3 noktası ile çizme seçenekleri sunar.
5.SPLİNE OLUŞTURMA
Bu buton ise serbest çizgiler çizmemize olanak sağlar.
6.ELİPS OLUŞTURMA
Bu buton ise elips oluşturmamıza yardımcı olur.
7.MERKEZ NOKTASI İLE YAY OLUŞTURMA
Bu butonumuz adından da anlaşılacağı gibi merkez noktası yardımıyla yay oluşturmamıza olanak sağlar.
8.ÇOKGEN OLUŞTURMA
Çokgenleri oluşturmak için burayı kullanırız. Birçok çokgeni güzel bir arayüz kontrol görünümüyle ayarlayıp çizmemize yardımcı olur.
9.YUVA OLUŞTURMA
İki merkez daire noktası ile istenilen ölçülerde yuva oluşturmamıza olanak sağlar.
10.DİKDÖRTGEN OLUŞTURMA
Buradan ise dikdörtgen ve kare oluşturmaya kolayca erişebiliriz.
NOT: Bütün paylaşımlarımda olduğu gibi bu paylaşımımdaki yazı ve resimler bana aittir.
