Summary: OpenSCAD (version 2015.03-2) is the open source software for creating solid 3D CAD models. It is available for Linux/UNIX, Windows and Mac OS X, and it is a programming Solid CAD Modeller. In this tutorial I will show you how to create 2D Primitives.
The 2D Primitives include circle, square, polygon and text, let's start...
1）circle（圆形）：
语法如下，以指定半径或者直径的方式创建：
circle(r=radius | d=diameter);

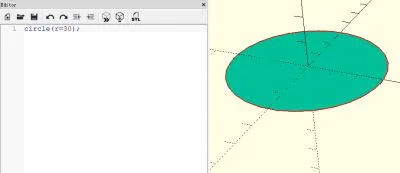

指定半径创建：

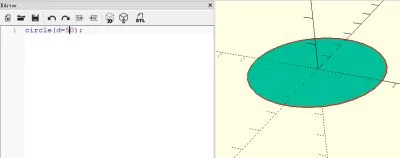

指定直径创建：
配合内置参数$fn，可以创建正多边形：

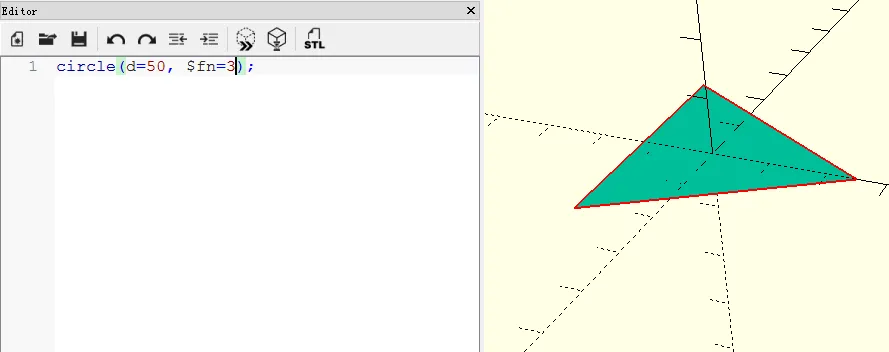

等边三角形：

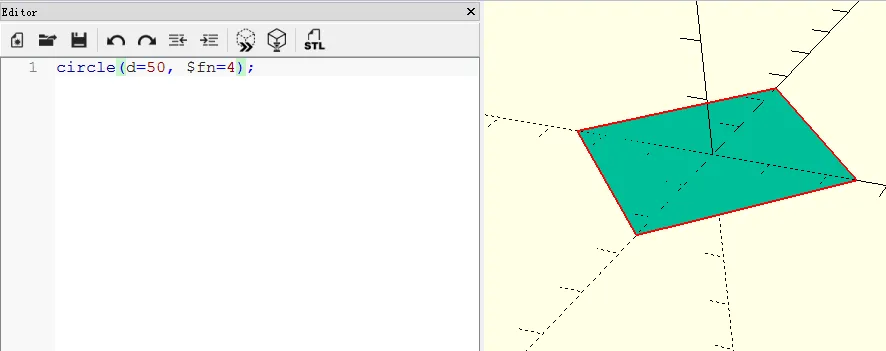

正方形：

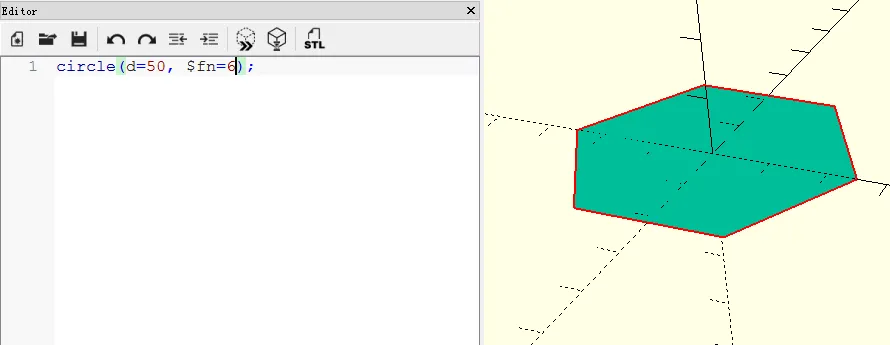

正六边形：

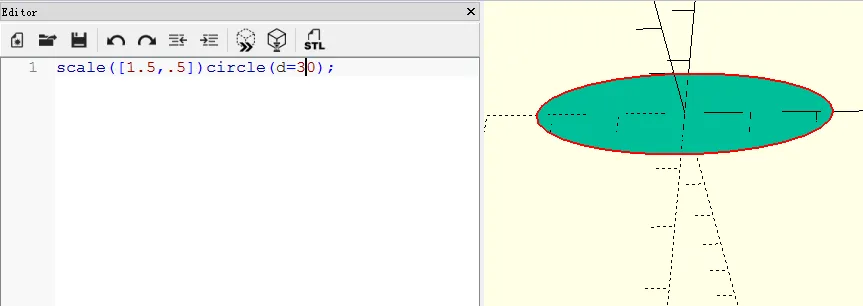

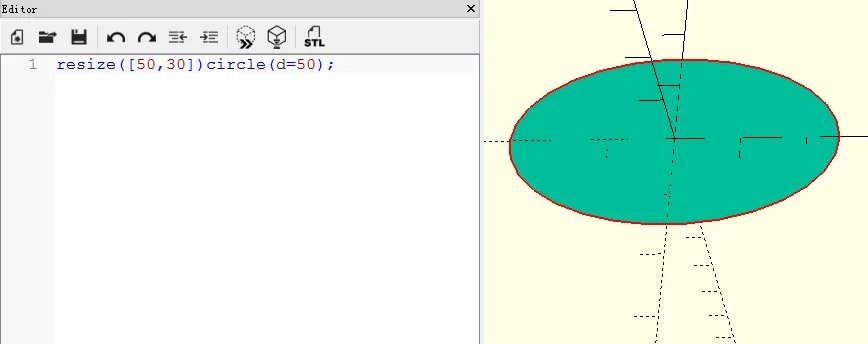

配合函数resize和scale可以创建椭圆：
2）square（矩形）
语法如下：
square(size = [x, y], center = true/false);
square(size = x , center = true/false);

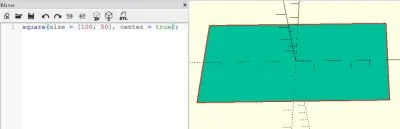

创建中心在原点的长方形：

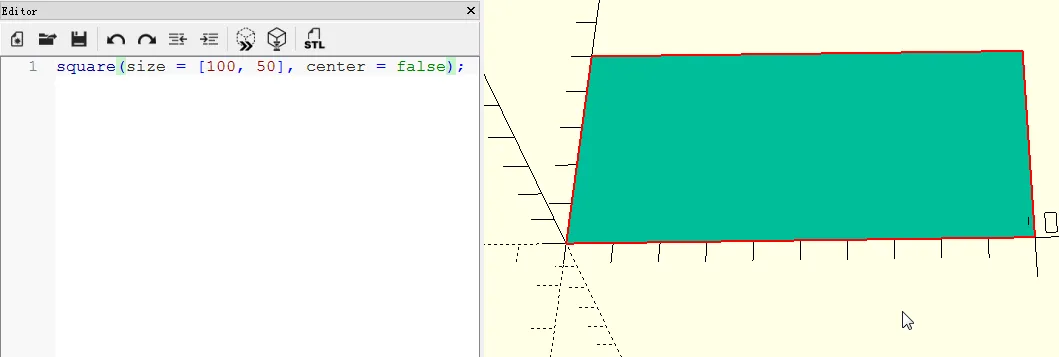

创建中心不在原点的长方形：

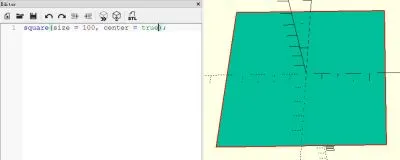

创建中心在原点的正方形：

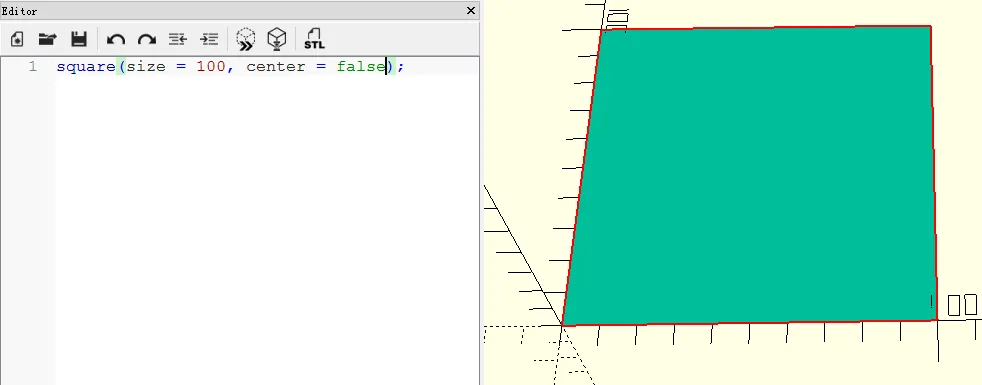

创建中心不在原点的正方形：
3）polygon（多边形）：
语法如下，points指定顶点，paths指定顶点的索引顺序
polygon(points = [ [x, y], ... ], paths = [ [p1, p2, p3..], ...], convexity = N);

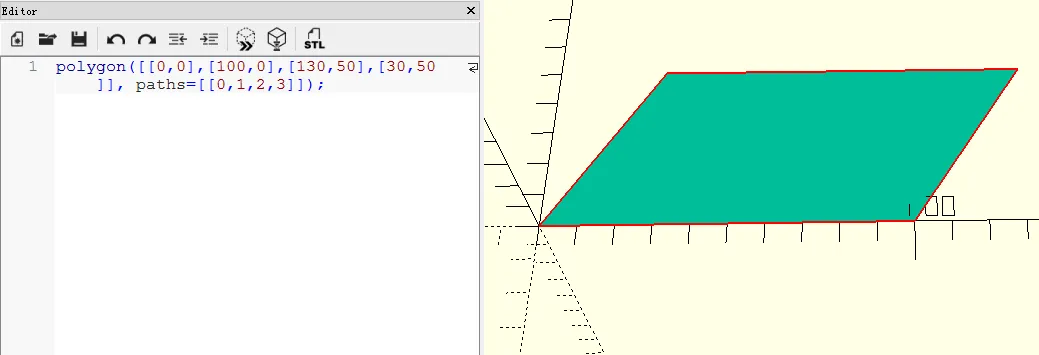

创建平行四边形：

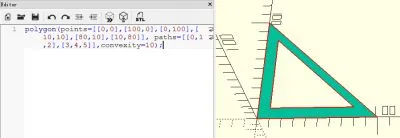

创建一个内部有空洞的三角形：

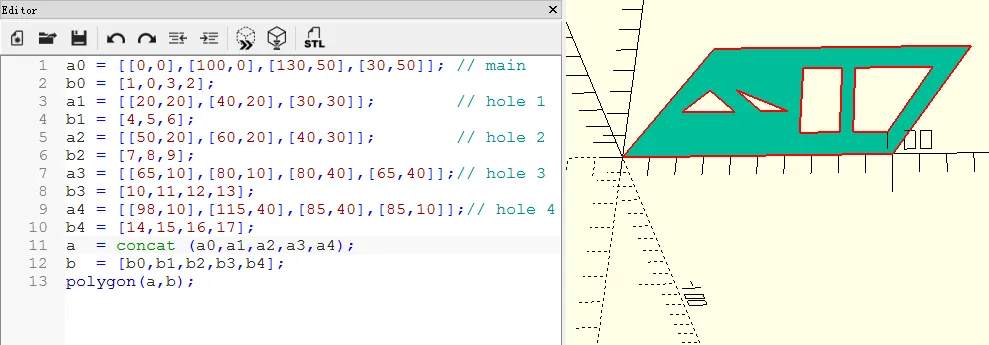

创建内部有许多空洞的平行四边形：
4）text（文字）：
语法如下：
text("text", parameters=...);
Parameters:
text ，要创建的文字
size ，文字的大小，缺省是10
font ，字体
halign ，水平对齐方式， 缺省是 "left"，可取值"left", "center" 和"right".
valign ，垂直对齐方式，缺省是“baseline”，可取值"top", "center", "baseline" and "bottom".
spacing ，文字间距，缺省是1
direction，文字方向，缺省是“ltr”，可取值"ltr" (left-to-right), "rtl" (right-to-left), "ttb" (top-to-bottom) and "btt" (bottom-to-top).
language，文字语言，缺省是“en”
script，解析文字的脚本，缺省是"latin"

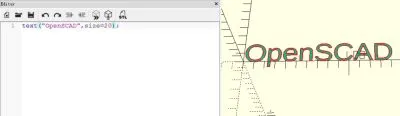

例如：

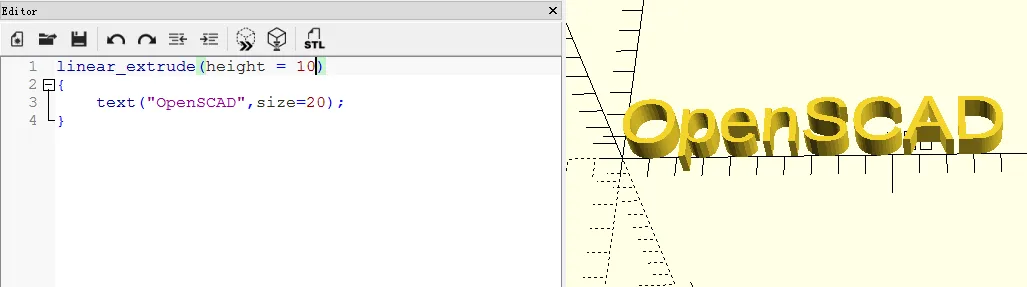

配合linear_extrude可以创建3D文字：
