Summary:
G2 is a set of graphically-based graphical syntax that is data-driven and highly user-friendly and extensible, allowing users to build a wide variety of interactive statistics without having to worry about detailed implementation details chart.
G2 是一套基于可视化编码的图形语法，以数据驱动，具有高度的易用性和扩展性，用户无需关注各种繁琐的实现细节，一条语句即可构建出各种各样的可交互的统计图表。
您将从这个教程中学到什么
- 如何引入js文件
- 如何定义数据
- 如何引用数据
- 如何定义图例
- 如定义坐标轴
- 如何定义提示框
- 如何渲染图表
学习此教程的必备条件
教程难度
- 简单
教程内容

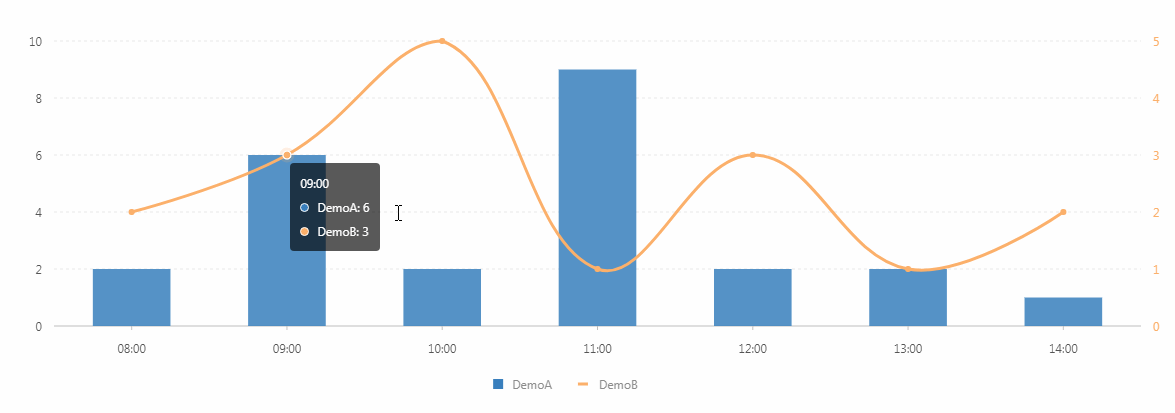

演示效果
1. 知识点A - 如何引入js文件
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
使用内嵌script对js文件进行引入，用于后期图表使用。
2. 知识点B - 如何定义数据
const data = [
{ time: '08:00', DemoA: 2, DemoB: 2 },
{ time: '09:00', DemoA: 6, DemoB: 3 },
{ time: '10:00', DemoA: 2, DemoB: 5 },
{ time: '11:00', DemoA: 9, DemoB: 1 },
{ time: '12:00', DemoA: 2, DemoB: 3 },
{ time: '13:00', DemoA: 2, DemoB: 1 },
{ time: '14:00', DemoA: 1, DemoB: 2 }
];
- data：使用数组形式定义数据。
- 格式：{x轴名称：'x轴值',名称:值,名称:值}
3. 知识点C - 如何引用数据
const chart = new G2.Chart({
container: 'shuangzhou',
forceFit: true,
height: 400
});
chart.source(data, {
DemoB: {
min: 0
},
DemoA: {
min: 0
}
});
- container：定于数据从shuangzhou数组取值。
- forceFit: 定义图表的宽度自适应开关，默认为 false，设置为 true 时表示自动取 dom（实例容器）的宽度。
- height: 定义图表高度。
- source：定义为chart装载数据，返回chart对象。
4. 知识点D - 如何定义图例
chart.legend({
custom: true,
allowAllCanceled: true,
items: [
{ value: 'DemoA', marker: {symbol: 'square', fill: '#3182bd', radius: 5} },
{ value: 'DemoB', marker: {symbol: 'hyphen', stroke: '#fdae6b', radius: 5, lineWidth: 3} }
],
onClick: ev => {
const item = ev.item;
const value = item.value;
const checked = ev.checked;
const geoms = chart.getAllGeoms();
for (let i = 0; i < geoms.length; i++) {
const geom = geoms[i];
if (geom.getYScale().field === value) {
if (checked) {
geom.show();
} else {
geom.hide();
}
}
}
}
});
- legend：配置图表图例。
- allowAllCanceled：对分类类型的图例生效，表示是否允许所有图例项被取消选中，默认为 false，即必须保留一个被选中的图例项。
- marker：对分类类型的图例生效，用于设置图例的 marker 样式，默认按照 geom 的类型显示。
5. 知识点E - 如定义坐标轴
chart.axis('DemoB', {
grid: null,
label: {
textStyle:{
fill: '#fdae6b'
}
}
});
- axis：坐标轴配置，该方法返回 chart 对象。
- textStyle：定义文字样式。
6. 知识点F - 如何渲染
chart.interval()
.position('time*DemoA')
.color('#3182bd');
chart.line()
.position('time*DemoB')
.color('#fdae6b')
.size(3)
.shape('smooth');
chart.point()
.position('time*DemoB')
.color('#fdae6b')
.size(3)
.shape('circle');
chart.render();
- interval：创建柱图，返回一个 geom 对象。
- line：创建线图，返回一个 geom 对象。
- point：创建点图图，返回一个 geom 对象。
- size：将数据值映射到图形的大小上的方法。使用字段映射到大小，并指定最大值和最小值
- color：将数据值映射到图形的颜色上的方法。
- shape：将数据值映射到图形的形状上的方法。值为circle，表示为圆形。
- render：图表绘制的最后一步，用于将图表渲染至画布。
完整代码
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>双轴图表</title>
</head>
<body>
<div id="shuangzhou"></div>
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script>
const data = [
{ time: '08:00', DemoA: 2, DemoB: 2 },
{ time: '09:00', DemoA: 6, DemoB: 3 },
{ time: '10:00', DemoA: 2, DemoB: 5 },
{ time: '11:00', DemoA: 9, DemoB: 1 },
{ time: '12:00', DemoA: 2, DemoB: 3 },
{ time: '13:00', DemoA: 2, DemoB: 1 },
{ time: '14:00', DemoA: 1, DemoB: 2 }
];
const chart = new G2.Chart({
container: 'shuangzhou',
forceFit: true,
height: 400
});
chart.source(data, {
DemoB: {
min: 0
},
DemoA: {
min: 0
}
});
chart.legend({
custom: true,
allowAllCanceled: true,
items: [
{ value: 'DemoA', marker: {symbol: 'square', fill: '#3182bd', radius: 5} },
{ value: 'DemoB', marker: {symbol: 'hyphen', stroke: '#fdae6b', radius: 5, lineWidth: 3} }
],
onClick: ev => {
const item = ev.item;
const value = item.value;
const checked = ev.checked;
const geoms = chart.getAllGeoms();
for (let i = 0; i < geoms.length; i++) {
const geom = geoms[i];
if (geom.getYScale().field === value) {
if (checked) {
geom.show();
} else {
geom.hide();
}
}
}
}
});
chart.axis('DemoB', {
grid: null,
label: {
textStyle:{
fill: '#fdae6b'
}
}
});
chart.interval()
.position('time*DemoA')
.color('#3182bd');
chart.line()
.position('time*DemoB')
.color('#fdae6b')
.size(3)
.shape('smooth');
chart.point()
.position('time*DemoB')
.color('#fdae6b')
.size(3)
.shape('circle');
chart.render();
</script>body>
</html>
最终效果
系列课程
如果您喜欢我的教程，可以在我的个人档案页面，获取更多信息。
您可以使用zqz-tutorial标签快速查看我发布的所有教程。
