您将从这个教程中学到什么
- 如何引入js文件
- 如何定义容器
- 如何定义数据
- 如何引用数据
- 如何定义提示框
- 如何渲染图表
学习此教程的必备条件
教程难度
- 容易
教程内容
演示效果
1. 知识点A - 如何引入js文件
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/data-set/0.8.3/data-set.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/lib/jquery-3.2.1.min.js"></script>
使用内嵌script对js文件进行引入，用于后期图表使用。
2. 知识点B - 如何定义容器
<div id="boxchart"></div>
使用div定义容器，用于展示图表。容器名：boxchart。
3. 知识点C - 如何定义数据
const data = [
{ x: 'Demo-A', xdiz: 1, xdx: 9, xzx: 16, xsx: 22, xdingz: 24 },
{ x: 'Demo-B', xdiz: 1, xdx: 5, xzx: 8, xsx: 12, xdingz: 16 },
{ x: 'Demo-C', xdiz: 1, xdx: 8, xzx: 12, xsx: 19, xdingz: 26 },
{ x: 'Demo-D', xdiz: 2, xdx: 8, xzx: 12, xsx: 21, xdingz: 28 },
{ x: 'Demo-E', xdiz: 1, xdx: 8, xzx: 14, xsx: 18, xdingz: 24 },
{ x: 'Demo-F', xdiz: 3, xdx: 10, xzx: 17, xsx: 28, xdingz: 30 },
{ x: 'Demo-G', xdiz: 1, xdx: 7, xzx: 10, xsx: 17, xdingz: 22 },
{ x: 'Demo-H', xdiz: 1, xdx: 6, xzx: 8, xsx: 13, xdingz: 16 }
];
- const: 用于定义数组。
- data：定义为数组名。
- 格式：[x:'x轴值'， xdiz: y轴起点值, xdx:y轴箱底值， xzx:y轴箱中间值, xsx:y轴箱顶值, xdingz: y轴终点值 ]
4. 知识点D - 如何引用数据
const dv = new DataView().source(data);
dv.transform({
type: 'map',
callback: (obj) => {
obj.range = [ obj.xdiz, obj.xdx, obj.xzx, obj.xsx, obj.xdingz ];
return obj;
}
});
const chart = new G2.Chart({
container: 'boxchart',
forceFit: true,
height: window.innerHeight,
});
chart.source(dv, {
range: {
max: 35
}
});
- obj.range：定义从数组中取值规则。
- chart：创建一个chart实例，返回一个Chart对象，建议在单个容器上只初始化一个Chart实例。
- container：定于数据从boxchart数组取值。
- forceFit: 定义图表的宽度自适应开关，默认为 false，设置为 true 时表示自动取 dom（实例容器）的宽度。
- height: 定义图表高度。
- window.innerHeight: 获取页面可用高度。
- source：定义为chart装载数据，返回chart对象。
- range：输出数据的范围，默认[0, 1]，格式为 [min, max]，min 和 max 均为 0 至 1 范围的数据。
5. 知识点E - 如何定义提示框
chart.tooltip({
showTitle: false,
crosshairs: {
type: 'rect'
},
itemTpl: ''
+ ''
+ '{name}
'
+ '最大值：{xdingz}
'
+ '上四分位数：{xsx}
'
+ '中位数：{xzx}
'
+ '下四分位数：{xdx}
'
+ '最小值：{xdiz}
'
+ ''
});
- tooltip：图表的tooltip配置，G2图表的tooltip使用html渲染。
- crosshairs：是一个对象类型，用于设置 tooltip 的辅助线或者辅助框。
- rect： 定义为矩形框
6. 知识点F - 如何渲染图表
chart.schema().position('x*range')
.shape('box')
.tooltip('x*xdiz*xdx*xzx*xsx*xdingz', (x, xdiz, xdx, xzx, xsx, xdingz) => {
return {
name: x,
xdiz,
xdx,
xzx,
xsx,
xdingz
};
})
.style({
stroke: '#545454',
fill: '#1890FF',
fillOpacity: 0.3
});
chart.render();
- shape：将数据值映射到图形的形状上的方法。
- position：将数据值映射到图形的位置上的方法。position 属性会对多个字段进行数据的映射。以chart.interval().position('xy') 为例，interval代表柱状图，即最后需要生成柱状图，而position代表位置，position('x*y')代表数据在图形中的位置由x和y这两个维度的变量决定，(x1,y1) 这样的数值对，最后就会被转换为画布上对应的坐标点。
- tooltip：图表的tooltip配置，G2图表的tooltip使用html渲染。
- stroke：定义线的颜色
- fill：定义文本的颜色
- render：用于将图表渲染至画布。
完整代码
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>基础箱型图</title>
</head>
<body>
<div id="boxchart"></div>
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/data-set/0.8.3/data-set.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/lib/jquery-3.2.1.min.js"></script>
<script>
const { DataView } = DataSet;
const data = [
{ x: 'Demo-A', xdiz: 1, xdx: 9, xzx: 16, xsx: 22, xdingz: 24 },
{ x: 'Demo-B', xdiz: 1, xdx: 5, xzx: 8, xsx: 12, xdingz: 16 },
{ x: 'Demo-C', xdiz: 1, xdx: 8, xzx: 12, xsx: 19, xdingz: 26 },
{ x: 'Demo-D', xdiz: 2, xdx: 8, xzx: 12, xsx: 21, xdingz: 28 },
{ x: 'Demo-E', xdiz: 1, xdx: 8, xzx: 14, xsx: 18, xdingz: 24 },
{ x: 'Demo-F', xdiz: 3, xdx: 10, xzx: 17, xsx: 28, xdingz: 30 },
{ x: 'Demo-G', xdiz: 1, xdx: 7, xzx: 10, xsx: 17, xdingz: 22 },
{ x: 'Demo-H', xdiz: 1, xdx: 6, xzx: 8, xsx: 13, xdingz: 16 }
];
const dv = new DataView().source(data);
dv.transform({
type: 'map',
callback: (obj) => {
obj.range = [ obj.xdiz, obj.xdx, obj.xzx, obj.xsx, obj.xdingz ];
return obj;
}
});
const chart = new G2.Chart({
container: 'boxchart',
forceFit: true,
height: window.innerHeight,
});
chart.source(dv, {
range: {
max: 35
}
});
chart.tooltip({
showTitle: false,
crosshairs: {
type: 'rect'
},
itemTpl: ''
+ ''
+ '{name}
'
+ '最大值：{xdingz}
'
+ '上四分位数：{xsx}
'
+ '中位数：{xzx}
'
+ '下四分位数：{xdx}
'
+ '最小值：{xdiz}
'
+ ''
});
chart.schema().position('x*range')
.shape('box')
.tooltip('x*xdiz*xdx*xzx*xsx*xdingz', (x, xdiz, xdx, xzx, xsx, xdingz) => {
return {
name: x,
xdiz,
xdx,
xzx,
xsx,
xdingz
};
})
.style({
stroke: '#545454',
fill: '#1890FF',
fillOpacity: 0.3
});
chart.render();
</script>
</body>
</html>

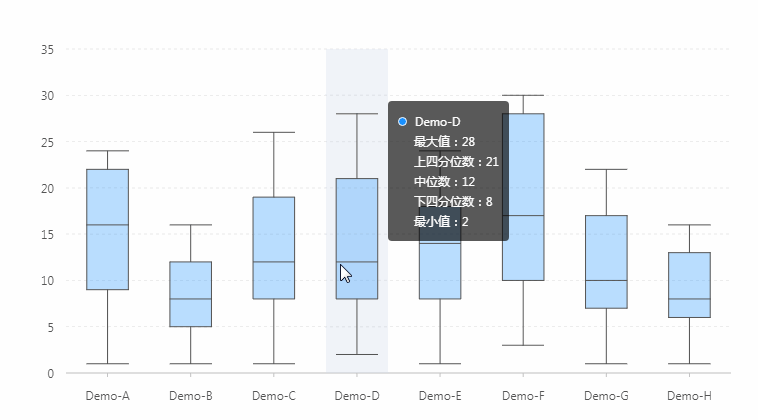

最终效果
