使用G2创建气泡图/How To Use G2 To Make Bubble Chart

Summary:

G2 is a set of graphically-based graphical syntax that is data-driven and highly user-friendly and extensible, allowing users to build a wide variety of interactive statistics without having to worry about detailed implementation details chart.
G2 是一套基于可视化编码的图形语法，以数据驱动，具有高度的易用性和扩展性，用户无需关注各种繁琐的实现细节，一条语句即可构建出各种各样的可交互的统计图表。

您将从这个教程中学到什么

如何引入js文件
如何定义图例颜色
如何引用数据
如何定义字段别名
如何格式化坐标轴的显示
如何定义提示框
如何渲染图表

学习此教程的必备条件

你需要一个代码编辑器，比如Eclipse，EditPlus，EmEditor等等
你需要下载g2.js，并在文件中调用

教程难度

教程内容

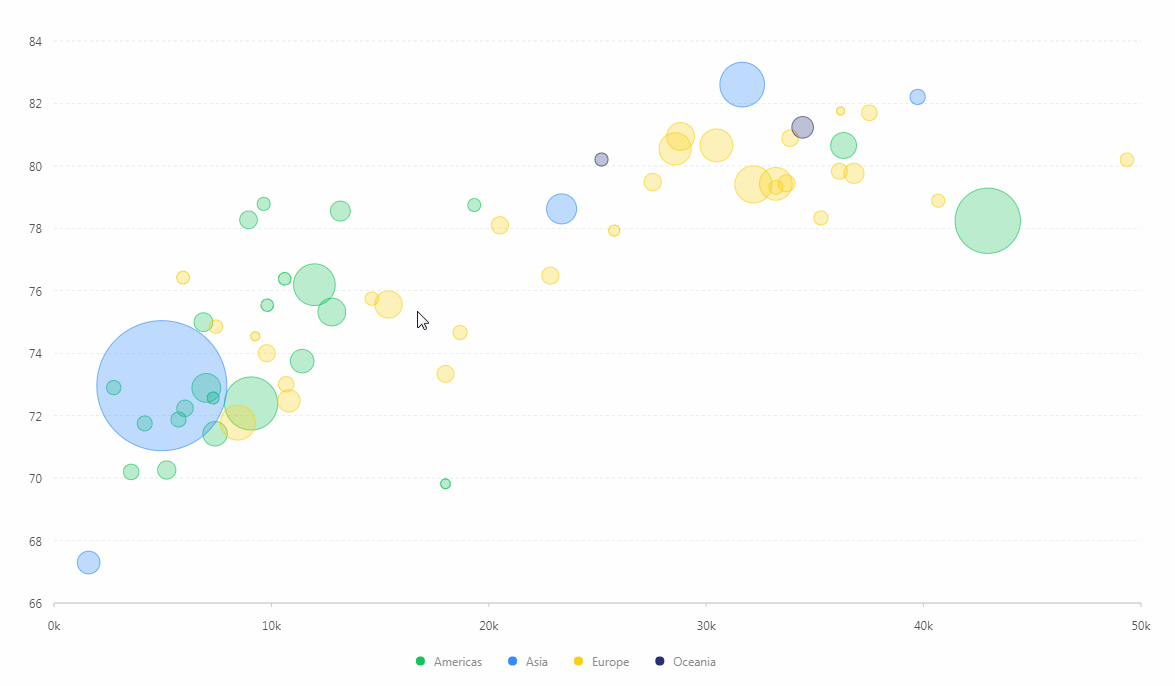

演示效果

1. 知识点A - 如何引入js文件

<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/data-set/0.8.3/data-set.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/lib/jquery-3.2.1.min.js"></script>

使用内嵌script对js文件进行引入，用于后期图表使用。

2. 知识点B - 如何定义图例颜色

  const { Global } = G2;
  const colorMap = {
    'Asia': Global.colors[0],
    'Americas': Global.colors[1],
    'Europe': Global.colors[2],
    'Oceania': Global.colors[3]
  };

使用数组的形式定义不同图例的颜色。

Global：包含 G2 内部所有常量的定义以及皮肤。

3. 知识点C - 如何引用数据

  $.getJSON('/assets/data.json', function(data){
    const chart = new G2.Chart({
      container: 'bubblechart',
      forceFit: true,
      height: window.innerHeight
    });
    chart.source(data);

重点：本实例中，首次使用到getJSON的方式，从外部文件获取数据。
JSON文件内容说明(截取部分内容)；
{"continent":"Americas","Country":"Argentina","LifeExpectancy":75.32,"GDP":12779.37964,"Population":40301927},{"continent":"Americas","Country":"Brazil","LifeExpectancy":72.39,"GDP":9065.800825,"Population":190010647}
JSON文件格式说明；
{"continent":"字段对应值","Country":"字段对应值","LifeExpectancy":字段对应值,"GDP":字段对应值,"Population":字段对应值}

container：定于数据从bubblechart数组取值。
forceFit: 定义图表的宽度自适应开关，默认为 false，设置为 true 时表示自动取 dom（实例容器）的宽度。
height: 定义图表高度。
source：定义为chart装载数据，返回chart对象。

4. 知识点D - 如何定义字段别名

    chart.scale({
      LifeExpectancy: {
        alias: '平均寿命'
      },
      Population: {
        type: 'pow',
        alias: '全国人口总数'
      },
      GDP: {
        alias: 'GDP($)'
      },
      Country: {
        alias: '国家或地区'
      }
    });

scale：为指定的数据字段进行列定义，返回 chart 实例。
LifeExpectancy、Population、GDP、Country均与JSON文件中字段对应。

5. 知识点E - 如何格式化坐标轴的显示

    chart.axis('GDP', {
      label: {
        formatter: function (value) {
          return (value / 1000).toFixed(0) + 'k';
        }
      }
    });

axis：坐标轴配置，该方法返回 chart 对象。
formatter：回调函数，用于格式化坐标轴刻度点的文本显示，会影响数据在坐标轴 axis、图例 legend、tooltip 上的显示。

6. 知识点F - 如何定义提示框

    chart.tooltip({
      showTitle: false
    });

showTitle：属性为false表示不显示默认标题。

7. 知识点G - 如何渲染图表

    chart.point().position('GDP*LifeExpectancy')
      .size('Population', [ 4, 65 ])
      .color('continent', val => {
        return colorMap[val];
      })
      .shape('circle')
      .tooltip('Country*Population*GDP*LifeExpectancy')
      .style('continent', {
        lineWidth: 1,
        strokeOpacity: 1,
        fillOpacity: 0.3,
        opacity: 0.65,
        stroke: val => {
          return colorMap[val];
        }
      });
    chart.render();

point：创建点图图，返回一个 geom 对象。
size：将数据值映射到图形的大小上的方法。使用字段映射到大小，并指定最大值和最小值
color：将数据值映射到图形的颜色上的方法。
shape：将数据值映射到图形的形状上的方法。值为circle，表示为圆形。
tooltip：图表的 tooltip 配置，G2 图表的 tooltip 使用 html 渲染。
render：图表绘制的最后一步，用于将图表渲染至画布。

完整代码

<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>气泡图</title>
</head>
<body>
<div id="bubblechart"></div>
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/data-set/0.8.3/data-set.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/lib/jquery-3.2.1.min.js"></script>
<script>
  const { Global } = G2;
  const colorMap = {
    'Asia': Global.colors[0],
    'Americas': Global.colors[1],
    'Europe': Global.colors[2],
    'Oceania': Global.colors[3]
  };
  $.getJSON('/assets/data.json', function(data){
    const chart = new G2.Chart({
      container: 'bubblechart',
      forceFit: true,
      height: window.innerHeight
    });
    chart.source(data);
    chart.scale({
      LifeExpectancy: {
        alias: '平均寿命'
      },
      Population: {
        type: 'pow',
        alias: '全国人口总数'
      },
      GDP: {
        alias: 'GDP($)'
      },
      Country: {
        alias: '国家或地区'
      }
    });
    chart.axis('GDP', {
      label: {
        formatter: function (value) {
          return (value / 1000).toFixed(0) + 'k';
        }
      }
    });
    chart.tooltip({
      showTitle: false
    });
    chart.legend('Population', false);
    chart.point().position('GDP*LifeExpectancy')
      .size('Population', [ 4, 65 ])
      .color('continent', val => {
        return colorMap[val];
      })
      .shape('circle')
      .tooltip('Country*Population*GDP*LifeExpectancy')
      .style('continent', {
        lineWidth: 1,
        strokeOpacity: 1,
        fillOpacity: 0.3,
        opacity: 0.65,
        stroke: val => {
          return colorMap[val];
        }
      });
    chart.render();
  });
</script>
</body>
</html>

最终效果

系列课程

如果您喜欢我的教程，可以在我的个人档案页面，获取更多信息。
您可以使用zqz-tutorial标签快速查看我发布的所有教程。
